Kit de routeur CNC 3 axes (Moteur pas à pas Nema 23 3,0 Nm 1,8 degrés et Drvier)

Kit de routeur CNC 3 axes (Moteur pas à pas Nema 23 3,0 Nm 1,8 degrés et Drvier)
NO.:3-DM542T-S30
Poster un avis
Promotion du Black Friday:
  • 6% de réduction sur tous les produits
  • Valable jusqu'au 3 décembre 2024
  • Remarque: aucun code de réduction n'est requis, veuillez passer votre commande directement!
Achat immédiat:€187,29
Quantité: - +


Plus vous achetez, Plus vous économisez:
2 - 4 5 - 9 10 - 49 50 - Max
€177,93 €174,18 €168,56 €162,95
Ajouter au panier

Kit de routeur CNC 3 axes (Moteur pas à pas Nema 23 3,0 Nm 1,8 degrés et Drvier)

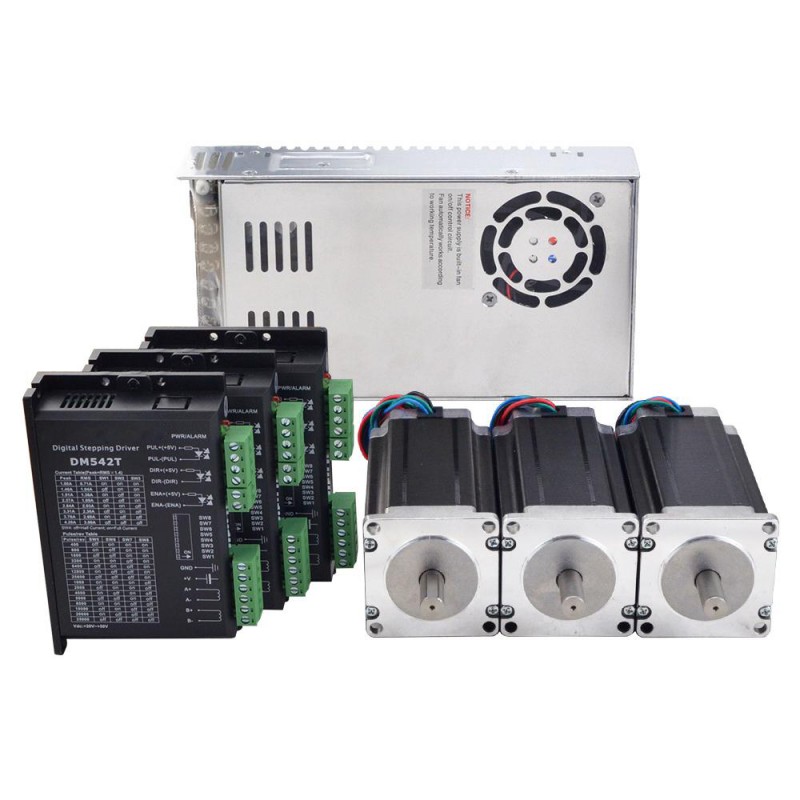

This CNC kit includs:

3 x Driver pas à pas numérique 1,0-4,2 A 20-50 VCC pour moteur pas à pas Nema 17, 23, 24

3 x Moteur pas à pas bipolaire Nema 23 CNC 3Nm (425oz.in) 4,2A 57x57x114mm 4 fils

1 x Alimentation à découpage 400W 36V 11A 115/230V

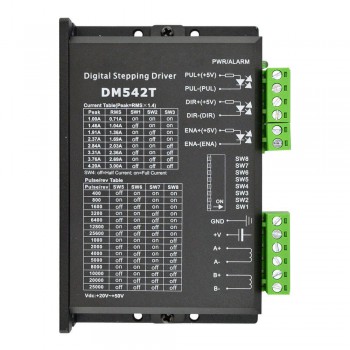

Spécification du pilote

Tension d'entrée 20-50VCC

L'anti-résonance fournit un couple optimal et annule l'instabilité à mi-régime

L'auto-identification du moteur et l'auto-configuration des paramètres à la mise sous tension offrent des réponses optimales avec différents moteurs.

Le multi-pas permet à une entrée pas à pas de faible résolution de produire une sortie micropas plus élevée, offrant ainsi un mouvement du moteur plus fluide

15 résolutions de micropas sélectionnables, notamment 400, 800, 1600, 3200, 6400, 12800, 25600, 1000, 2000, 4000, 5000, 8000, 10000, 20000, 25000

Démarrage progressif sans "saut" lors de la mise sous tension

8 courants de crête sélectionnables: 1,00A, 1,46A, 1,91A, 2,37A, 2,84A, 3,31A, 3,76A, 4,20A

Fréquence d'entrée des impulsions jusqu'à 200 KHz, entrée compatible TTL et optiquement isolée

Réduction automatique du courant de ralenti

Convient aux moteurs biphasés et quadriphasés

Prise en charge du mode PUL/DIR

Protections contre les surtensions et les surintensités

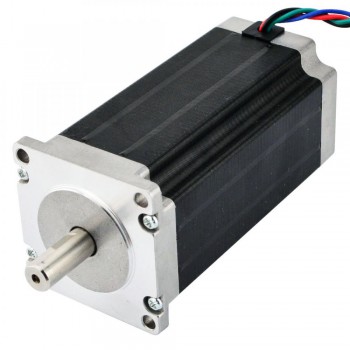

Spécification du moteur

Numéro de pièce du fabricant: 23HS45-4204S

Type de moteur: Bipolaire pas à pas

Angle par pas: 1,8 degrés

Couple de maintien: 3.0Nm(425oz.in)

Courant/phase: 4.2A

Résistance phase: 0.9ohms

Inductance de Phase: 3.8mH ± 20%(1KHz)

Dimension de la bride: 57 x 57mm

Longueur du moteur: 113mm

Diamètre de l'arbre: Φ10mm

Longueur d'arbre: 24mm

Longueur de D-Cut: 20mm

Nombre de câble: 4

Longueur de câble: 400mm



Rapport

A+
A-
B+
B-
Noir
Vert
Rouge
Bleu

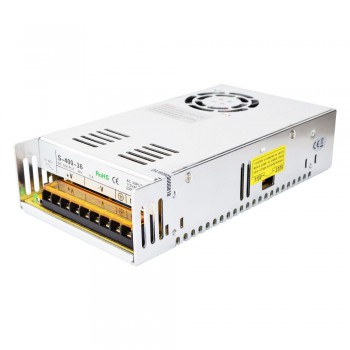

Spécification de alimentation

Sortie 36V CC 11A

Plage de tension d'entrée CA: 93~132V/176~264VCA

115V / 230V CA sélectionné par interrupteur

Refroidissement par air forcé par ventilateur DC integer

Ondulation de sortie faible et yawp

Protections contre les surintensités, les surtensions, les courts-circuits et la surchauffe

215*115*50mm (L*W*H)
