3 axes 3,0Nm moteur pas à pas nema 23 + driver + source de courant

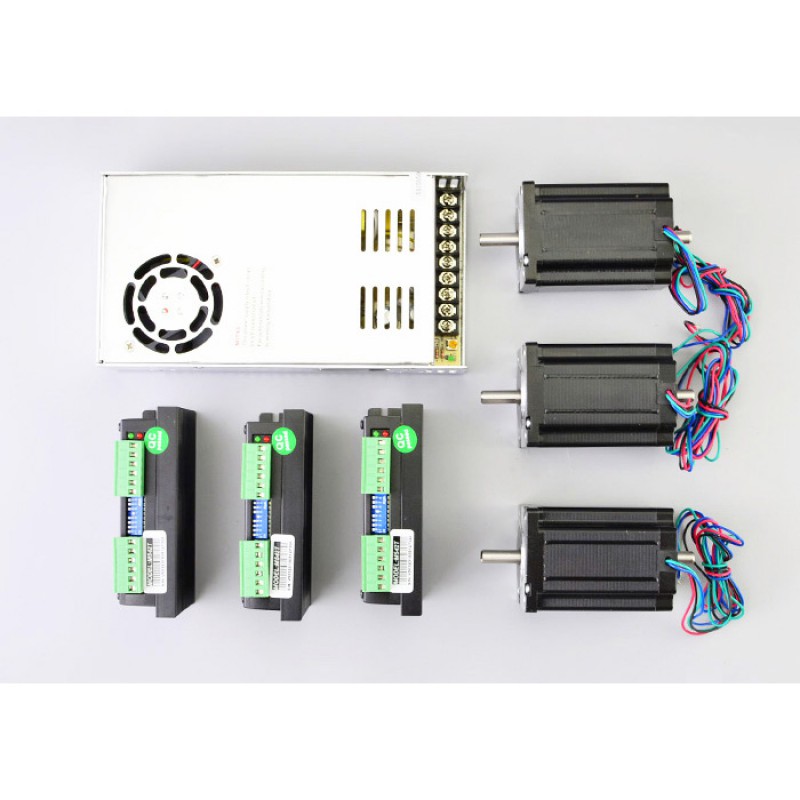

Cette trousse CNC comprend:

• 3 x Driver pas à pas numérique 1,0-4,2A 20-50VCC pour moteur pas à pas Nema 17, 23, 24
• 3 x Moteur pas à pas Nema 23 3Nm (425oz,in)
• 1 x Alimentation à découpage 350W 36V 9,7A 115/230V

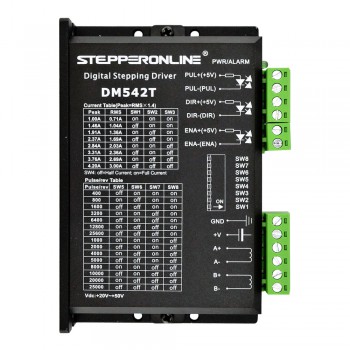

Spécification du pilote

• Tension d'entrée 20-50VCC
• L'anti-résonance fournit un couple optimal et réduit l'instabilité de milieu de gamme
• L'auto-identification du moteur et la configuration automatique des paramètres à la mise sous tension offrent des réponses optimales avec différents moteurs
• Le multi-pas permet une entrée de pas à faible résolution pour produire une sortie Micropas plus élevée, offrant ainsi un mouvement du moteur plus fluide
• 15 résolutions Micropas sélectionnables dont 400, 800, 1600, 3200, 6400, 12800, 25600, 1000, 2000, 4000, 5000, 8000, 10000, 20000, 25000
• Démarrage progressif sans "saut" lors de la mise sous tension
• 8 courants de crête sélectionnables dont 1,00 A, 1,46 A, 1,91 A, 2,37 A, 2,84 A, 3,31 A, 3,76 A, 4,20 A
• Fréquence d'entrée d'impulsion jusqu'à 200 KHz, Entrée compatible TTL et isolée optiquement
• Réduction automatique du courant de repos
• Convient pour les moteurs 2 et 4 phases
• Prise en charge du mode PUL/DIR
• Protections contre les surtensions et les surintensités

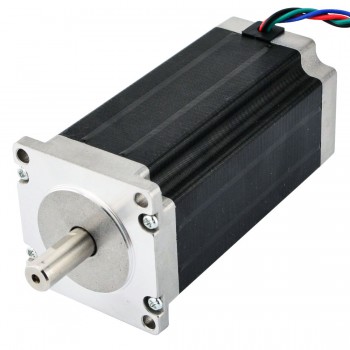

Spécification du moteur

• Numéro du modèle: 23HS45-3504S
• Type de moteur: Bipolaires
• Angle par pas: 1,8 deg
• Couple de maintien: 3Nm(425oz,in)
• Courant/phase: 3,5A
• Tension nominale: 4,2V
• Résistance de Phase: 1,2ohms
• Inductance de Phase: 5mH ± 20%(1KHz)
• Dimension de la bride: 57 x 57mm
• Longueur du moteur: 113mm
• Diamètre de l'arbre: Φ10mm
• Longueur d'arbre: 24mm
• Longueur de D-Cut: 20mm
• Nombre de câble: 4
• Longueur de câble: 400mm
• Poids: 1,6kg

Rapport

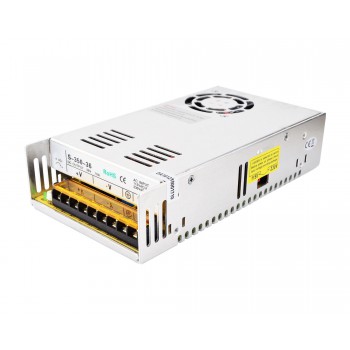

Spécification de alimentation à découpage

• 36V CC 9,8A Sortie
• CA Tension d'entrée range: 93~132V/176~264VCA
• 115V/230V CA sélectionné par commutateur
• Haute efficacité à faible coût
• Refroidissement par air soufflé par ventilateur CC intégré
• Ondulation de sortie faible et yawp
• Protections contre les surintensités, les surtensions, les courts-circuits et les surchauffes
• 215*115*50mm (L*W*H)

Ressources

• Fiche technique du moteur: 23HS45-3504S.pdf
• Courbe de couple moteur: 23HS45-3504S_Torque_Curve.pdf
• Manuel du driver: DM542T.pdf
• Manuel Alimentation Électrique: S-350-36.pdf
