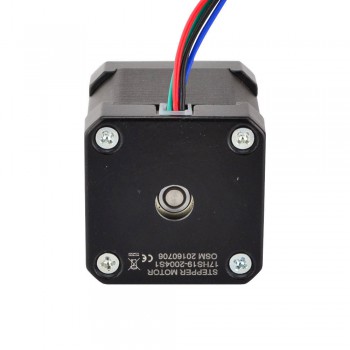

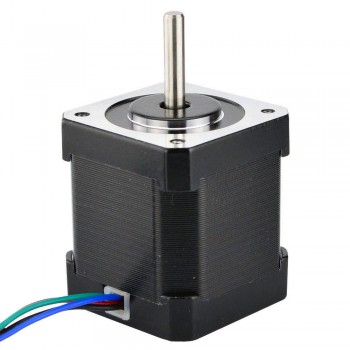

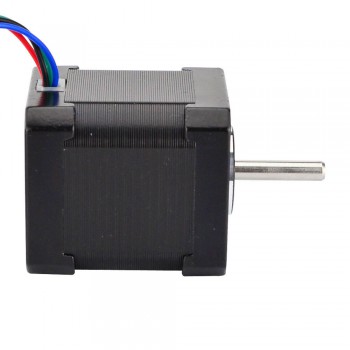

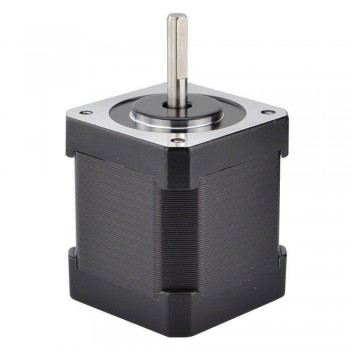

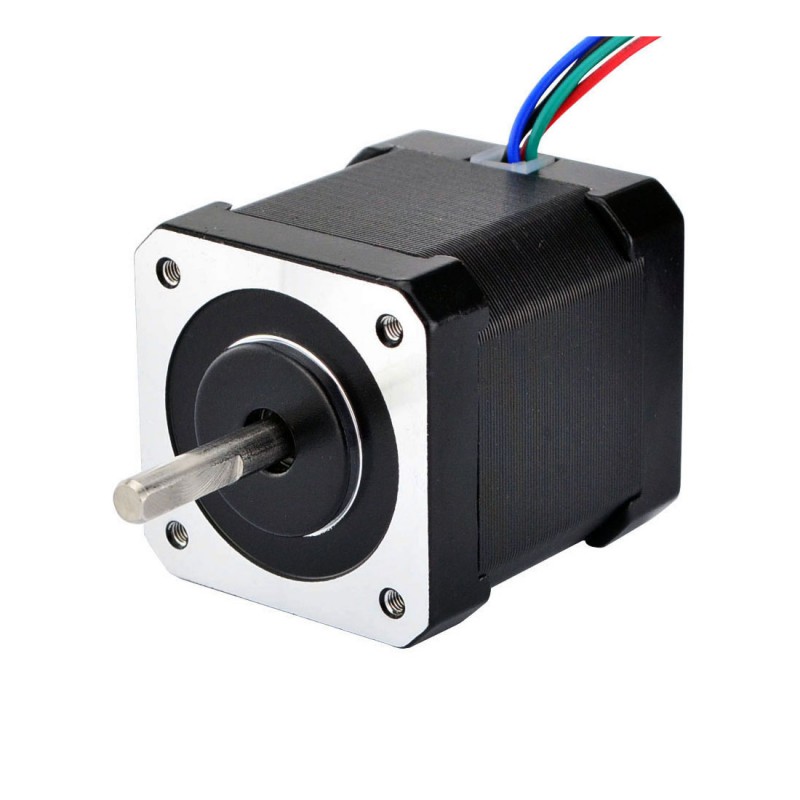

Moteur pas à pas bipolaire nema 17 (59Ncm 17HS19-2004S1 2A 4 fils avec câble 1m et connecteur)
-
Manuels et Documentation:
Fiche de données:
Courbe de couple:
Offre spéciale Noël 2024:
- 6% de remise sur tous les produits
- Valable jusqu'au 6 janvier 2025
- Remarque: aucun code de coupon n'est nécessaire, veuillez passer commande directement!
Achat immédiat:€12,95
Ceci est une version mise à jour du moteur pas à pas nema 17 avec un couple de maintien de 59Ncm (83,6oz.in).
Sur la base de l'ancienne version, nous avons rallongé la longueur du câble du moteur à 1 mètre et ajouté un connecteur femelle Harwin à pas de 2,5 mm (2,54 mm) à l'extrémité du câble.
Il est idéal pour les imprimantes 3D, ainsi que pour les applications CNC et robotiques.
Spécification électrique
- Numéro du modèle: 17HS19-2004S1
- Type de moteur: Bipolaires
- Angle par pas: 1,8 deg
- Couple de maintien: 59Ncm(84oz.in)
- Courant/phase: 2,0A
- Tension nominale: 2,8V
- Résistance phase: 1,4ohms
- Inductance de Phase: 3,0mH ± 20%(1KHz)
Spécification physique
- Dimension de la bride: 42 x 42mm
- Longueur du moteur: 47mm
- Diamètre de l'arbre: Φ5mm
- Longueur d'arbre: 24mm
- Longueur de D-Cut: 15mm
- Nombre de câble: 4
- Longueur de câble: 1000mm
- Poids: 390g
Rapport
|
A+
|
A-
|
B+
|
B-
|
|
Fil noir
|
Fil vert
|
Fil rouge
|
Fil bleu
|
| Spécification électrique | |
|---|---|
| Bipolaires / Unipolaire | Bipolar |
| Couple de maintien (Ncm) | 59 |
| Couple de maintien (oz.in) | 84 |
| Inductance de Phase(mH) | 3 |
| Résistance de Phase(ohm) | 1,4 |
| Courant Nominal (A) | 2 |
| Angle par pas(°) | 1,8 |
| Spécification physique | |
| Longueur du moteur(mm) | 48 |
| Taille du cadre(mm) | 42x42 |
| Arbre simple/double arbre | Arbre Simple |
| Type d'arbre | D-Cut |
| Diamètre de l'arbre(mm) | 5 |
| Longueur d'arbre(mm) | 24 |
| Nombre de câble | 4 |
| Longueur de câble(mm) | 1000 |
| Poids(g) | 400 |
- Connecteurs: Molex, Harwin, Tyco/AMP, JST etc.
- Fils et cables: Longueurs spéciales, Tuyau de protection
- Arbre: Rond, D-Cut, Croix percé, Key-Way, Fil ou creux
- Enroulement: Résistance, Inductance, Courant nominal, etc.
