Moteur pas à pas bipolaire Nema 17 17HS13-0404S1 12V 1,8 degrésree 26Ncm 0,4A 4 fils
Moteur pas à pas bipolaire Nema 17 17HS13-0404S1 12V 1,8 degrésree 26Ncm 0,4A 4 fils

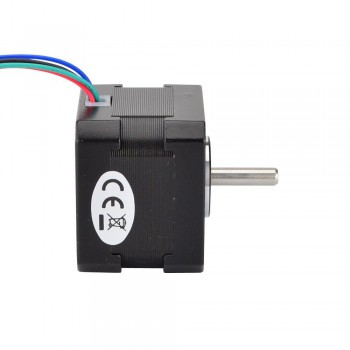

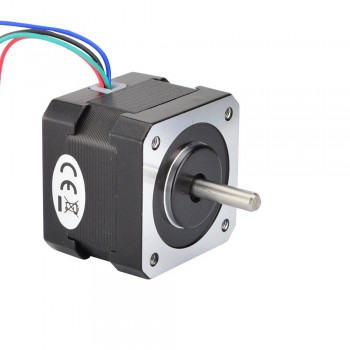

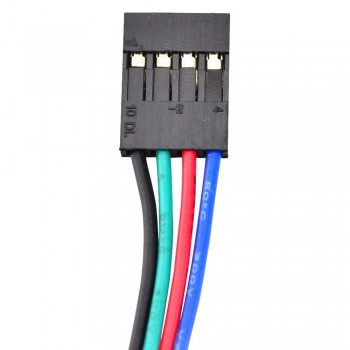

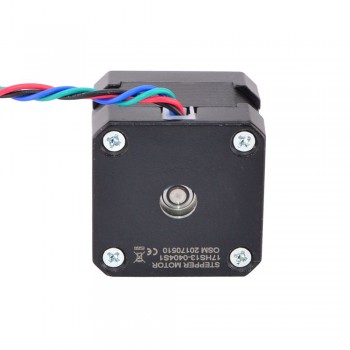

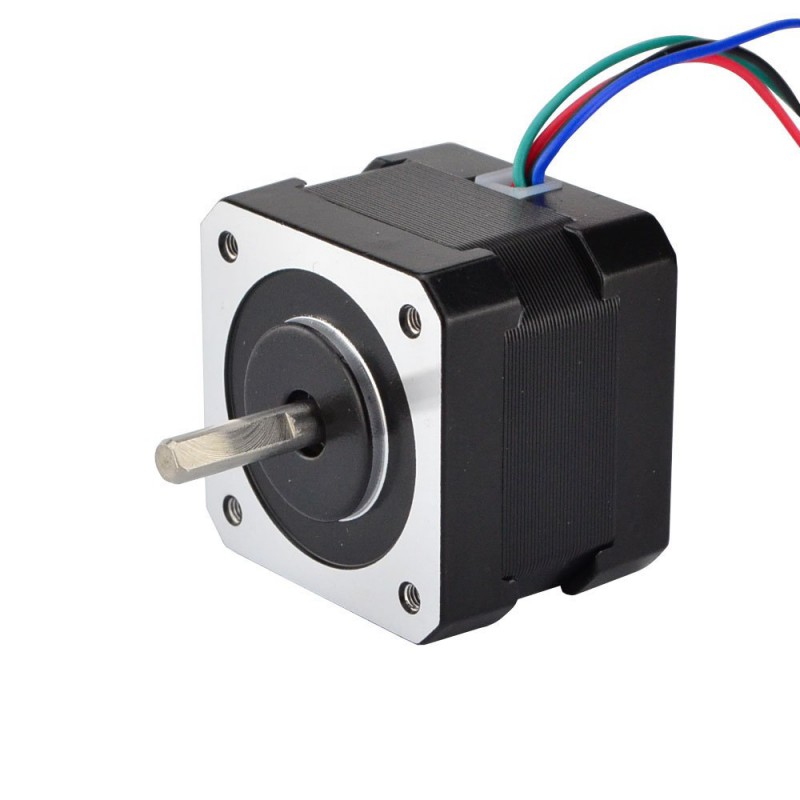

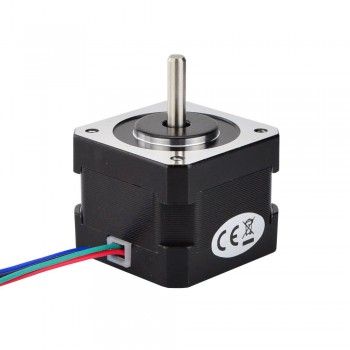

Ce moteur pas à pas bipolaire Nema 17 a un angle de pas de 1,8 degrés et mesure 42x42x34mm. Il dispose de 4 fils avec un câble de 1 m et un connecteur au pas de 2,54 mm, chaque phase consomme un courant de 0,4 A à 12 V, avec un couple de maintien de 26 Ncm (36,8 oz.in).
Spécification électrique
- Numéro de pièce du fabricant: 17HS13-0404S1
- Type de moteur: Moteur pas à pas bipolaire
- Angle par pas: 1,8 degrés
- Couple de maintien: 26Ncm
- Courant/phase: 0.4A
- Tension: 12V
- Résistance phase: 30ohms
- Inductance de Phase: 37mH ± 20%(1KHz)

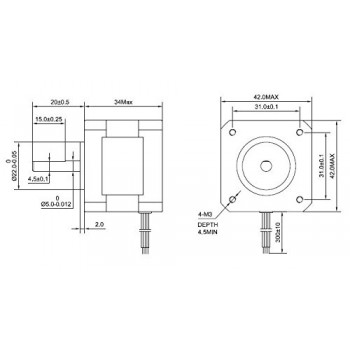

Spécification physique
- Dimension de la bride: 42 x 42mm
- Longueur du moteur: 34mm
- Diamètre de l'arbre: Φ5mm
- Longueur de l'arbre avant: 20mm
- Longueur de D-Cut: 15mm
- Nombre de câble: 4
- Longueur de câble: 1000mm
- Poids: 230g

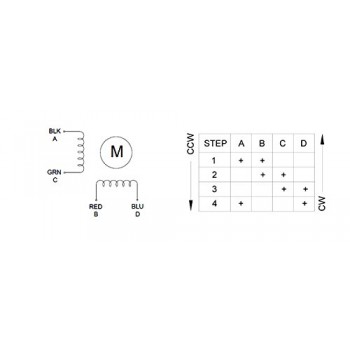

Rapport
|
A+
|
A-
|
B+
|
B-
|
|
Noir
|
Vert
|
Rouge
|
Bleu
|
Ressources
- Fiche complète: 17HS13-0404S1.pdf
- 17HS13-0404S1_Torque_Curve.pdf
- 17HS13-0404S1.STEP
| Spécification électrique | |
|---|---|
| Bipolaires / Unipolaire | Bipolaire |
| Couple de maintien (Ncm) | 26 |
| Inductance de Phase(mH) | 37 |
| Résistance de Phase(ohm) | 30 |
| Courant Nominal (A) | 0,4 |
| Angle par pas(°) | 1,8 |
| Couple de maintien (oz.in) | 36,8 |
| Spécification physique | |
| Longueur du moteur(mm) | 34 |
| Taille du cadre(mm) | 42x42 |
| Longueur de câble(mm) | 1000 |
| Nombre de câble | 4 |
| Diamètre de l'arbre(mm) | 5 |
| Longueur d'arbre(mm) | 20 |
| Type d'arbre | D-Cut |
| Arbre simple/double arbre | Arbre unique |
| Poids(g) | 280 |
- Connecteurs: Molex, Harwin, Tyco/AMP, JST, etc.
- Fils et câbles: Longueurs spéciales, Tuyau de protection
- Arbre: Rond, D-Cut, Perçage cruciforme, Key-Way, Filetage ou creux
- Enroulement: Résistance, Inductance, Courant nominal, etc.
