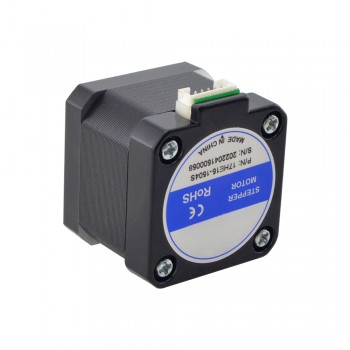

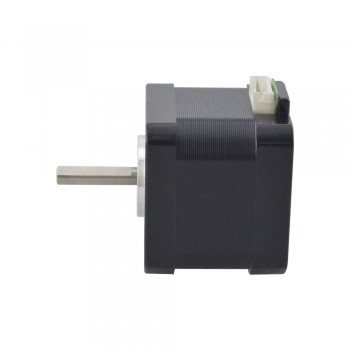

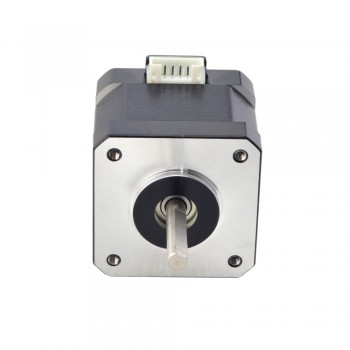

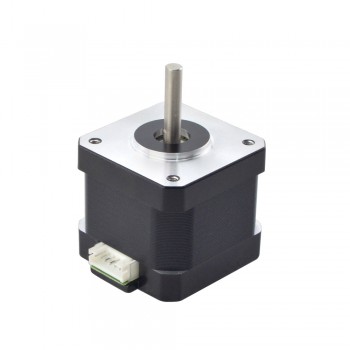

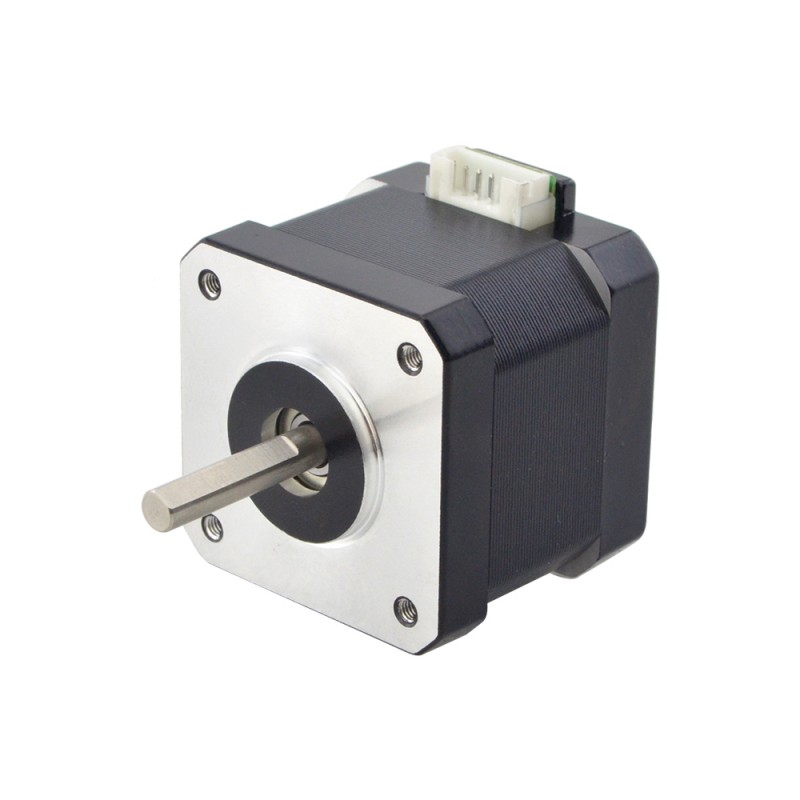

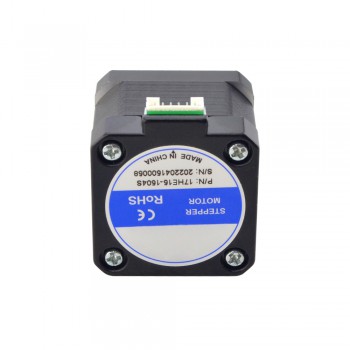

Moteur pas à pas Nema 17 bipolaire série E 1,8 degrés 42Ncm 1,5A 4 fils
-
Manuals and Documentation:
Fiche technique complète:
Achat immédiat:€7,39
Moteur pas à pas Nema 17 bipolaire série E 1,8 degrés 42Ncm 1,5A 4 fils
Spécification électrique
Numéro de pièce du fabricant: 17HE15-1504S
Type de moteur: Bipolaire pas à pas
Angle par pas: 1,8 degrés
Couple de maintien: 42Ncm(59,49oz.in)
Courant/phase: 1,50A
Résistance phase: 2,3ohms
Inductance de Phase: 4,0mH ± 20%(1KHz)
Spécification physique
Dimension de la bride: 42 x 42mm
Longueur du moteur: 38mm
Diamètre de l'arbre: Φ5mm
Longueur de D-Cut: 20mm
Longueur d'arbre: 23,5mm
Nombre de câble: 4
Longueur de câble: 1000mm
Poids: 280g
Connexion
| A+ | A- | B+ | B- |
| Noir | Bleu | Vert | Rouge |
| Spécification électrique | |
|---|---|
| Bipolaires / Unipolaire | Bipolaire |
| Couple de maintien (Ncm) | 42 |
| Couple de maintien (oz.in) | 59,49 |
| Inductance de Phase(mH) | 4,0 |
| Résistance de Phase(ohm) | 2,3 |
| Courant Nominal (A) | 1,5 |
| Spécification physique | |
| Longueur du moteur(mm) | 38 |
| Taille du cadre(mm) | Nema 17 (42 x 42) |
| Longueur de câble(mm) | 1000 |
| Nombre de câble | 4 |
| Diamètre de l'arbre(mm) | 5 |
| Longueur d'arbre(mm) | 23,5 |
| Arbre simple/double arbre | Arbre unique |
| Poids(g) | 280 |
| Type d'arbre de sortie | D-Cut |
| Indice IP | 40 |
- Arbre moteur

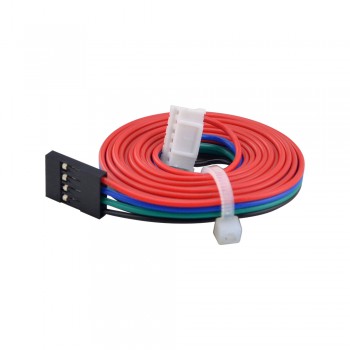

- Câble
- Connecteur
- Encodeur
- Frein
- Boîte de vitesses
