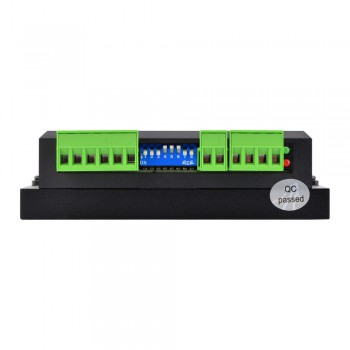

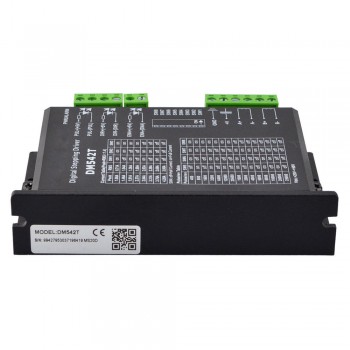

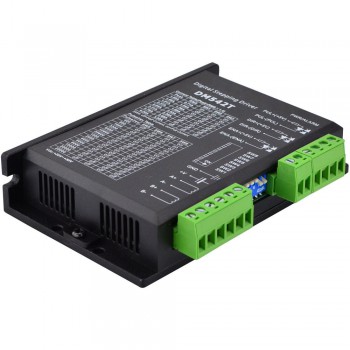

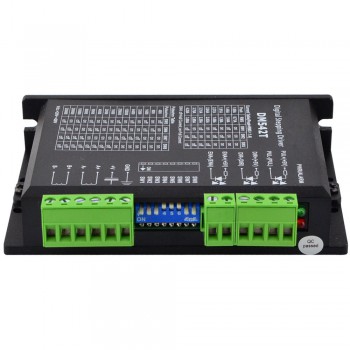

Driver moteur pas à pas numérique DM542T 1,0-4,2A 20-50VCC pour moteur Nema 17, 23, 24

Le DM542T est un pilote pas à pas entièrement numérique développé avec un algorithme de contrôle DSP avancé basé sur la dernière technologie de contrôle de mouvement.

Il a atteint un niveau unique de fluidité du système, offrant un couple optimal et une instabilité à mi-distance nulle.

Sa fonction d'auto-identification du moteur et de configuration automatique des paramètres offre une configuration rapide pour des modes optimaux avec différents moteurs.

Comparé aux disques analogiques traditionnels, le DM542T peut piloter un moteur pas à pas avec un bruit beaucoup plus faible, un chauffage plus faible et des mouvements plus fluides.

Ses caractéristiques uniques font du DM542T un choix idéal pour les applications exigeantes.

Principales caractéristiques:

Tension d'entrée 20-50VCC

L'anti-résonance fournit un couple optimal et une instabilité à mi-portée nulle

L'identification automatique du moteur et la configuration automatique des paramètres à la mise sous tension offrent des réponses optimales avec différents moteurs

Le Multi-Stepping permet à une entrée de basse résolution de produire une sortie Micropas plus élevée, offrant ainsi un mouvement moteur plus fluide

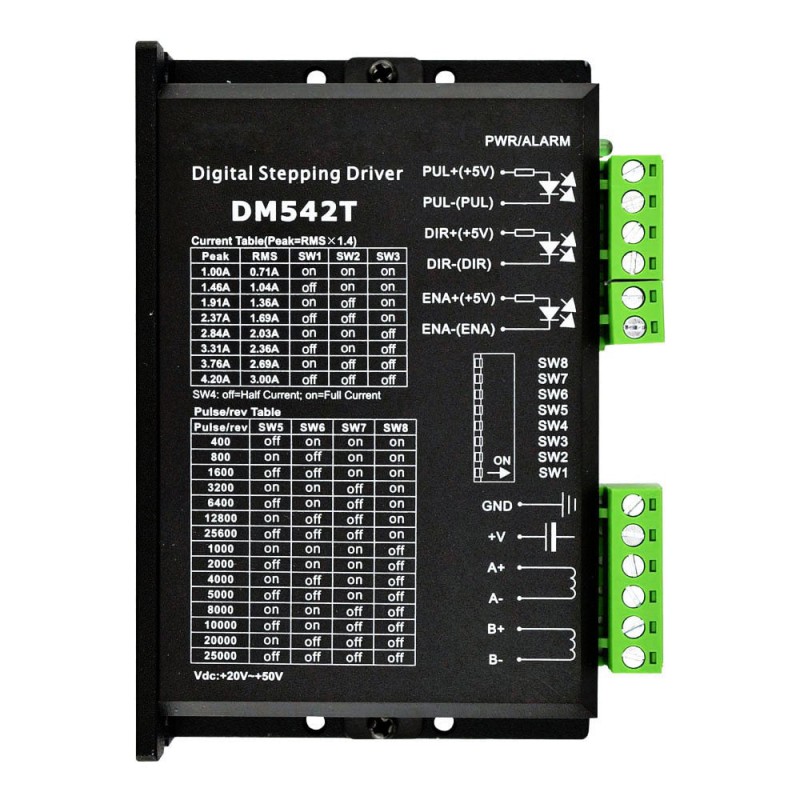

15 résolutions Micropas sélectionnables, notamment 400, 800, 1600, 3200, 6400, 12800, 25600, 1000, 2000, 4000, 5000, 8000, 10000, 20000, 25000

Démarrage en douceur sans "saut" lors de la mise sous tension

8 courants de pointe sélectionnables, dont 1,00A, 1,46A, 1,91A, 2,37A, 2,84A, 3,31A, 3,76A, 4,20A

Fréquence d'entrée des impulsions jusqu'à 200 KHz, compatible TTL et entrée optiquement isolée

Réduction automatique du courant de ralenti

Convient aux moteurs 2 et 4 phases

Soutenir le mode PUL / DIR

Protections contre les surtensions et les surintensités

Spécifications électriques:

Courant de sortie maximal: 1,0 ~ 4,2 A (3,0 RMS)

Tension d'entrée: + 20 ~ 50VCC (36VCC typique)

Courant de signal logique: 7 ~ 16mA (10mA typique)

Fréquence d'entrée d'impulsion: 0 ~ 200kHz

Largeur d'impulsion: 2,5μS

Résistance d'isolement: 500MΩ

Environnement d'exploitation et autres spécifications (Tj = 25 ℃ / 77 ℉):

Refroidissement: refroidissement naturel ou refroidissement forcé

Environnement: Eviter la poussière, le brouillard d'huile et les gaz corrosifs

Température ambiante: 0 65 - 65 ℃

Humidité: 40% HR － 90% HR

Température de fonctionnement: -10 ℃ - 45 ℃

Vibration: 10-55Hz / 0,15mm

Température de stockage: -20 ℃ - 65 ℃

Poids: Environ 210 g (7,4 oz)

Resources

• Manuel du driver: DM542T.pdf
