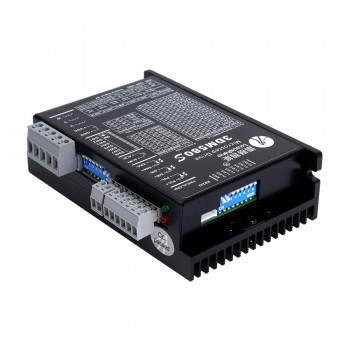

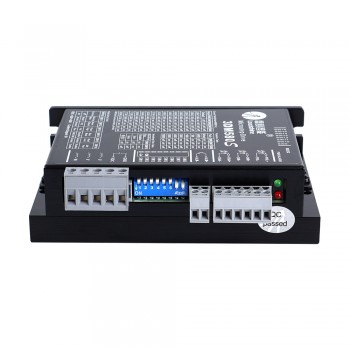

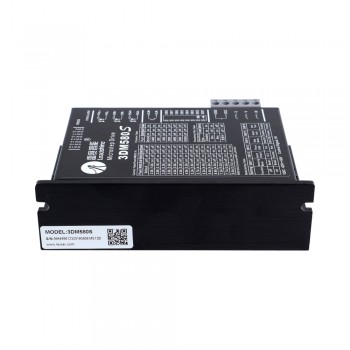

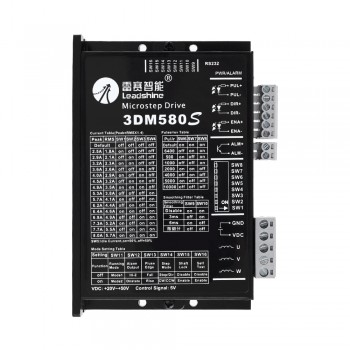

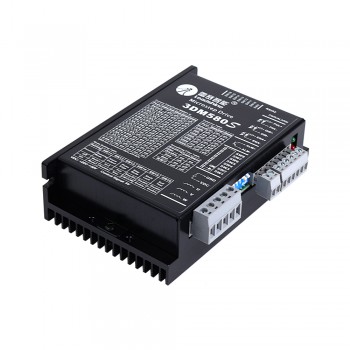

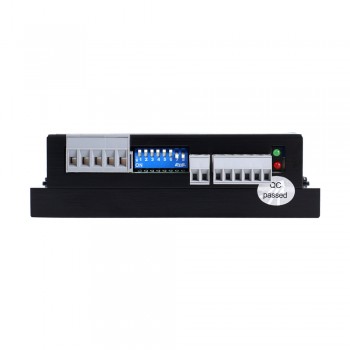

Driver pas à pas numérique Leadshine 3DM580S triphasé 0,5-8,0A 20-74VCC pour moteur pas à pas Nema 17, 23, 24, 34
Convient à une large gamme de moteurs pas à pas, de la taille de cadre NEMA 17 à 34. Il peut être utilisé dans différents types de machines, telles que les découpeuses laser, les marqueurs laser, les tables X-Y de haute précision, les étiqueteuses, etc. Ses caractéristiques uniques font du 3DM580S une solution idéale pour les applications qui nécessitent à la fois une fluidité à basse vitesse et des performances à haute vitesse.
Principales caractéristiques:
Contrôle de pas à pas et direction (PUL/DIR) ou CW/CCW (double impulsion)
Tension d'alimentation suggérée 20-50 VCC, jusqu'à 74 VCC
Fréquence d'entrée d'impulsion maximale de 500 KHz dans un rapport cyclique de 50 %

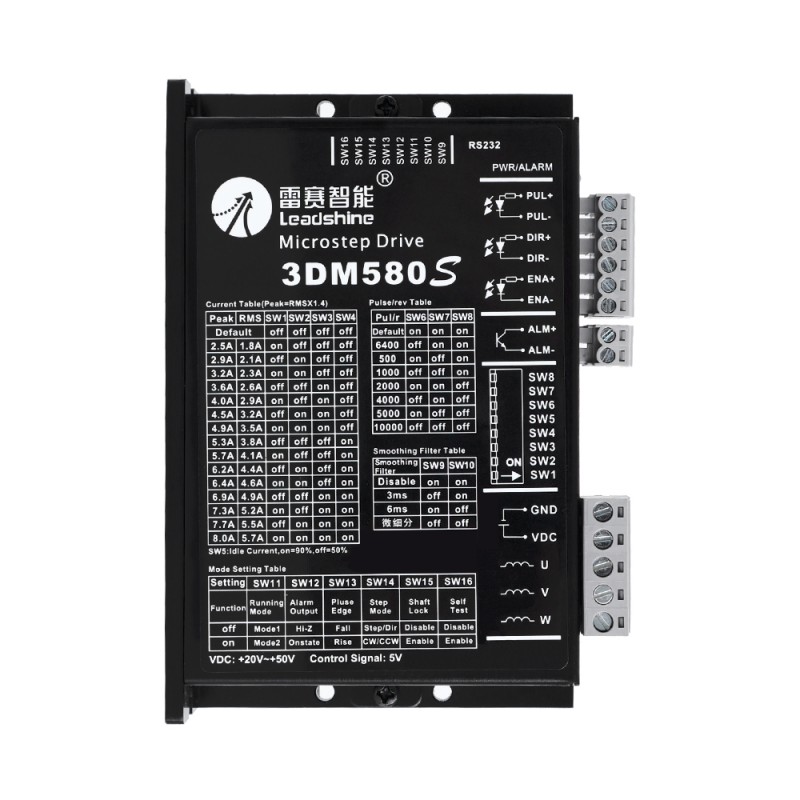

8 résolutions micro-pas de 200 à 10 000 via des commutateurs DIP, ou de 200 à 51 200 via un logiciel (augmentation de 100)
16 réglages de courant de sortie de 2,1 à 8,0 A via des commutateurs DIP, ou de 0,5 à 8,0 A via un logiciel (augmentation de 0,1)
Lissage des commandes de contrôle configurable pour réduire les vibrations du moteur
Réduction du courant de ralenti à 50 % ou 90 % via SW5
Autotest pratique pour un diagnostic facile
Deux modes de mouvement : couple élevé à basse vitesse et à grande vitesse
Anti-résonance pour un couple optimal, un mouvement extrêmement fluide, un faible échauffement et un faible bruit du moteur
Démarrage progressif sans "saut" lors de la mise sous tension
Sortie de défaut
Protections contre les surtensions et les surintensités
Certifié CE et conforme RoHS
Spécifications électriques:
Courant de sortie: 0,5~8,0A (5.7 RMS)
Tension d'entrée: +20~74VCC (24 - 48VCC Typical )
Courant du signal logique: 7~16mA (10mA Typique )
Fréquence d'entrée d'impulsion: 0~500kHz
Largeur d'impulsion minimale: 1μS
Résistance d'isolement: 500MΩ
Environnement d'exploitation et autres spécifications(Tj = 25℃/77℉):
Refroidissement: Refroidissement naturel ou refroidissement force
Environnement: Évitez la poussière, le brouillard d'huile et les gaz corrosifs
Température ambiante: 0℃ - 65℃
Humidité: 40%RH-90%RH
Température de fonctionnement: 0℃ - 50℃
Vibration: 10-55Hz / 0.15mm
Température de stockage: -20℃ - 65℃
Poids: Environ.250g(8.8oz)
Spécification électrique | |
---|---|
Nombre de phases | 2 |
Modes de contrôle | Mode impulsion |
Commentaires de l'encodeur | Non |
Intégré à Pulser | Non |
Tension d'entrée (V) | 20 - 74 CC |
Courant de sortie (A) | 0,5 - 8,0 |
Micropas (étapes/rév.) | 200 - 10000 |
Entrée d'impulsion maximale (kHZ) | 500 |
Largeur d'impulsion (μs) | 1 |
