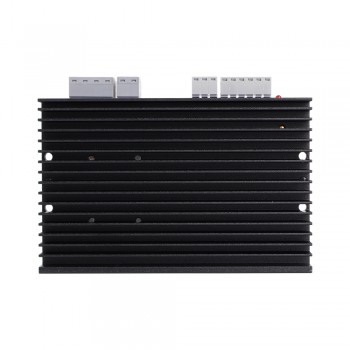

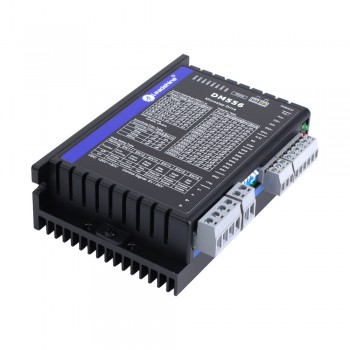

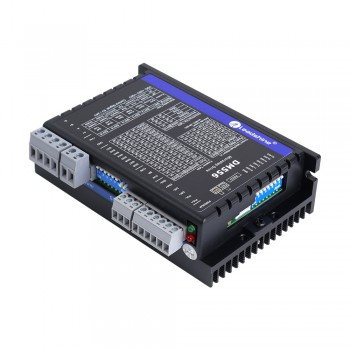

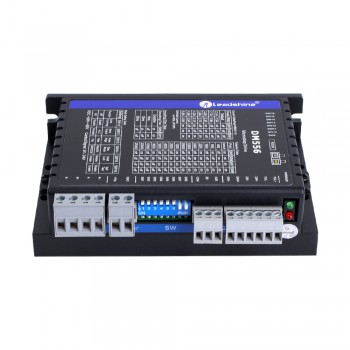

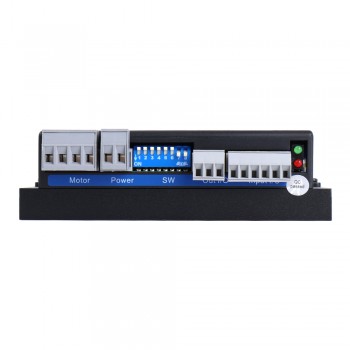

Driver pas à pas numérique Leadshine DM556 0,5-5,6A 20-50VCC pour moteur pas à pas Nema 17, 23, 24

Driver pas à pas numérique Leadshine DM556 0,5-5,6A 20-50VCC pour moteur pas à pas Nema 17, 23, 24

Le variateur pas à pas DM556 est conçu pour alimenter des moteurs pas à pas hybrides biphasés (1,8°) ou quadriphasés (0,9°) NEMA17, 23 et 24. Il peut être adopté dans de nombreuses industries (machines CNC, électronique, médical, automatisation, emballage…) pour des applications telles que les routeurs CNC, les broyeurs, le plasma, les découpeuses laser, les lignes d'assemblage en usine, les distributeurs automatiques, etc. Ses excellentes performances, sa conception simple, et ses fonctionnalités de configuration faciles rendent le DM556 idéal pour de nombreuses applications de type contrôle de pas et de direction.

Principales caractéristiques:

Contrôle de pas à pas et direction (PUL/DIR) ou CW/CCW (double impulsion)

Tension d'alimentation 20-50 VCC

Fréquence d'entrée d'impulsion maximale de 200 KHz (500 KHz en option)

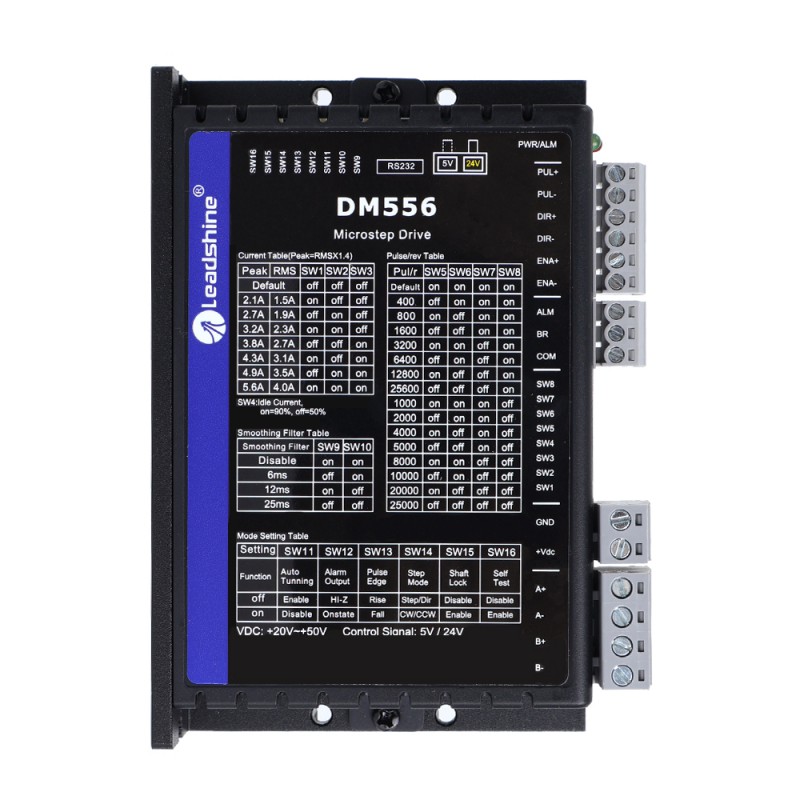

16 résolutions micro-pas de 200 à 25 600 via des commutateurs DIP, ou de 200 à 51 200 via un logiciel (augmentation de 200)

8 réglages de courant de sortie de 1,8 à 5,6 A via des commutateurs DIP, ou de 0,5 à 5,6 A via un logiciel (augmentation de 0,1)

Lissage des commandes de contrôle configurable pour réduire les vibrations du moteur

Réduction du courant de ralenti à 50 % ou 90 % via SW4

Autotest pratique pour un diagnostic facile

Réglage automatique pour correspondre aux moteurs pas à pas NEMA 17, 23, 24 à large plage

Anti-résonance pour un couple optimal, un mouvement extrêmement fluide, un faible échauffement et un faible bruit du moteur

Démarrage progressif sans "saut" lors de la mise sous tension

Entrées optiquement isolées avec 5 V ou 24 V

Sortie défaut et frein

Protections contre les surtensions, les surintensités et les erreurs de câble moteur

Certifié CE et conforme RoHS

Spécifications électriques:

Courant de sortie: 0,5~5,6A (4,0 RMS)

Tension d'entrée: +20~50VCC (24 - 48VCC Typical )

Courant du signal logique: 7~16mA (10mA Typique)

Fréquence d'entrée d'impulsion: 0~200kHz

Largeur d'impulsion minimale: 2,5μS

Résistance d'isolement: 500MΩ

Environnement d'exploitation et autres spécifications(Tj = 25℃/77℉):

Refroidissement: Refroidissement naturel ou refroidissement force

Environnement: Évitez la poussière, le brouillard d'huile et les gaz corrosifs

Température ambiante: 0℃ － 65℃

Humidité: 40%RH－90%RH

Température de fonctionnement: 0℃ － 50℃

Vibration: 10-55Hz / 0,15mm

Température de stockage: -20℃ － 65℃

Poids: Environ.250g(8,8oz)

Ressources

• DM556.pdf
• MS(Motion Studio) Software.rar
