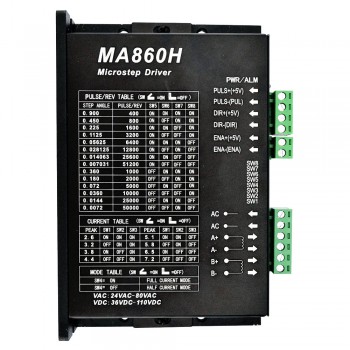

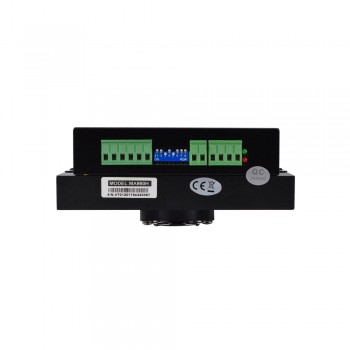

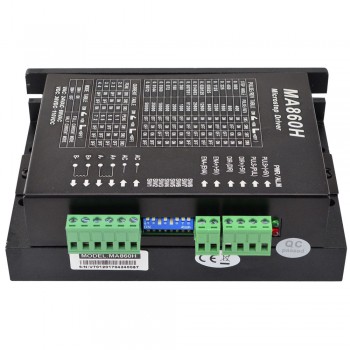

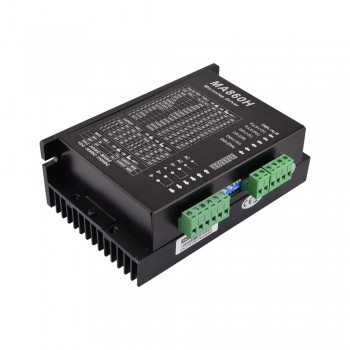

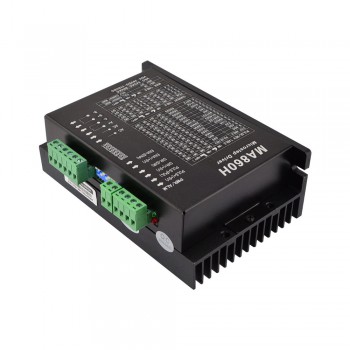

Driver moteur pas à pas MA860H 2,4-7,2A Max 80VCA ou 110VCC

Il s’agit d’un pilote pas à pas de haute performance implémenté avec la technologie de contrôle de courant purement sinusoïdal de Leadshine.

Il peut être utilisé pour piloter des moteurs 2 ou 4 phases (de taille Nema 17-Nema 42) avec moins de bruit et de chaleur.

Et il peut fournir de meilleures performances à grande vitesse que la plupart des pilotes sur les marchés.

Il fonctionne avec une tension de 36-110VCC / 24-80VCA et peut fournir un courant de crête maximum de 7,2A, Vous pouvez configurer les commutateurs DIP pour obtenir le courant et les micropas dont vous avez besoin.

Principales caractéristiques

Haute performance, rentable

Tension d'alimentation jusqu'à 80VCA ou + 110VCC

Courant de sortie jusqu'à 7,2A

Technologie d'auto-ajustement

Technologie de contrôle de courant pur-sinusoïdal

Fréquence d'entrée des impulsions jusqu'à 300 KHz

Entrée compatible TTL et optiquement isolée

Réduction automatique du courant de ralenti

16 résolutions sélectionnables en décimal et binaire, jusqu'à 51 200 pas / tour

Convient aux moteurs 2 et 4 phases

Protection contre les courts-circuits, les surtensions, les surintensités et les court-circuits

Spécifications électriques:

Courant de sortie: 2,6 ~ 7,2A (5,1 RMS)

Tension d'entrée: + 24 ~ 80VCA ou + 36 ~ 110VCC

Courant de signal logique: 7 ~ 16mA (10mA typique)

Fréquence d'entrée d'impulsion: 0 ~ 300kHz

Résistance d'isolement: 500MΩ

Environnement d'exploitation et autres spécifications (Tj = 25 ℃ / 77 ℉):

Refroidissement: refroidissement naturel ou refroidissement forcé

Environnement: Eviter la poussière, le brouillard d'huile et les gaz corrosifs

Température ambiante: 0 50 - 50 ℃

Humidité: 40% RH-90% HR

Température de fonctionnement: 70 ℃ MA

Vibration: 5,9m / s2 Max

Température de stockage: 70 ℃ MAX

Poids: Environ 650g (22,93oz)

Resources

• Manual: MA860H.pdf
