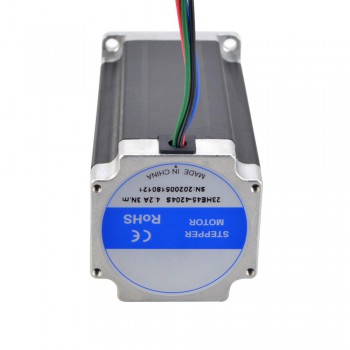

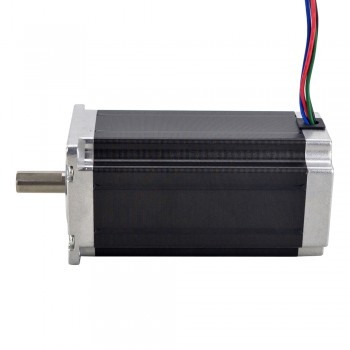

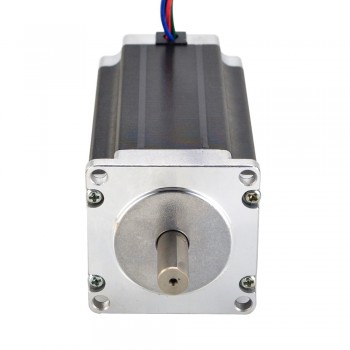

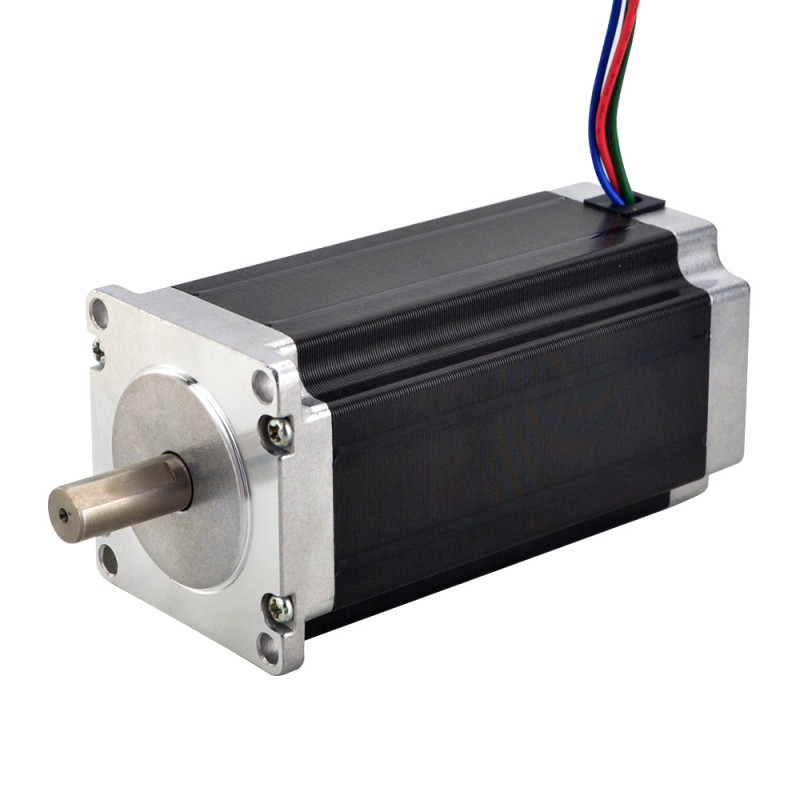

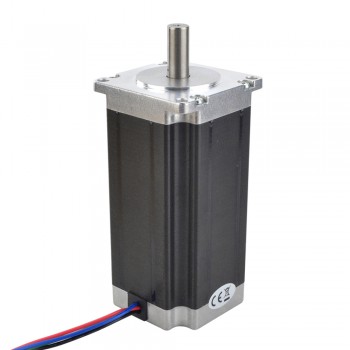

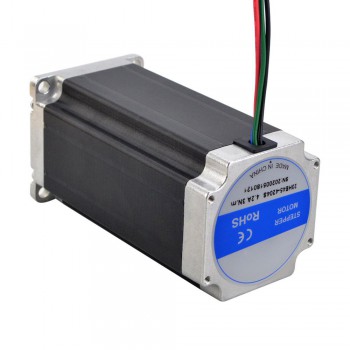

Moteur pas à pas bipolaire Nema 23 série E 23HE45-4204S 4 fils 1,8 degrésree 3,0 Nm 4,2A 57x57x113mm
-
Manuels et Documentation:
Fiche complète:
Courbe de couple:
Promotion du Black Friday:
- 6% de réduction sur tous les produits
- Valable jusqu'au 3 décembre 2025
- Remarque: aucun code de réduction n'est requis, veuillez passer votre commande directement!
Achat immédiat:€25,87
Moteur pas à pas bipolaire Nema 23 série E 23HE45-4204S 4 fils 1,8 degrésree 3,0 Nm 4,2A 57x57x113mm
Spécification électrique
Numéro de pièce du fabricant: 23HE45-4204S
Nombre de phases: 2
Angle par pas: 1,8 degrés
Couple de maintien: 3,0 Nm(425oz.in)
Courant/phase: 4,2 A
Résistance phase: 0,9 ohms± 10%
Inductance de Phase: 3,8 mH ± 20%(1KHz)
Spécification physique
Dimension de la bride: 57 x 57 mm
Longueur du moteur: 113 mm
Diamètre de l'arbre: Φ10 mm
Longueur d'arbre: 24 mm
Longueur de D-Cut: 20 mm
Nombre de câble: 4
Longueur de câble: 500 mm
Poids: 1,8 kg
Connexion
| A+ | A- | B+ | B- |
| Noir | Vert | Rouge | Bleu |
| Spécification électrique | |
|---|---|
| Inductance de Phase(mH) | 3,8 |
| Couple de maintien (Ncm) | 300 |
| Couple de maintien (oz.in) | 425 |
| Résistance de Phase(ohm) | 0,9 |
| Angle par pas(°) | 1,8 |
| Courant Nominal (A) | 4,2 |
| Spécification physique | |
| Longueur du moteur(mm) | 113 |
| Taille du cadre(mm) | Nema 23 (57 x 57) |
| Longueur de câble(mm) | 500 |
| Nombre de câble | 4 |
| Diamètre de l'arbre(mm) | 10 |
| Longueur d'arbre(mm) | 24 |
| Arbre simple/double arbre | Arbre unique |
| Poids(g) | 1800 |
| Type d'arbre de sortie | D-Cut |
