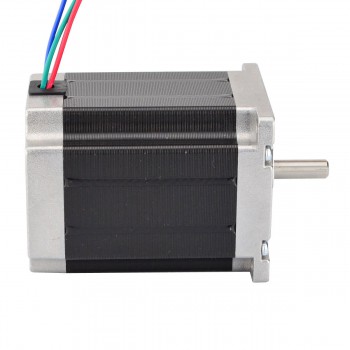

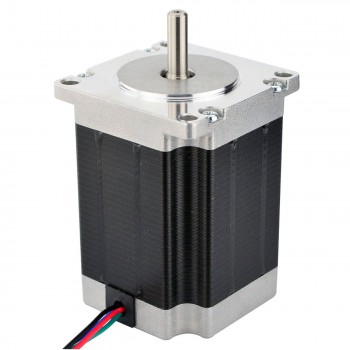

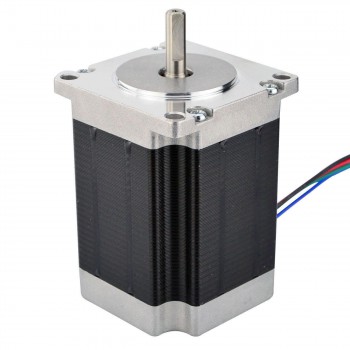

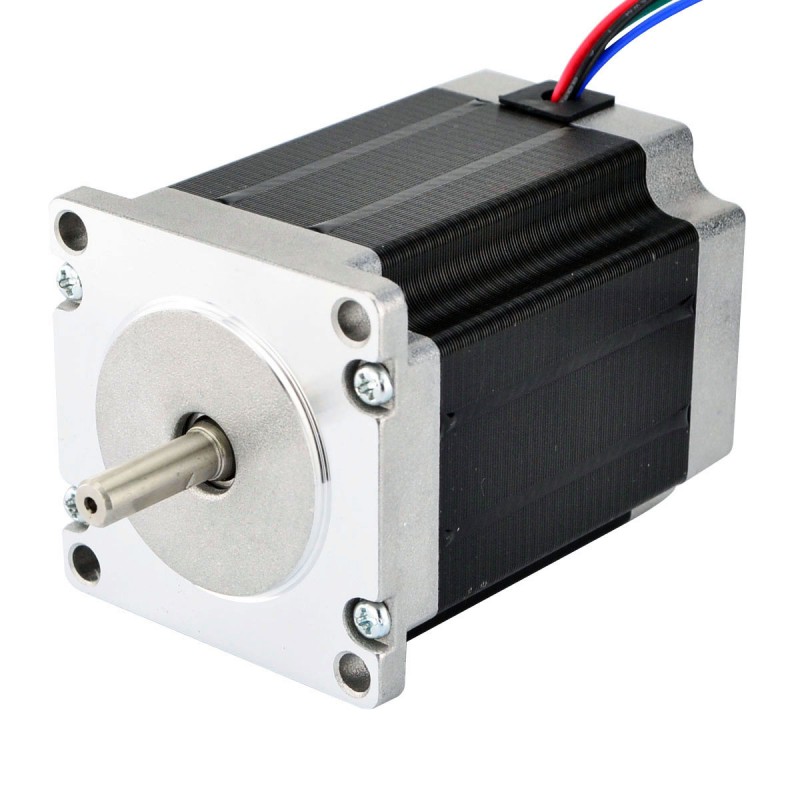

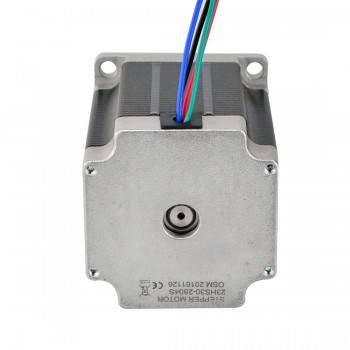

Moteur pas à pas bipolaire nema 23 (1,9Nm 23HS30-2804S 1,8 degré 2,8A 3,2V 4 fils)
C'est l'un des moteurs pas à pas Nema 23 les plus populaires, avec un angle de pas de 1,8deg et une taille de 57x57x76mm. Il a 4 fils, chaque phase tire 2,8A, avec un couple de maintien de 1,9Nm (269oz.in).
Spécification électrique
- Numéro du modèle: 23HS30-2804S
- Type de moteur: Bipolaires
- Angle par pas: 1,8 deg
- Couple de maintien: 1,9Nm(269oz.in)
- Courant/phase: 2,8A
- Tension nominale: 3,2V
- Résistance phase: 1,13ohms
- Inductance de Phase: 5,4mH ± 20%(1KHz)
Spécification physique
- Dimension de la bride: 57 x 57mm
- Longueur du moteur: 76mm
- Diamètre de l'arbre: Φ6,35mm
- Longueur d'arbre: 21mm
- Longueur de D-Cut: 15mm
- Nombre de câble: 4
- Longueur de câble: 500mm
- Poids: 1,2kg
Rapport
|
A+
|
A-
|
B+
|
B-
|
|
Fil noir
|
Fil vert
|
Fil rouge
|
Fil bleu
|
Ressources
- Fiche de données: 23HS30-2804S.pdf
- Courbe de couple: 23HS30-2804S_Torque_Curve.pdf
| Spécification électrique | |
|---|---|
| Bipolaires / Unipolaire | Bipolar |
| Couple de maintien (Ncm) | 190 |
| Couple de maintien (oz.in) | 269 |
| Inductance de Phase(mH) | 5.4 |
| Résistance de Phase(ohm) | 1.13 |
| Courant Nominal (A) | 2.8 |
| Angle par pas(°) | 1.8 |
| Spécification physique | |
| Longueur du moteur(mm) | 76 |
| Taille du cadre(mm) | 57x57 |
| Arbre simple/double arbre | Arbre Simple |
| Type d'arbre | D-Cut |
| Diamètre de l'arbre(mm) | 6.35 |
| Longueur d'arbre(mm) | 21 |
| Nombre de câble | 4 |
| Longueur de câble(mm) | 500 |
| Poids(g) | 1100 |
- Connecteurs: Molex, Harwin, Tyco/AMP, JST etc.
- Fils et cables: Longueurs spéciales, Tuyau de protection
- Arbre: Rond, D-Cut, Croix percé, Key-Way, Fil ou creux
- Enroulement: Résistance, Inductance, Courant nominal, etc.
