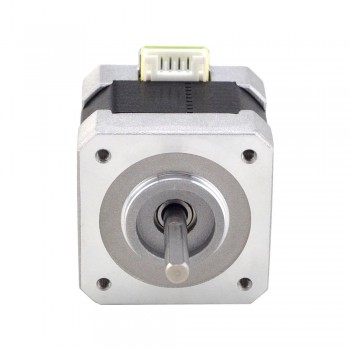

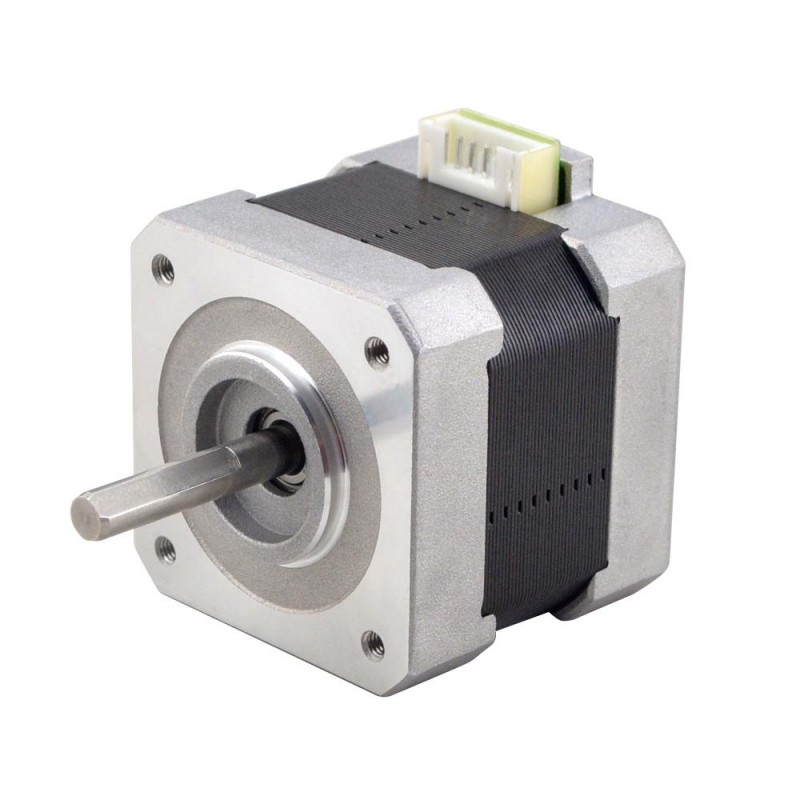

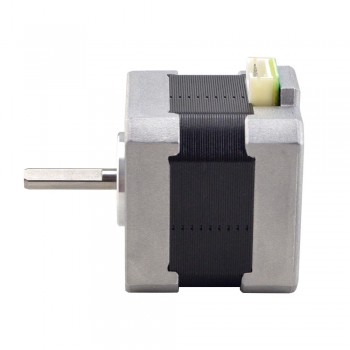

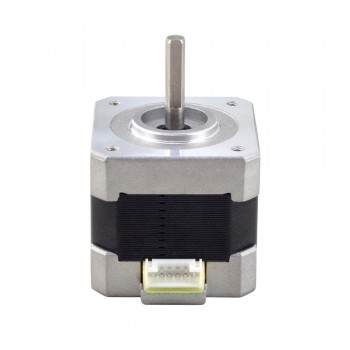

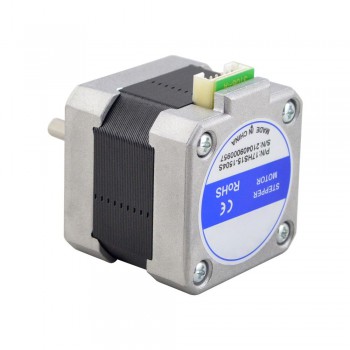

Moteur pas à pas Nema 17 bipolaire 17HS15-1504S 1,8 degrésree 42Ncm 1,5A 42x42x39mm 4 fils
Moteur pas à pas Nema 17 bipolaire 17HS15-1504S 1,8 degrésree 42Ncm 1,5A 42x42x39mm 4 fils
Spécification électrique

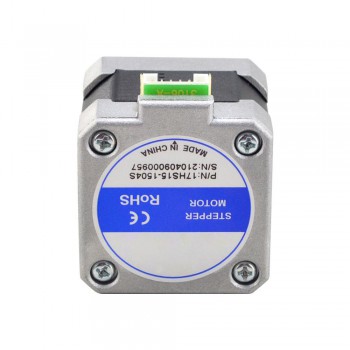

Numéro de pièce du fabricant: 17HS15-1504S
Type de moteur: Bipolaire pas à pas
Angle par pas: 1,8 degrés
Couple de maintien: 42Ncm(59,49oz.in)
Courant/phase: 1,50A
Résistance phase: 2,0ohms
Inductance de Phase: 3,9mH ± 20%(1KHz)
Spécification physique
Dimension de la bride: 42 x 42mm
Longueur du moteur: 39mm
Diamètre de l'arbre: Φ5mm
Longueur de D-Cut: 18mm
Longueur d'arbre: 23,5m

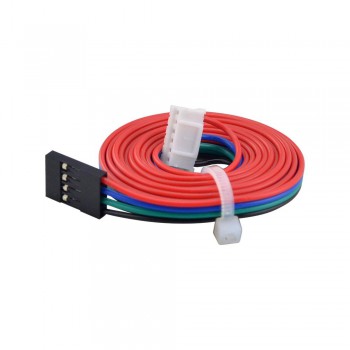

Nombre de câble: 4
Longueur de câble: 1000mm
Poids: 280g
Rapport
|
A+
|
A-
|
B+
|
B-
|
|
Noir
|
Vert
|
Bleu
|
Rouge
|
Ressources
- Fiche complète: 17HS15-1504S.pdf
- Courbe de couple: 17HS15-1504S Torque Curve.pdf
| Spécification électrique | |
|---|---|
| Bipolaires / Unipolaire | Bipolaire |
| Couple de maintien (Ncm) | 42 |
| Couple de maintien (oz.in) | 59,49 |
| Inductance de Phase(mH) | 3,9 |
| Résistance de Phase(ohm) | 2.0 |
| Courant Nominal (A) | 1,5 |
| Spécification physique | |
| Longueur du moteur(mm) | 39 |
| Taille du cadre(mm) | Nema 17 (42 x 42) |
| Longueur de câble(mm) | 1000 |
| Nombre de câble | 4 |
| Diamètre de l'arbre(mm) | 5 |
| Longueur d'arbre(mm) | 23,5 |
| Type d'arbre | D-Cut |
| Arbre simple/double arbre | Arbre unique |
| Poids(g) | 280 |
