3 axes 13,0Nm moteur pas à pas nema 34 + driver + source de courant
-
Manuels et Documentation:
Fiche technique du moteur:
Manuel du driver:
Manuel Alimentation Électrique:
Offre spéciale Noël 2024:
- 6% de remise sur tous les produits
- Valable jusqu'au 6 janvier 2025
- Remarque: aucun code de coupon n'est nécessaire, veuillez passer commande directement!
Achat immédiat:€481,75

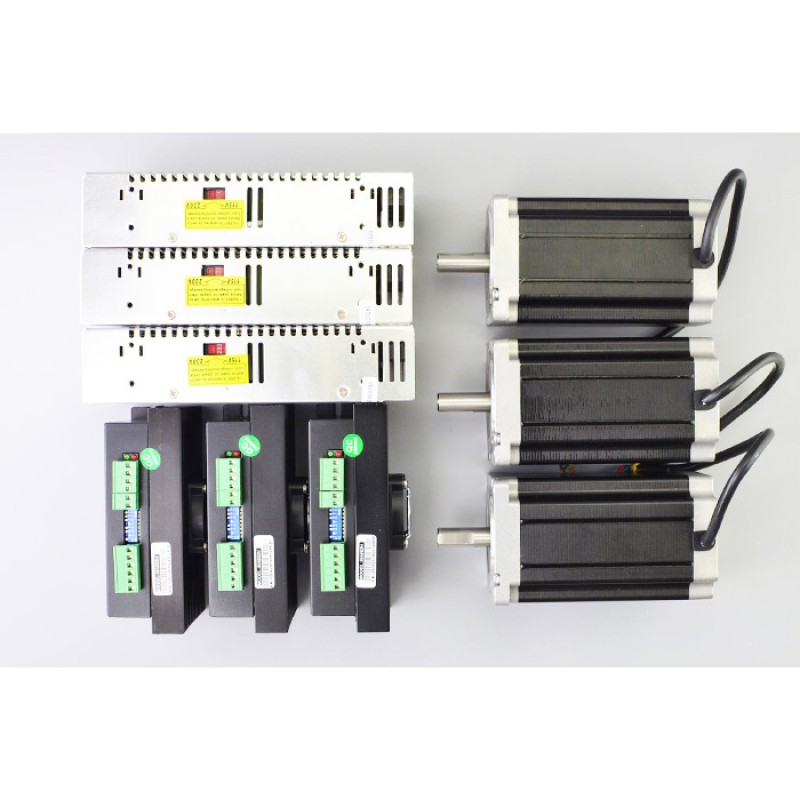

Cette trousse CNC comprend:
- 3 x Driver moteur pas à pas MA860H (2,4-7,2A maximum 80VCA ou 110VCC)
- 3 x Moteur pas à pas Nema 34 13Nm (1841oz.in)
- 3 x Alimentation à découpage 350W 60V 5,9A 115/230V

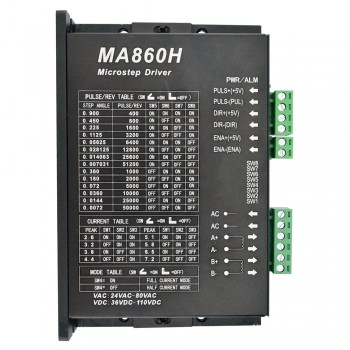

Spécification du pilote
- Haute performance, rentable
- Tension d'alimentation jusqu'à 80VCA or +110VCC
- Courant de sortie jusqu'à 7,2A
- Technologie d'auto-ajustement
- Technologie de contrôle de courant purement sinusoïdal
- Fréquence d'entrée d'impulsion jusqu'à 300 KHz
- Entrée compatible TTL et isolée optiquement
- Réduction automatique du courant de repos
- 16 résolutions sélectionnables en décimal et binaire, jusqu'à 51 200 pas/tour
- Convient pour les moteurs 2 et 4 phases
- Short-voltage, over-voltage, over-current and short-cicuit protection

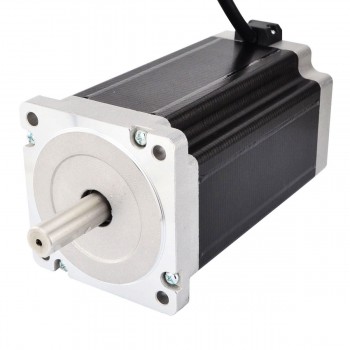

Spécification du moteur
- Numéro du modèle: 34HS59-5004S
- Type de moteur: Bipolaires
- Angle par pas: 1,8 deg
- Couple de maintien: 13Nm(1841oz.in)
- Courant/phase: 5A
- Tension nominale: 5V
- Résistance de Phase: 1ohms
- Inductance de Phase: 11mH ± 20%(1KHz)
- Dimension de la bride: 86 x 86mm
- Longueur du moteur: 150mm
- Diamètre de l'arbre: Φ14mm
- Longueur d'arbre: 37mm
- Longueur de D-Cut: 25mm
- Nombre de câble: 4
- Longueur de câble: 500mm
- Poids: 5kg
Rapport
A+
|
A-
|
B+
|
B-
|
Fil rouge
|
Fil vert
|
Fil jaune
|
Fil bleu
|

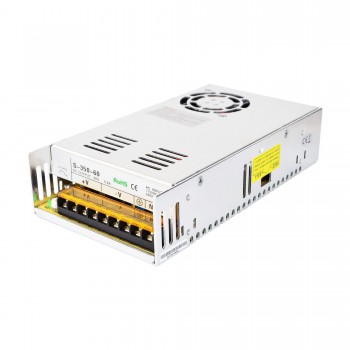

Spécification de alimentation à découpage
- 60V CC 5,9A Sortie
- CA Tension d'entrée range: 93~132V/176~264VCA
- 115V/230V CA sélectionné par commutateur
- Haute efficacité à faible coût
- Refroidissement par air soufflé par ventilateur CC intégré
- Ondulation de sortie faible et yawp
- Protections contre les surintensités, les surtensions, les courts-circuits et les surchauffes
- 215*115*50mm (L*W*H)
