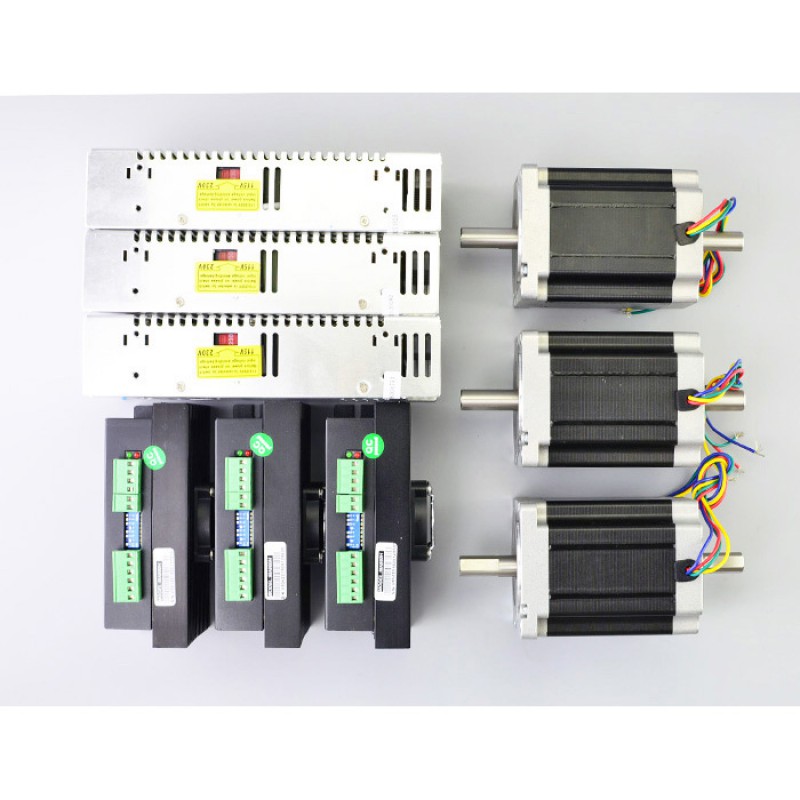

Kit CNC 3 axes (moteur pas à pas nema 34 (8,5Nm) + Driver + source de courant)

Cette trousse CNC comprend:

• 3 x Driver de moteur pas à pas MA860H 2,4-7,2A maximum 80VCA ou 110VCC
• 3 x Moteur pas à pas Nema 34 8,5Nm (1204oz.in)
• 3 x Alimentation à découpage 350W 60V 5,9A 115/230V

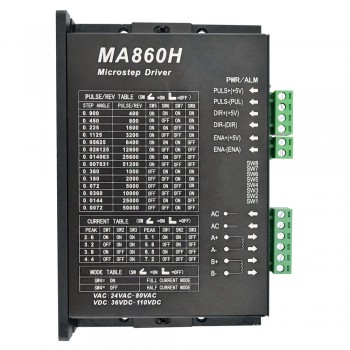

Spécification du driver

• Haute performance, rentable
• Tension d'alimentation jusqu'à 80VCA or +110VCC
• Courant de sortie jusqu'à 7,2A
• Technologie d'auto-ajustement
• Technologie de contrôle de courant purement sinusoïdal
• Fréquence d'entrée d'impulsion jusqu'à 300 KHz
• Entrée compatible TTL et isolée optiquement
• Réduction automatique du courant de repos
• 16 résolutions sélectionnables en décimal et binaire, jusqu'à 51 200 pas/tour
• Convient pour les moteurs 2 et 4 phases
• Short-voltage, over-voltage, over-current and short-cicuit protection

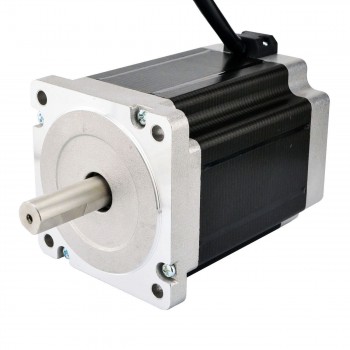

Spécification du moteur

• Numéro du modèle: 34HS46-5004D
• Type de moteur: Bipolaires
• Angle par pas: 1,8 deg
• Couple de maintien: 8,5Nm(1204oz.in)
• Courant/phase: 5A
• Tension nominale: 5V
• Résistance de Phase: 1ohms
• Inductance de Phase: 11mH ± 20%(1KHz)
• Dimension de la bride: 86 x 86mm
• Longueur du moteur: 114mm
• Diamètre de l'arbre: Φ14mm
• Longueur d'arbre: 37mm
• Longueur de D-Cut: 25mm
• Nombre de câble: 4
• Longueur de câble: 300mm
• Poids: 3,6kg

Rapport

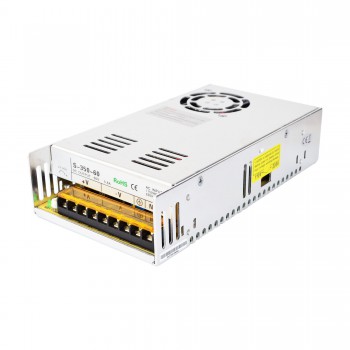

Spécification de alimentation à découpage

• 60V CC 5,9A Sortie
• CA Tension d'entrée range: 93~132V/176~264VCA
• 115V/230V CA sélectionné par commutateur
• Haute efficacité à faible coût
• Refroidissement par air soufflé par ventilateur CC intégré
• Ondulation de sortie faible et yawp
• Protections contre les surintensités, les surtensions, les courts-circuits et les surchauffes
• 215*115*50mm (L*W*H)

Ressources

• Fiche technique du moteur: 34HS46-5004D.pdf
• Courbe de couple moteur: 34HS46-5004D_Torque_Curve.pdf
• Manuel du driver: MA860H.pdf
• Manuel Alimentation Électrique: S-350-60.pdf
