Kit CNC 3 axes TB6560 + moteur pas à pas nema 17 (0,45 Nm) + source de courant

Kit CNC 3 axes TB6560 + moteur pas à pas nema 17 (0,45 Nm) + source de courant
NO.:3-TB6560-17HS19
Poster un avis
Offre spéciale Noël 2024:
  • 6% de remise sur tous les produits
  • Valable jusqu'au 6 janvier 2025
  • Remarque: aucun code de coupon n'est nécessaire, veuillez passer commande directement!
Achat immédiat:€92,13
Quantité: - +


Plus vous achetez, Plus vous économisez:
2 - 9 10 - 39 40 - 99 100 - Max
€87,02 €81,89 €76,78 €71,66
Ajouter au panier

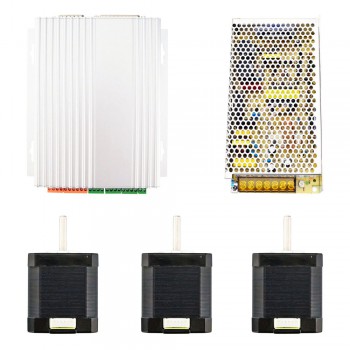

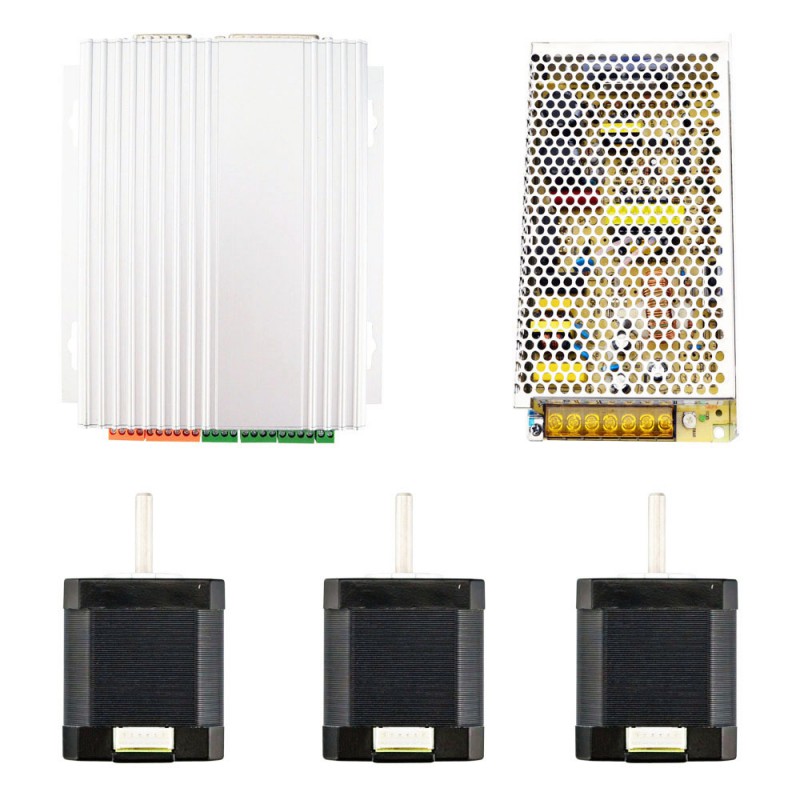

Cette trousse CNC comprend:

  • 1 x Carte de contrôleur de moteur pas à pas CNC 3 axes TB6560 pour moteur pas à pas Nema 17, 23
  • 3 x Moteur pas à pas Nema 17 0,45Nm (64oz.in)
  • 1 x Alimentation à découpage150W 24V 6,5A 115/230V
  • 1 x DB25 Câble parallèle & CD manuel

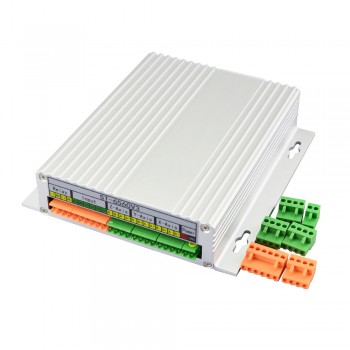

3 Axis TB6560 CNC Carte de conducteur

  • Puce Toshiba TB6560AHQ - Haute puissance, courant maximum 3,5A
  • Résolution 1, 1/2, 1/8, 1/16 micropas sortie
  • Tension de fonctionnement CC12-CC30V, Tension nominale 24V
  • Courant réglable avec 100 %, 75 %, 50 %, 20 % du courant total par interrupteur intégré.
  • Fonction demi-courant en l'absence de signal pour empêcher le chauffage du moteur.
  • Construit avec un relais 227V 10A.
  • Circuit de contrôle manuel inclus.
  • Sécurité contre les surcharges, les surintensités et les surchauffes.
  • Protégez l'ordinateur en utilisant une alimentation d'isolement (1000 V CC) et un coupleur optoélectronique.
  • Prend en charge la plupart des logiciels parallèles MACH3, KCAM4, EMC2, etc.
  • Fixé dans un boîtier en aluminium, meilleure fonction de refroidissement que le ventilateur et protection plus sûre du circuit de carte.

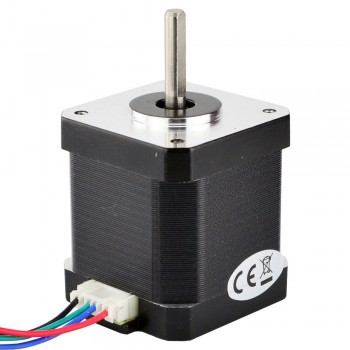

Moteur Pas à Pas

  • Numéro du modèle: 17HS19-1684S1
  • Type de moteur: Bipolaires
  • Angle par pas: 1,8 deg
  • Couple de maintien: 0,45Nm (64oz.in)
  • Courant/phase: 1,68A
  • Tension nominale: 2,8V
  • Résistance de Phase: 1,65ohms
  • Inductance de Phase: 2,8mH ± 20%(1KHz)
  • Dimension de la bride: 42 x 42mm
  • Longueur du moteur: 48mm
  • Diamètre de l'arbre: Φ5mm
  • Longueur d'arbre: 24mm
  • Nombre de câble: 4
  • Longueur de câble: 1000mm
  • Poids: 400g

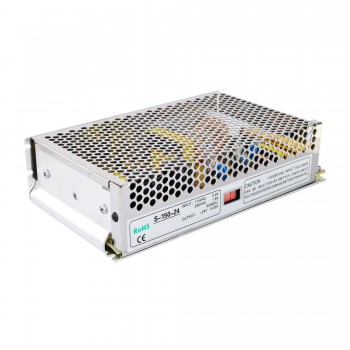

Alimentation à Découpage

  • 24V CC 6,5A Sortie
  • CA Tension d'entrée range: 92~132V/175~264VCA
  • 115V/230V CA sélectionné par commutateur
  • Haute efficacité à faible coût
  • Convection de refroidissement à l'air libre
  • Ondulation de sortie faible et yawp
  • Protections contre les surintensités, les surtensions, les courts-circuits et les surchauffes
  • 199*110*50mm (L*W*H)
Précédent: Kit CNC 3 axes (moteur pas à pas nema 34 (8,5Nm) + Driver + source de courant)
Suivant: Kit CNC 3 axes unique (moteur pas à pas nema 23 (1,26Nm) + source de courant + contrôleur)
Spécification du moteur
Angle par pas(°) 1,8 / 1,8
Longueur du moteur(mm) 48
Couple de maintien (Ncm) 45
Couple de maintien (oz.in) 63,7
Inductance de Phase(mH) 2,8
Longueur de câble(mm) 1000
Dimension de la bride Nema 17
Nombre de câble 4
Résistance de Phase(ohm) 1,65
Courant Nominal (A) 1,68
Diamètre de l'arbre(mm) 5
Longueur d'arbre(mm) 24
Spécification du pilote pas à pas
Tension de conduite(V) 12 - 30
Courant de sortie(A) 0,7 - 3,5
Micropas (étapes/rév.) 200 - 3200
Entrée d'impulsion maximale(kHZ) 40
Spécification physique
Poids(g) 3000
