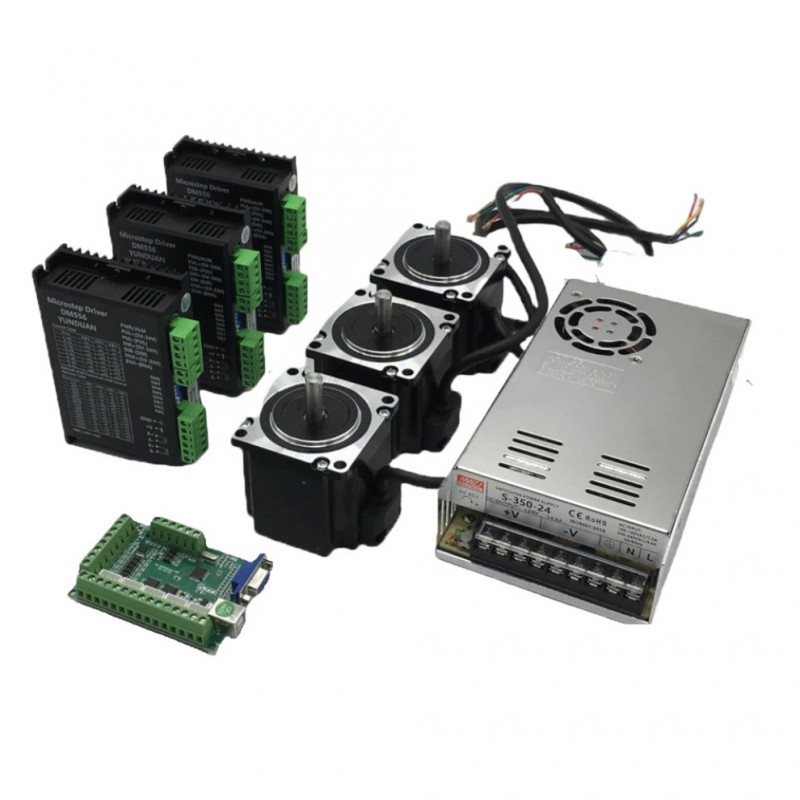

Kit CNC 3 axes avec moteur pas à pas Nema 23 de 3 Nm, contrôleur de moteur et alimentation.
Kit CNC 3 axes avec moteur pas à pas Nema 23 de 3 Nm, contrôleur de moteur et alimentation.
Caractéristiques :

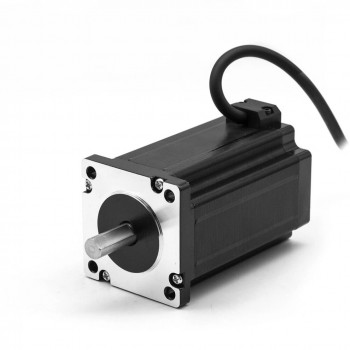

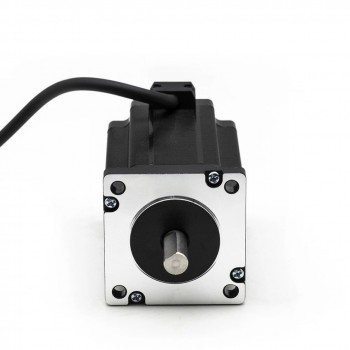

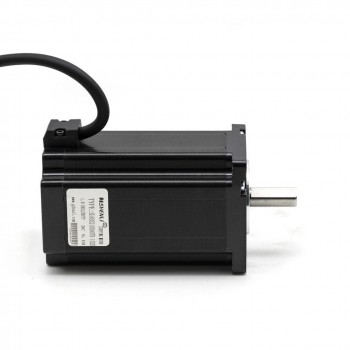

3 x Moteurs pas à pas NEMA 23 : (Modèle : 57HS11230A4)
Couple de maintien : 3 Nm

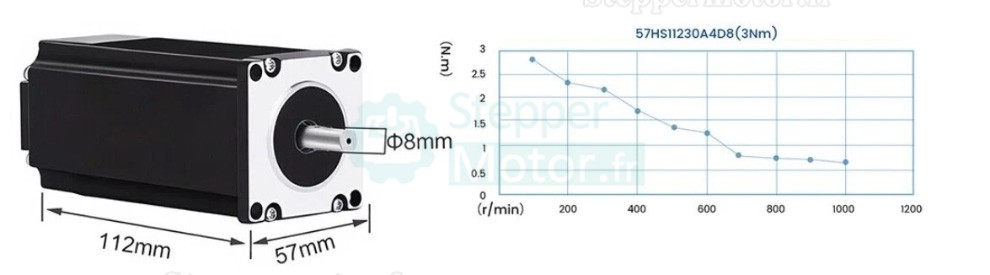

Dimensions du carter : 57 x 57 x 112 mm
Arbre : 8 mm (avec méplat de 7,5 mm)
Angle de pas : 1,8° (200 pas/tour)
Phase / Fils : 2 phases, 4 fils
Courant : 3 A/phase

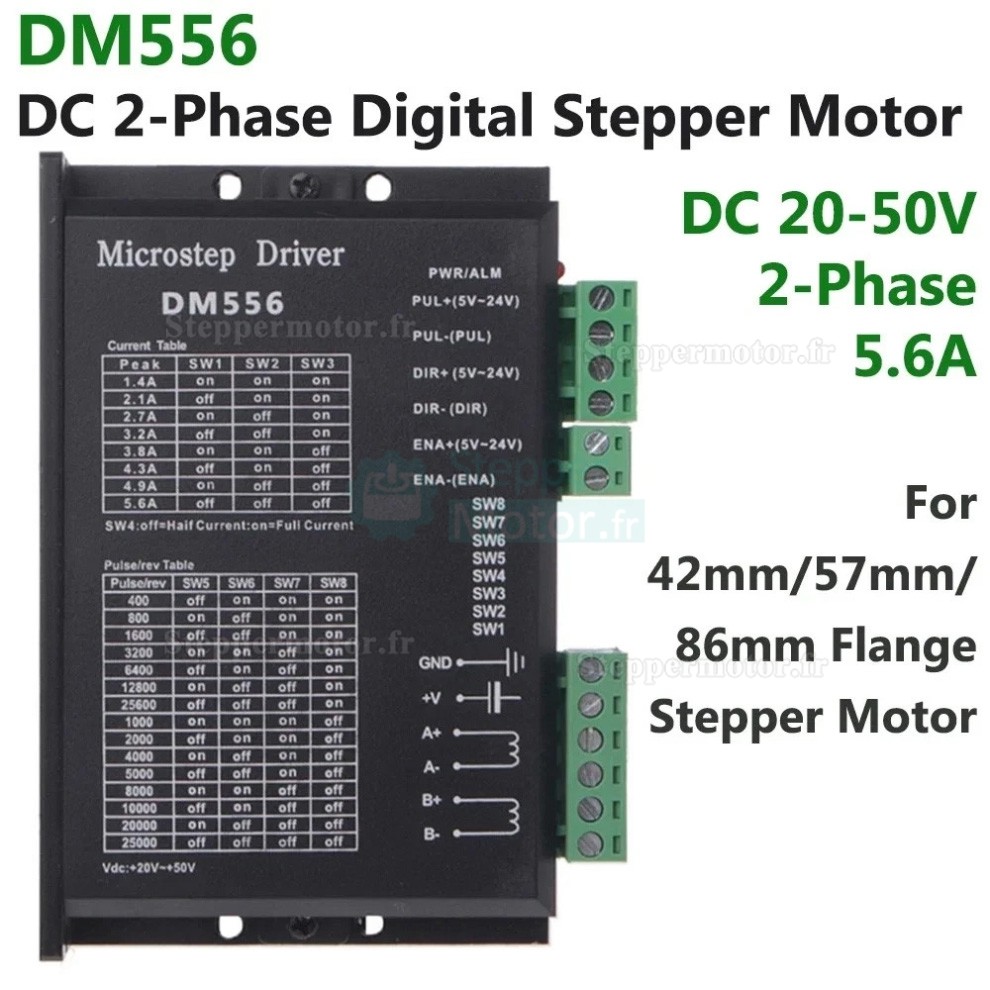

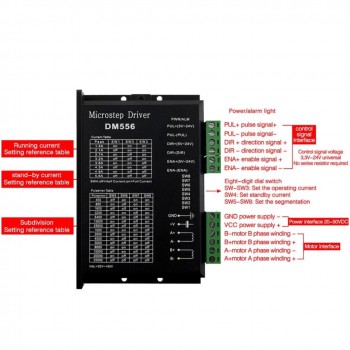

3 x Pilotes pas à pas DM556 :
16 résolutions de micropas sélectionnables (jusqu'à 25 600 pas/tour)
Courant de sortie réglable sur 8 niveaux
Tension de fonctionnement : DC 20–50 V
Compatible avec les moteurs jusqu'à 5,6 A

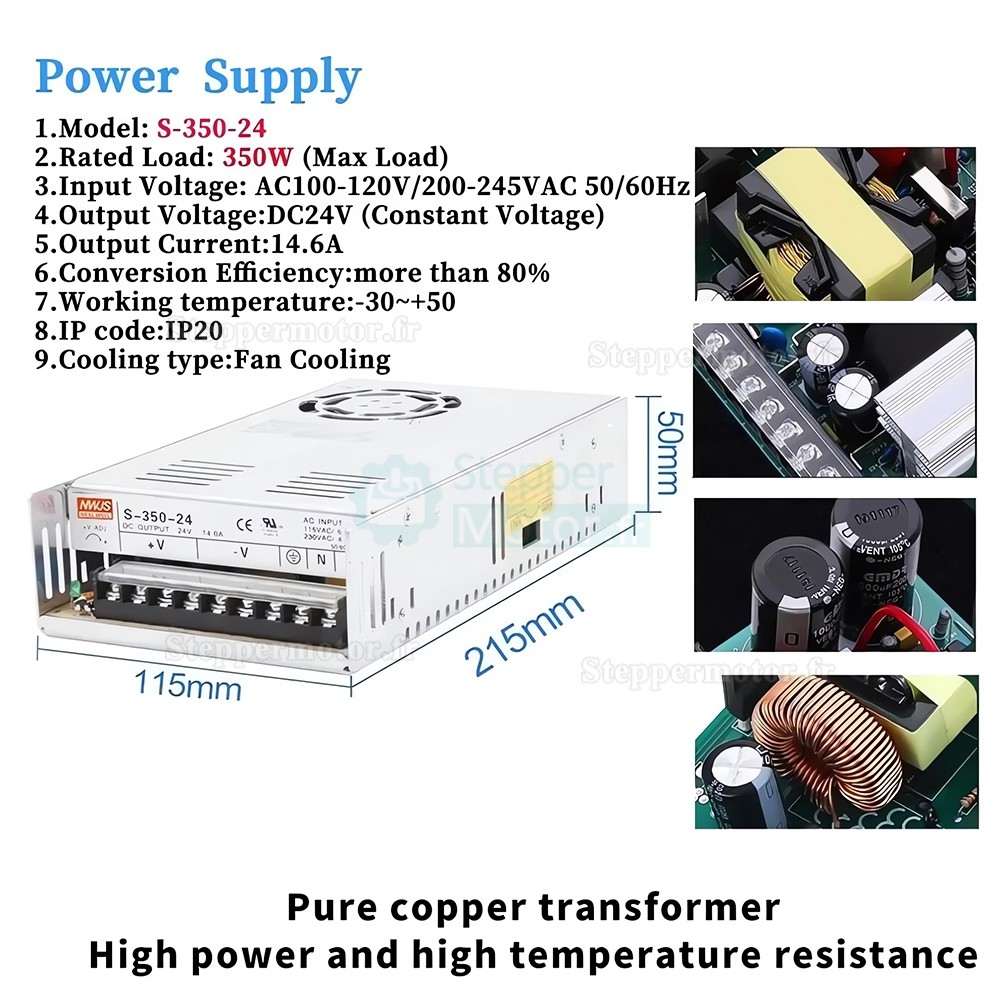

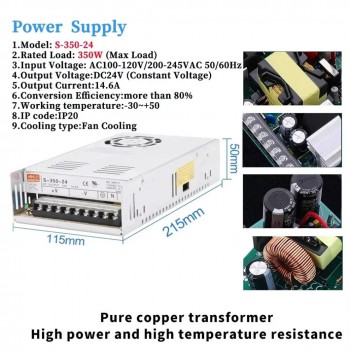

1 x Alimentation à découpage 350 W :
Sortie : DC 24 V
Rendement : > 90 %

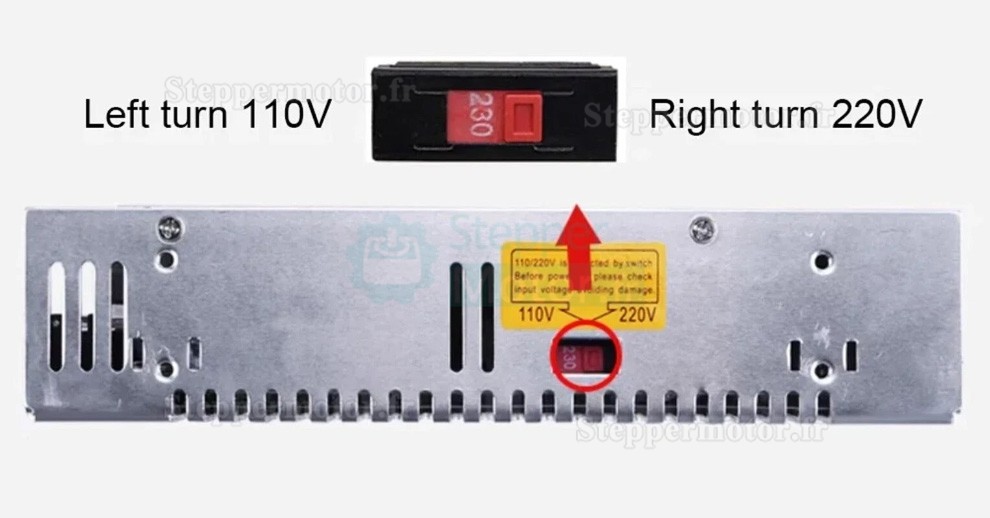

Tension d'entrée : AC 110 V / 220 V (commutable)
Protections : Contre les surintensités, les surtensions et les surcharges
Boîtier : Conception ventilée pour la dissipation thermique

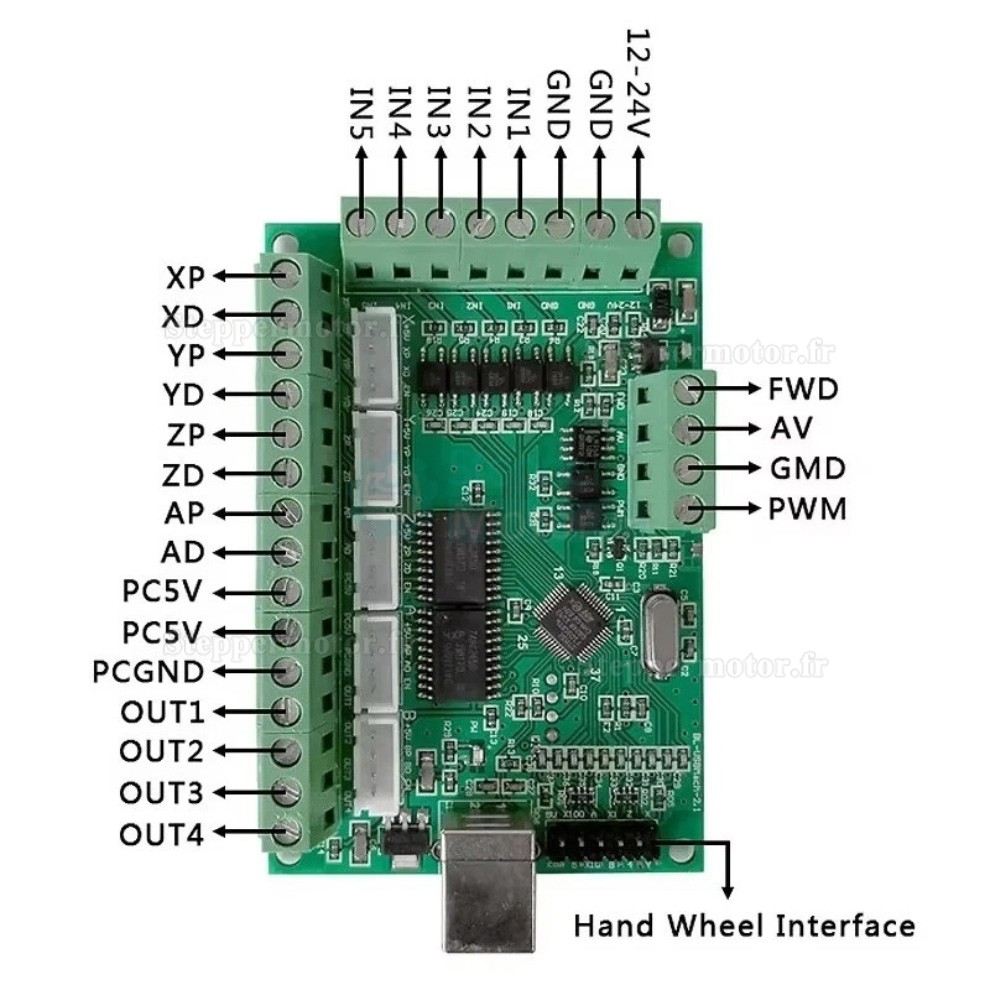

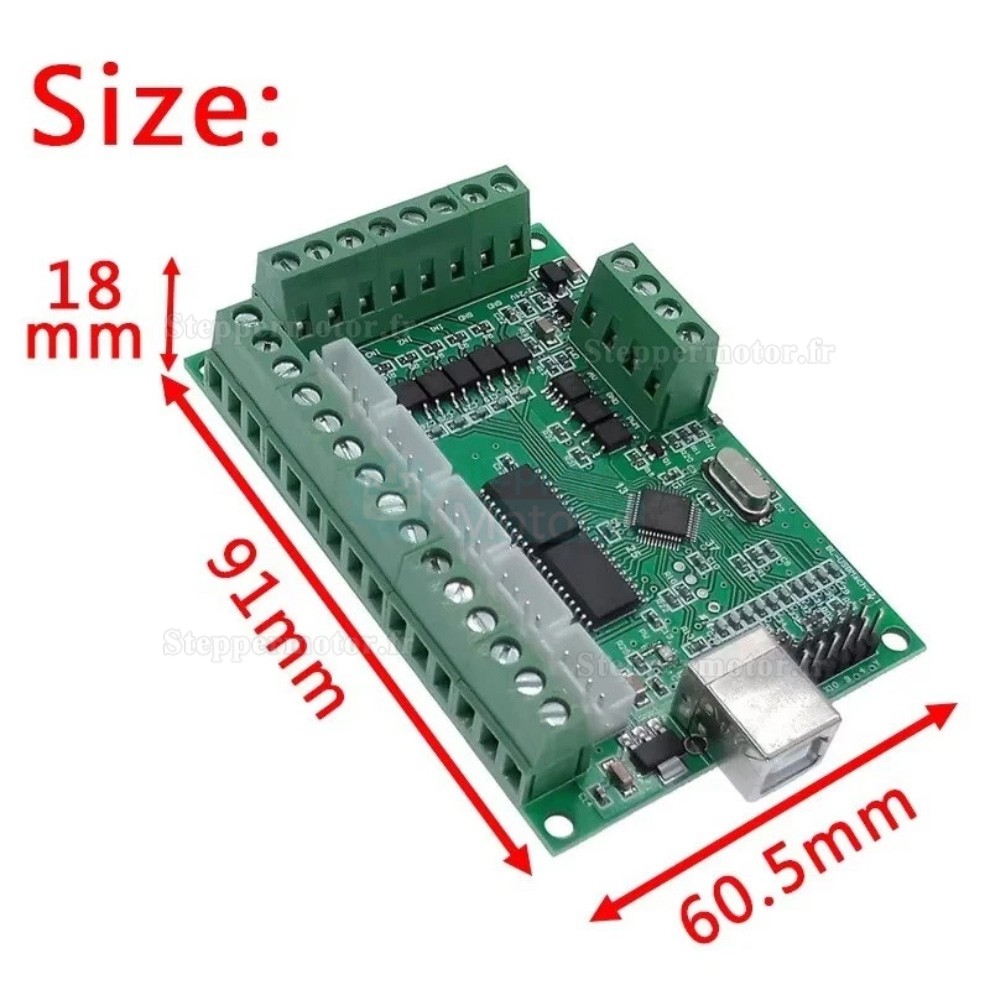

1 x Carte de contrôle 5 axes Mach3 :
Supporte l'interpolation linéaire jusqu'à 5 axes
Protections : Contre les surintensités, les surtensions et les erreurs de position
.jpg "Kit CNC 3 axes avec moteur pas à pas Nema 23 de 3 Nm, contrôleur de moteur et alimentation.")

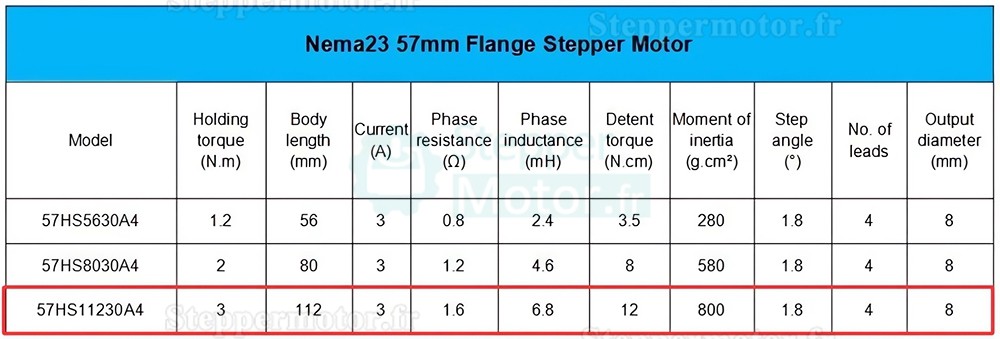

| Spécification du moteur | |
|---|---|
| Bipolaires / Unipolaire | Bipolaires |
| Longueur du moteur(mm) | 112 |
| Couple de maintien (Ncm) | 300 |
| Couple de maintien (oz.in) | 424.84 |
| Inductance de Phase(mH) | 6.8 |
| Longueur du moteur(mm) | 112 |
| Dimension de la bride | Nema 23 |
| Nombre de câble | 4 |
| Résistance de Phase(ohm) | 1.6 |
| Courant Nominal (A) | 3 |
| Diamètre de l'arbre(mm) | 8 |
| Longueur d'arbre(mm) | 19 |
| Type d'arbre | D-cut |
| Arbre simple/double arbre | Arbre simple |
| Angle par pas(°) | 1.8 |
| Nombre de phases | 2 |
| Spécification du kit CNC | |
| Nombre d'axes | 3 |
| Boucle ouverte/ Boucle fermée | Boucle ouverte |
| Spécification du pilote pas à pas | |
| Tension de conduite(V) | 20 - 50 |
| Micropas (étapes/rév.) | 400 - 25600 |
| Courant de sortie(A) | 0 - 5.6 |
