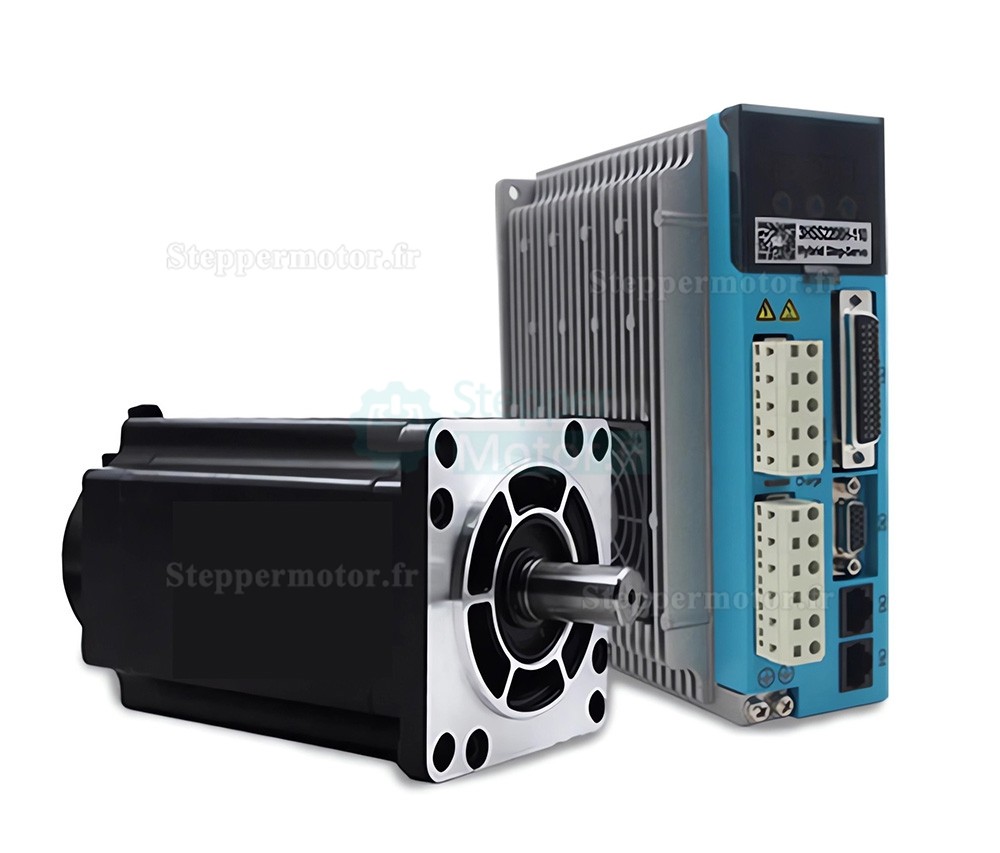

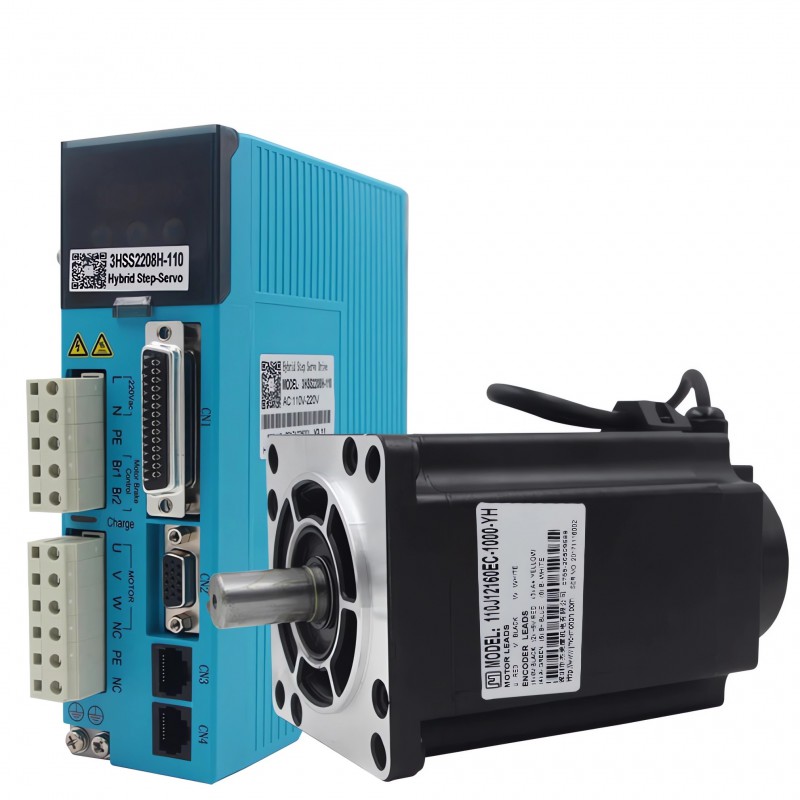

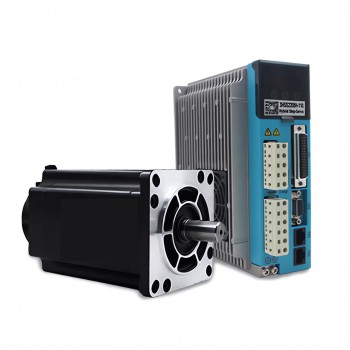

Kit moteur pas à pas à boucle fermée NEMA 42 12/16/20 N.m avec moteur pas à pas triphasé et driver
- Manuels et Documentation:
Kit moteur pas à pas à boucle fermée NEMA 42 12/16/20 N.m avec moteur pas à pas triphasé et driver

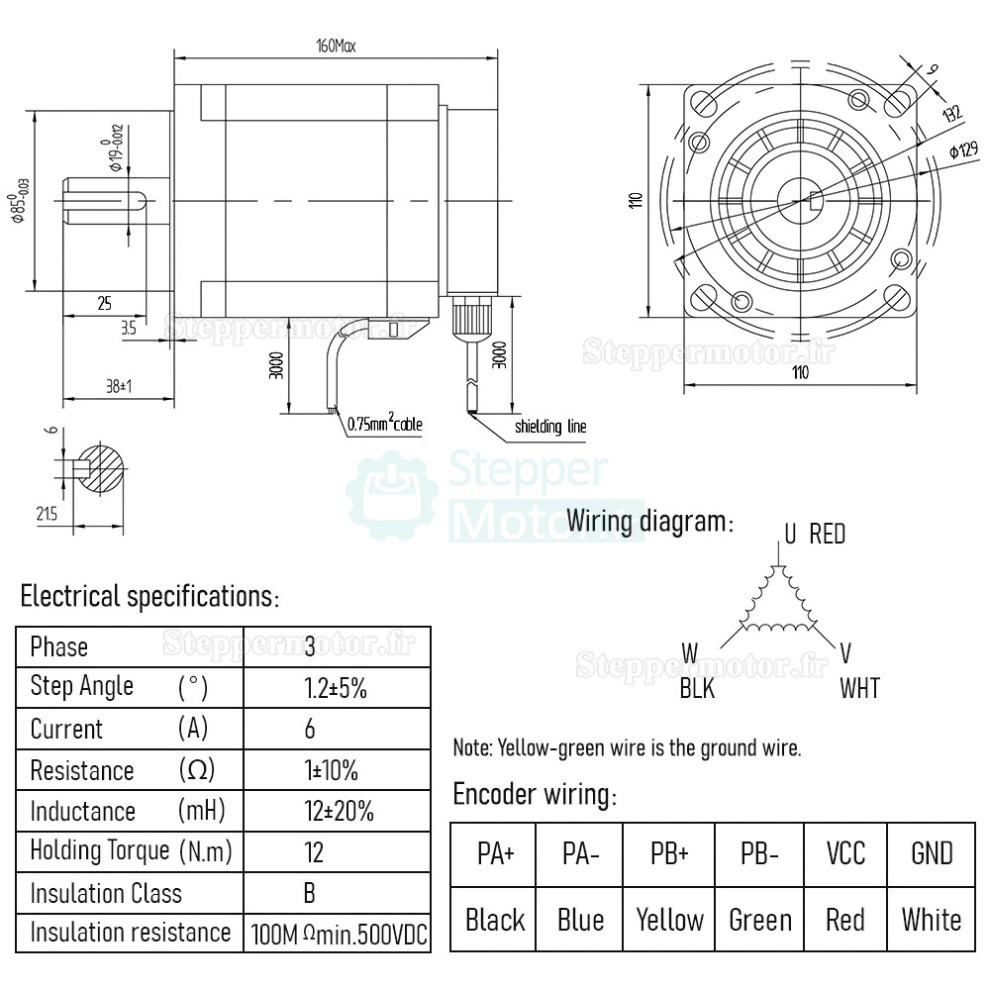

Paramètres du moteur :
Dimensions : NEMA42 110 mm
Angle de pas / Phase : 1,2 degré / 3 phases
Courant de phase : 6,8 A
Couple de maintien : 12 / 16 / 20 N.m
Longueur du corps : 160 mm / 185 mm / 190 mm
Diamètre de l'arbre : 19 mm (clavette 6 mm)
Vitesse : 0–2000 tr/min
Encodeur : 1000 lignes
Classe d'isolation : B
Résistance par phase : 1,24 ohm
Inductance par phase : 22 mH

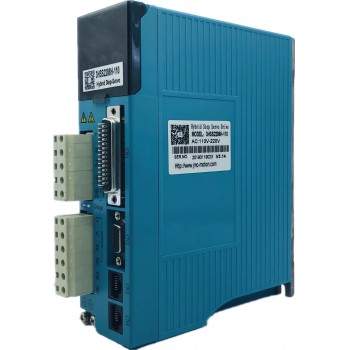

Paramètres du driver :
Modèle : 3HSS2208H-110
Type : Driver numérique à affichage 32 bits DSP en boucle fermée
Tension d'entrée : 110–250 VAC
Courant crête maximum : 6 A
Courant du signal d'entrée : 7–20 mA
Fréquence de réponse impulsionnelle : 200 kHz
Débit de communication par défaut : 57,6 kbit/s
Fonctions de protection : Sur-tension, sur-intensité, erreur de suivi, hors tolérances
Compatibilité du signal d'entrée : Signal 4,5–28 V (ne nécessite pas de résistance)
Méthode de contrôle : Contrôle vectoriel en boucle fermée 32 bits DSP
Contenu du colis :
1 × Moteur pas à pas triphasé à boucle fermée NEMA42, diamètre d'arbre 19 mm avec encodeur 1000 lignes (12/16/20 Nm)
1 × Driver pour moteur triphasé 3HSS2208H
1 × Câble de prolongation d'encodeur 3 m
Size Chart:
| Spécification du kit CNC | |
|---|---|
| Nombre d'axes | Axe unique |
| Boucle ouverte/ Boucle fermée | Boucle fermée |
| Spécification du moteur | |
| Couple de maintien (Ncm) | 1200 / 1600 / 2000 |
| Couple de maintien (oz.in) | 1699.34 / 2265.79 / 2832.24 |
| Inductance de Phase(mH) | 12 / 16 / 19 |
| Longueur du moteur(mm) | 160 / 185 / 210 |
| Dimension de la bride | NEMA 42 |
| Résistance de Phase(ohm) | 1 / 1.6 |
| Courant Nominal (A) | 6 |
| Diamètre de l'arbre(mm) | 21.5 |
| Longueur d'arbre(mm) | 34.5 |
| Type d'arbre | Key-Way |
| Arbre simple/double arbre | Arbre simple |
| Angle par pas(°) | 1.2 |
| Nombre de phases | 3 |
