Moteur pas à pas intégré en boucle fermée Nema 23 série HBT57 1,2 Nm/2 Nm/3 Nm avec encodeur de ligne 1000
- Manuels et Documentation:
Moteur pas à pas intégré en boucle fermée Nema 23 série HBT57 1,2 Nm/2 Nm/3 Nm avec encodeur de ligne 1000

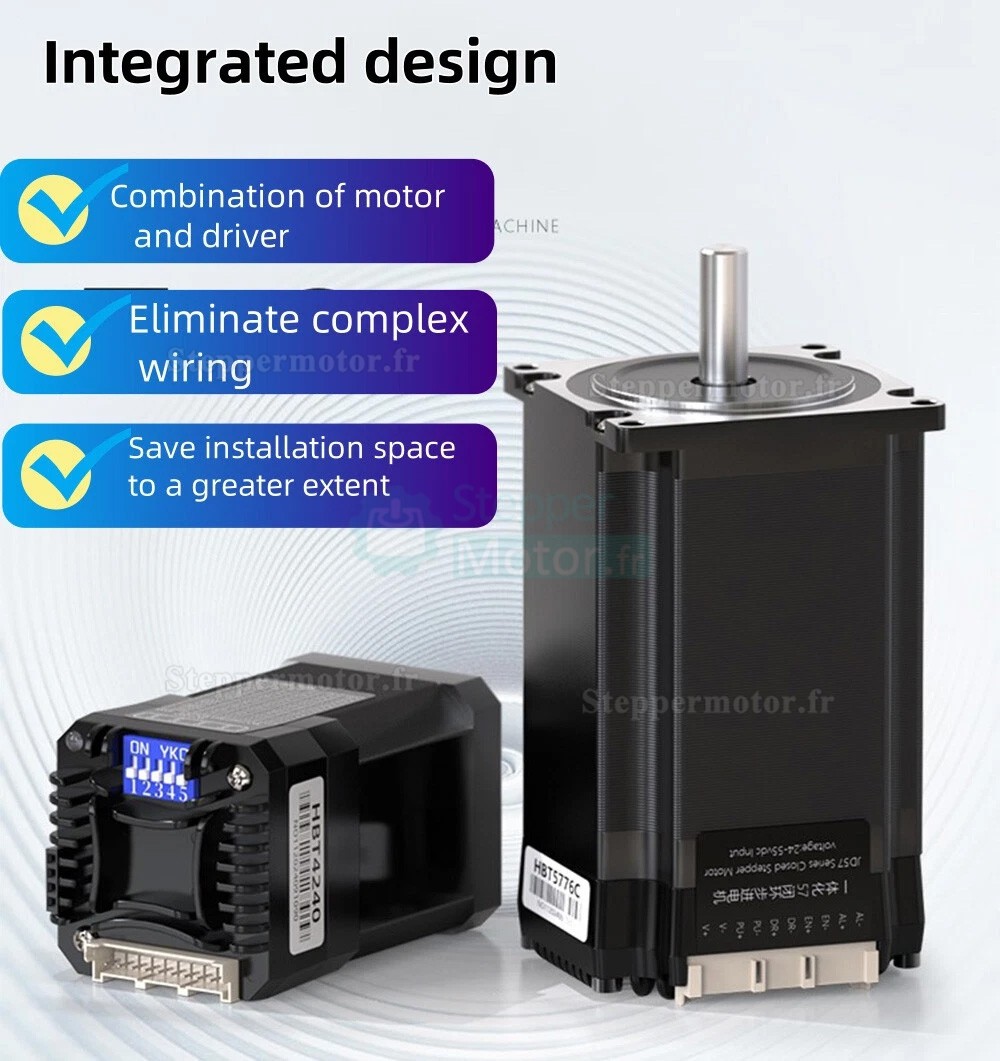

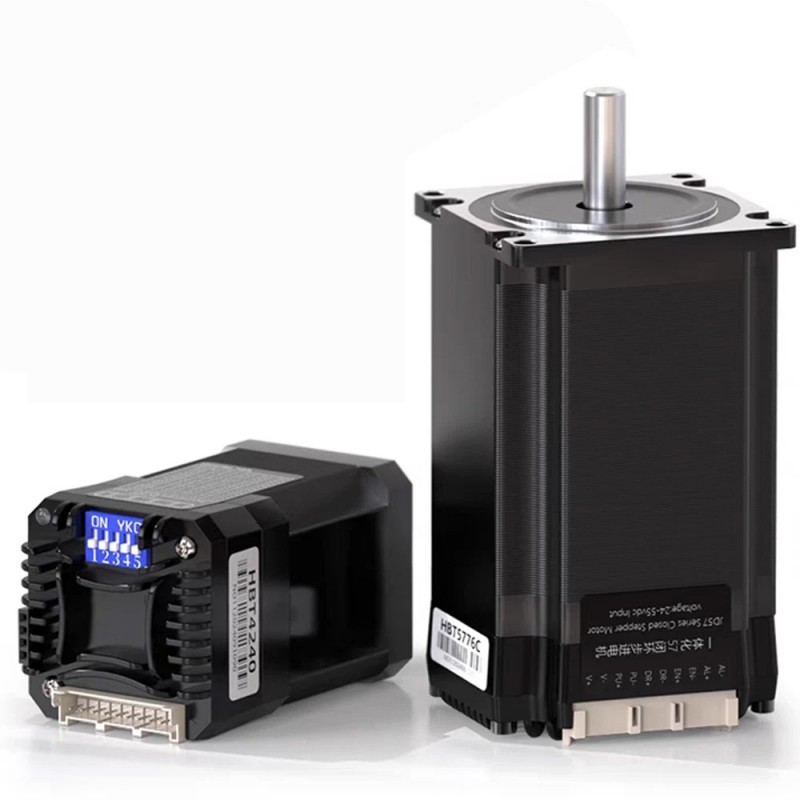

Ce produit est une unité intégrée moteur-pilote. Il intègre un codeur de position et une technologie de contrôle vectoriel, conçu pour résoudre le problème de pas perdus commun aux moteurs pas à pas traditionnels.
Spécifications :
Moteur & Pilote : Conception intégrée
Technologie de contrôle : Fonctionne avec contrôle en boucle fermée FOC et SPWM
Courant : Courant crête 5,0 A, courant moyen 3,8 A
Tension d'entrée : 24 VDC à 55 VDC

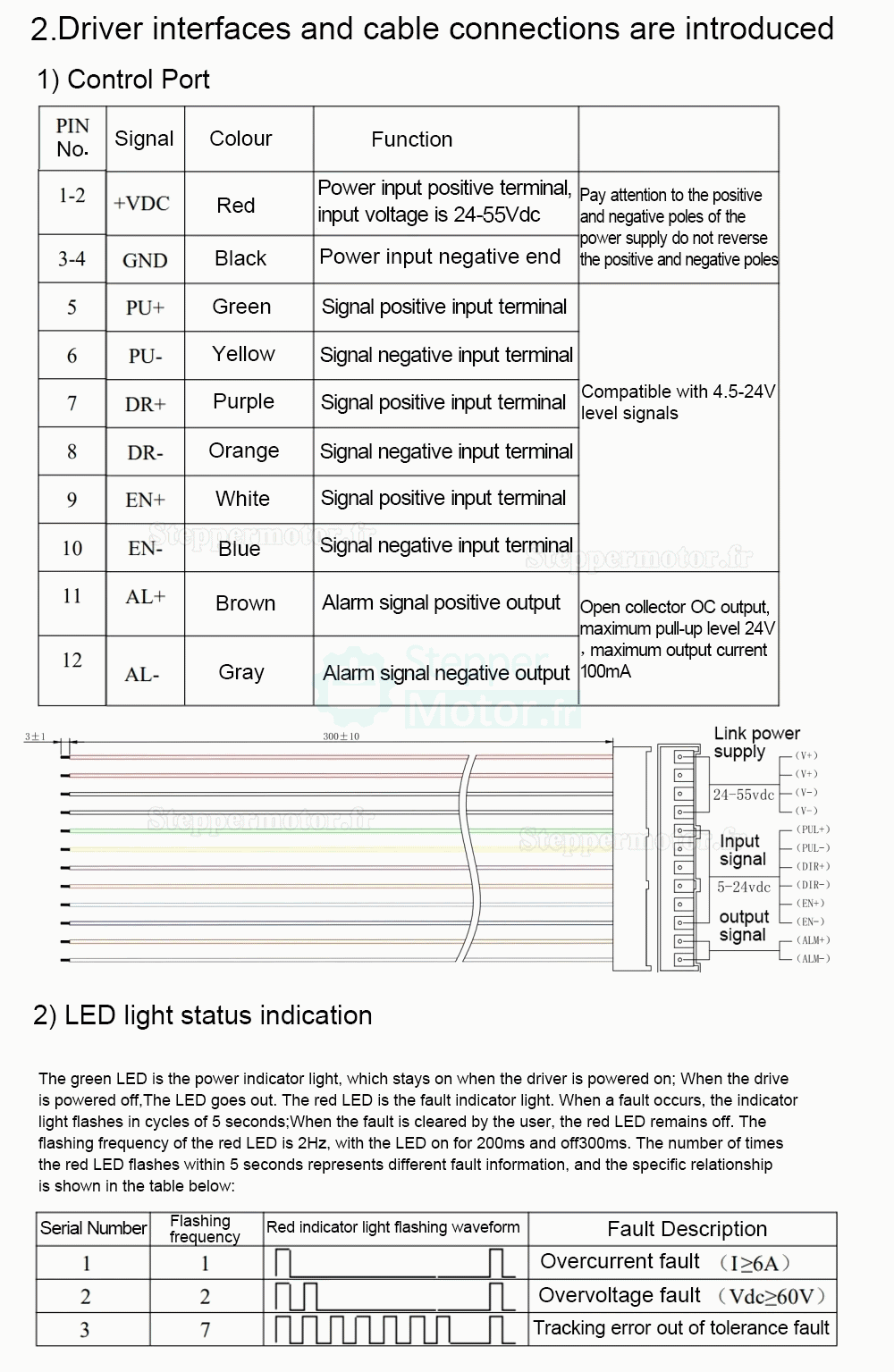

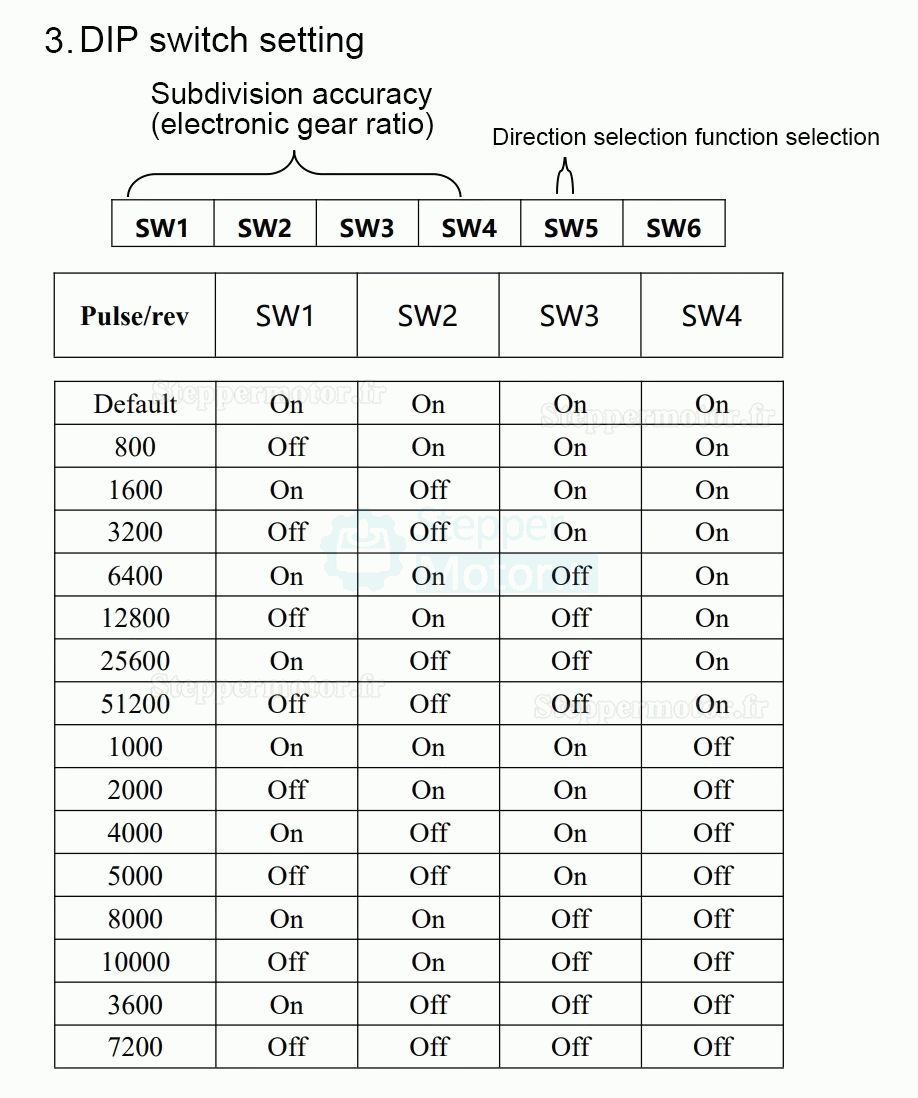

Commande d'entrée : Accepte les signaux de commande impulsion/sens différentiels et à masse commune
Fonctions de protection : Inclut les protections contre la surtension, la sous-tension, la surintensité et l'écart de position
Compatibilité du signal : Signal d'entrée de 3,3 V à 28 V

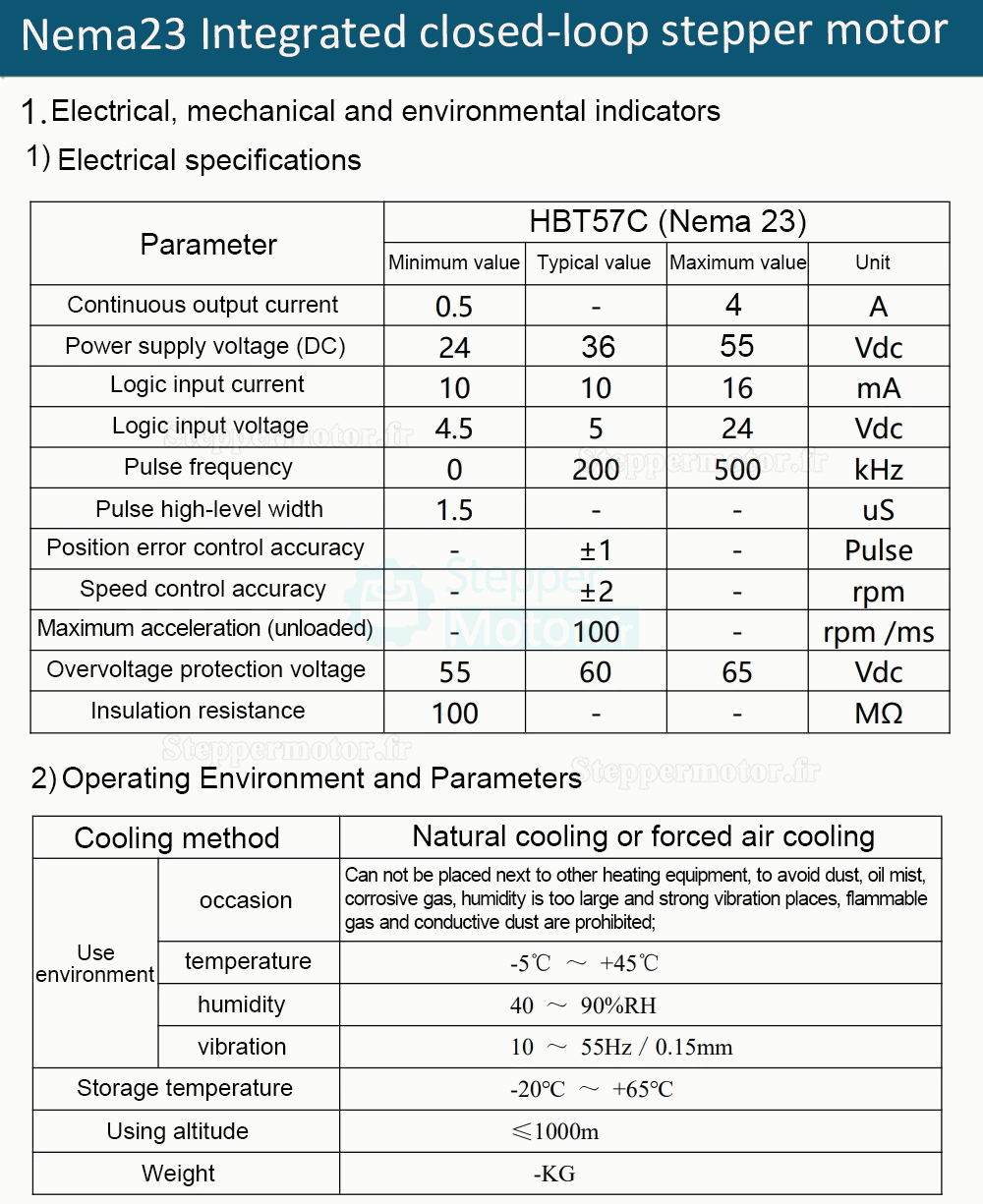

Caractéristiques techniques :
Modèle : HBT57
Couple nominal : 1,2 N.m, 2 N.m, 3 N.m
Diamètre de l'arbre du moteur : 8 mm
Longueur du corps : 55 mm / 76 mm / 112 mm
Tension d'entrée : 20 VDC à 48 VDC
Courant de sortie : 3,0 à 4,2 A
Fréquence du signal pas à pas : 200 kHz
Courant d'entrée du signal de contrôle : 7 à 16 mA
Protection contre les surtensions : 55 VDC
Tension du signal d'entrée : 5 VDC
Résistance d'isolement : 100 MΩ
Type d'encodeur : Codeur magnétique 1000 lignes
.jpg "Moteur pas à pas intégré en boucle fermée Nema 23 série HBT57 1,2 Nm/2 Nm/3 Nm avec encodeur de ligne 1000")

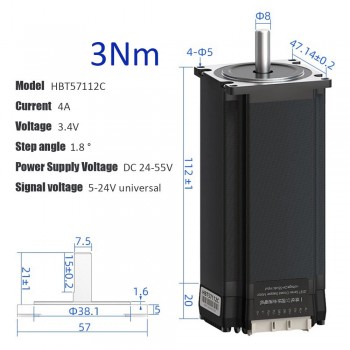

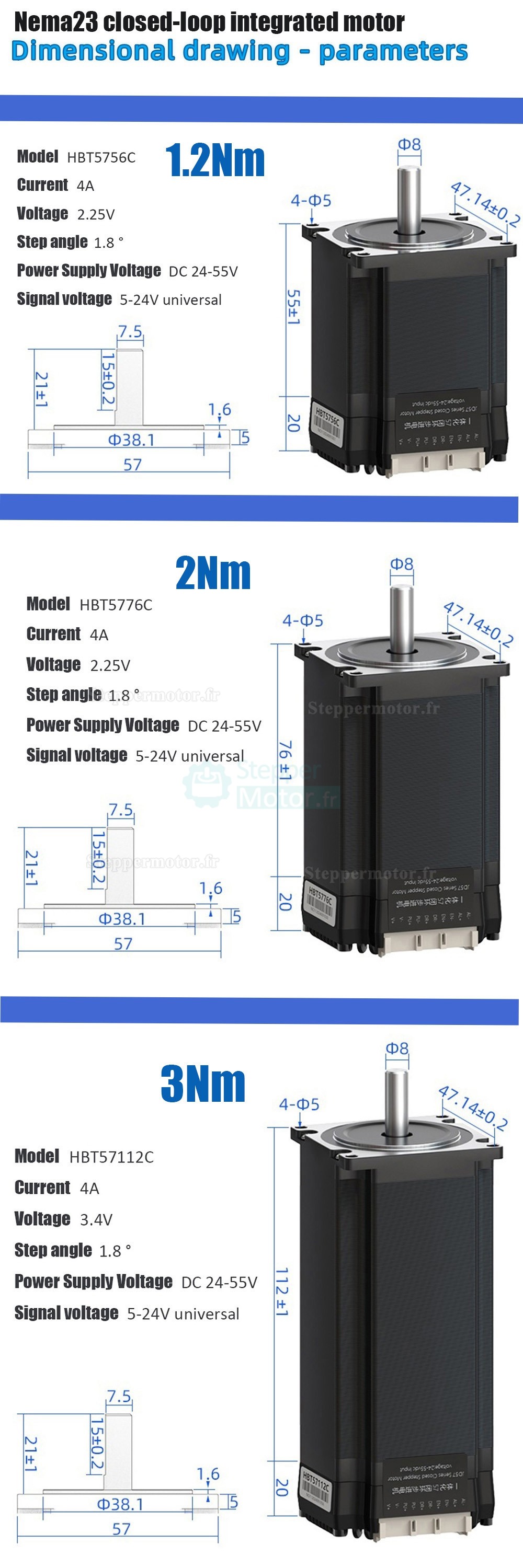

| Spécification physique | |
|---|---|
| Longueur du moteur(mm) | 75 / 96 / 132 |
| Taille du cadre(mm) | 57 x 57 |
| Diamètre de l'arbre(mm) | 8 |
| Longueur d'arbre(mm) | 19.4 |
| Type d'arbre | D-cut |
| Arbre simple/double arbre | Arbre simple |
| Poids(g) | 1000 / 1200 / 1500 |
| Longueur de D-Cut | 15 |
| Spécification électrique | |
| Couple de maintien (Ncm) | 1.2 / 2 / 3 |
| Couple de maintien (oz.in) | 169.93 / 283.22 / 424.83 |
| Courant Nominal (A) | 4 |
| Angle par pas(°) | 1.8 |
| Type de moteur | Moteur pas à pas en boucle fermée |
| Nombre de phases | 2 |
| Tension de phase (V) | 2.25 / 3.4 |
