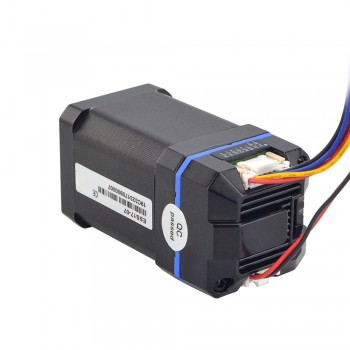

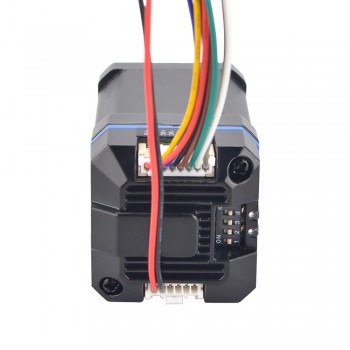

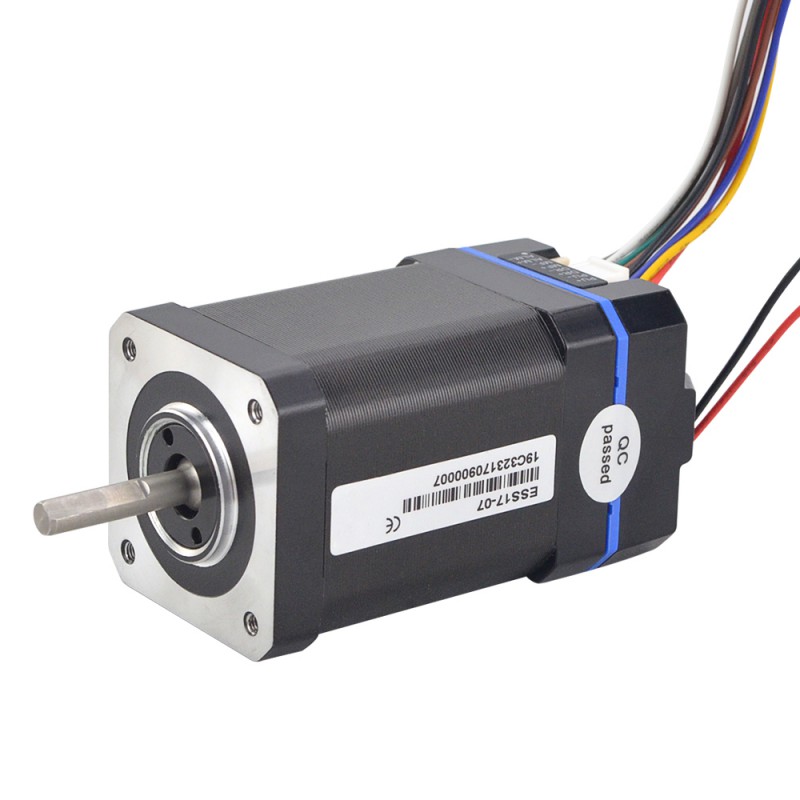

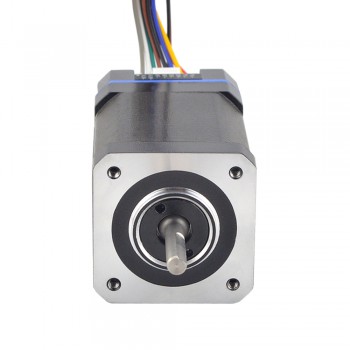

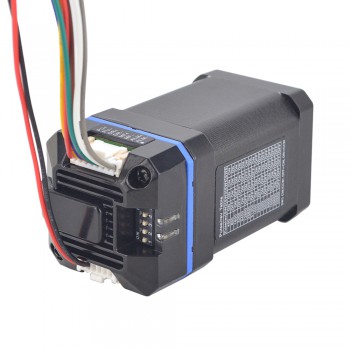

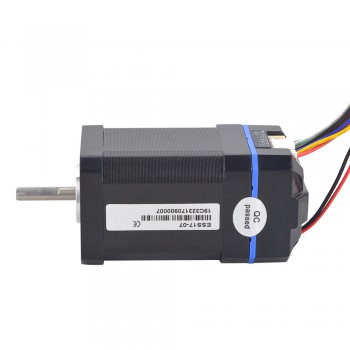

Moteur pas à pas intégré en boucle fermée Nema 17 ESS17-07 24-36VDC 0,60Nm 1000CPR Série ESS

Moteur pas à pas intégré en boucle fermée Nema 17 ESS17-07 24-36VCC 0,60Nm 1000CPR Série ESS

Spécifications électriques:

• Numéro de pièce du fabricant: ESS17-07
• Couple de maintien: 0,6Nm(85oz.in)
• Tension d'entrée: 24 - 36VCC
• Courant de crête de sortie: 0,8 - 2,0A
• Courant d'entrée logique:10mA
• Tension d'entrée logique:5V
• Type d'encodeur: Incrémentale
• Type de sortie du codeur: Différentiel
• Résolution: 1000CPR
• Canaux de signal de sortie du codeur: 2
• Résistance d'isolement: Plus de 100MΩ
• Résistance diélectrique: 500VCA pendant 1MIN,

Spécifications physiques:

• Dimension de la bride: 42 x 42mm
• Longueur du moteur: 60mm
• Diamètre de l'arbre: Φ5mm
• Longueur de D-Cut: 15mm
• Longueur d'arbre: 24mm
• Poids: 531g

Rapport

Ressources

• Fiche technique: ESS17-07.pdf
• Courbe de couple: ESS17-07 Torque Curve.pdf
• ESS17-07.IGS
