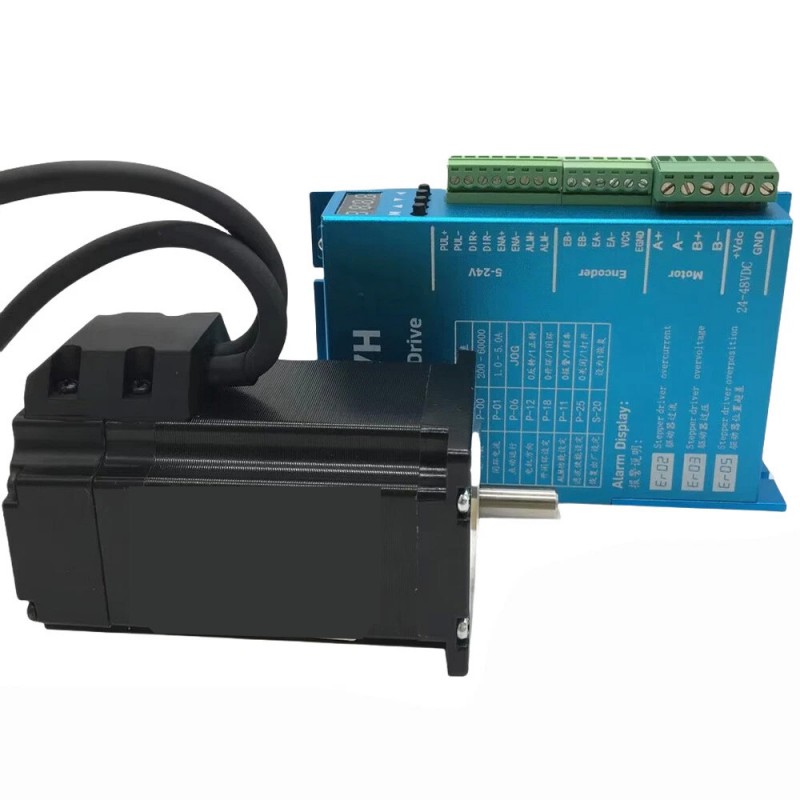

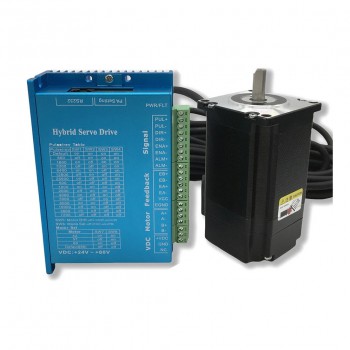

Kit moteur pas à pas à boucle fermée NEMA 34 86HB250 + HBS86H (moteur pas à pas à boucle fermée + driver)

Kit moteur pas à pas à boucle fermée NEMA 34 86HB250 + HBS86H (moteur pas à pas à boucle fermée + driver)

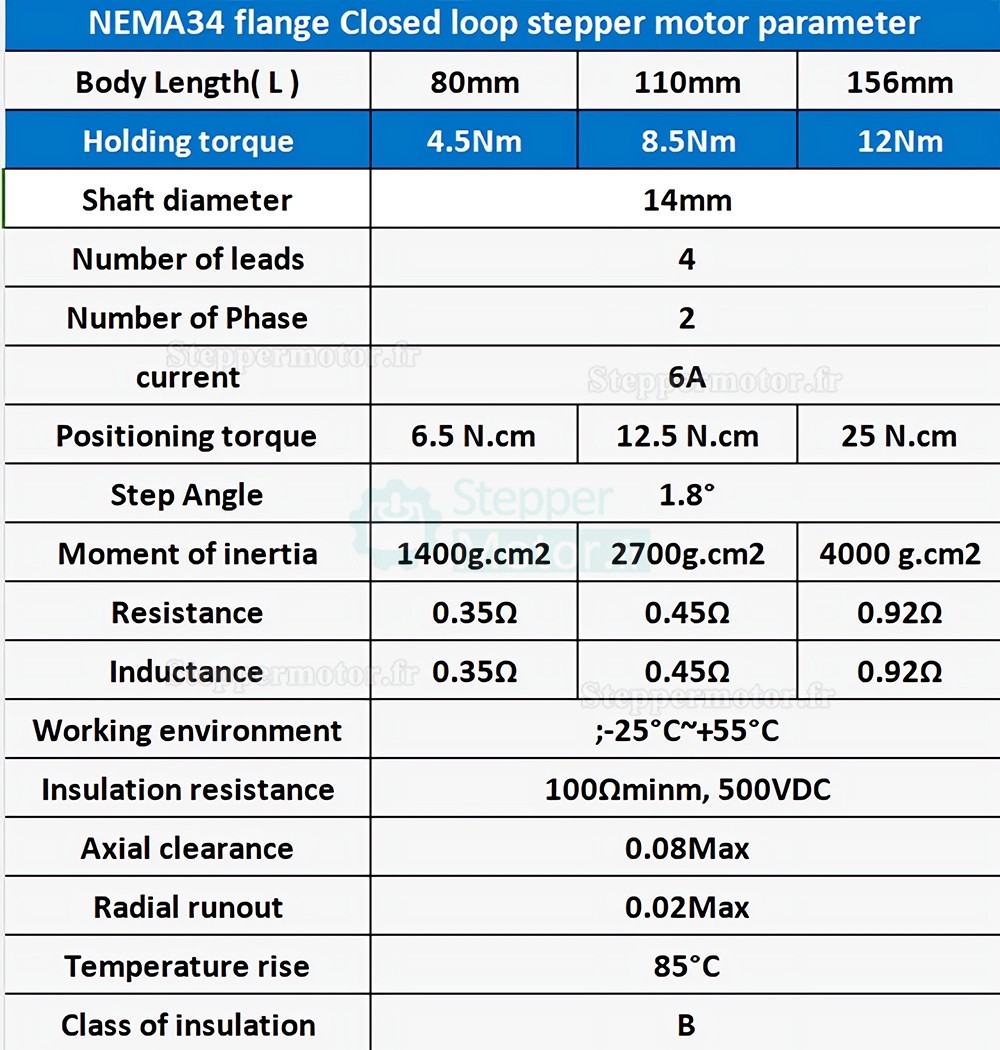

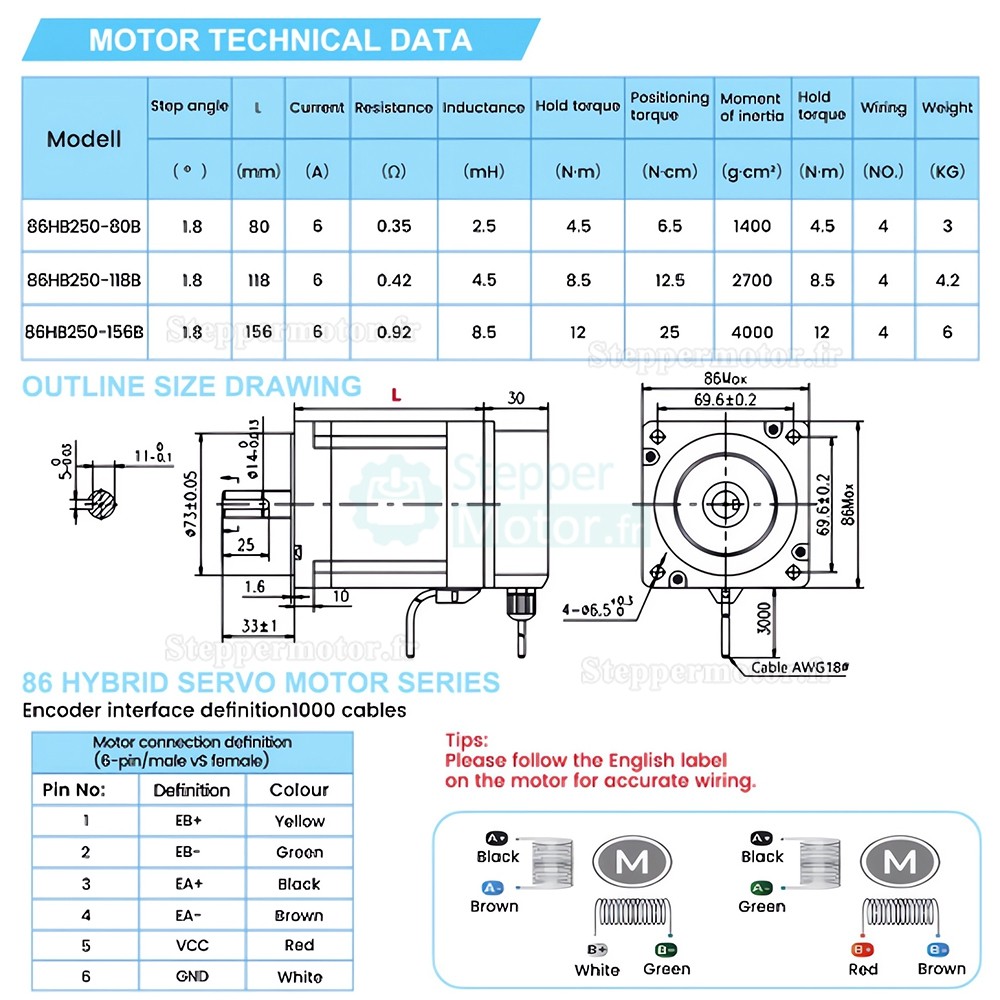

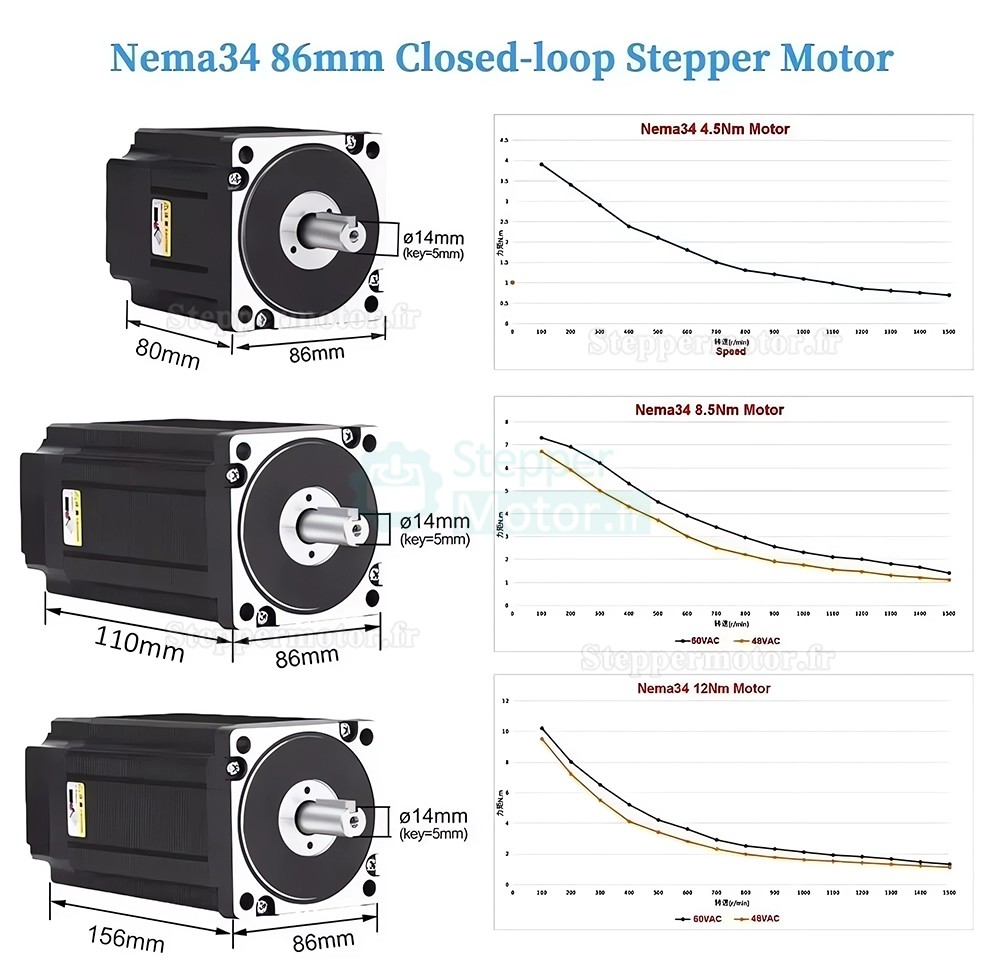

Paramètres du moteur à boucle fermée NEMA34 :
Spécifications :
Bride : NEMA 34 86 mm
Angle de pas : 1,8 degré
Phase : 2 phases
Couple de maintien : 4,5 / 8,5 / 12 Nm
Longueur du moteur : 80 / 110 / 156 mm
Vitesse nominale : 1000 tr/min
Codeur : 1000 lignes
Résistance : 0,35 / 0,45 / 0,92 ohm
Inductance : 0,35 / 0,45 / 0,92 mH
Classe d'isolation : B

Contenu du colis :
1 x Moteur pas à pas à boucle fermée NEMA34
1 x Driver HBS86H (pour NEMA34)
1 x Câble de codeur 3 m
1 x Câble d'alimentation 3 m

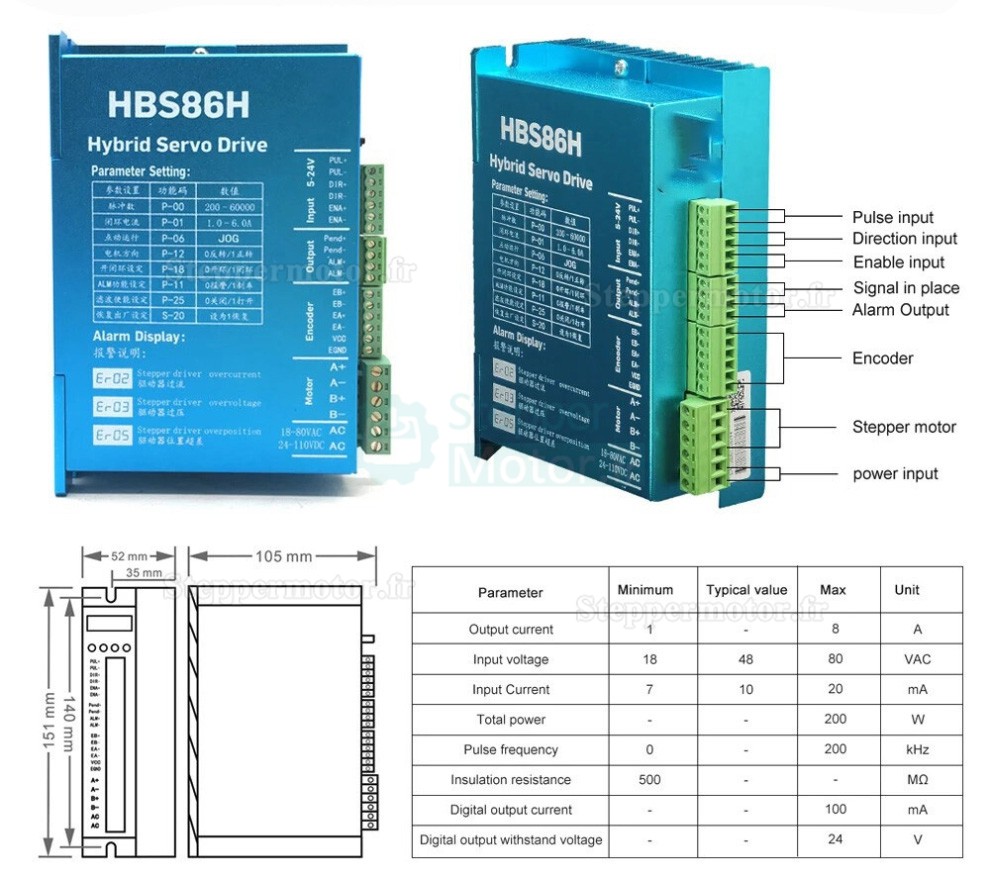

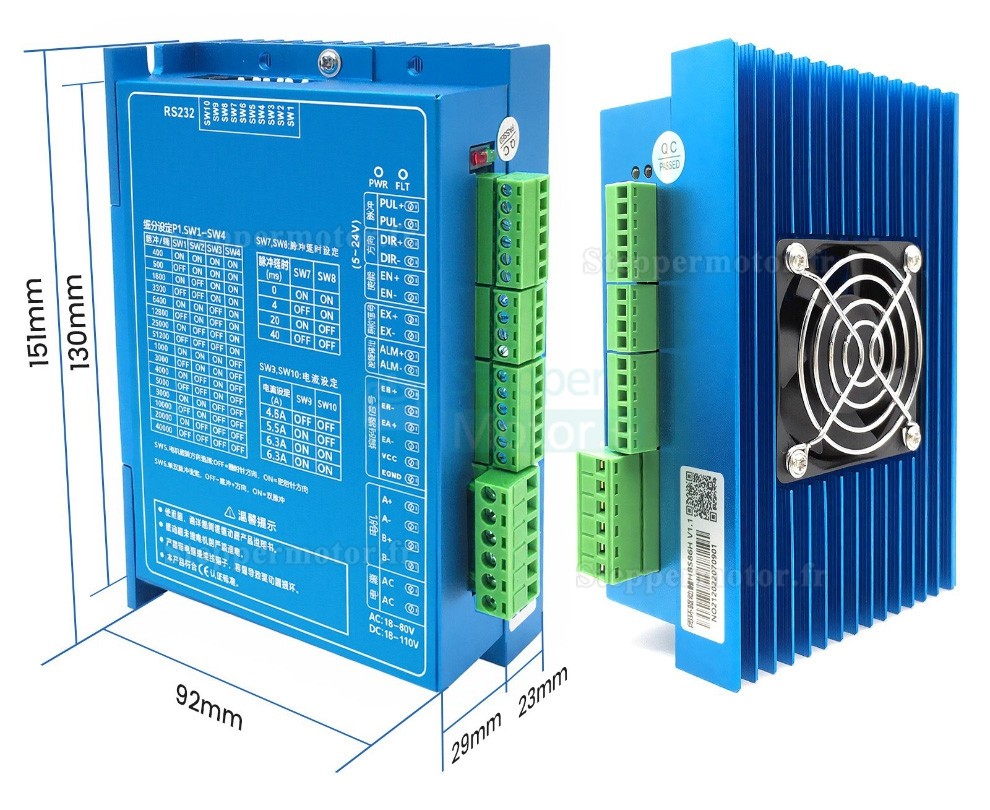

Caractéristiques fonctionnelles du driver HBS86H :
Modèle : HBS86H
Type : Driver pas à pas à boucle fermée DSP
Courant crête maximum : 8 A
Fréquence de réponse impulsionnelle : 200 kHz
Subdivision en micropas : 200 à 51200 ppr
Tension d'entrée : 20–80 VAC / 30–110 VDC
Fonctions de protection : Sur-tension, sur-intensité, erreur de suivi, hors tolérances
Signal d'entrée : Supporte les modes PUL/DIR et CW/CCW (différentiel)
Compatibilité : Signal 5–24 V (ne nécessite pas de résistance)
Type de refroidissement : Refroidissement par air
Courant du signal logique : 7–16 mA

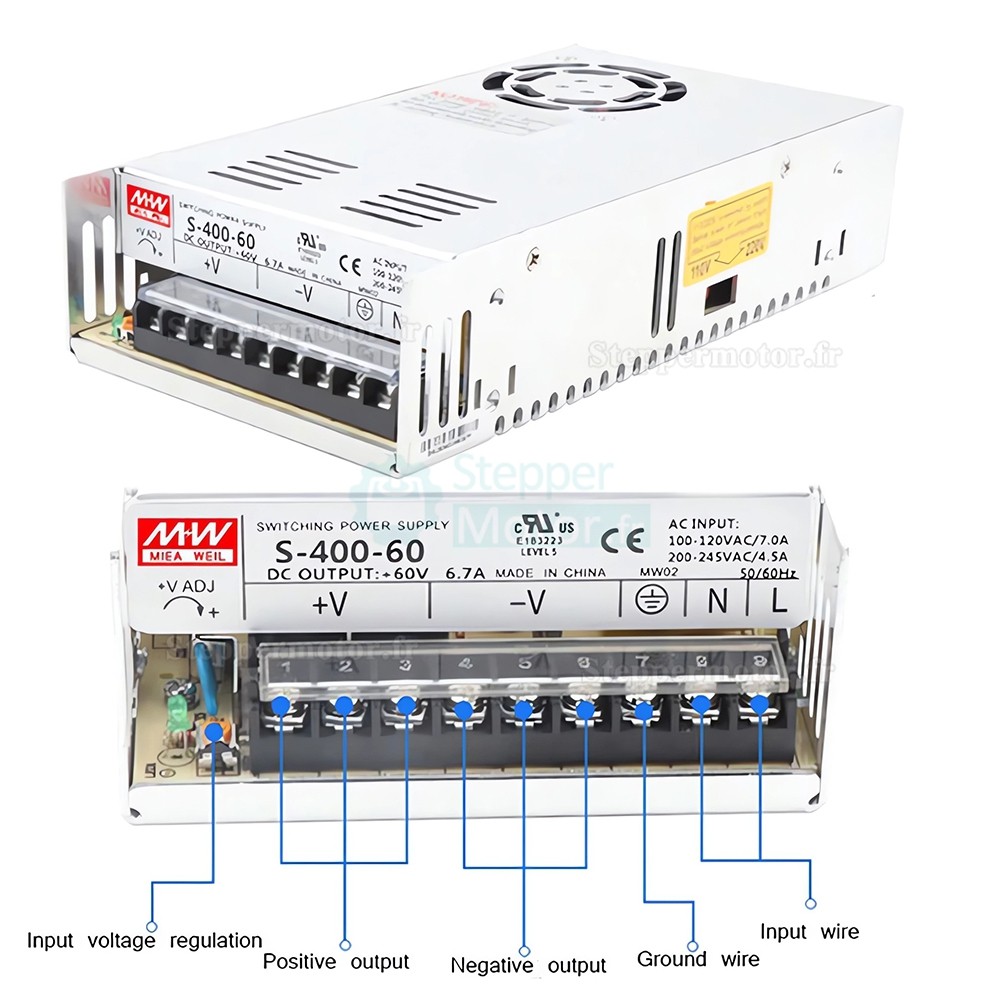

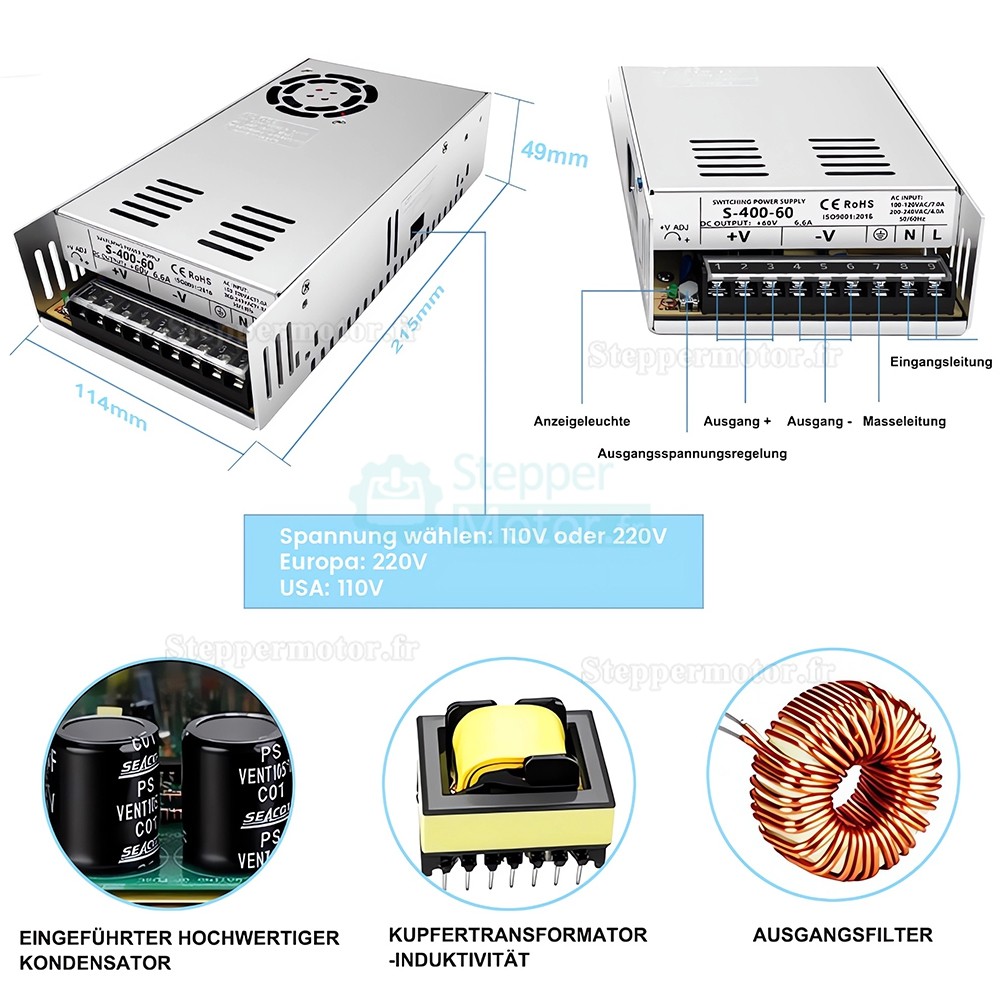

Paramètres de l'alimentation (Option) :
Modèle : S-400-60
Charge nominale : 400 W (Charge maximale)
Tension d'entrée : AC 100–120 V / 200–245 VAC 50/60 Hz
Tension de sortie : DC 60 V (Tension constante)
Courant de sortie : 6,6 A
Rendement de conversion : supérieur à 80 %
Température de fonctionnement : -30 à +50 °C
Indice de protection : IP20
Type de refroidissement : Refroidissement par ventilateur (fonctionnement avec un léger bruit)
