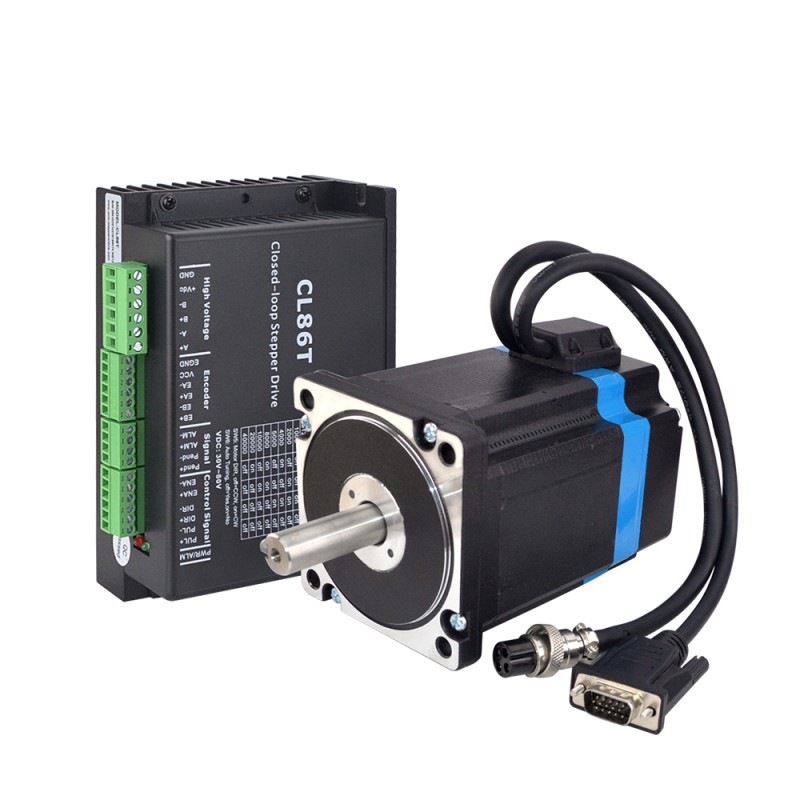

Kit Moteur Pas à Pas 1 Axe en Boucle Fermée 1-CL86T-34HS38 5,8 Nm 1,8 degrés (Moteur Nema 24 & Driver)

Kit Moteur Pas à Pas 1 Axe en Boucle Fermée 1-CL86T-34HS38 5,8 Nm 1,8 degrés (Moteur Nema 24 & Driver)
NO.:1-CL86T-34HS38
Poster un avis
Offre spéciale Noël 2024:
  • 6% de remise sur tous les produits
  • Valable jusqu'au 6 janvier 2025
  • Remarque: aucun code de coupon n'est nécessaire, veuillez passer commande directement!
Achat immédiat:€143,73
Quantité: - +


Plus vous achetez, Plus vous économisez:
2 - 4 5 - 9 10 - 49 50 - Max
€136,55 €133,67 €129,36 €125,04
Ajouter au panier

Kit Moteur Pas à Pas 1 Axe en Boucle Fermée 1-CL86T-34HS38 5,8 Nm 1,8 degrés (Moteur Nema 24 & Driver)



Ce kit CNC comprend:

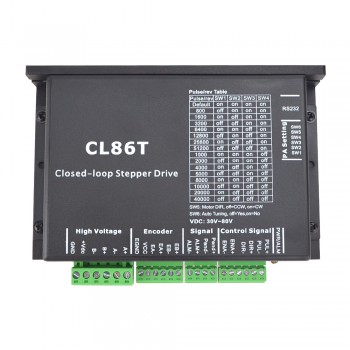

  • 1 x Driver pas à pas en boucle fermée 0~8,2A 24~80VCC pour moteur pas à pas Nema 34

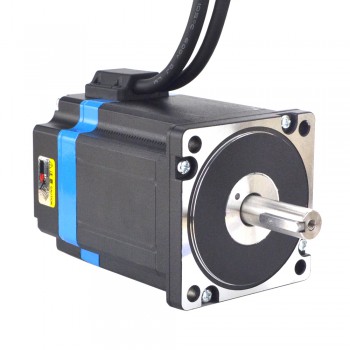

  • 1 x Moteur pas à pas en boucle fermée Nema 34, encodeur 5,8 nm/821,512 oz.in, 1000CPR

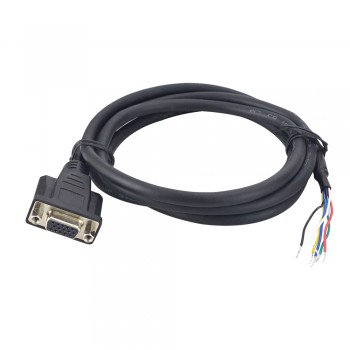

  • 1 x Câble d'extension d'encodeur de 1,7 m (67") de long pour pilote pas à pas en boucle fermée

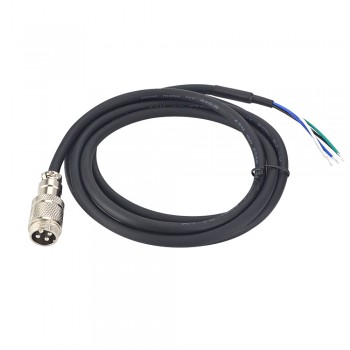

  • 1 x RV-4 AWG18 Câble d'extension de moteur de 1,7 m (67") de long avec prise d'aviation GX16 pour moteurs pas à pas à boucle fermée Nema 34 (juste pour le moteur modèle à prise d'aviation)

Spécification du moteur

  • Numéro de pièce du fabricant: 34HS38-6004D-E1000
  • Type de moteur: Bipolaire pas à pas
  • Angle par pas: 1,8 degrés
  • Dimension de la bride: 86 x 86 mm
  • Couple de maintien: 5,8 N.m(821,512 oz.in)
  • Courant/phase: 6 A
  • Diamètre de l'arbre: Φ14 mm
  • Longueur d'arbre: 40 mm
  • Longueur de Key Way: 25 mm
  • Résistance phase: 0,32 ohm
  • Inductance de Phase: 2,8 mH ± 20%(1KHz)
  • Nombre de câble: 4
  • Longueur de câble: 300 mm
  • Tension de conduite: 5V
  • Courant de sortie: 55mA
  • Resolution : 1000ppr
  • Signal de sortie: 2 canaux
  • Diamètre d'alésage: Φ8mm
  • Fréquence de sortie: ≤1MHz
  • Vitesse de course: ≤5000 tr/min
  • Protection IP: IP20

Rapport

A+
A-
B+
B-
Blanc
Vert
Bleu
Noir



Spécification du pilote

  • En boucle fermée, élimine la perte de synchronization
  • Plage de fonctionnement plus large – couple plus élevé et vitesse plus élevée
  • Réduction de l'échauffement du moteur et efficacité accrue
  • Mouvement fluide et faible bruit du moteur
  • Ne nécessite pas une marge de couple élevée
  • Pas de réglage et toujours stable
  • Réponse rapide, aucun délai et presque aucun temps de stabilisation
  • Couple élevé au démarrage et à faible vitesse, grande rigidité à l'arrêt
  • Offrez des performances de type servo à un coût bien inférieur
Précédent: Ensemble Moteur Pas à Pas Robot AR3
Suivant: Kit CNC de Moteur Pas à Pas 1 Axe 1-DM442S-23HS22 1,26Nm 1,8 degrés (Moteur Pas à Pas et Driver Nema 23)
CNC Kit Specification
Nombre d'axes Axe unique
Boucle ouverte/ Boucle fermée Boucle fermée
Spécification du moteur
Couple de maintien (Ncm) 580
Couple de maintien (oz.in) 821,51
Inductance de Phase(mH) 2,8
Longueur de câble(mm) 300
Dimension de la bride Nema 34
Nombre de câble 4
Résistance de Phase(ohm) 0,32
Courant Nominal (A) 6
Diamètre de l'arbre(mm) 14
Longueur d'arbre(mm) 40
Angle par pas(°) 1,8
Spécification de l'encodeur
Classe de protection IP20
Courant de sortie(mA) 55
Fréquence de sortie(MHz) ≤1
Résolution(CPR) 1000
Vitesse de fonctionnement (tr/min) ≤5000
Signal de sortie 2 canaux
