Kit CNC de Moteur Pas à Pas 1 Axe 1-DM442S-23HS22 1,26Nm 1,8 degrés (Moteur Pas à Pas et Driver Nema 23)
-
Manuels et Documentation:
Fiche de données:
Manuel du driver:
Promotion d'Halloween:
- Économisez 5% sur le total de votre commande!
- Bénéficiez d'une réduction à la caisse!
- Aucun code de coupons requis!
- Valable jusqu'au 4 novembre 2025
Achat immédiat:€39,27

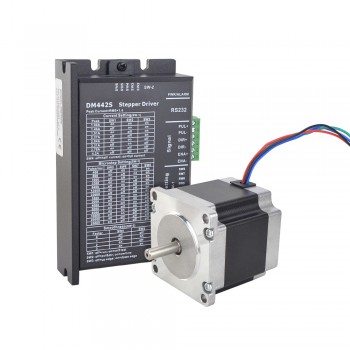

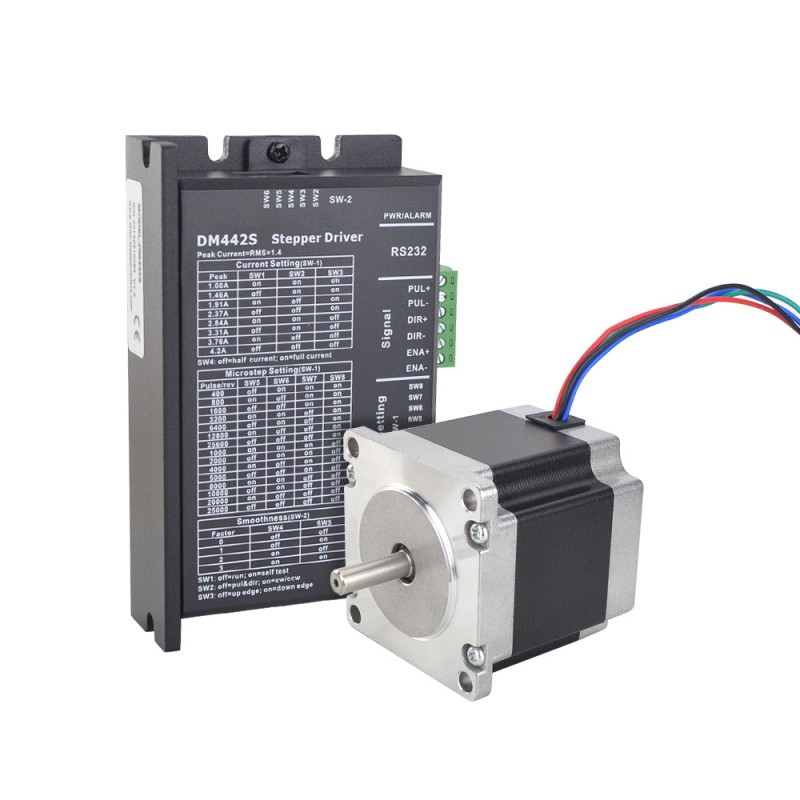

Kit CNC de Moteur Pas à Pas 1 Axe 1-DM442S-23HS22 1,26Nm 1,8 degrés (Moteur Pas à Pas et Driver Nema 23)
Ce kit CNC comprend:

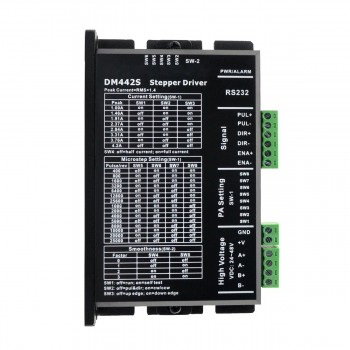

- 1 x Driver pas à pas numérique de petite taille, courant RMS Max 3A 24-48VCC PUL/DIR et CW/CCW

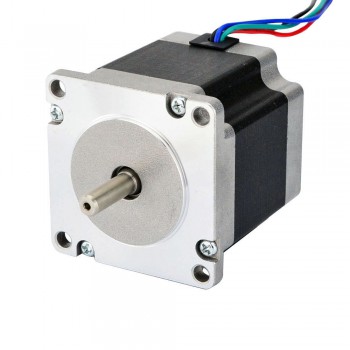

- 1 x Nema 23 Bipolaire 1,8deg 1,26Nm (178,4oz.in) 2,8A 2,5V 57x57x56mm 4 fils
Spécification du moteur
- Numéro de pièce du fabricant: 23HS22-2804S
- Type de moteur: Bipolaire pas à pas
- Angle par pas: 1,8 degrés
- Couple de maintien: 1,26Nm(178,4oz.in)
- Courant/phase: 2,8A
- Tension: 2,5V
- Résistance phase: 0,9ohms
- Inductance de Phase: 2,5mH ± 20%(1KHz)
- Dimension de la bride: 57 x 57mm
- Longueur du moteur: 56mm
- Diamètre de l'arbre: Φ6,35mm
- Longueur d'arbre: 21mm
- Nombre de câble: 4
- Longueur de câble: 300mm
- Poids: 700g
Rapport
|
A+
|
A-
|
B+
|
B-
|
|
Noir
|
Vert
|
Rouge
|
Bleu
|
Spécification du pilote
- Tension d'entrée: DC24V~48V
- Fréquence d'impulsion maximale: 200K
- Taux de communication par défaut: 57,6kbps
- Valeur de surtension: 60V
- Dimensions hors tout(mm): 115,7x69,3x26,65
- Poids: Approximate 260g
- Environnement: Évitez la poussière, le brouillard d'huile et les gaz corrosifs
- Température de fonctionnement: 0~70℃
- Température de stockage: -20℃~+80℃
- Humidité: 40~90%RH
- Méthode de refroidissement: Refroidissement naturel ou refroidissement par air forcé
| Spécification du kit CNC | |
|---|---|
| Boucle ouverte/ Boucle fermée | Boucle ouverte |
| Spécification du moteur | |
| Longueur du moteur(mm) | 56 |
| Couple de maintien (Ncm) | 126 |
| Couple de maintien (oz.in) | 178,4 |
| Inductance de Phase(mH) | 2,5 |
| Longueur de câble(mm) | 300 |
| Dimension de la bride | Nema 23 |
| Nombre de câble | 4 |
| Résistance de Phase(ohm) | 0,9 |
| Courant Nominal (A) | 2,8 |
| Diamètre de l'arbre(mm) | 6,35 |
| Longueur d'arbre(mm) | 21 |
| Angle par pas(°) | 1,8 |
| Spécification du pilote pas à pas | |
| Entrée d'impulsion maximale(kHZ) | 200 |
| Micropas (étapes/rév.) | 400-25000 |
| Courant de sortie(A) | 1 - 4,2 |
| Tension d'entrée (V) | 24-48VCC |
| Spécification physique | |
| Poids(g) | 1150 |
