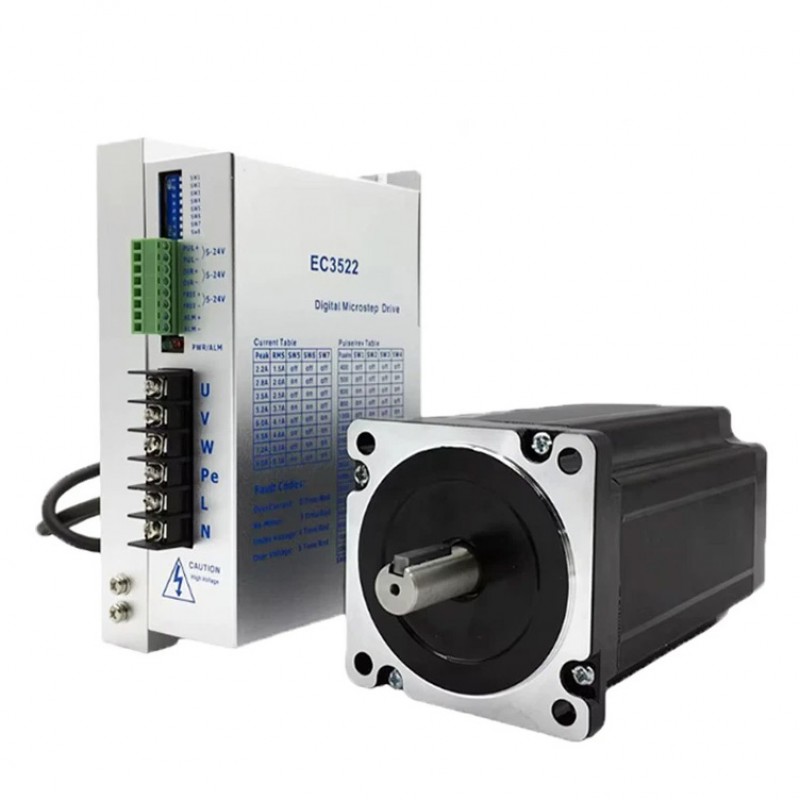

Kit moteur pas à pas et driver NEMA 34 86BYGH9945A3J14 + EC3522 4,5/8,5/12 Nm triphasé 1,8°
Kit moteur pas à pas et driver NEMA 34 86BYGH9945A3J14 + EC3522 4,5/8,5/12 Nm triphasé 1,8°

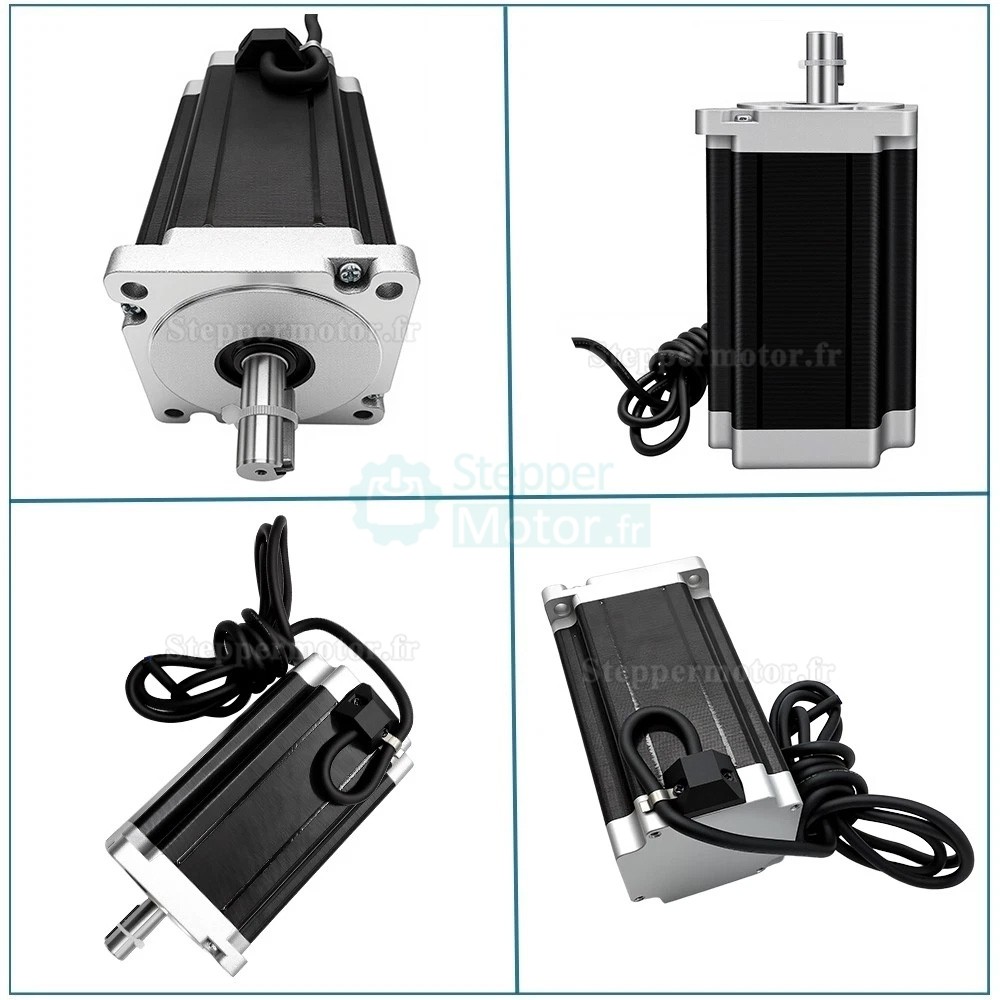

Paramètres du moteur :
Vitesse : le couple diminue au-delà de 200 tr/min ; vitesse à vide jusqu’à 1 000 tr/min
Diamètre de l’arbre de sortie : 14 mm
Entraxe du moteur : 73 mm
Résistance à la température : jusqu’à 85 °C
Câblage : triphasé, trois fils (rouge → U, blanc → V, vert → W)
Température maximale du fil émaillé interne : 180 °C
Utilise de l’acier magnétique N35SH
| Spécifications | Modèle | Type de moteur | Couple de maintien (N.m) | Longueur du corps (mm) | Courant (A) | Résistance de phase (Ω) | Inductance de phase (mH) | Inertie du rotor (g.cm²) | Angle de pas (°) | Nombre de câble | Diamètre de l'arbre (mm) | Poids (kg) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Nema34 86mm | 86BYGH9945A3J14 | Moteur pas à pas à boucle ouverte | 4,5 | 80 | 4,5 | 2,1 | 3,9 | 1550 | 1,2 | 3 | 14 | 3 |
| Nema34 86mm | 86BYGH12645A3J14 | Moteur pas à pas à boucle ouverte | 8,5 | 118 | 4,5 | 2,1 | 6,2 | 2200 | 1,2 | 3 | 14 | 4 |

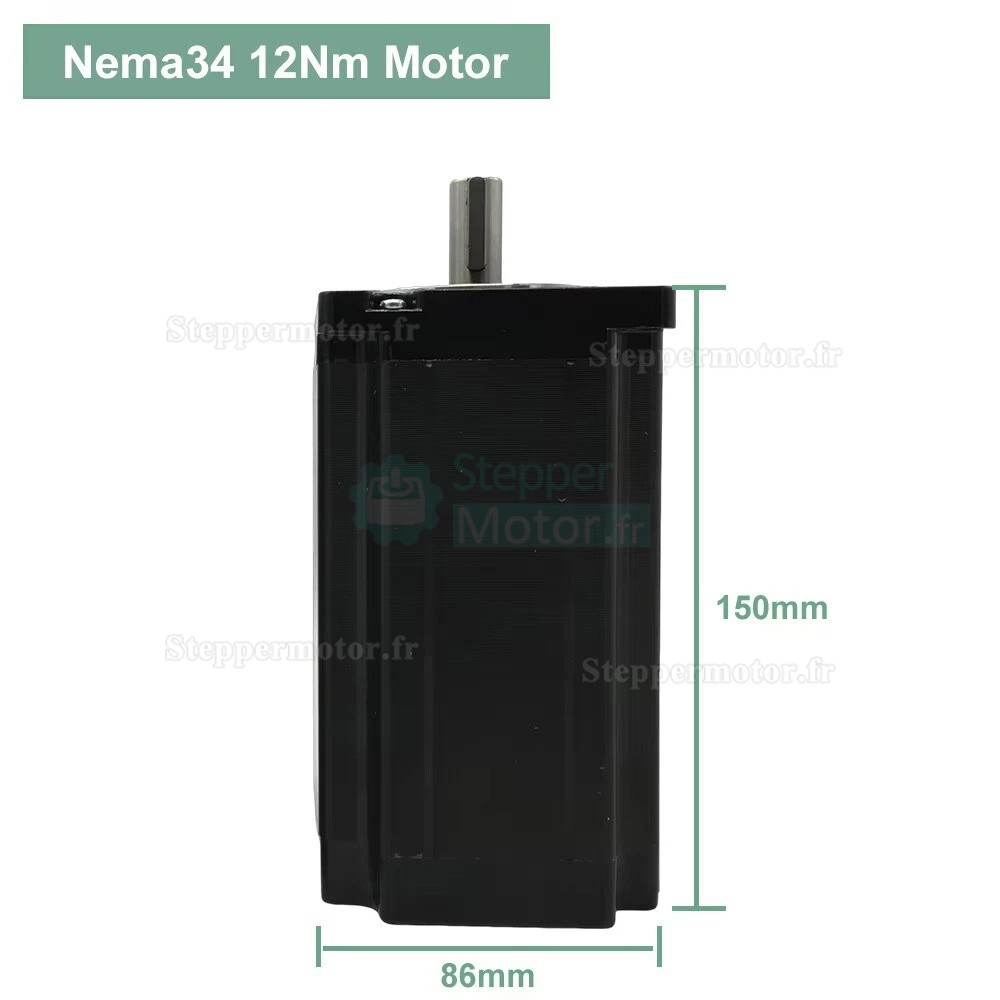

| Nema34 86mm | 86BYGH15045A3J14 | Moteur pas à pas à boucle ouverte | 12 | 150 | 4,5 | 0,7 | 3,5 | 2500 | 1,2 | 3 | 14 | 4.5 |
.jpg "Kit moteur pas à pas et driver NEMA 34 86BYGH9945A3J14 + EC3522 4,5/8,5/12 Nm triphasé 1,8°")
(1).jpg "Kit moteur pas à pas et driver NEMA 34 86BYGH9945A3J14 + EC3522 4,5/8,5/12 Nm triphasé 1,8°")
.jpg "Kit moteur pas à pas et driver NEMA 34 86BYGH9945A3J14 + EC3522 4,5/8,5/12 Nm triphasé 1,8°")
.jpg "Kit moteur pas à pas et driver NEMA 34 86BYGH9945A3J14 + EC3522 4,5/8,5/12 Nm triphasé 1,8°")
.jpg "Kit moteur pas à pas et driver NEMA 34 86BYGH9945A3J14 + EC3522 4,5/8,5/12 Nm triphasé 1,8°")

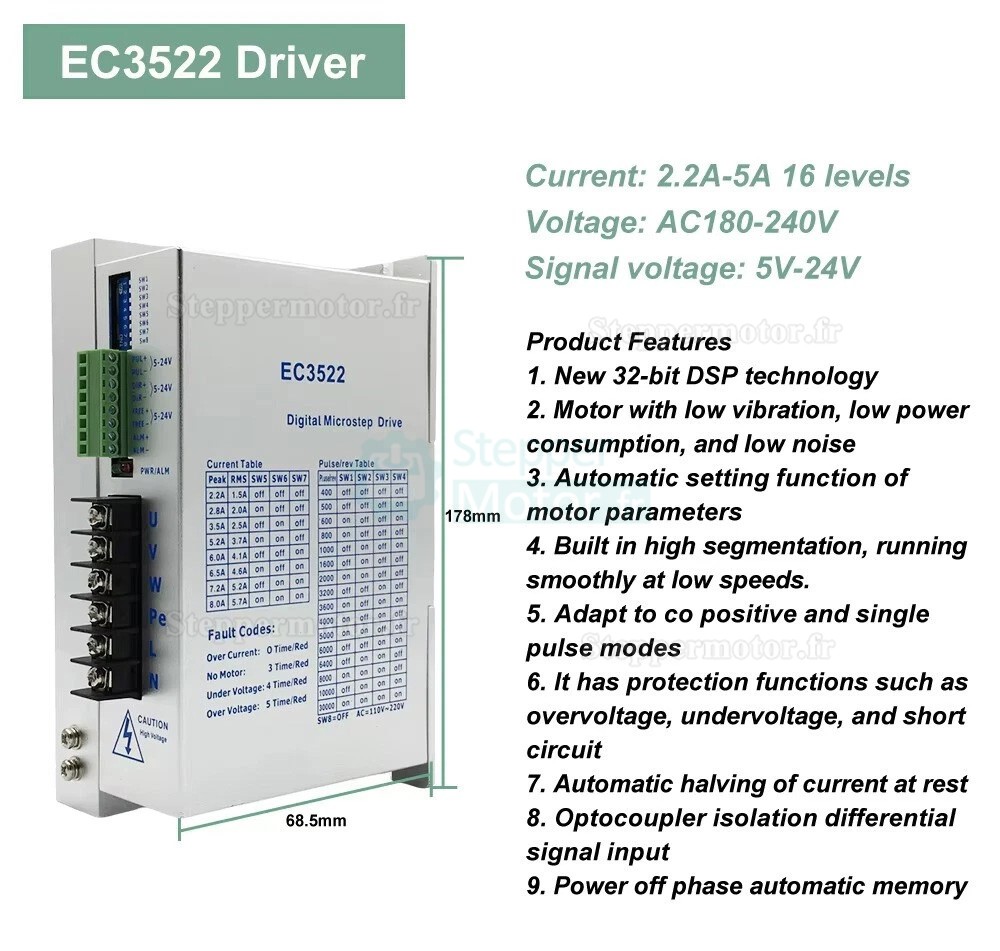

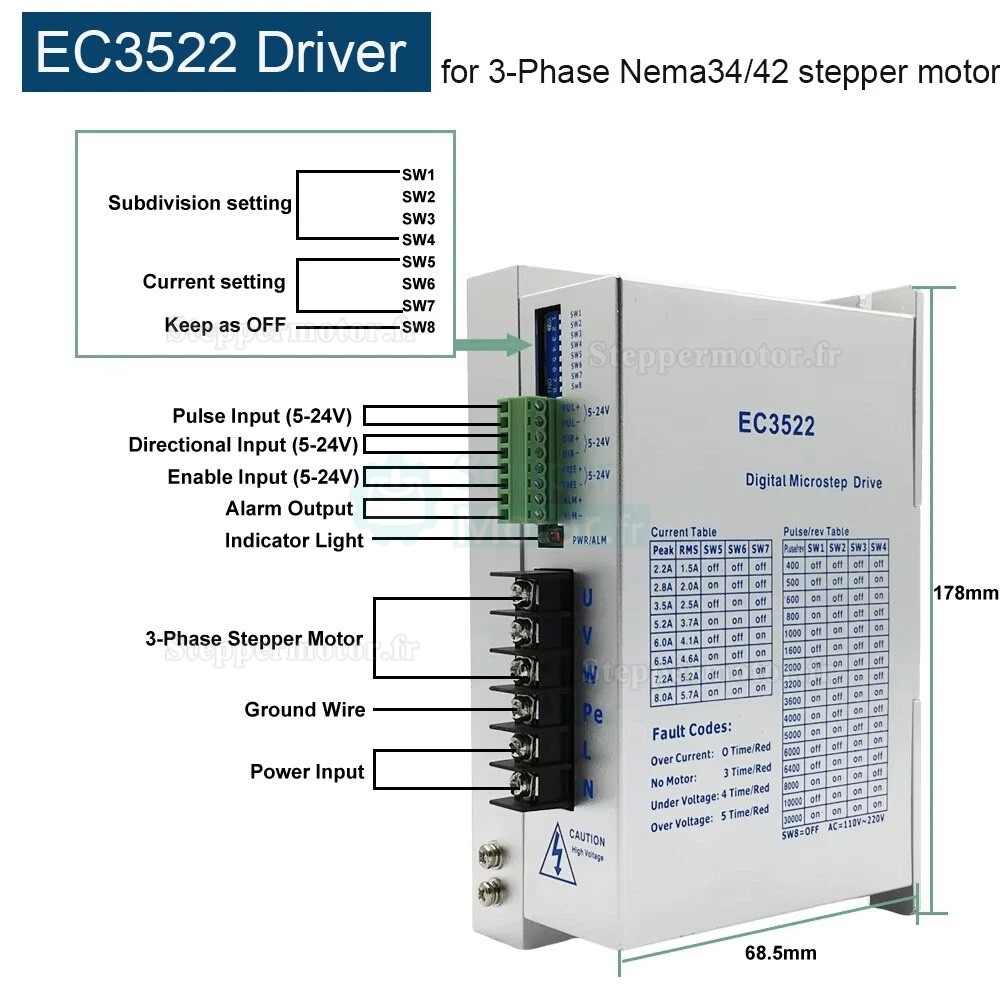

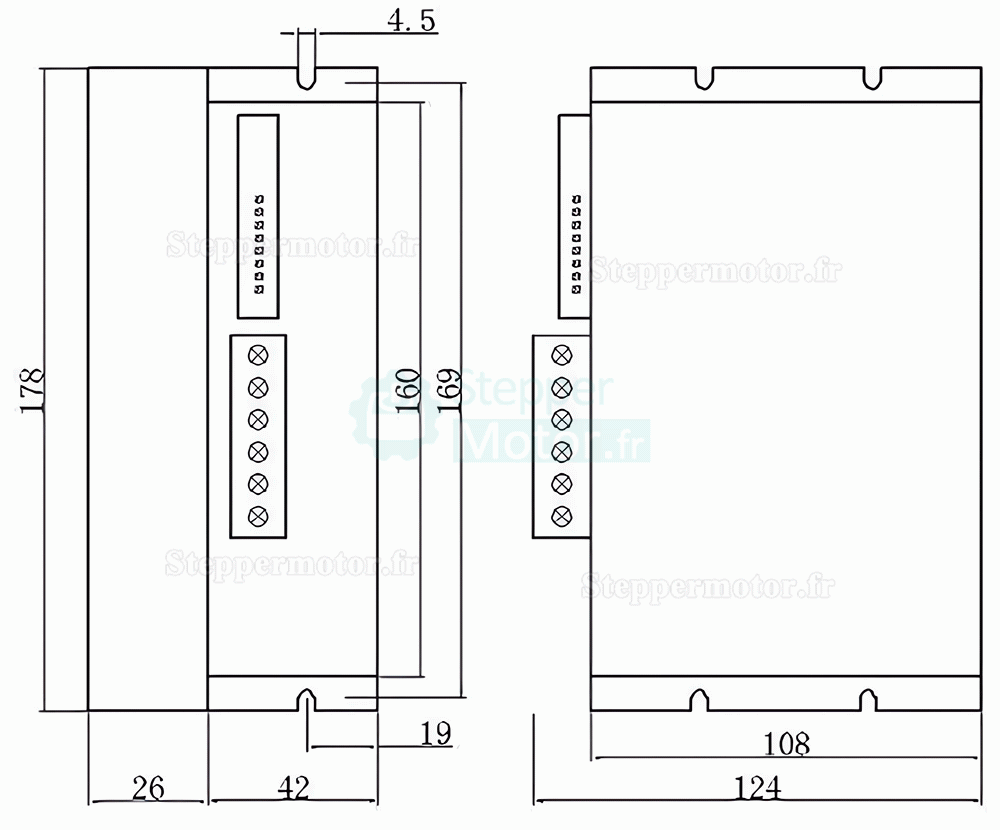

EC3522 Driver Specification:
32-bit DSP control
Automatic motor parameter setting
Built-in high microstepping for low-speed operation
Supports dual-pulse and single-pulse control modes
Over-voltage, under-voltage, and short-circuit protection
Automatic current reduction at standstill
Optocoupler-isolated differential signal input
Power-off phase memory
Operating voltage range: AC 110–220 V, no external switching power supply required
| Spécification du moteur | |
|---|---|
| Longueur de câble(mm) | 500 |
| Inductance de Phase(mH) | 3.5 / 6.2 / 3.9 |
| Couple de maintien (oz.in) | 1699.34 / 1203.70 / 637.25 |
| Couple de maintien (Ncm) | 1200 / 850 / 450 |
| Longueur du moteur(mm) | 150 / 118 / 80 |
| Longueur du moteur(mm) | 80 / 118 / 150 |
| Dimension de la bride | NEMA 34 |
| Résistance de Phase(ohm) | 2.1 / 0.7 |
| Courant Nominal (A) | 4.5 |
| Diamètre de l'arbre(mm) | 14 |
| Longueur d'arbre(mm) | 35 |
| Type d'arbre | Key-Way |
| Arbre simple/double arbre | Arbre simple |
| Angle par pas(°) | 1.2 |
| Nombre de phases | 3 |
| Prise aéronautique | AWG20 |
| Spécification du kit CNC | |
| Nombre d'axes | Axe unique |
| Boucle ouverte/ Boucle fermée | Boucle ouverte |
| Spécification du pilote pas à pas | |
| Tension de conduite(V) | 5 - 24 |
| Entrée d'impulsion maximale(kHZ) | 200 |
| Micropas (étapes/rév.) | 400-50000 |
| Courant de sortie(A) | 1.3 - 7 |
| Tension d'entrée (V) | 80-120VAC |
