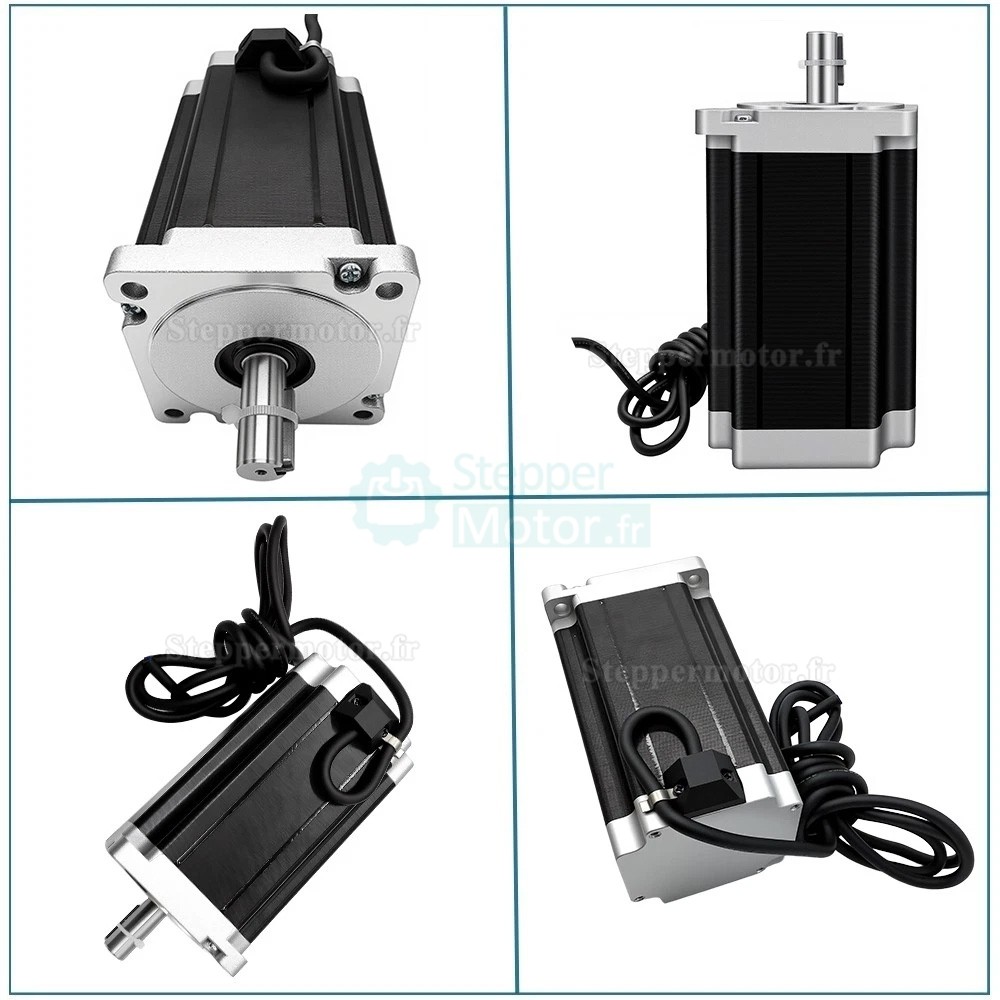

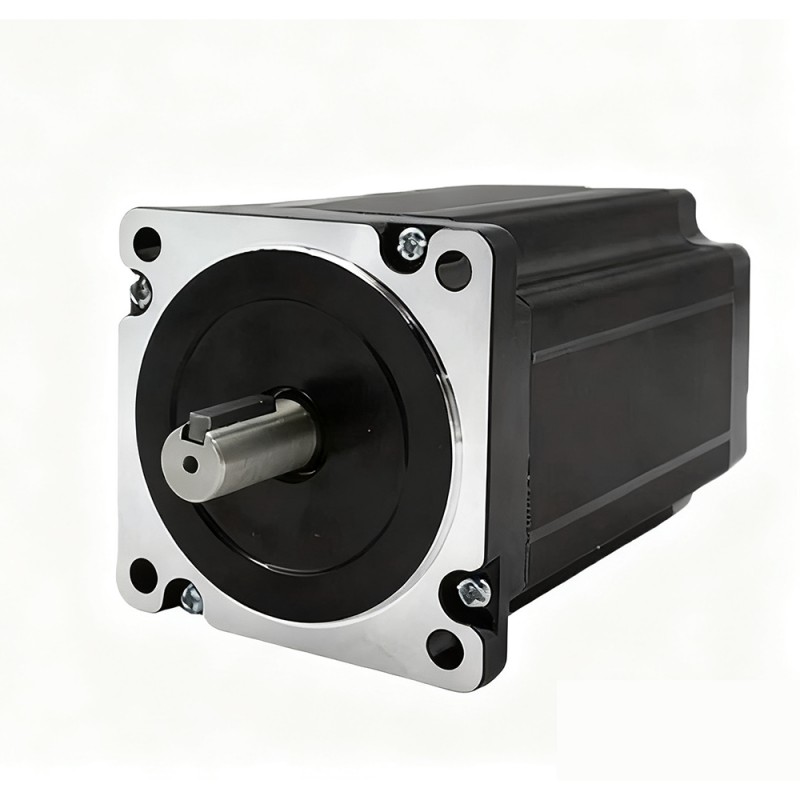

Moteur pas à pas en boucle fermée Nema 34 série 86BYGH9945A3J14 1,8° triphasé 4,5/8,5/12Nm
Achat immédiat:€76,16
Moteur pas à pas en boucle fermée Nema 34 série 86BYGH9945A3J14 1,8° triphasé 4,5/8,5/12Nm
Paramètres du moteur :
Vitesse : le couple diminue au-delà de 200 tr/min ; vitesse à vide jusqu’à 1 000 tr/min
Diamètre de l’arbre de sortie : 14 mm
Entraxe du moteur : 73 mm
Résistance à la température : jusqu’à 85 °C
Câblage : triphasé, trois fils (rouge → U, blanc → V, vert → W)
Température maximale du fil émaillé interne : 180 °C
Utilise de l’acier magnétique N35SH
| Spécifications | Modèle | Type de moteur | Couple de maintien (N.m) | Longueur du corps (mm) | Courant (A) | Résistance de phase (Ω) | Inductance de phase (mH) | Inertie du rotor (g.cm²) | Angle de pas (°) | Nombre de câble | Diamètre de l'arbre (mm) | Poids (kg) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Nema34 86mm | 86BYGH9945A3J14 | Moteur pas à pas à boucle ouverte | 4,5 | 80 | 4,5 | 2,1 | 3,9 | 1550 | 1,2 | 3 | 14 | 3 |
| Nema34 86mm | 86BYGH12645A3J14 | Moteur pas à pas à boucle ouverte | 8,5 | 118 | 4,5 | 2,1 | 6,2 | 2200 | 1,2 | 3 | 14 | 4 |
| Nema34 86mm | 86BYGH15045A3J14 | Moteur pas à pas à boucle ouverte | 12 | 150 | 4,5 | 0,7 | 3,5 | 2500 | 1,2 | 3 | 14 | 4.5 |
.jpg "Moteur pas à pas en boucle fermée Nema 34 série 86BYGH9945A3J14 1,8° triphasé 4,5/8,5/12Nm")
| Spécification électrique | |
|---|---|
| Couple de maintien maximal (Nm) | 4.5 / 8.5 / 12 |
| Nombre de phases | 3 |
| Angle de pas (degrés) | 1.2 |
| Boucle ouverte/boucle fermée | Boucle ouverte |
| Couple de maintien (Ncm) | 450 / 850 / 1200 |
| Couple de maintien (oz.in) | 637.25 / 1203.7 / 1699.34 |
| Inductance de Phase(mH) | 3.9 / 6.2 / 3.5 |
| Résistance de Phase(ohm) | 2.1 / 0.7 |
| Courant Nominal (A) | 4.5 |
| Angle par pas(°) | 1.2 |

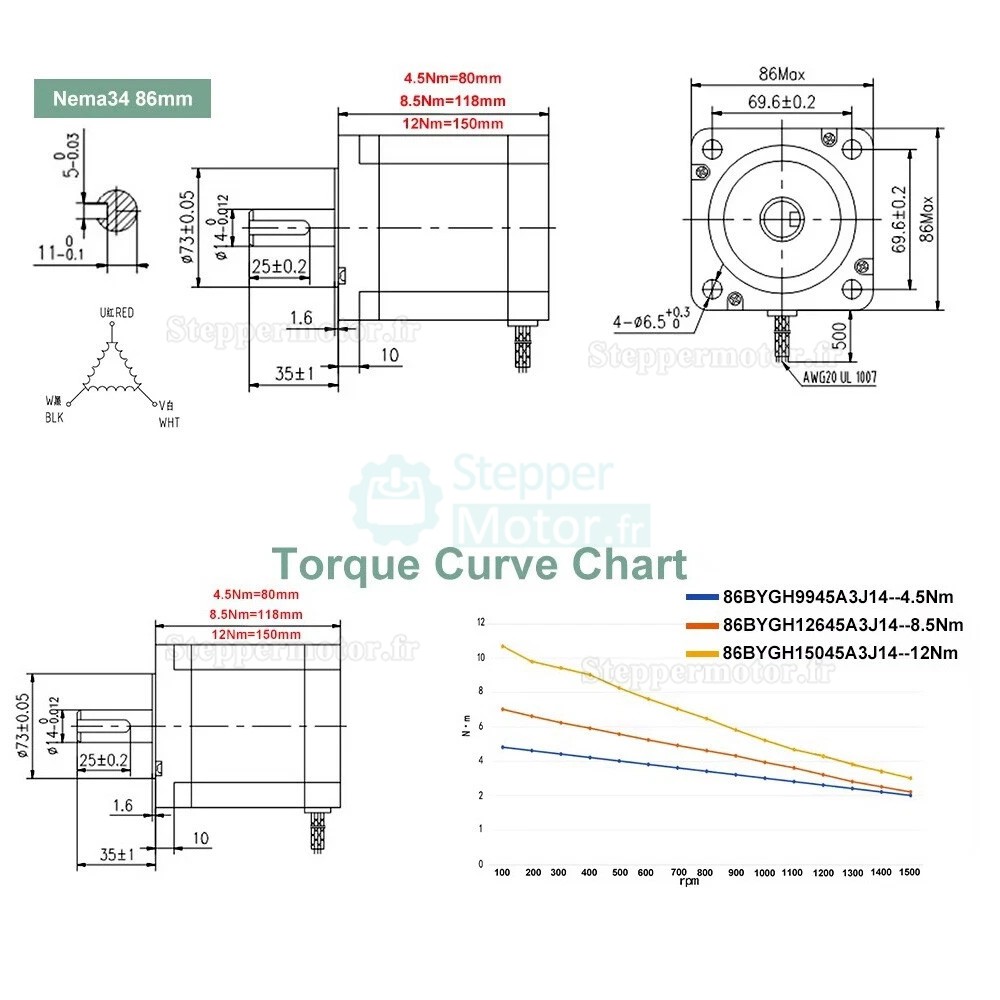

| Spécification physique | |
| Longueur de Key-Way | 25 |

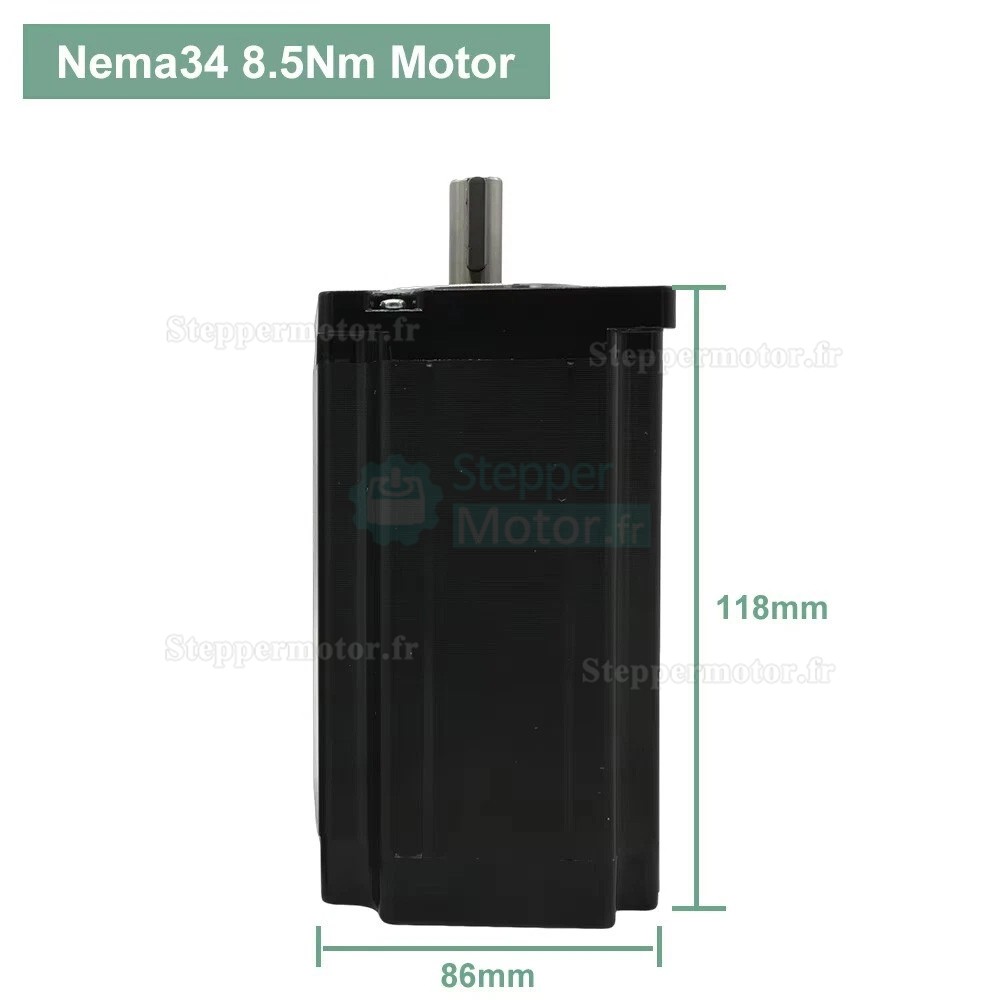

| Longueur du moteur(mm) | 80 / 118 / 150 |
| Taille du cadre(mm) | 86 |
| Moteur correspondent | Moteur pas à pas Nema 34 |
| Nombre de câble | 3 |
| Diamètre de l'arbre(mm) | 14 |
| Longueur d'arbre(mm) | 35 |
| Type d'arbre | Key-Way |
| Arbre simple/double arbre | Arbre simple |
| Longueur de câble(mm) | 500 |
