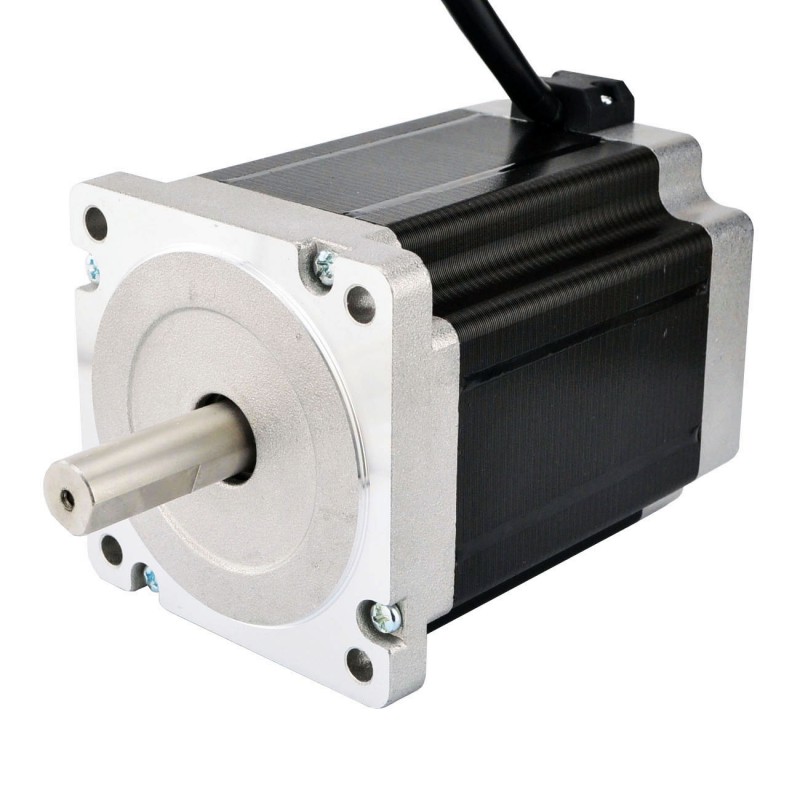

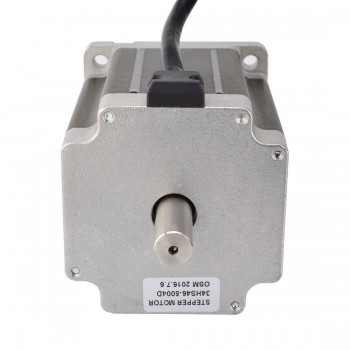

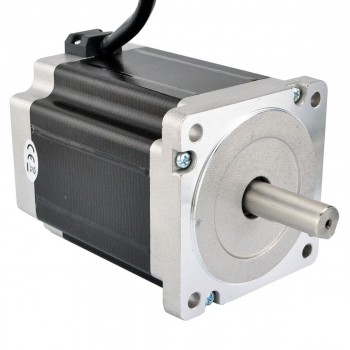

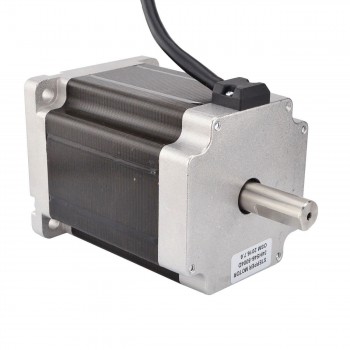

Moteur pas à pas bipolaire à double arbre nema 34 (8,5Nm 34HS46-5004D 5A 5V 4 fils)

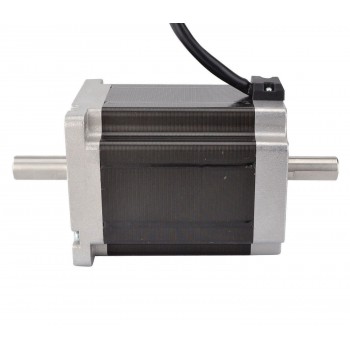

Ce moteur pas à pas cnc Nema 34 de taille 86x86x114mm. Il possède 4 fils, chaque phase consomme 5,0 A, avec un couple de maintien de 8,5 Nm (1204 oz). Un arbre arrière peut monter un encodeur, un volant ou un équivalent.
Spécification électrique
- Numéro du modèle: 34HS46-5004D
- Type de moteur: Bipolaires
- Angle par pas: 1,8 deg
- Couple de maintien: 8,5Nm(1204oz.in)
- Courant/phase: 5,0A
- Tension nominale: 5V
- Résistance phase: 1,0ohms
- Inductance de Phase: 11mH ± 20%(1KHz)
Spécification physique
- Dimension de la bride: 86 x 86mm
- Longueur du moteur: 114mm
- Diamètre de l'arbre: Φ14mm
- Longueur de l'arbre avant: 37mm
- Longueur de l'arbre arrière: 34mm
- Longueur de D-Cut: 25mm
- Nombre de câble: 4
- Longueur de câble: 300mm
- Poids: 3,6kg
Rapport
|
A+
|
A-
|
B+
|
B-
|
|
Fil rouge
|
Fil vert
|
Fil jaune
|
Fil bleu
|
Ressources
- Fiche de données: 34HS46-5004D.pdf
- Courbe de couple: 34HS46-5004D Torque Curve.pdf
| Spécification électrique | |
|---|---|
| Bipolaires / Unipolaire | Bipolar |
| Couple de maintien (Ncm) | 850 |
| Couple de maintien (oz.in) | 1204 |
| Inductance de Phase(mH) | 11 |
| Résistance de Phase(ohm) | 1 |
| Courant Nominal (A) | 5 |
| Angle par pas(°) | 1.8 |
| Spécification physique | |
| Longueur du moteur(mm) | 114 |
| Taille du cadre(mm) | 86x86 |
| Arbre simple/double arbre | Double Arbre |
| Type d'arbre | D-Cut |
| Diamètre de l'arbre(mm) | 14 |
| Longueur d'arbre(mm) | 37 |
| Nombre de câble | 4 |
| Longueur de câble(mm) | 300 |
| Poids(g) | 3600 |
- Connecteurs: Molex, Harwin, Tyco/AMP, JST etc.
- Fils et cables: Longueurs spéciales, Tuyau de protection
- Arbre: Rond, D-Cut, Croix percé, Key-Way, Fil ou creux
- Enroulement: Résistance, Inductance, Courant nominal, etc.
