Moteur pas à pas bipolaire à double arbre nema 34 (7,07Nm 34HS38-4204D 1,8 degré 4 fils)

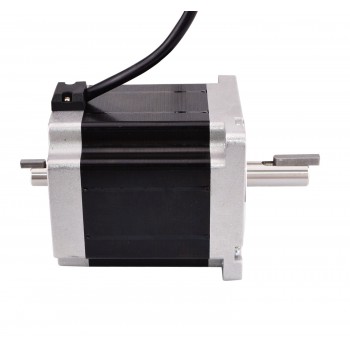

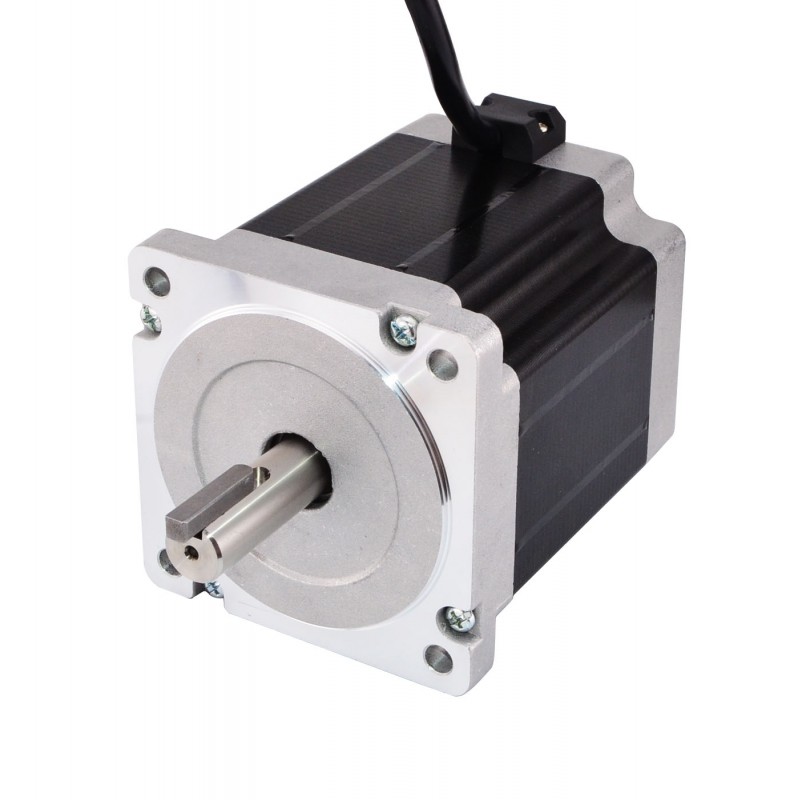

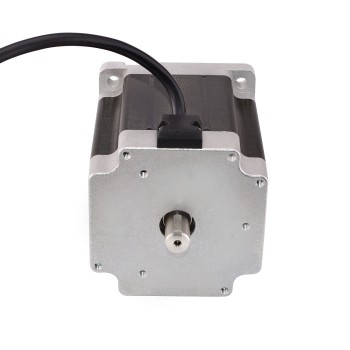

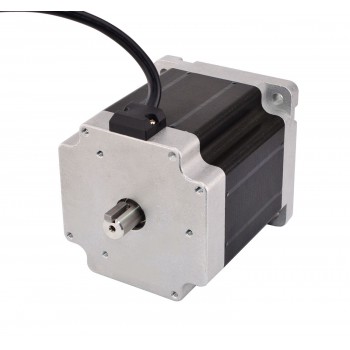

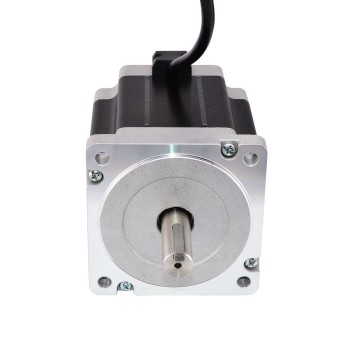

Il s'agit d'un moteur à double arbre avec un arbre arrière long de 15 mm et le diamètre de l'arbre est de 12 mm. Des trous filetés sont disponibles sur le capuchon arrière, qui peuvent être utilisés pour freiner, encoder des volants.
Spécification électrique
- Numéro du modèle: 34HS38-4204D
- Type de moteur: Bipolaires
- Angle par pas: 1,8 deg
- Couple de maintien: 7,07Nm(1001oz.in)
- Courant/phase: 4,24A
- Tension nominale: 3,39V
- Résistance phase: 0,8ohms
- Inductance de Phase: 8mH ± 20%(1KHz)
Spécification physique
- Dimension de la bride: 86 x 86mm
- Longueur du moteur: 98mm
- Diamètre de l'arbre: Φ14mm
- Longueur d'arbre: 37mm
- Key-Way Longueur: 25mm
- Longueur de l'arbre arrière: 15mm
- Diamètre de arbre arrière: 12mm
- Nombre de câble: 4
- Longueur de câble: 500mm
Rapport
|
A+
|
A-
|
B+
|
B-
|
|
Fil rouge
|
Fil noir
|
Fil jaune
|
Fil bleu
|
Ressources
- Fiche technique du moteur: 34HS38-4204D.pdf
| Spécification électrique | |
|---|---|
| Bipolaires / Unipolaire | Bipolar |
| Couple de maintien (Ncm) | 707 |
| Couple de maintien (oz.in) | 1001 |
| Inductance de Phase(mH) | 8 |
| Résistance de Phase(ohm) | 0.8 |
| Courant Nominal (A) | 4.24 |
| Angle par pas(°) | 1.8 |
| Spécification physique | |
| Longueur du moteur(mm) | 98 |
| Taille du cadre(mm) | 86x86 |
| Arbre simple/double arbre | Double Arbre |
| Type d'arbre | Key-Way |
| Diamètre de l'arbre(mm) | 14 |
| Longueur d'arbre(mm) | 37 |
| Nombre de câble | 4 |
| Longueur de câble(mm) | 500 |
| Poids(g) | 3400 |
- Connecteurs: Molex, Harwin, Tyco/AMP, JST etc.
- Fils et cables: Longueurs spéciales, Tuyau de protection
- Arbre: Rond, D-Cut, Croix percé, Key-Way, Fil ou creux
- Enroulement: Résistance, Inductance, Courant nominal, etc.
