3 axes 3,1Nm moteur pas à pas nema 24 + driver + source de courant

3 axes 3,1Nm moteur pas à pas nema 24 + driver + source de courant
NO.:3-DM542T-24HS34
Poster un avis
Offre spéciale Noël 2024:
  • 6% de remise sur tous les produits
  • Valable jusqu'au 6 janvier 2025
  • Remarque: aucun code de coupon n'est nécessaire, veuillez passer commande directement!
Achat immédiat:€200,26
Quantité: - +


Plus vous achetez, Plus vous économisez:
2 - 9 10 - 39 40 - 99 100 - Max
€189,14 €178,00 €166,88 €155,75
Ajouter au panier

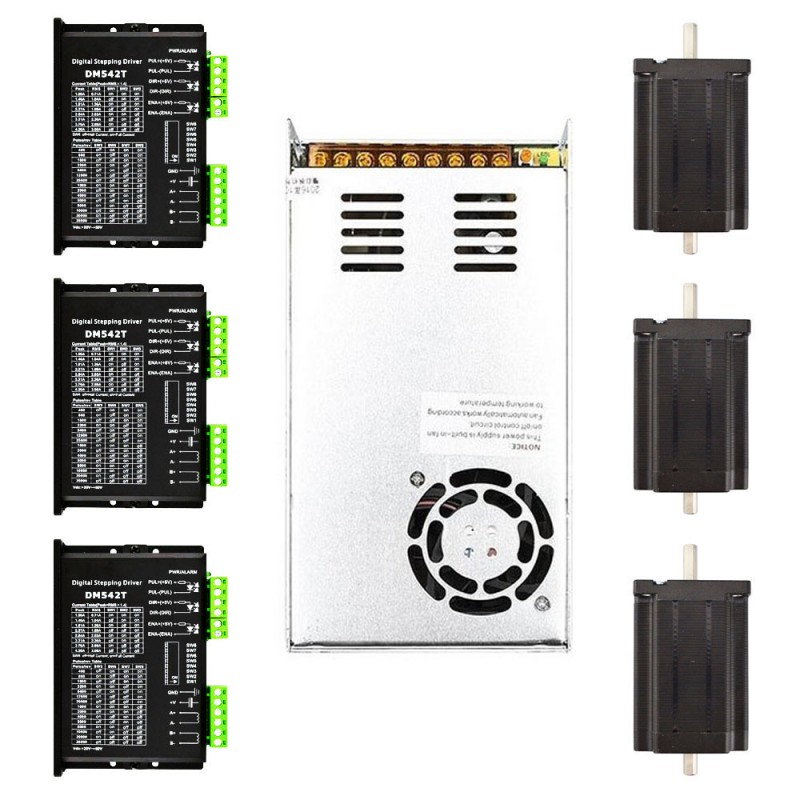

Cette trousse CNC comprend:

  • 3 x Driver pas à pas numérique 1,0-4,2A 20-50VCC pour moteur pas à pas Nema 17, 23, 24
  • 3 x Moteur pas à pas Nema 24 3,1Nm (439oz.in)
  • 1 x Alimentation à découpage 400W 36V 11A 115/230V

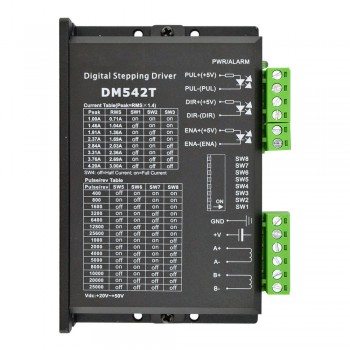

Spécification du pilote

  • Tension d'entrée 20-50VCC
  • L'anti-résonance fournit un couple optimal et réduit l'instabilité de milieu de gamme
  • L'auto-identification du moteur et la configuration automatique des paramètres à la mise sous tension offrent des réponses optimales avec différents moteurs
  • Le multi-pas permet une entrée de pas à faible résolution pour produire une sortie Micropas plus élevée, offrant ainsi un mouvement du moteur plus fluide
  • 15 résolutions Micropas sélectionnables dont 400, 800, 1600, 3200, 6400, 12800, 25600, 1000, 2000, 4000, 5000, 8000, 10000, 20000, 25000
  • Démarrage progressif sans "saut" lors de la mise sous tension
  • 8 courants de crête sélectionnables dont 1,00 A, 1,46 A, 1,91 A, 2,37 A, 2,84 A, 3,31 A, 3,76 A, 4,20 A
  • Fréquence d'entrée d'impulsion jusqu'à 200 KHz, Entrée compatible TTL et isolée optiquement
  • Réduction automatique du courant de repos
  • Convient pour les moteurs 2 et 4 phases
  • Prise en charge du mode PUL/DIR
  • Protections contre les surtensions et les surintensités

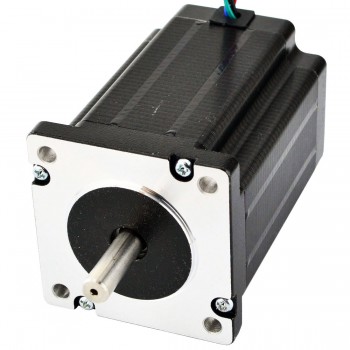

Spécification du moteur

  • Numéro du modèle: 24HS34-3504D
  • Type de moteur: Bipolaires
  • Angle par pas: 1,8 deg
  • Couple de maintien: 3,1Nm(439oz.in)
  • Courant/phase: 3,5A
  • Tension nominale: 3,85V
  • Résistance de Phase: 1,1ohms
  • Inductance de Phase: 5,6mH ± 20%(1KHz)
  • Dimension de la bride: 60 x 60mm
  • Longueur du moteur: 88mm
  • Diamètre de l'arbre: Φ8mm
  • Longueur d'arbre: 24mm
  • Longueur de D-Cut: 20mm
  • Nombre de câble: 4
  • Longueur de câble: 600mm
  • Poids: 1,34kg

Rapport

A+
A-
B+
B-
Fil noir
Fil vert
Fil rouge
Fil bleu

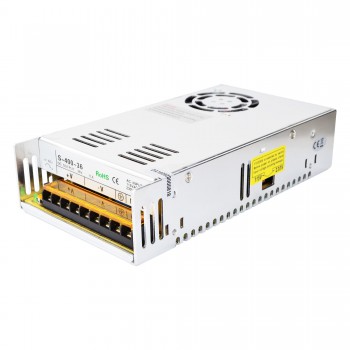

Spécification de puissance

  • 36V CC 11A Sortie
  • CA Tension d'entrée range: 93~132V/176~264VCA
  • 115V/230V CA sélectionné par commutateur
  • Haute efficacité à faible coût
  • Refroidissement par air soufflé par ventilateur CC intégré
  • Ondulation de sortie faible et yawp
  • Protections contre les surintensités, les surtensions, les courts-circuits et les surchauffes
  • 215*115*50mm (L*W*H)
Précédent: 3 axes 3,0Nm moteur pas à pas nema 23 + driver + source de courant
Suivant: 3 axes 13,0Nm moteur pas à pas nema 34 + driver + source de courant
Spécification du moteur
Angle par pas(°) 1,8 / 1,8
Longueur du moteur(mm) 88
Couple de maintien (Ncm) 310
Couple de maintien (oz.in) 439
Inductance de Phase(mH) 5,6
Longueur de câble(mm) 600
Dimension de la bride Nema 24
Nombre de câble 4
Résistance de Phase(ohm) 1,1
Courant Nominal (A) 3,5
Diamètre de l'arbre(mm) 8
Longueur d'arbre(mm) 24
Spécification du pilote pas à pas
Tension de conduite(V) 20 - 50
Courant de sortie(A) 1 - 4,2
Micropas (étapes/rév.) 400 - 25600
Entrée d'impulsion maximale(kHZ) 200
Largeur d'impulsion(μs) 2.5
Spécification physique
Poids(g) 6600
