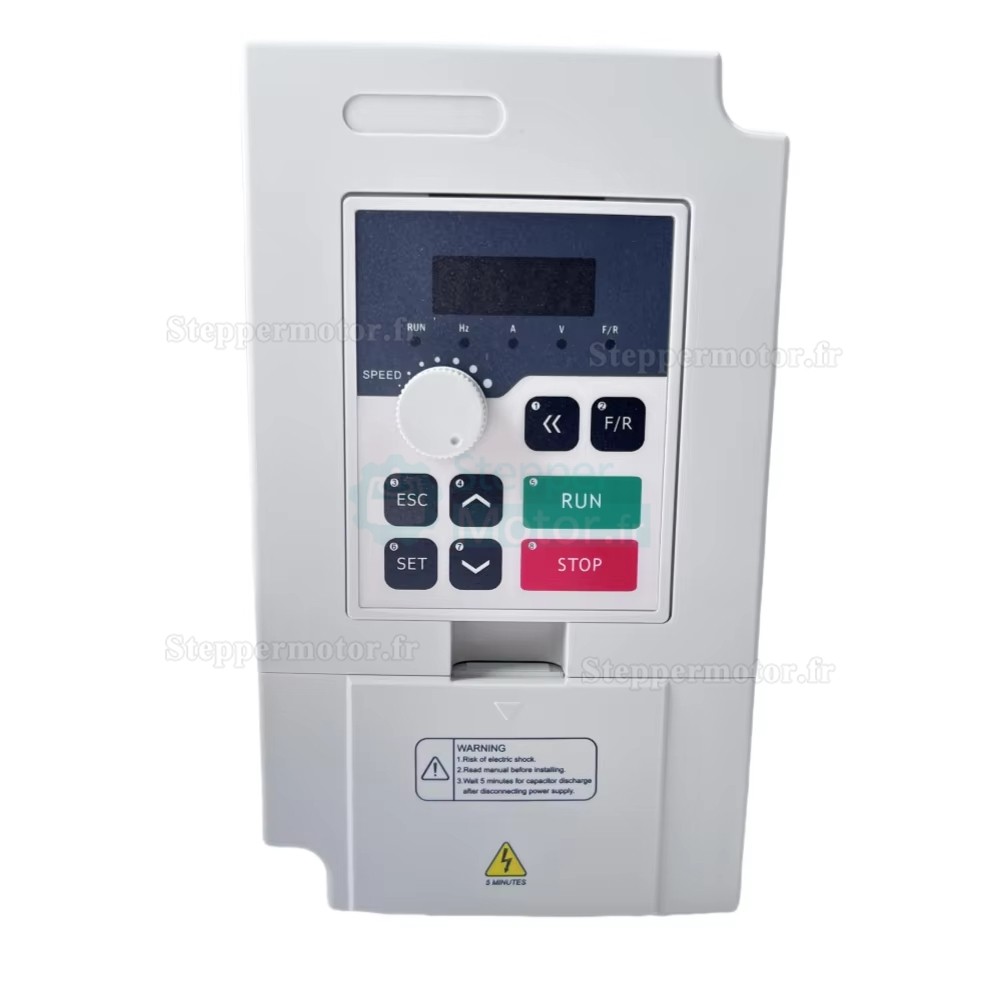

Variateur de fréquence (VFD) pour broche de 2,2 kW H100-2.2C2/S2/T4 110 V/220 V/380 V

Variateur de fréquence (VFD) pour broche de 2,2 kW H100-2.2C2/S2/T4 110 V/220 V/380 V

Spécifications (Modèle H100-2.2S2) :
Modèle : H100-2.2S2
Type : Convertisseur de fréquence DC/AC
Puissance nominale : 2,2 kW
Tension d'entrée : 220 V AC
Phase d'entrée : Monophasé
Fréquence d'entrée nominale : 50 Hz / 60 Hz
Phase de sortie : Triphasé
Tension de sortie : 0–220 V AC
Plage de fréquence de sortie : 0–650 Hz
Courant de sortie : 11 A
Interface de contrôle : Réseau Modbus
Certification : CE
Poids : 1,5 kg
Désignation de la série : Série H100
Méthode de contrôle : V/F
Affichage à 4 digits et voyants d'état : Affiche la fréquence, le courant, la vitesse de rotation, la tension, le compteur, la température, l'état de rotation avant/arrière et les défauts.
Contrôle par communication : RS-485
Température de fonctionnement : -10 à +40 °C
Humidité : 0–95 % d'humidité relative (sans condensation)
Vibration : Inférieure à 0,5 G

Réglage de la fréquence :
Étendue : 0,1–1000,0 Hz
Précision : Numérique : 0,1 % (-10 à +40 °C) ; Analogique : 0,1 % (25 ± 10 °C)
Résolution de réglage : Numérique : 0,1 Hz ; Analogique : 1 % de la fréquence maximale de fonctionnement
Résolution de sortie : 0,1 Hz

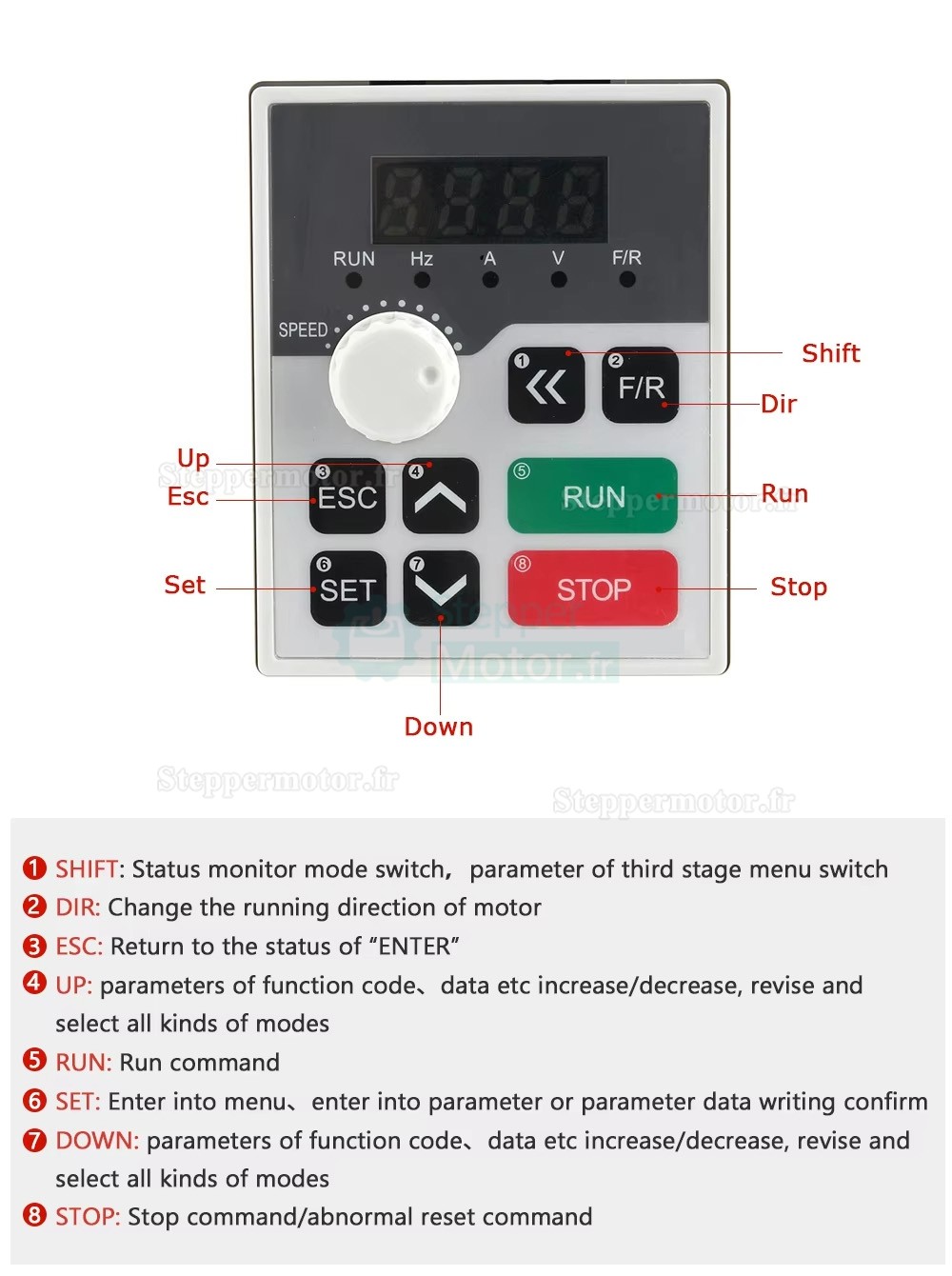

Méthode de réglage opérateur : Peut être réglée directement avec ←▲▼
Méthode de réglage analogique : Tension externe : 0–5 V, 0–10 V, 4–20 mA, 0–20 mA
Autres fonctionnalités : Les trois fréquences de saut — limite basse de fréquence, fréquence de démarrage et fréquence d'arrêt — peuvent être réglées indépendamment.

Contrôle général :
Contrôle d'accélération et de décélération : 4 segments de temps d'accélération et de décélération (0,1 à 6500 secondes) peuvent être sélectionnés arbitrairement.

Mode de contrôle moteur : V/F
Contrôle du couple : L'augmentation de couple peut être réglée, jusqu'à un maximum de 10,0 % ; le couple de démarrage peut atteindre 150 % à 1,0 Hz.

Bornes d'entrée multifonctions :
6 entrées programmables pour la mise en œuvre du contrôle à 16 vitesses, l'exécution de programme et la commutation des 4 segments d'accélération/décélération.
Fonctions UP, DOWN, compteur, arrêt d'urgence externe et autres caractéristiques.

Bornes de sortie multifonctions :
Le canal 1 est une sortie programmable ; il fournit des indications et des alarmes pour l'état de fonctionnement, la vitesse nulle, le compteur, les défauts externes, l'exécution de programme, etc.

Autres caractéristiques :
Régulation automatique de tension (AVR), arrêt par décélération ou arrêt libre, freinage DC, réinitialisation et redémarrage automatiques, suivi de fréquence,
Contrôle par programme PLC, contrôle de mouvement par va-et-vient, contrôle du rapport d'étirage, fonctionnement automatique d'économie d'énergie et fréquence de porteuse réglable (jusqu'à 20 kHz), entre autres.

Fonctions de protection :
Protection contre les surcharges : Relais électronique protégeant l'entraînement du moteur (couple constant 150 % / 1 minute, type ventilateur 120 % / 1 minute).
Protection par fusible (FUSE) : Arrêt du moteur.
Arrêt instantané et redémarrage : Après un arrêt momentané, il peut redémarrer en utilisant le suivi de fréquence.
Prévention du décrochage : Prévention du décrochage pendant l'accélération et la décélération.
Court-circuit à la sortie : Protection par circuit électronique.
Autres caractéristiques : Protection contre la surchauffe des dissipateurs thermiques, limitation de la rotation inverse, démarrage direct immédiat après mise sous tension, réinitialisation des défauts, verrouillage des paramètres, et plus encore.
