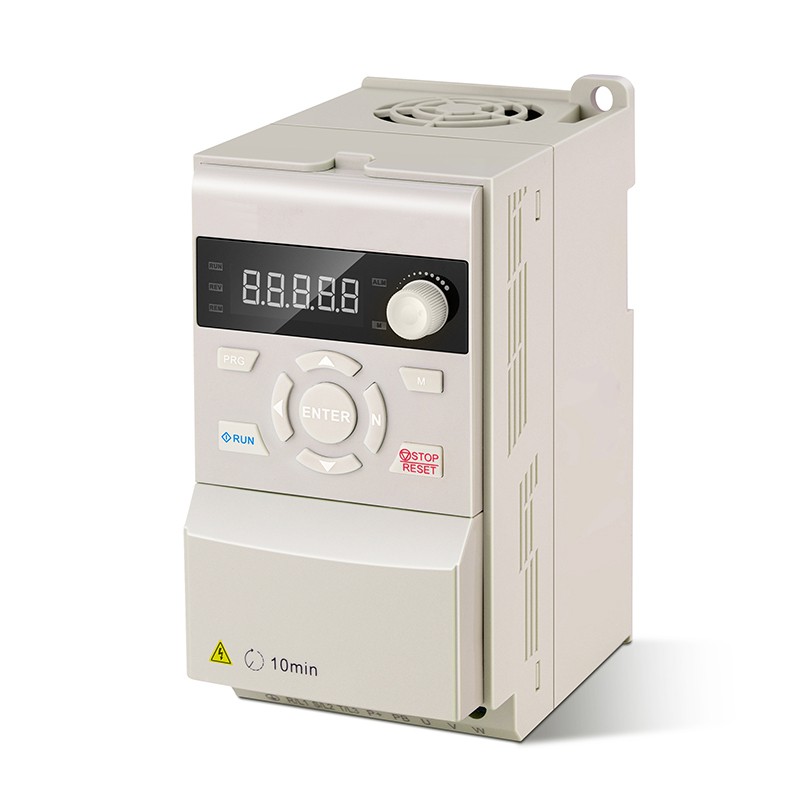

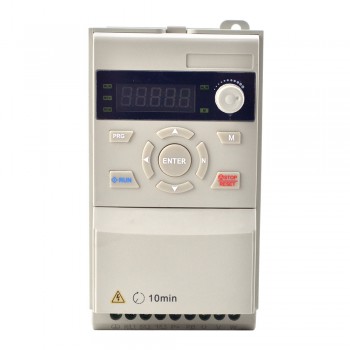

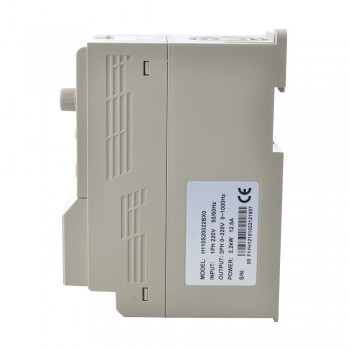

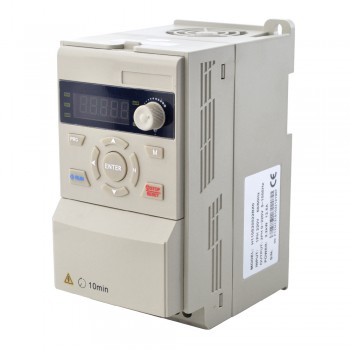

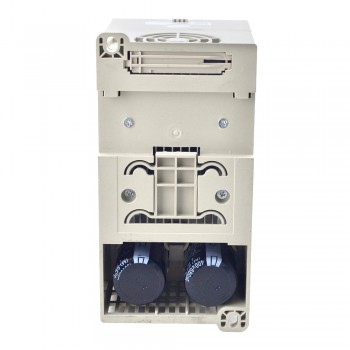

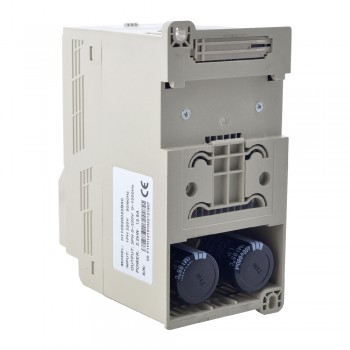

Variateur de fréquence VFD série H110 H110S20022BX0 3CH 2,2KW 12,5A Monophasé/Triphasé 220V
-
Manuels et Documentation:
Manuel d'utilisation facile:
Manuel d'utilisation complet:
- 6% de remise sur tous les produits
- Valable jusqu'au 6 janvier 2025
- Remarque: aucun code de coupon n'est nécessaire, veuillez passer commande directement!
Variateur de fréquence VFD série H110 H110S20022BX0 3CH 2,2KW 12,5A Monophasé/Triphasé 220V
Ce VFD avec une puissance de 3 CH (2,2 kW) et une tension d'entrée monophasée/triphasée de 220 V. Ce modèle est conçu pour l'industrie des machines à graver, il a été optimisé au niveau logiciel et matériel pour que ses performances correspondent mieux aux caractéristiques de fonctionnement du moteur de broche CNC.
Principales spécifications
Tension d'entrée nominale: Monophasé / Triphasé 220V
Tension d'entrée autorisée: Monophasé 180~260VCA, Triphasé 320~460VCA
Fréquence d'entrée: 50/60Hz(+/-5%)
Courant d'entrée: Monophasé 23A, Triphasé 13,5A
Puissance: 3CH (2,2KW)
Courant de sortie: 12,5A
Tension de sortie: 0~Tension d'entrée nominale
Fréquence de sortie: 0~1000Hz
Capacité de sortie: 150% de courant nominal 60s, 180% de courant nominal 2s
Variable Frequency Drive Specification | |
---|---|
Tension d'entrée | monophasé 220V / triphasé 220VAC |
Tension d'entrée autorisée | 180 - 260VCA(monophasé) / 320 - 460VCA(triphasé) |
Fréquence d'entrée | 50 - 60Hz |
Courant d'entrée | 23A(monophasé) / 13,5A(triphasé) |
Courant de sortie | 12,5A |
Modes de contrôle | V/F, SVC |
Fréquence de sortie | 0 - 1000Hz |
Capacité de sortie | 150% de courant nominal 60s, 180% de courant nominal 2s |
Mode modulation | SVPWM |
Couple de démarrage | 1Hz / 150% |
Plage de vitesse | 1 : 100(SVC) |
Courbe d'accélération/décélération | Ligne / Courbe en S |
Précision de fréquence | Numérique (Fréquence Max. +/-0,01%) / Anologique (Fréquence Max. +/-1%) |
Type de moteur | Moteur asynchrone, moteur synchrone, moteur monophasé |
Résolution de fréquence | Numérique (0,1Hz) / Analogique (Fréquence max./-1%) |
Source de commande | Clavier, Terminal, Communication |
Sans arrêt lors de la mise hors tension instantanée | Sans arrêt lors de la mise hors tension instantanée, chute de fréquence automatique |
Source de valeur de réglage | Numérique, Analogique, Multi-vitesse, Communication |
PID | Prise en charge du paramètre principal + PID |
Clavier externe | Oui |
Fonction de protection | Protection contre les surintensités, protection contre les surtensions, protection contre les sous-tensions, protection contre la surchauffe, protection contre les surcharges, protection contre la perte de phase, fuite à la terre, etc. |
Altitude | Utilisation de déclassement au-dessus de 1 000 M, déclassement de 10% par 1000M |
Température de l'environnement | -10 ℃ ~ + 40 ℃ (température ambiante autour de 40 ℃ ~ 50 ℃, veuillez utiliser un déclassement) |
Humidité | 5%~95%HR, pas de condensation |
Vibration | <5,9M/S (0,6g) |
Température du magasin | -40℃ ~ +70℃ |
Puissance | 3 CV/2,2 kW |
Tension de sortie | 0 - Tension d'entrée nominale |
Limite de courant rapide | Limiter rapidement le courant dans la valeur de protection actuelle, pour assurer la sécurité de l'équipement |
Affichage LED | Peut afficher: fréquence de sortie, tension de sortie, courant de sortie, tension du bus, valeur d'affichage 1, valeur d'affichage 2, erreur, alarme |
Environnement du magasin | À l'intérieur, à l'abri de la lumière directe du soleil, sans poussière, sans gaz corrosif, sans gaz inflammable, sans brouillard d'huile, sans vapeur, sans goutte et sans salinité, etc. |
