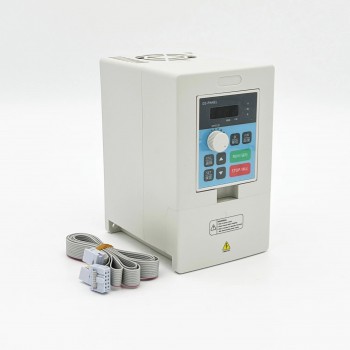

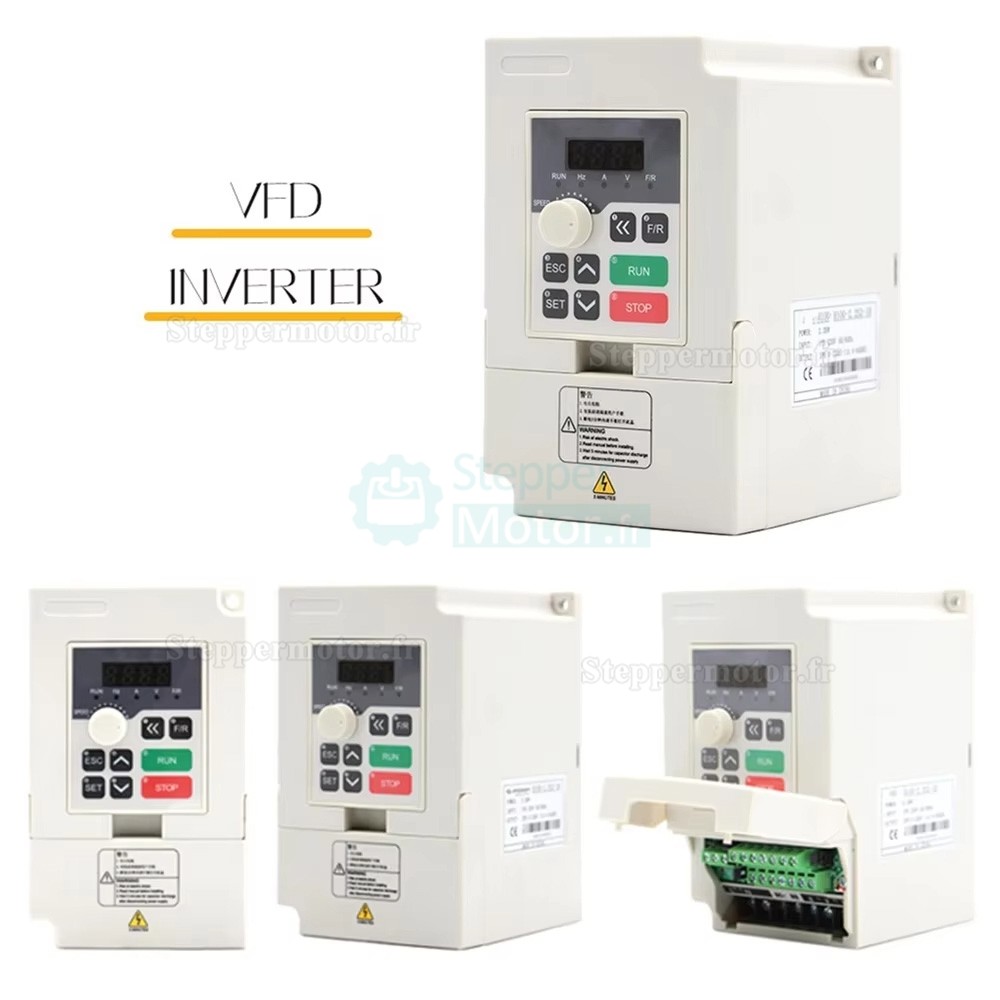

Variateur de fréquence (VFD) Handi H100-1.5C2 / H100-1.5S2 monophasé/triphasé 1,5 kW 110 V/220 V

Variateur de fréquence (VFD) Handi H100-1.5C2 / H100-1.5S2 monophasé/triphasé 1,5 kW 110 V/220 V

Spécifications :
Modèle : H100-1.5C2 / H100-1.5S2
Puissance nominale : 1,5 kW
Entrée (Option 1) : Monophasé, 110 V, 50/60 Hz
Sortie (Option 1) : Triphasé, 110 V, 0–1000 Hz
Entrée (Option 2) : Monophasé, 220 V, 50/60 Hz
Sortie (Option 2) : Triphasé, 220 V, 0–1000 Hz
Courant de sortie nominal : 7,0 A
Poids : 1,5 kg

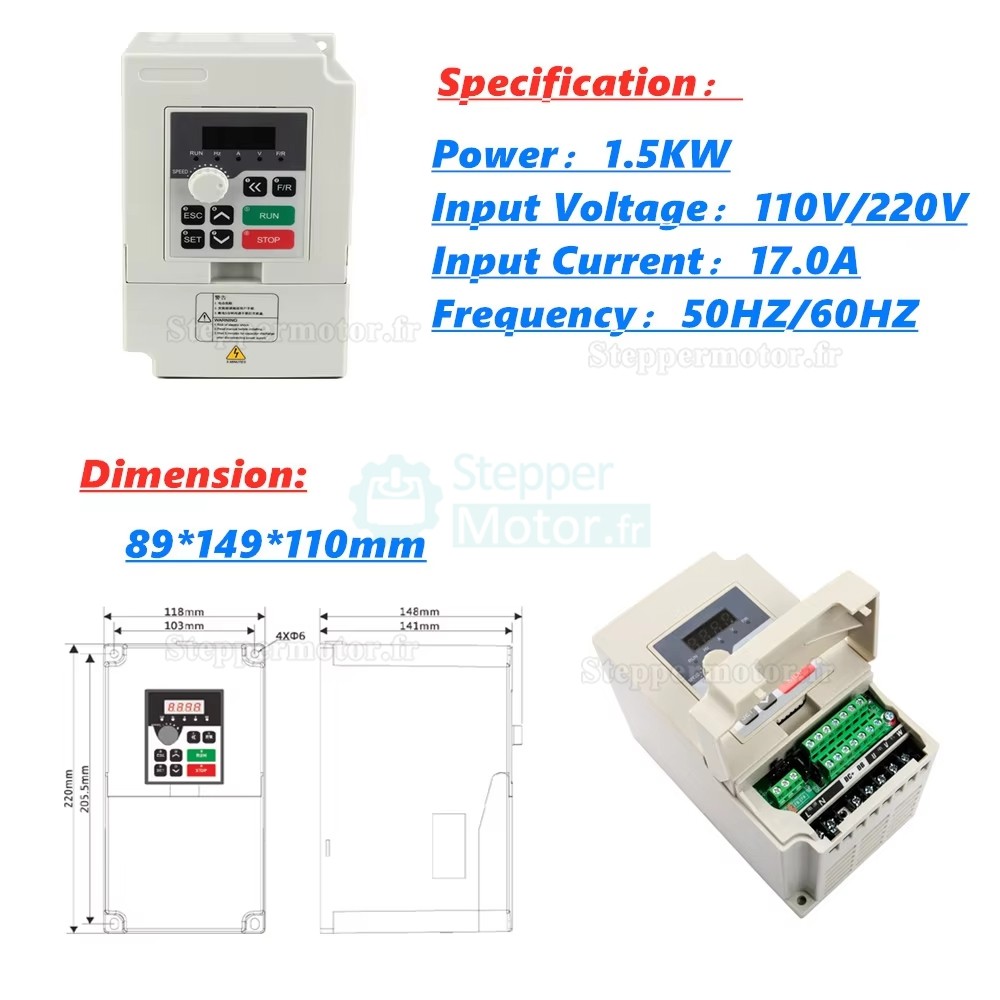

Dimensions (L x l x H) : 89 x 149 x 110 mm

Nom du projet : Série H100
Méthode de contrôle : V/F

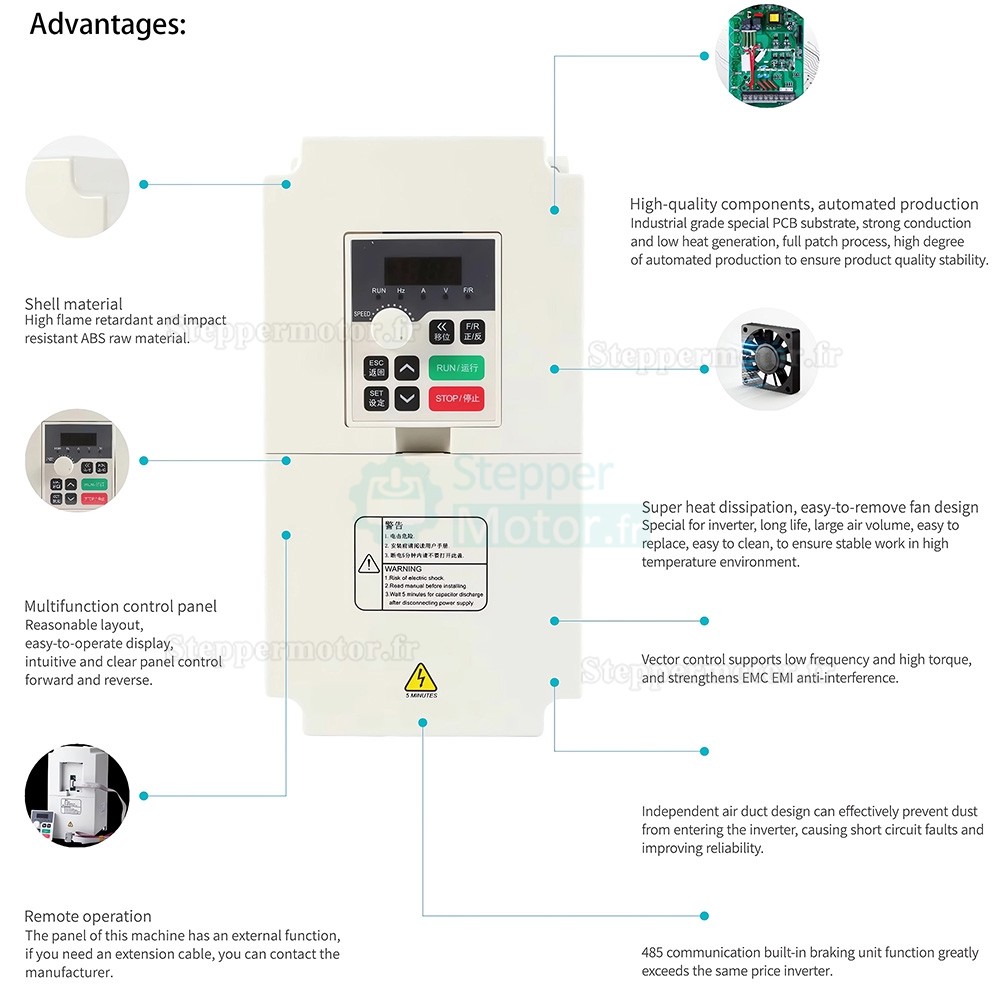

Affichage numérique à quatre chiffres et voyants d’état : Affiche la fréquence, le courant, la vitesse de rotation, la tension, le compteur, la température, le sens de rotation (avant/arrière) et les défauts.
Contrôle de communication : RS-485
Température de fonctionnement : -10 ~ 40 ℃
Humidité : 0–95 % d’humidité relative (sans condensation)
Vibrations : Inférieures à 0,5 G

Contrôle du taux de fréquence
Plage : 0,1–650,0 Hz
Précision : Numérique : 0,1 % (-10–40 ℃); Analogique : 0,1 % (25 ± 10 ℃)
Résolution du réglage : Numérique : 0,1 Hz; Analogique : 1 % de la fréquence de fonctionnement maximale
Résolution de sortie : 0,1 Hz
Méthode de réglage opérateur : peut être réglée directement via ←▲▼
Méthode de réglage par simulation : tension externe : 0~5 V, 0~10 V, 4~20 mA, 0~20 mA
Autres fonctions : Les trois fréquences de saut — fréquence minimale, fréquence de démarrage et fréquence d’arrêt — peuvent être réglées indépendamment.

Commande générale
Contrôle de l’accélération et de la décélération : 4 segments de temps (0,1 à 6500 secondes) peuvent être sélectionnés librement.
Mode de contrôle moteur : V/F
Contrôle du couple : le boost de couple est réglable jusqu’à 10,0 % ; le couple de démarrage peut atteindre 150 % à 1,0 Hz.

Bornes d’entrée multifonctions :
6 entrées programmables pour : Contrôle à 16 vitesses; Exécution de programme; Commutation entre 4 segments d’accélération/décélération; Fonctions UP, DOWN; Compteur; Arrêt d’urgence externe, etc.

Borne de sortie multifonction :
Canal 1 avec sortie programmable : Indication d’état de fonctionnement; Vitesse nulle; Compteur; Défaut externe; Exécution de programme, etc.

Autres fonctionnalités :
Régulation automatique de la tension (AVR)
Arrêt par décélération ou arrêt libre
Freinage en courant continu
Réinitialisation et redémarrage automatiques
Suivi de fréquence
Contrôle par programme PLC
Contrôle de mouvement transversal
Contrôle du rapport de traction
Fonctionnement à économie d’énergie
Fréquence porteuse réglable (jusqu’à 20 kHz)

Fonctions de protection
Protection contre les surcharges : relais électronique de protection moteur
Couple constant : 150 % pendant 1 minute
Type ventilateur : 120 % pendant 1 minute
Protection par fusible : arrêt du moteur
Arrêt instantané et redémarrage : redémarrage possible via suivi de fréquence après coupure momentanée
Prévention de calage : pendant accélération et décélération
Court-circuit en sortie : protection électronique

Autres :
Protection contre la surchauffe du dissipateur
Limitation de la rotation inverse
Démarrage direct après mise sous tension
Réinitialisation des défauts
Verrouillage des paramètres
