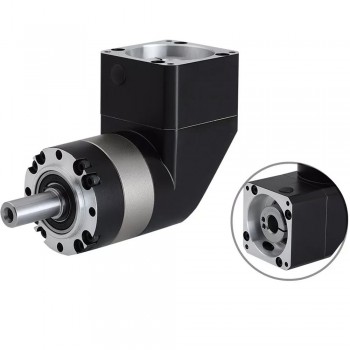

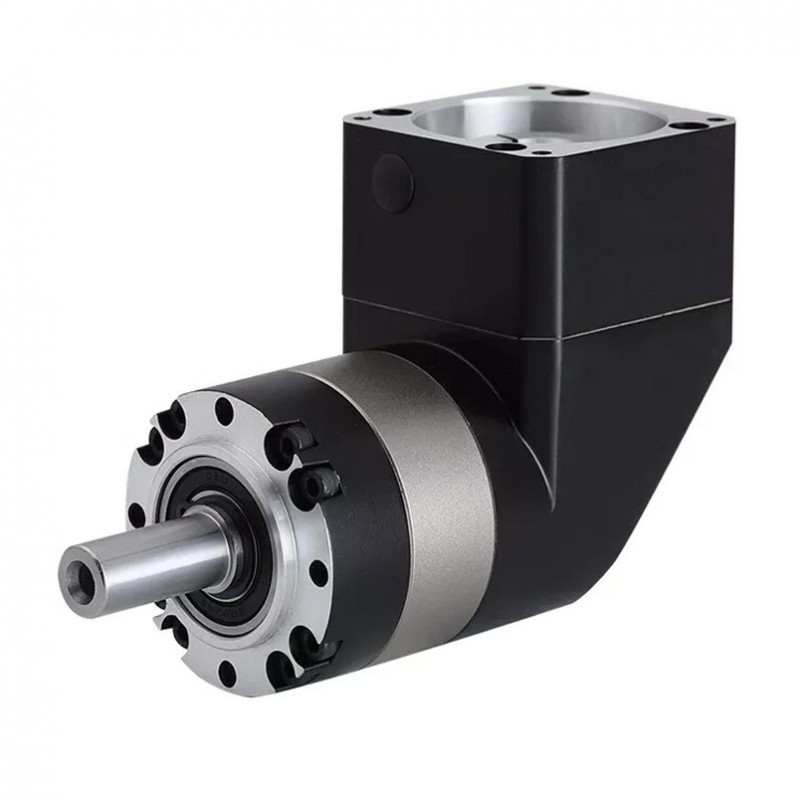

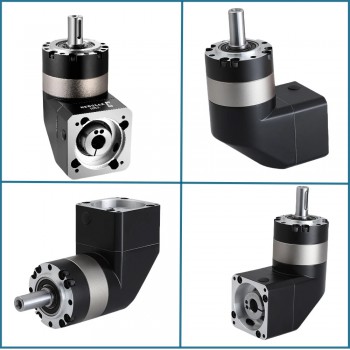

Réducteur planétaire à angle droit Nema 34 série PVE090 rapport 3:1 à 100:1 pour moteurs pas à pas NEMA 34 / servomoteurs de 80 mm
- Manuels et Documentation:
Réducteur planétaire à angle droit Nema 34 série PVE090 rapport 3:1 à 100:1 pour moteurs pas à pas NEMA 34 / servomoteurs de 80 mm

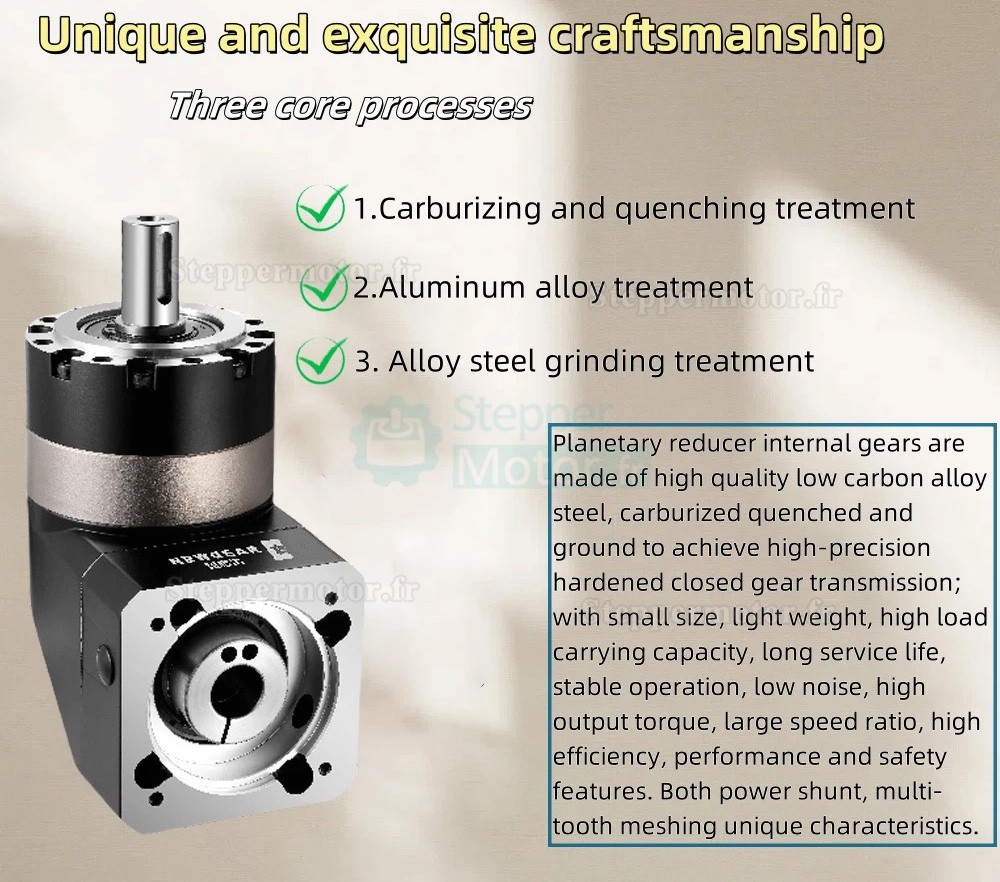

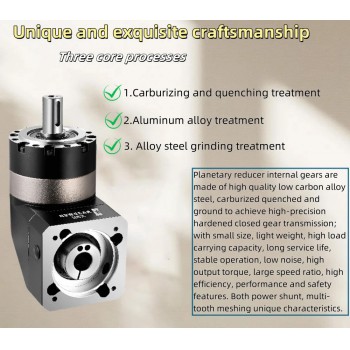

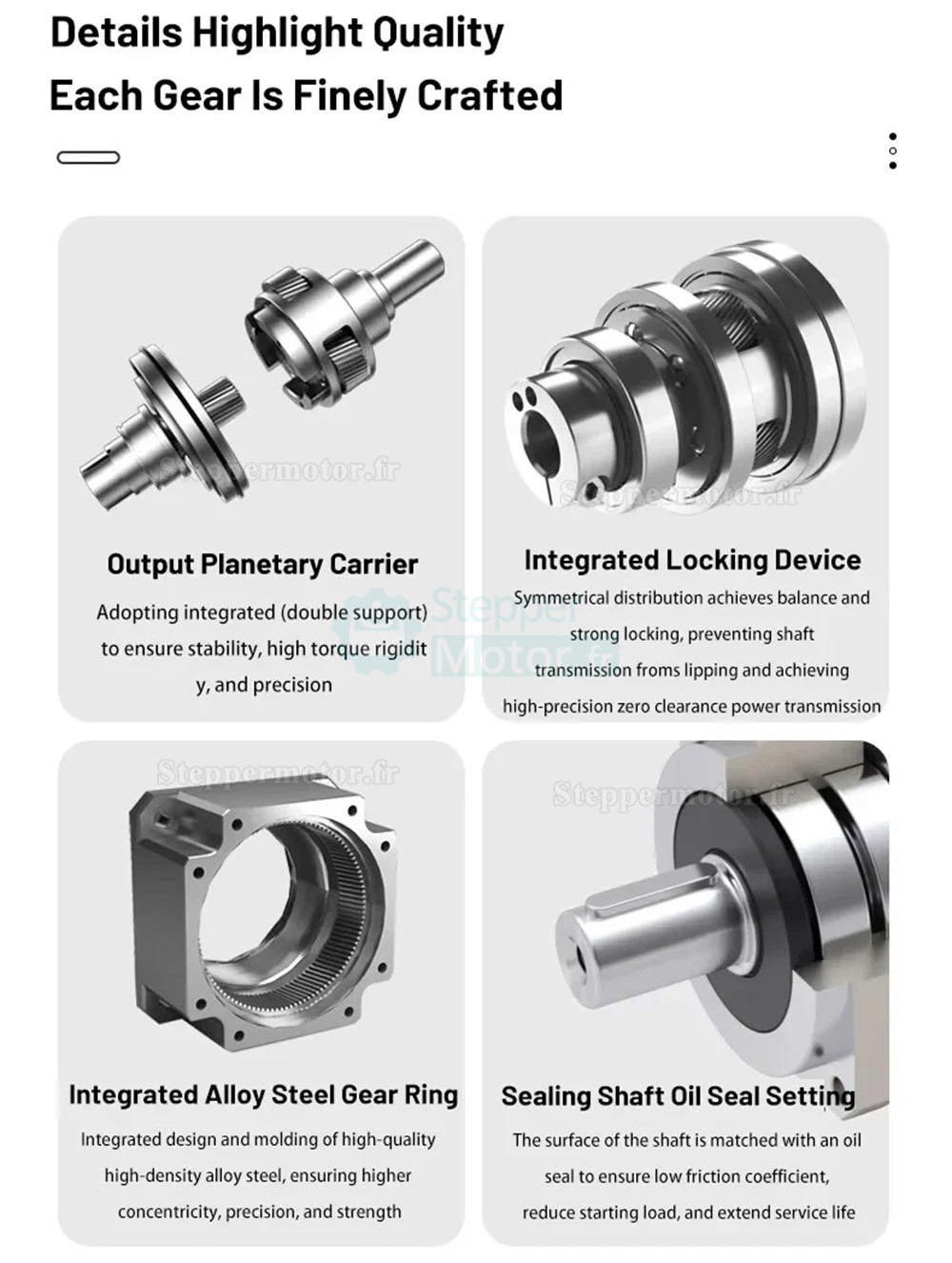

Caractéristiques
Compatible avec une entrée de 14 mm pour moteurs pas à pas NEMA 34 ou servomoteurs de 80 mm (750 W ou 1 kW).

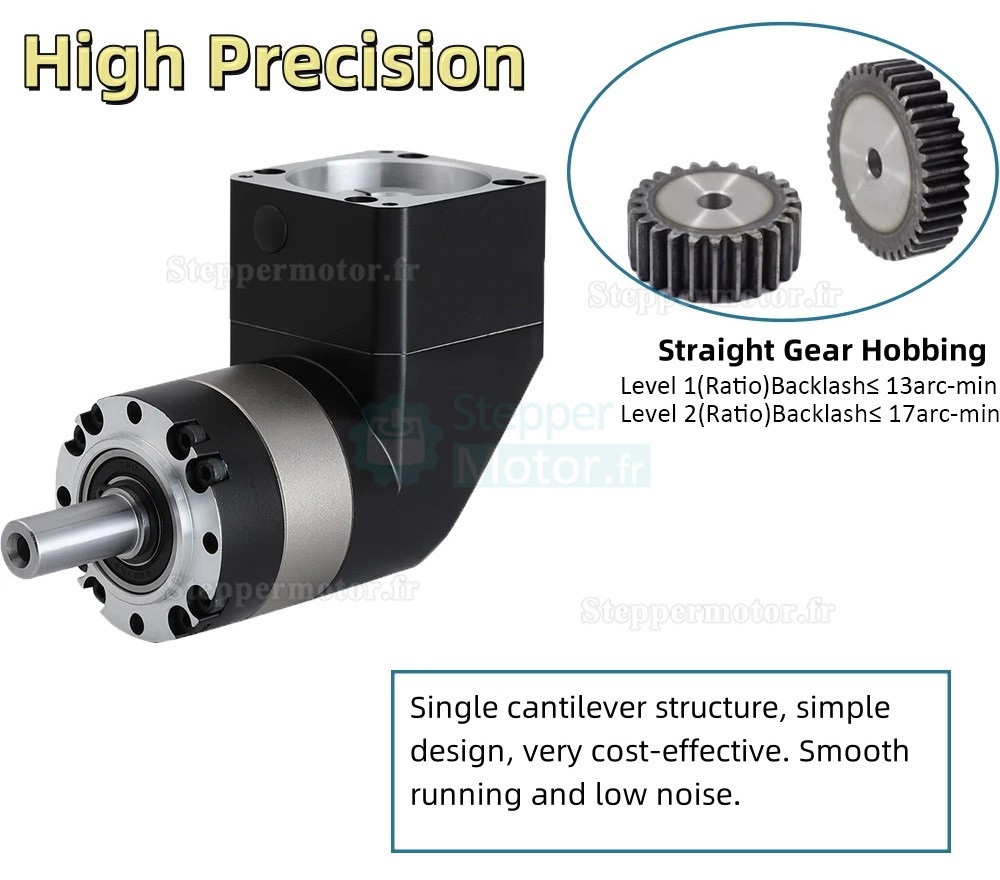

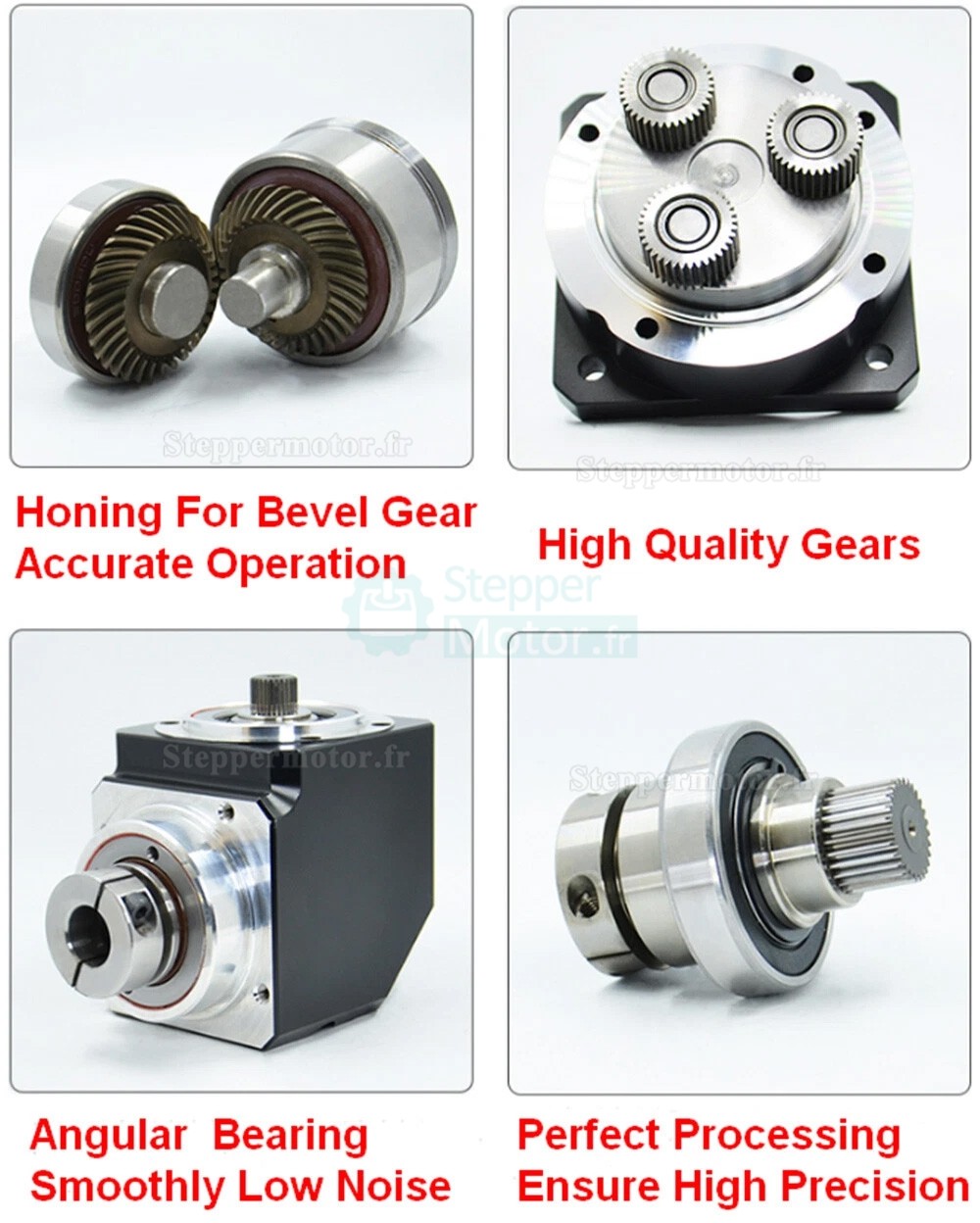

Haute précision avec un jeu angulaire inférieur à 10 arcmin.
Rapports de réduction disponibles : 3:1, 4:1, 5:1, 7:1, 10:1, 20:1, 25:1, 30:1, 35:1, 40:1, 50:1, 70:1 et 100:1.
Convient aux applications dans les domaines du bureau, du domicile, de l’automatisation de la production et de l’électronique grand public.
Contenu de l’emballage
1 × réducteur planétaire
1 × clavette
4 × vis de montage
Applications typiques :
Système d’entraînement AGV : Utilisé pour les virages à angle droit et un couple élevé, intégré directement aux roues motrices.
Support de suivi photovoltaïque : Conçu pour résister à la charge du vent et maintenir la précision malgré les démarrages et arrêts quotidiens.
Machines d’emballage alimentaire : La protection IP65 permet un fonctionnement dans des environnements à fréquence de démarrages et d’arrêts élevée et à variations de température et d’humidité.
| PVE090 Gear Reducer Technical Parameters | ||
|---|---|---|
| Paramètres techniques | Unité | Valeur |
| Couple radial maximal | N | 450 |
| Couple axial maximal | N | 430 |
| Rigidité en torsion | Nm/arcmin | 4,85 |
| Vitesse d'entrée maximale | tr/min | 6000 |
| Vitesse d'entrée nominale | tr/min | 3500 |
| Niveau sonore | dB | ≤60 |
| Jet (étage 1) | arcmin | ≤13 |
| Jet (étage 2) | arcmin | ≤17 |
| Couple de sortie maximal | Nm | 1,5 fois le couple de sortie nominal |
| Couple de freinage instantané | Nm | 2 fois le couple de sortie nominal |
| Durée de vie | h | 20000 |
| Indice de protection | - | IP65 |
| Température de fonctionnement | ℃ | -10℃~+90℃ |
| Rendement à pleine charge | % | L1≥95%, L2≥92% |
| Couple de sortie nominal (Nm) | ||
| Étage | Rapport | Couple de sortie nominal |
| Étage 1 (L1) | 3:1 | 96 |
| 4:1 | 122 | |
| 5:1 | 122 | |
| 7:1 | 95 | |
| 10:1 | 56 | |
| Étage 2 (L2) | 15:1 | 96 |
| 20:1 | 122 | |
| 25:1 | 122 | |
| 30:1 | 96 | |
| 35:1 | 122 | |
| 40:1 | 122 | |
| 50:1 | 122 | |
| 70:1 | 95 | |
| 100:1 | 56 | |
| Moment d'inertie (Kg,cm²) | ||
| Étage | Rapport | Moment d'inertie |
| Étage 1 (L1) | 3:1 | 1,73 |
| 4:1 | 1,73 | |
| 5:1 | 1,73 | |
| 7:1 | 1,42 | |
| 10:1 | 1,42 | |
| Étage 2 (L2) | 15:1 | 1,49 |
| 20:1 | 1,49 | |
| 25:1 | 1,49 | |
| 30:1 | 1,49 | |
| 35:1 | 1,49 | |
| 40:1 | 1,49 | |
| 50:1 | 1,25 | |
| 70:1 | 1,25 | |
| 100:1 | 1,25 | |

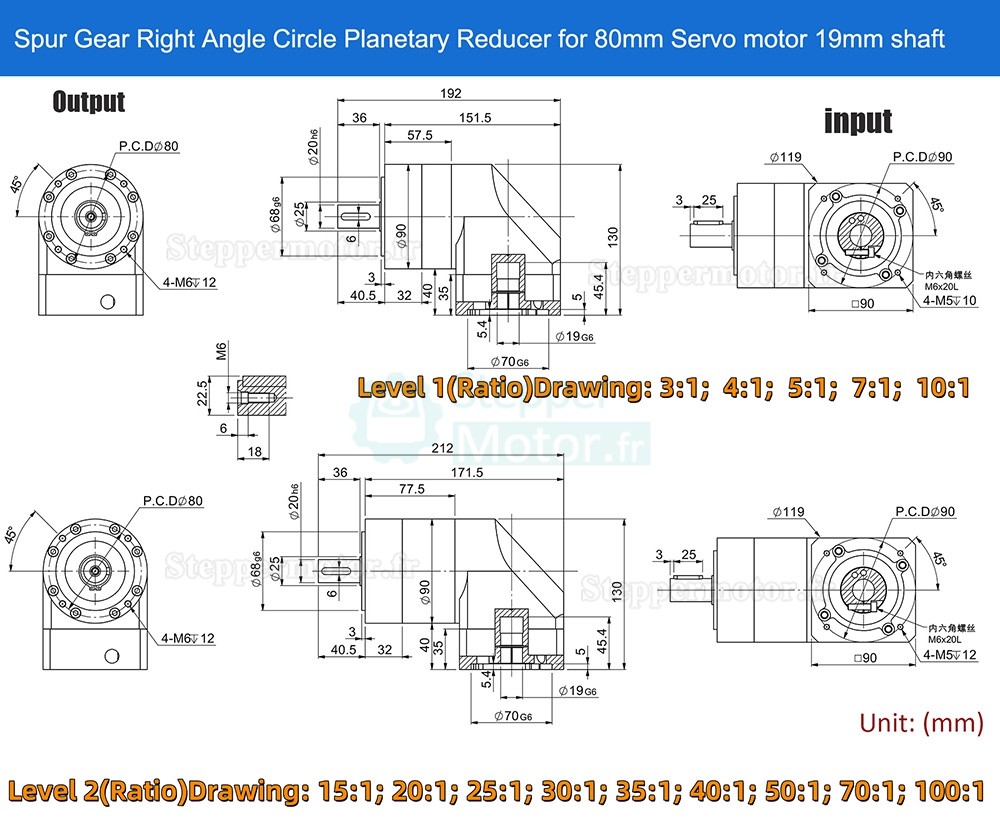

.jpg "Réducteur planétaire à angle droit Nema 34 série PVE090 rapport 3:1 à 100:1 pour moteurs pas à pas NEMA 34 / servomoteurs de 80 mm")
.jpg "Réducteur planétaire à angle droit Nema 34 série PVE090 rapport 3:1 à 100:1 pour moteurs pas à pas NEMA 34 / servomoteurs de 80 mm")
| Spécification physique | |
|---|---|
| Diamètre de l'arbre de sortie (mm) | 25 |
| Costume pour moteur | Moteur pas à pas Nema 34 / Servomoteur 80 mm |
| Diamètre de l'arbre d'entrée (mm) | 14 / 19 |
| Type d'arbre | Key-Way |
| Rapport de réduction | 3:1 / 4:1 / 5:1 / 7:1 / 10:1 / 15:1 / 20:1 / 25:1 / 30:1 / 35:1 / 40:1 / 50:1 / 70:1 / 100:1 |
| Type de boîte de vitesses | Réducteur planétaire à angle droit |
| Contrecoup | ≤10 arcmin |
| Taille du cadre(mm) | 90 x 90 |
| Longueur de l'arbre d'entrée (mm) | 40.4 |
| Longueur de l'arbre de sortie (mm) | 36 |
| Serie de produits | Série PVE090 |
| Indice IP | IP65 |
| Longueur maximale de l'arbre d'entrée | 40.4 |
| Longueur de Key-Way | 25 |
