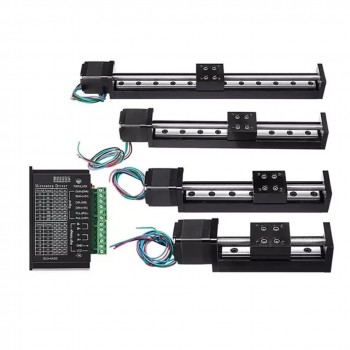

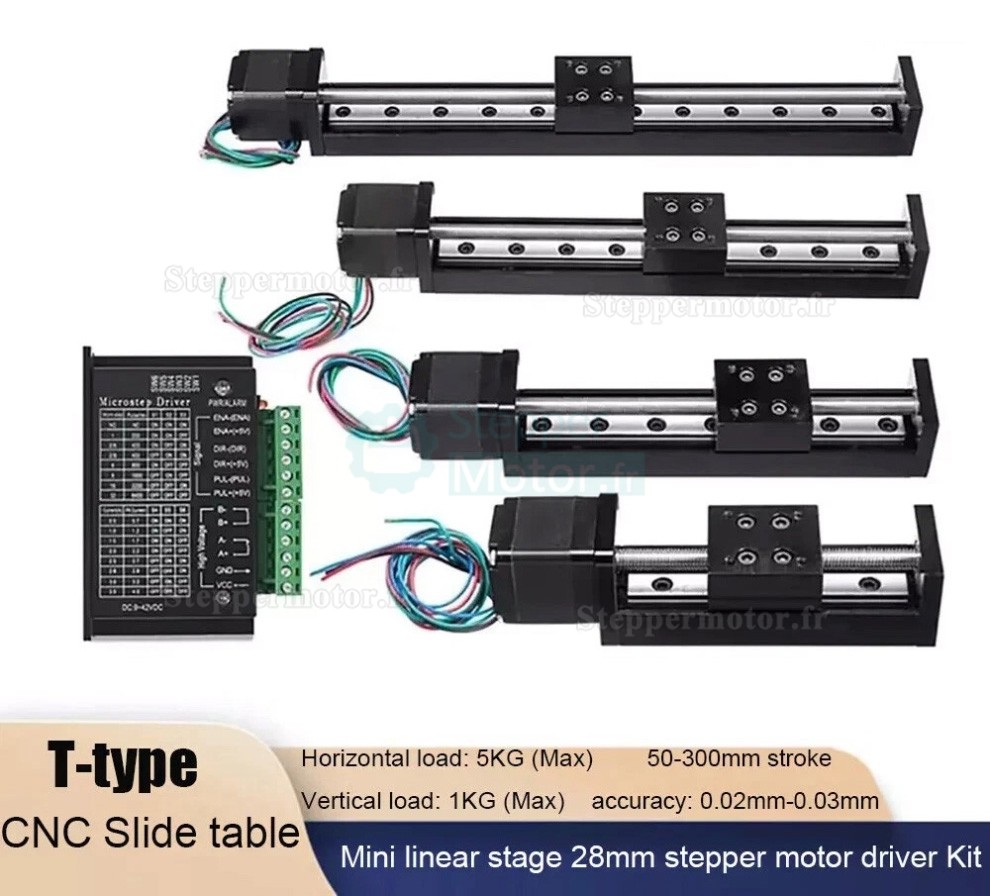

Table coulissante à vis trapézoïdale CNC OSP001607, étage linéaire motorisé avec moteur pas à pas Nema 11

Table coulissante à vis trapézoïdale CNC OSP001607, étage linéaire motorisé avec moteur pas à pas Nema 11

Caractéristiques de la table coulissante :

• Module de glissière linéaire compact (largeur 30 mm).
• Base en alliage d’aluminium avec rail en acier à roulement. Capacité de charge horizontale : 5 kg, capacité de charge verticale : 1 kg.
• Course utile ajustable de 50 à 300 mm.
• Équipée d’une manivelle et d’une règle de déplacement pour les ajustements manuels.
• Utilise une vis trapézoïdale de 6 mm avec des pas disponibles de 1 mm, 2 mm, 4 mm, 6 mm et 12 mm.
• Les pas de 1 mm et 2 mm offrent un auto-blocage à l’arrêt de l’alimentation.
• Moteur pas à pas NEMA11 (28 mm) intégré, courant 0,6 A, couple de maintien 0,07 N·m.

Applications :

Convient aux systèmes automatisés tels que : imprimantes 3D, équipements CNC, découpeuses laser, tournevis automatiques, machines à souder, dispositifs de distribution.

Paramètres techniques :

• Modèle : T06
• Type de glissière : table coulissante à vis trapézoïdale
• Charge horizontale maximale : 5 kg
• Charge verticale maximale : 1 kg
• Course utile : 50–300 mm
• Longueur totale : course utile + 75 mm
• Dimensions du plateau : 30×32 mm
• Précision de repositionnement : 0,02–0,03 mm
• Vitesse maximale : 80 mm/s
• Largeur du rail : 6 mm
• Type de chariot : MGN8H
• Précision de la vis : C7
• Pas : 1 / 2 / 4 / 6 / 12 mm (1 rotation déplace le plateau de la valeur de pas correspondante)

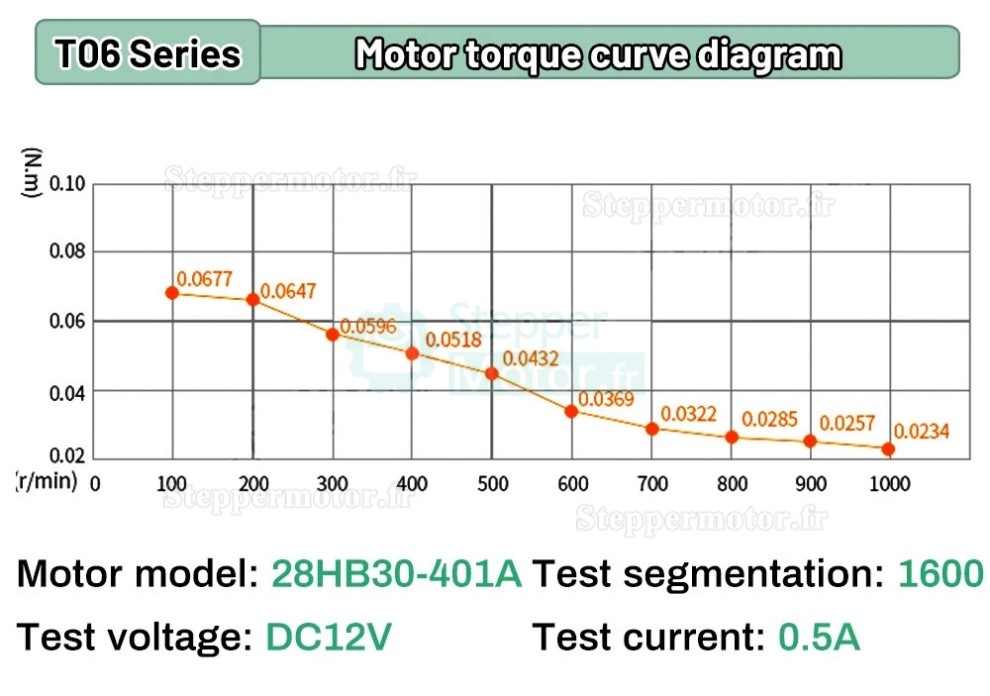

Paramètres du moteur pas à pas :

• Modèle : 28HB30-401A (compatible avec 28HB40-401A)
• Taille de la bride : NEMA11 (28 mm)
• Couple de maintien : 0,07 N·m
• Longueur du corps : 30 mm
• Diamètre de l’arbre : 5 mm
• Type de moteur : moteur biphasé
• Courant : 0,6 A
• Angle de pas : 1,8°
