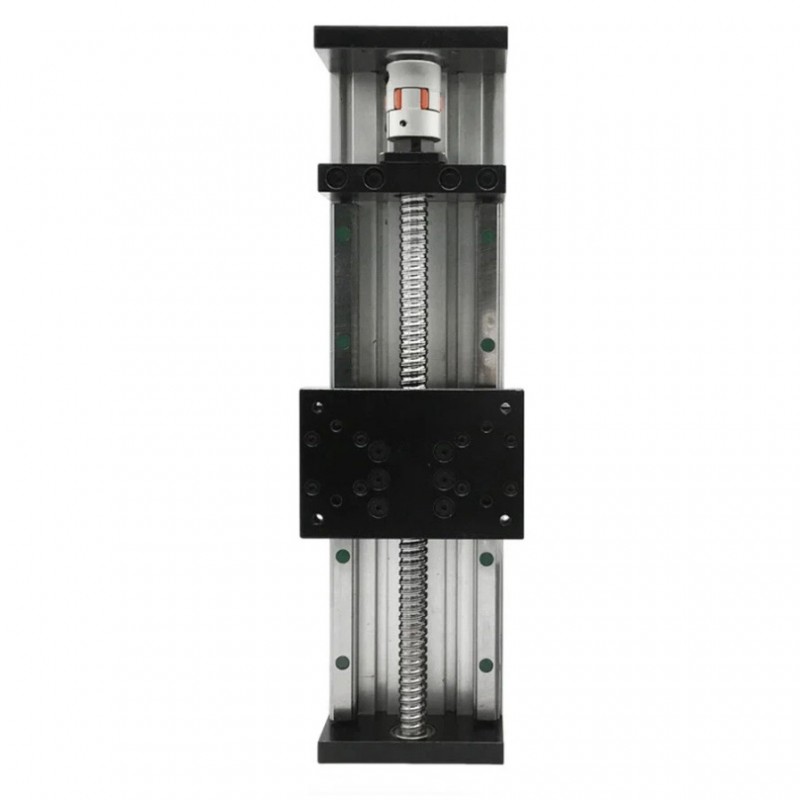

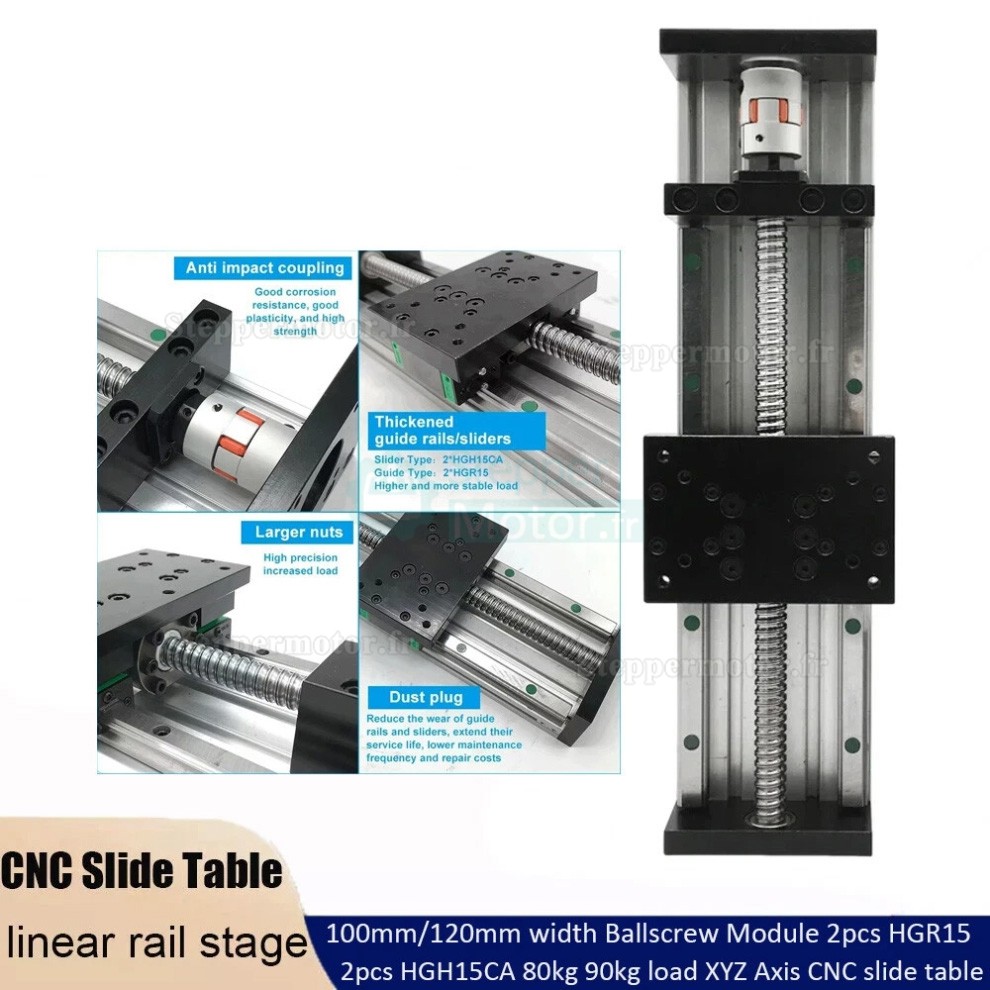

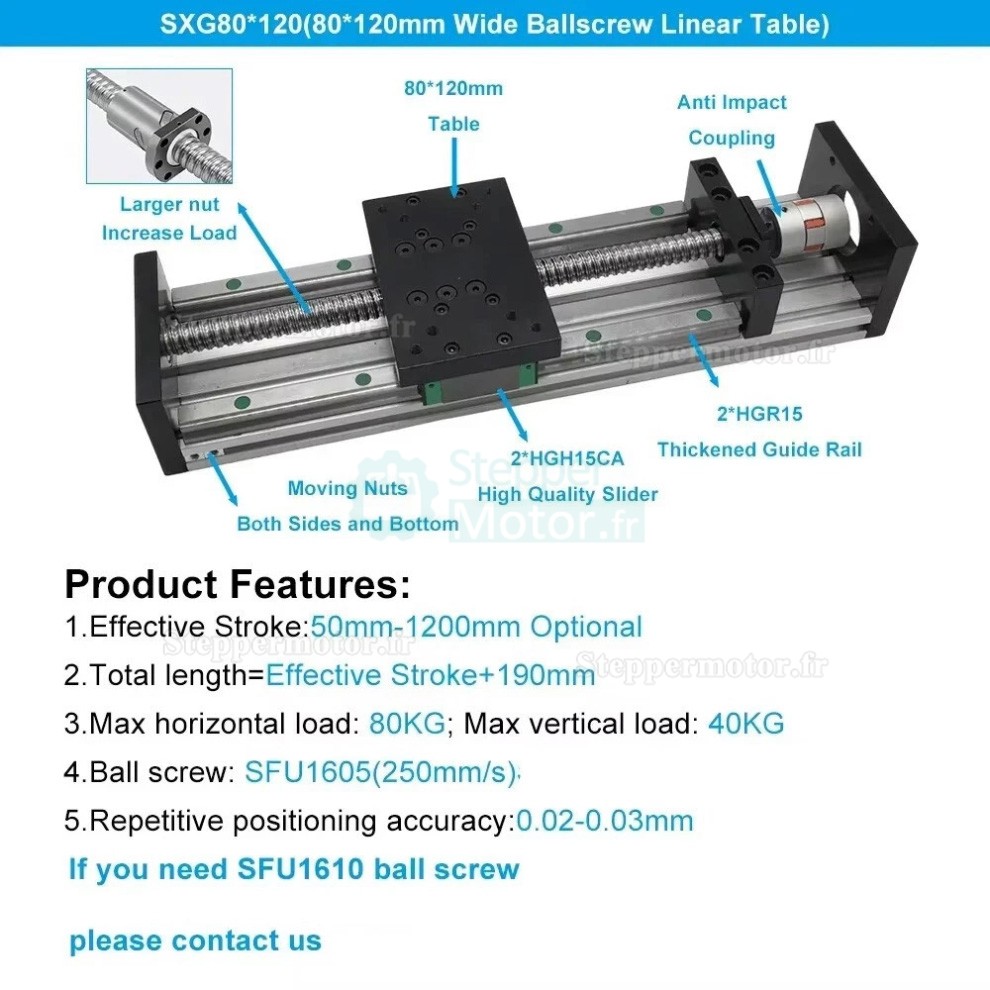

Table de guidage linéaire robuste SXG80×120 pour vis à billes CNC, compatible avec moteur Nema23/34

Table de guidage linéaire robuste SXG80×120 pour vis à billes CNC, compatible avec moteur Nema23/34

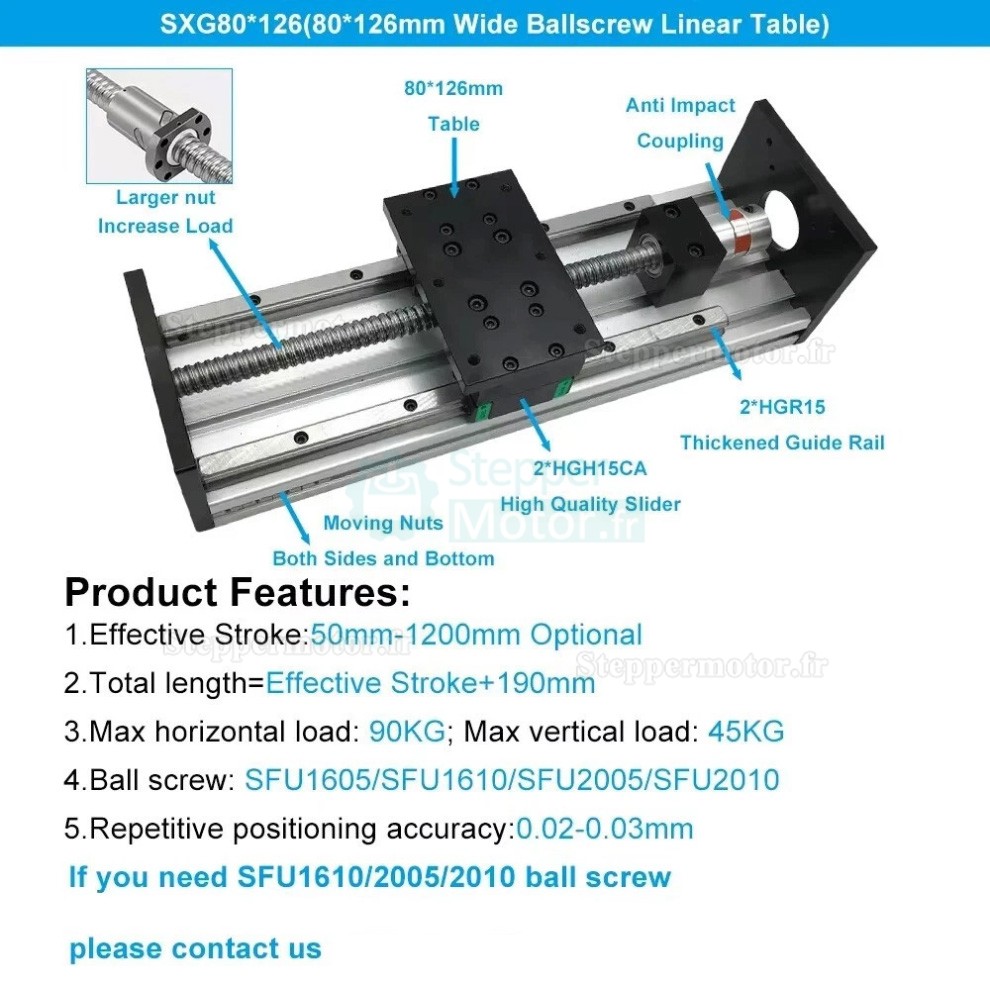

Spécifications techniques

• Modèle : SXG80×120
• Vis à billes : SFU1605 (Ø16 mm, pas de 5 mm ; 1 tour = 5 mm de déplacement) / SFU1610
• Précision de la vis à billes : Classe C7
• Course utile : 50 à 1200 mm

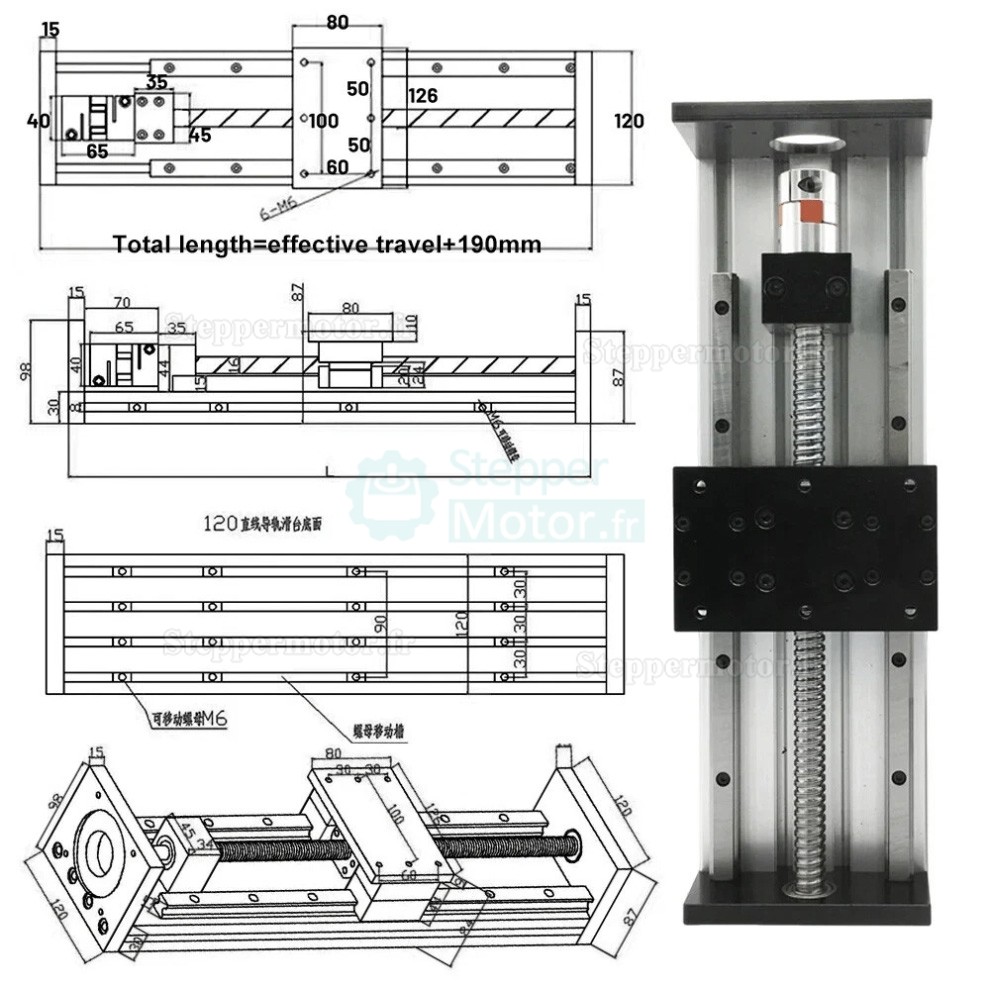

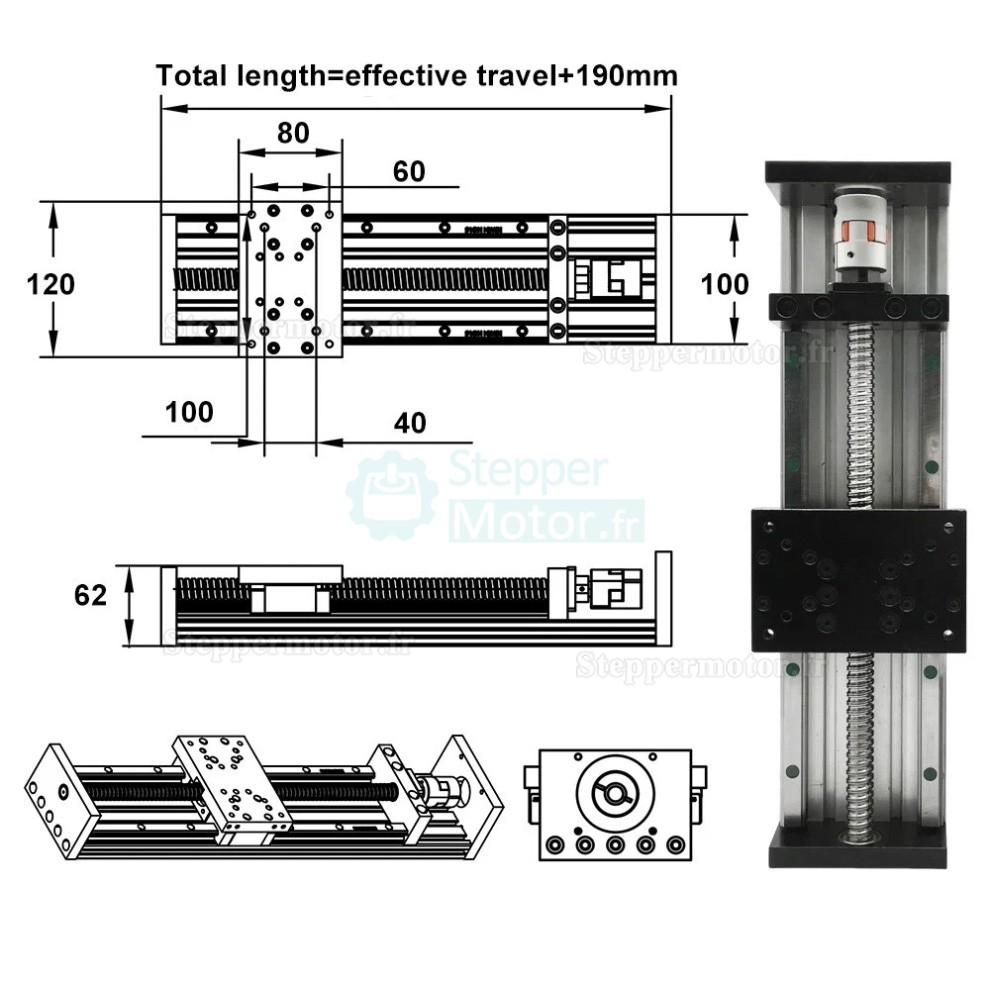

• Longueur totale (optionnelle) : course utile + 190 mm
• Dimensions du plateau mobile : 80 × 120 mm
• Type de chariots : 2 × HGH15CA
• Type de guidage : 2 × rails HGR15
• Charge maximale horizontale : 80 kg
• Charge maximale verticale : 40 kg
• Précision de repositionnement : ±0,3 mm
• Matériau : profilé en aluminium industriel

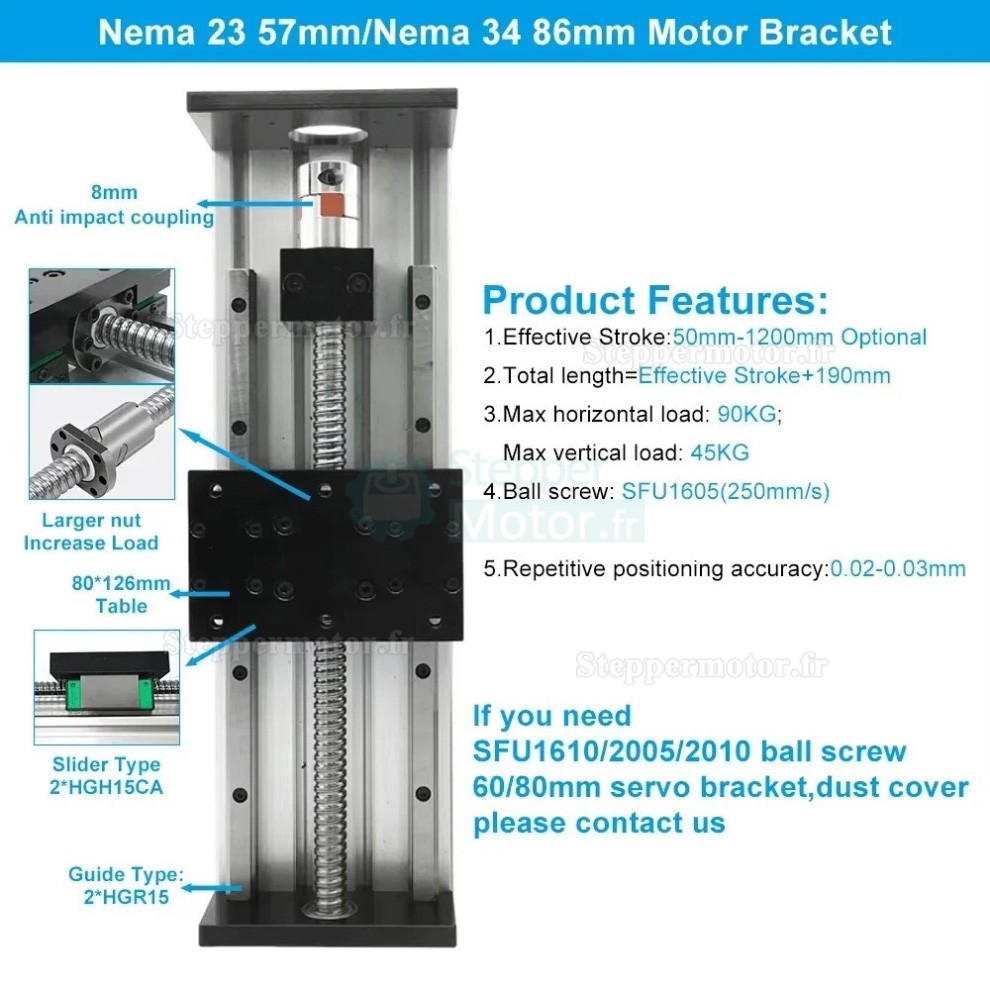

Options de configuration (supports moteur)

• Support moteur pour NEMA 23 (57 mm)
• Support moteur pour NEMA 34 (86 mm)
• Support pour servomoteur 60 mm
• Support pour servomoteur 80 mm

Contenu du colis – version motorisable (SFU1605)

• 1 × table coulissante à double rail
• 1 × accouplement anti-choc

Remarque : pour une configuration avec vis SFU1610, veuillez contacter le service client.

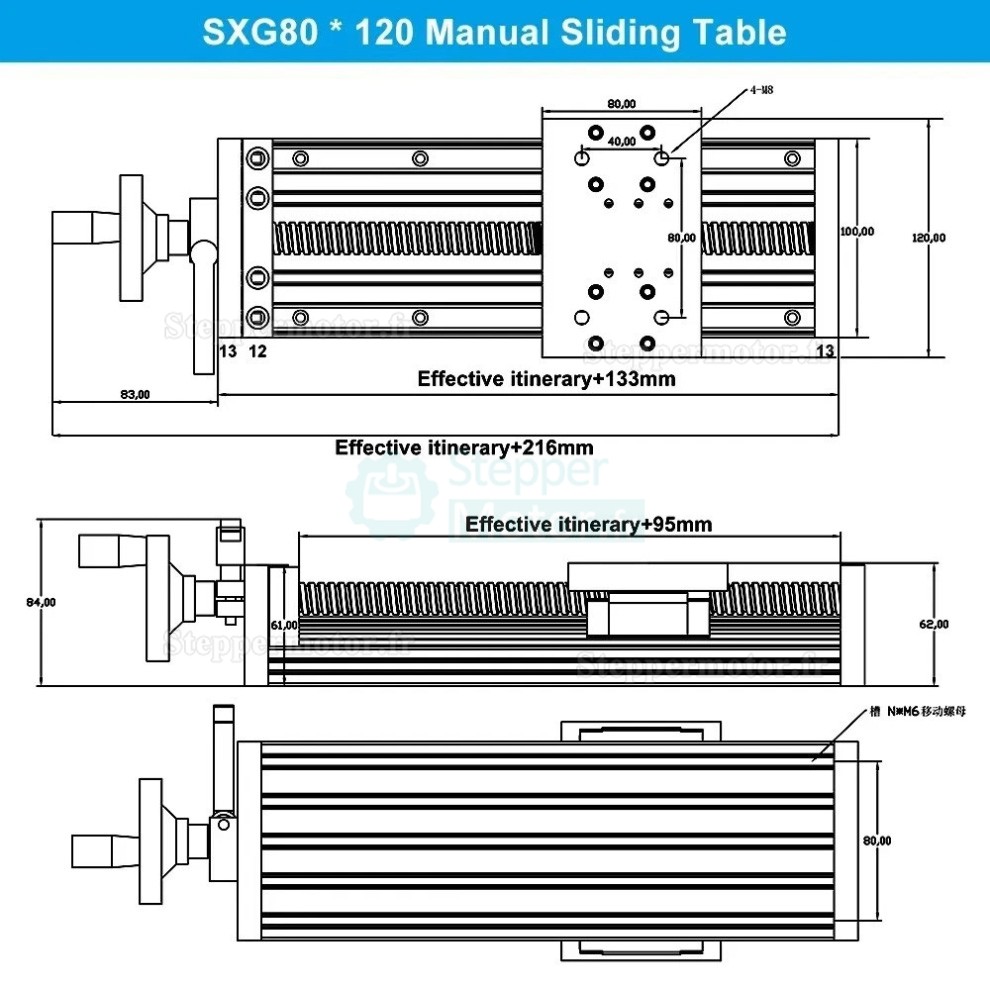

Version manuelle disponible

1 × table coulissante double rail avec volant manuel
