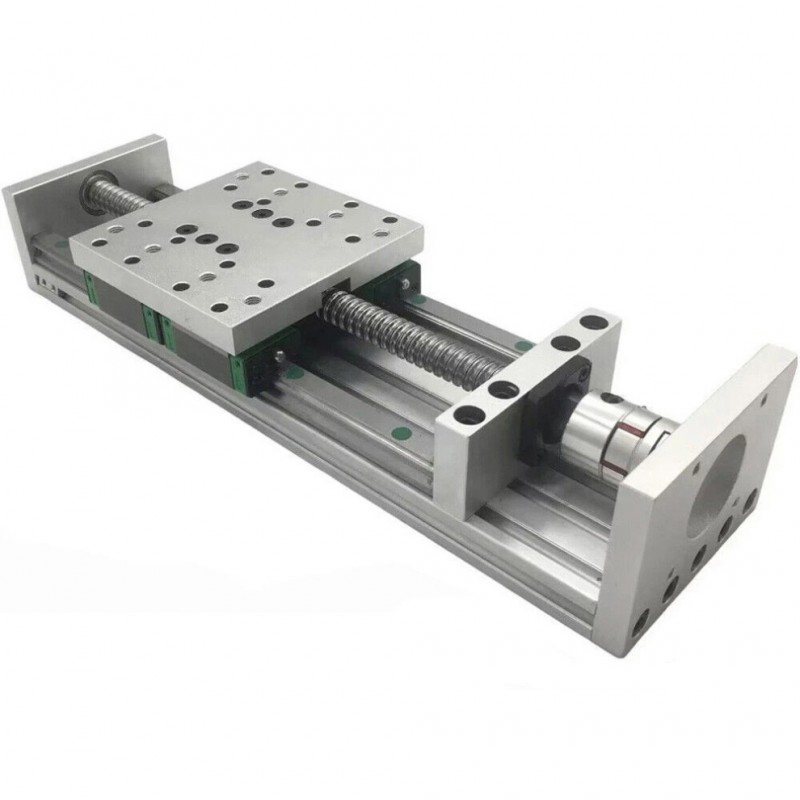

Guide de mouvement linéaire robuste SXG120×120, table coulissante linéaire 70-100 kg, table coulissante CNC 100-1000 mm

Guide de mouvement linéaire robuste SXG120×120, table coulissante linéaire 70-100 kg, table coulissante CNC 100-1000 mm

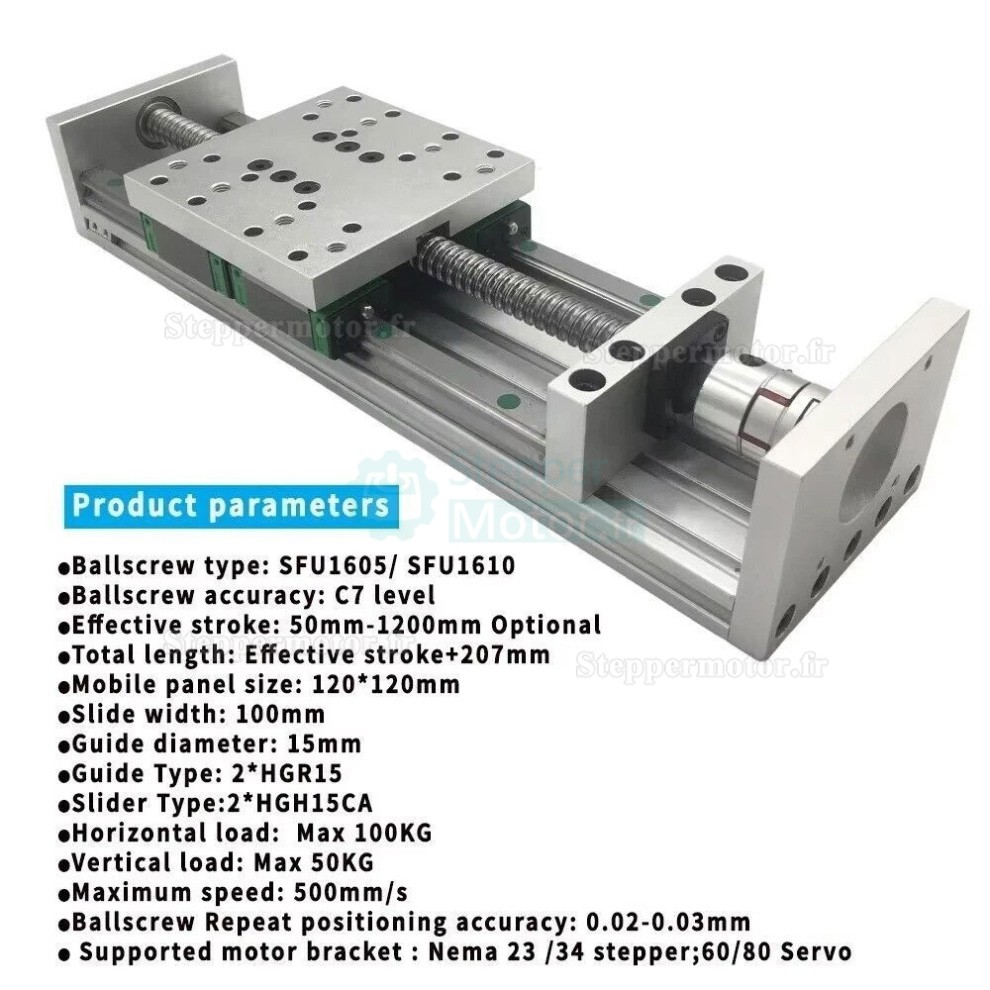

Spécifications:

• Modèle : SXG120×120
• Plateau mobile : 120 × 120 mm
• Largeur de la glissière : 100 mm
• Vis à billes : SFU1605 (Ø16 mm, pas de 5 mm ; ≈5 mm de déplacement par tour)
• Précision de la vis à billes : C7
• Course utile disponible : 50–1200 mm

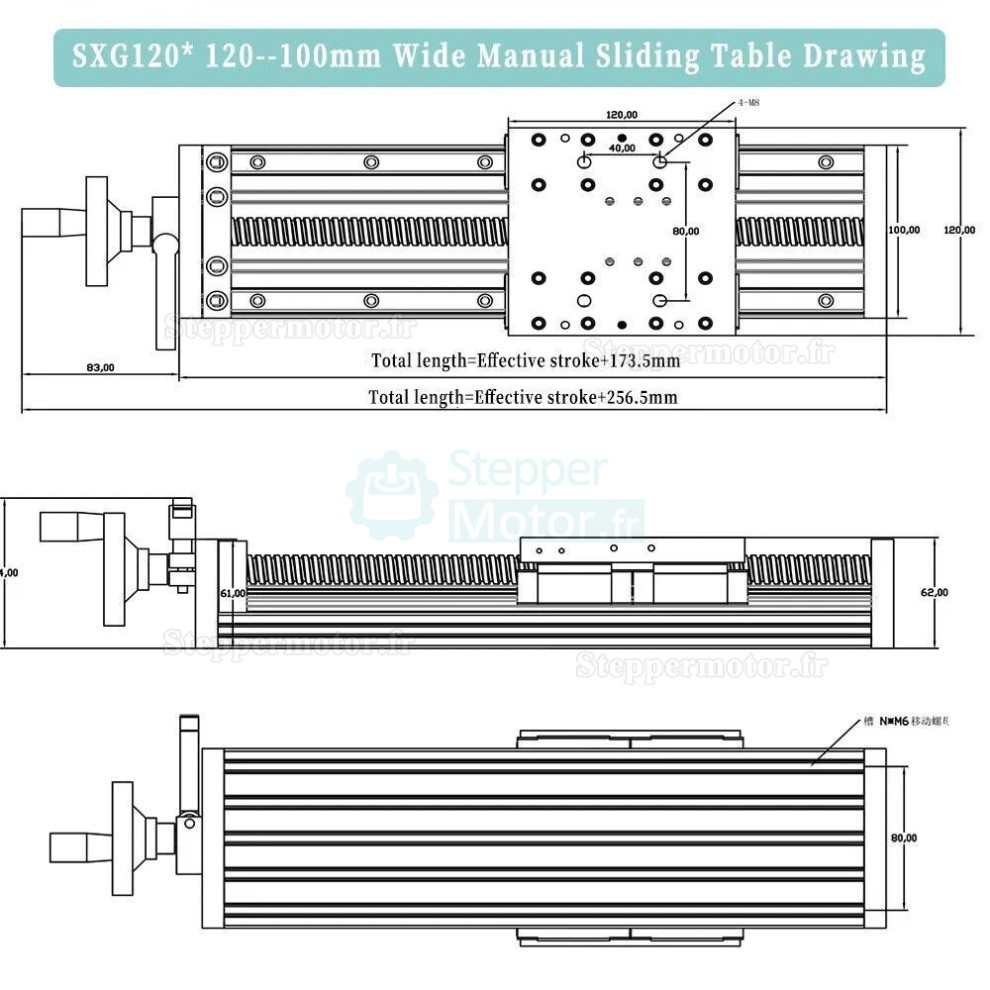

• Longueur totale : course utile + 207 mm
• Système de guidage : 2 rails HGR15 avec 2 chariots HGH15CA
• Diamètre des rails de guidage : 15 mm
• Vitesse nominale : jusqu’à 500 mm/s
• Charge nominale : 100 kg en position horizontale ; 50 kg en position verticale
• Précision de repositionnement (vis à billes) : 0,02–0,03 mm
• Compatibilité du support moteur : moteurs pas à pas NEMA 23 / NEMA 34 ; servomoteurs 60 mm / 80 mm

Matériaux :

• Vis à billes et rails : acier au carbone / acier à roulement
• Plaque de base : alliage d’aluminium

Rappel :

• Vérifier la longueur de course, l’interface moteur et le diamètre de l’accouplement avant commande.
• Installer et utiliser dans les plages mécaniques et environnementales spécifiées.

Options de colisage :

Pour support NEMA 23 :

• 1 × table coulissante SXG120×120
• 1 × accouplement 8 mm (compatible moteur pas à pas NEMA 23, 57 mm)

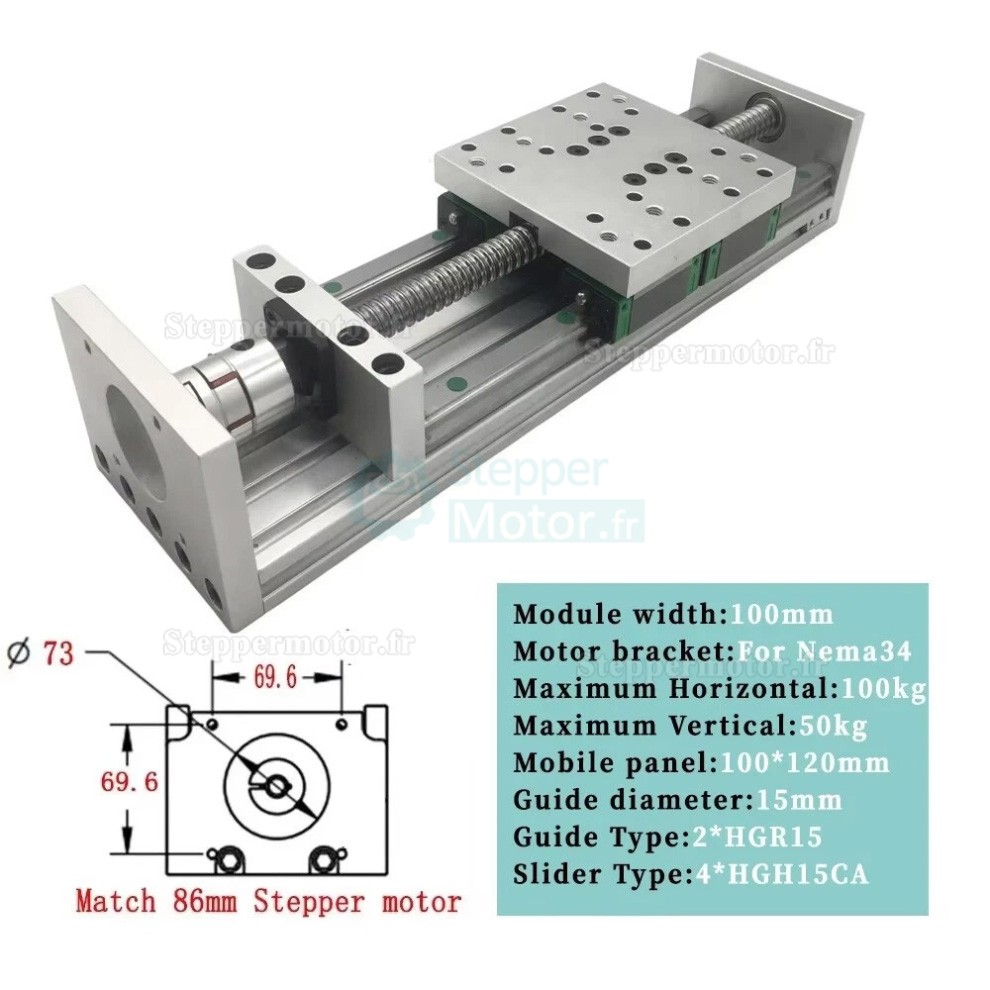

Pour support NEMA 34 :

• 1 × table coulissante SXG120×120
• 1 × accouplement 14 mm (compatible moteur pas à pas NEMA 34, 86 mm)

Pour support servomoteur 60 mm :

• 1 × table coulissante SXG120×120
• 1 × accouplement 14 mm (compatible servomoteur 60 mm)

Pour support servomoteur 80 mm :

• 1 × table coulissante SXG120×120
• 1 × accouplement 19 mm (compatible servomoteur 80 mm)
