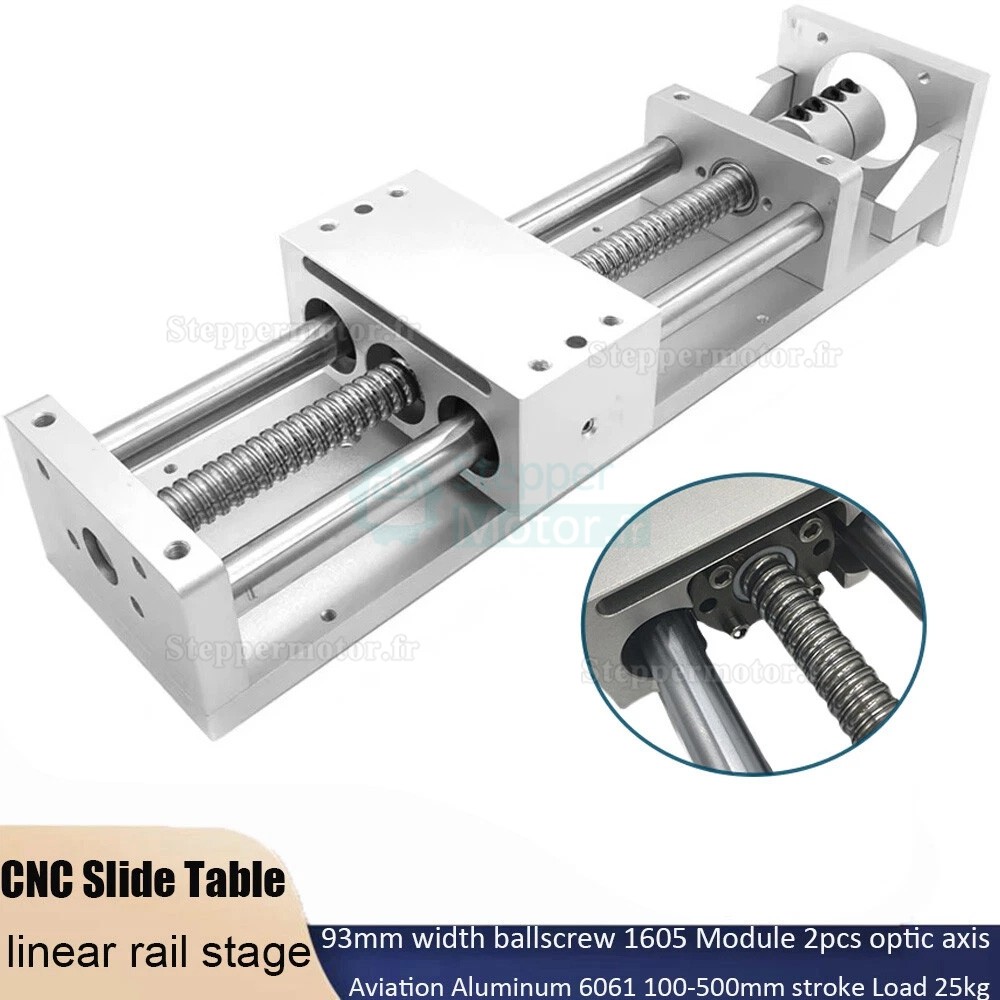

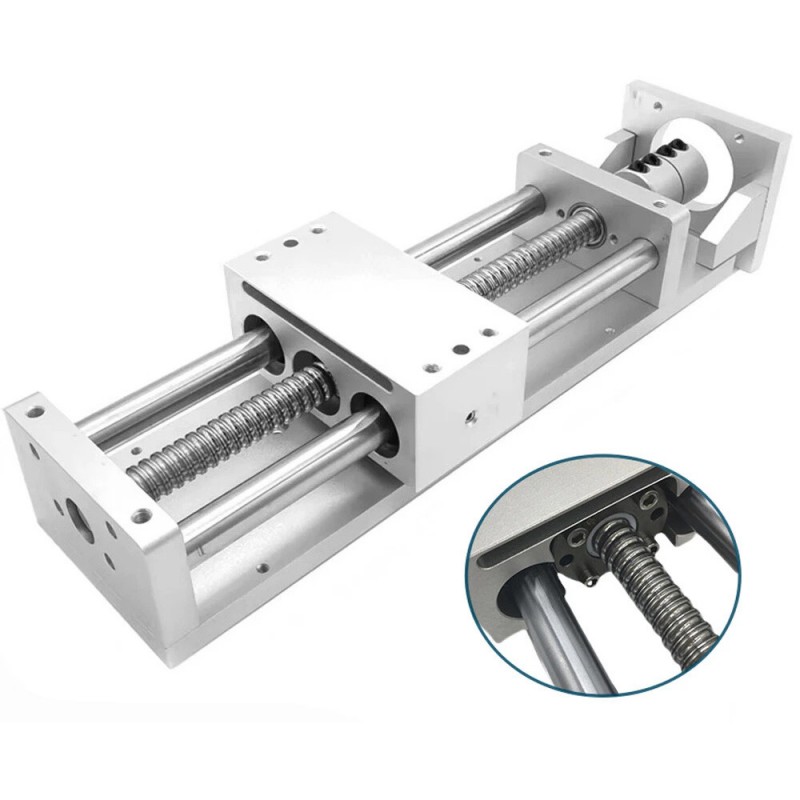

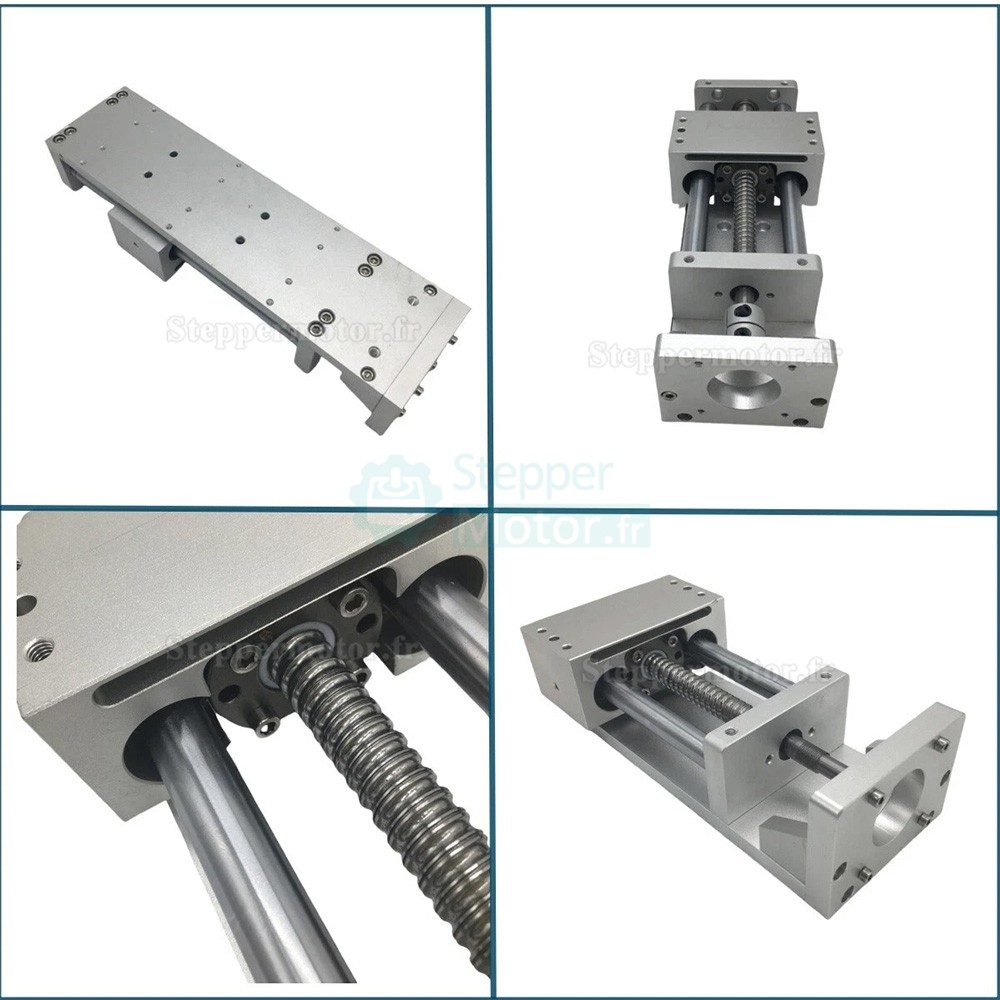

Guide de mouvement linéaire OSP001612 pour table coulissante CNC compatible avec moteur pas à pas Nema 23/34

Guide de mouvement linéaire OSP001612 pour table coulissante CNC compatible avec moteur pas à pas Nema 23/34

Modèles disponibles :

• Table coulissante + accouplement 8 mm (pour NEMA 23)
• Table coulissante + accouplement 14 mm (pour NEMA 34)

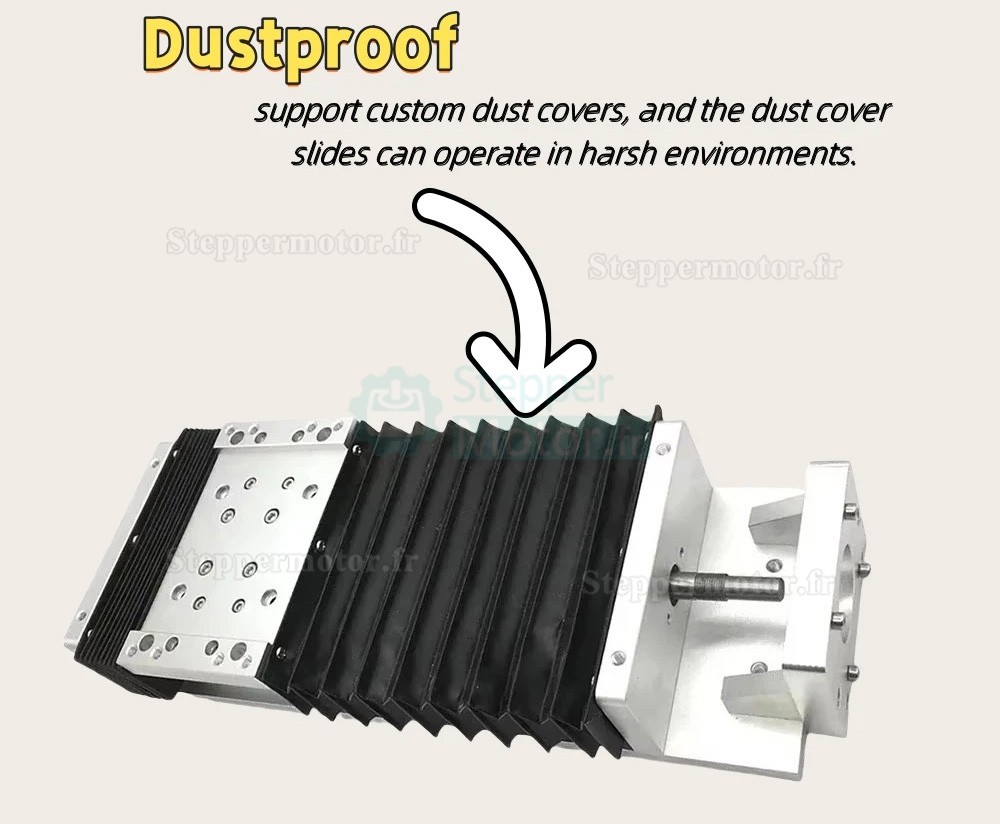

• Table coulissante + accouplement 8 mm + cache anti-poussière
• Table coulissante + accouplement 14 mm + cache anti-poussière

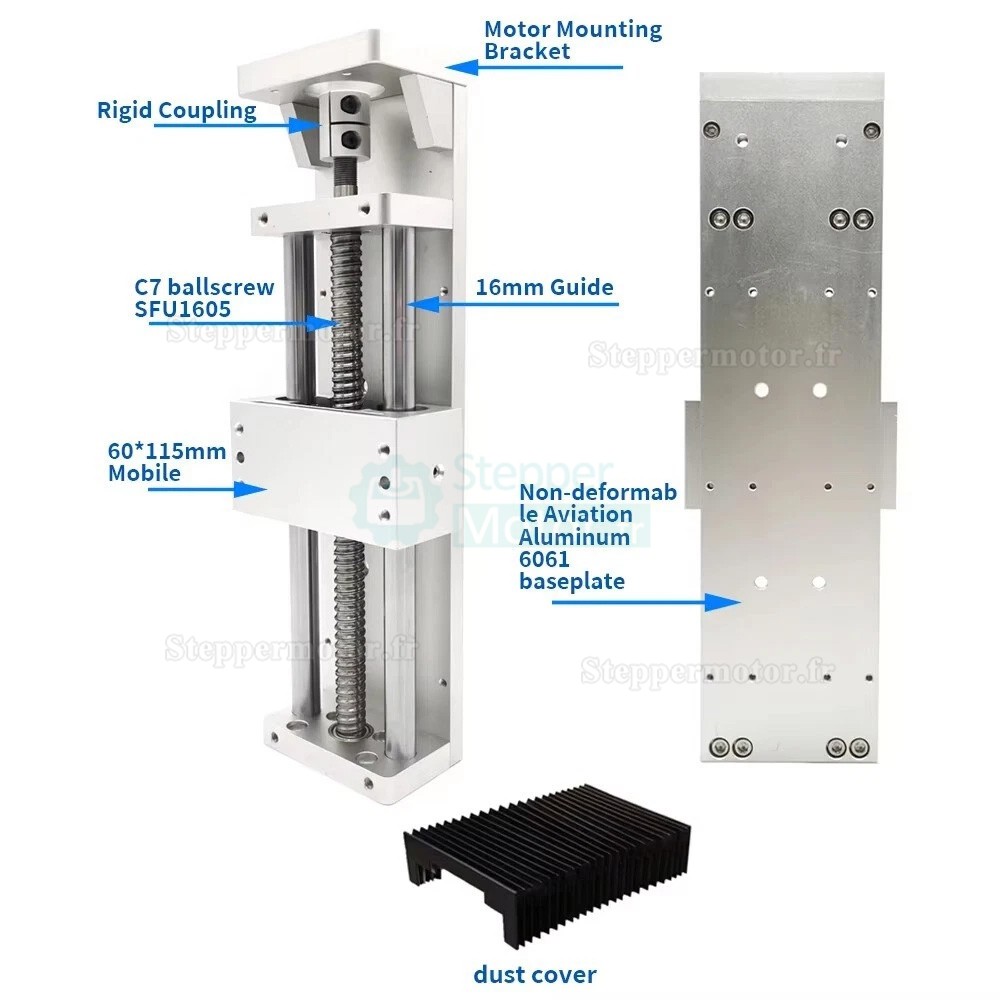

Caractéristiques :

1. Matériau : plaque inférieure en aluminium aviation 6061
2. Support moteur : support moteur de 14 mm d’épaisseur, conçu pour réduire les vibrations en fonctionnement

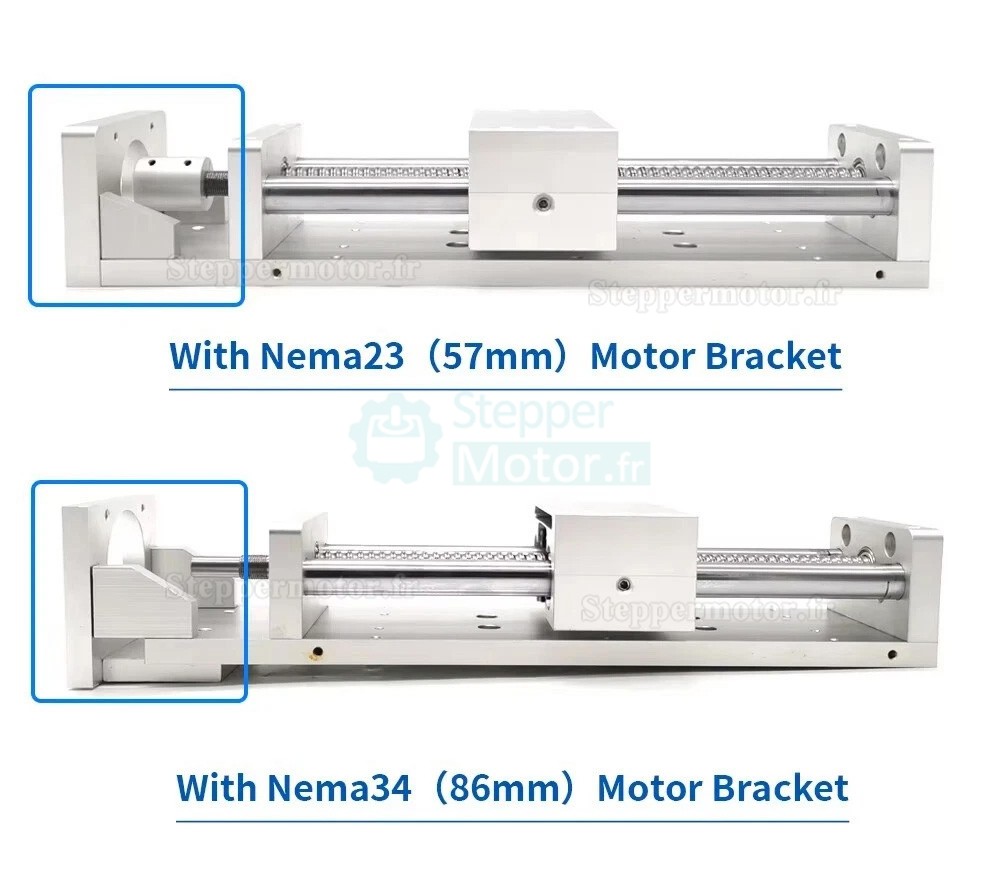

3. Compatibilité des supports moteurs : moteurs pas à pas NEMA 23 / NEMA 34, servomoteurs 60 mm / 80 mm (pour les supports de servomoteurs, nous contacter)
4. Vis à billes : type SFU1605, Ø16 mm, pas de 5 mm (≈ 5 mm de déplacement par rotation complète)
5. Précision de repositionnement de la vis à billes : ±0,02 mm

Spécifications techniques :

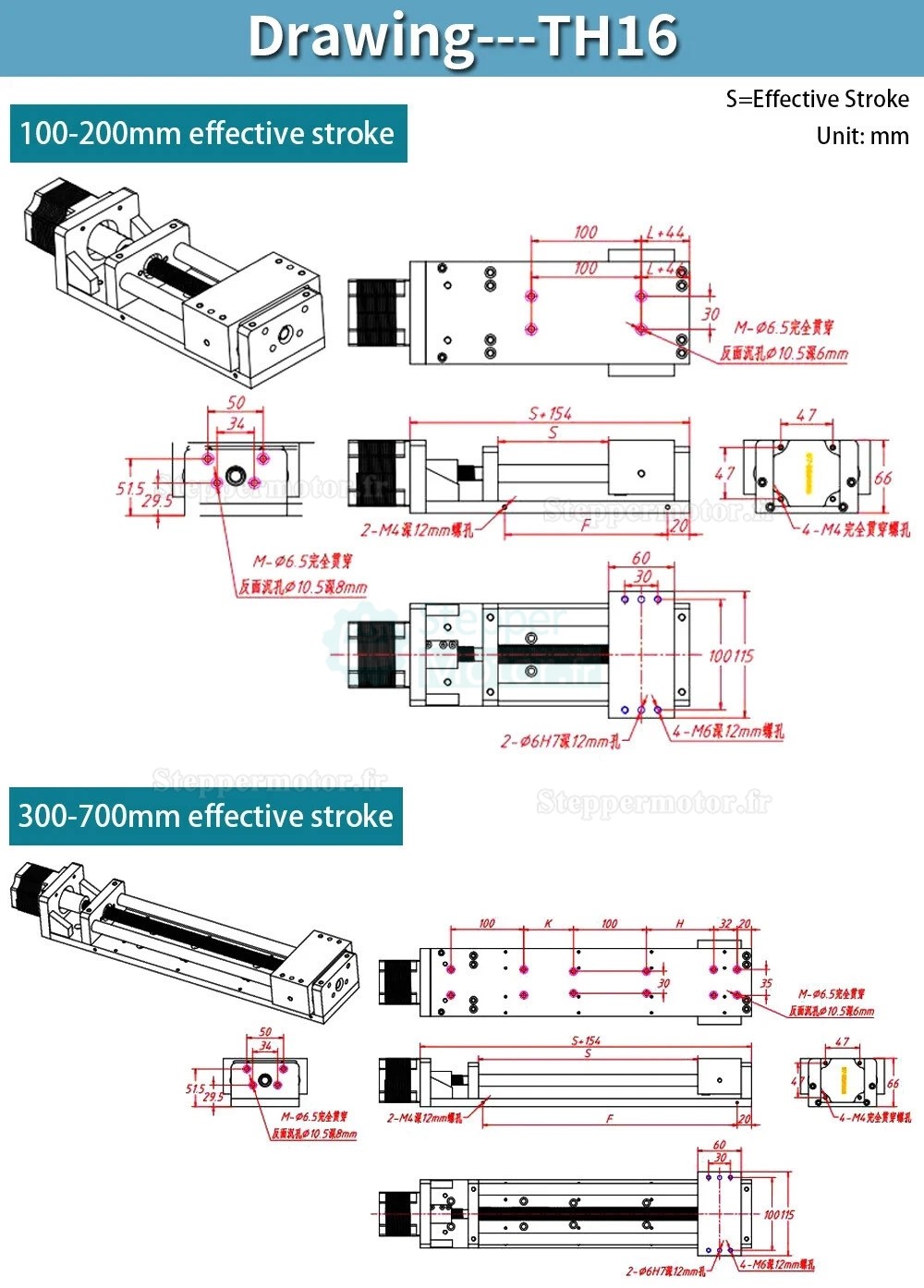

• Modèle : TH16
• Précision de la vis à billes : classe C7
• Course utile : 100 à 500 mm
• Remarque : l’ajout d’un cache anti-poussière peut réduire la course effective
• Dimensions du plateau mobile : 60 × 115 mm
• Diamètre des tiges de guidage : 16 mm
• Type de guidage : par axe optique
• Charge maximale horizontale : 30 kg
• Charge maximale verticale : 25 kg
• Traitement de surface : aluminium 6061 sablé, oxydé pour résistance à la corrosion

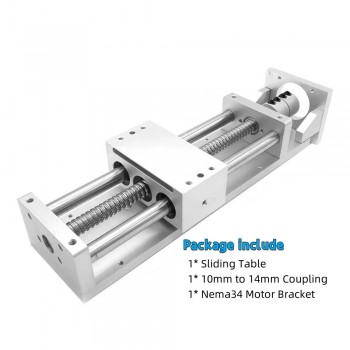

Options d’emballage :

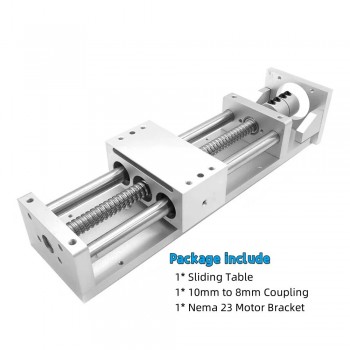

Type 1 :

• 1 × table coulissante
• 1 × accouplement
• 1 × support moteur NEMA 23 / NEMA 34

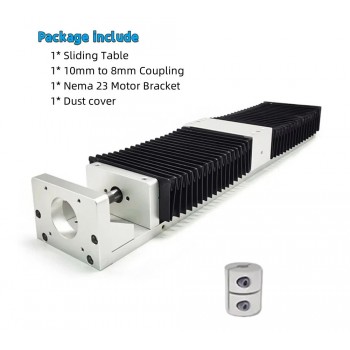

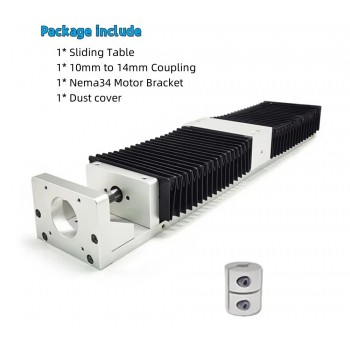

Type 2 :

• 1 × table coulissante
• 1 × accouplement
• 1 × support moteur NEMA 23 / NEMA 34
• 1 × cache anti-poussière

Remarque : la course utile peut être réduite avec le cache installé
