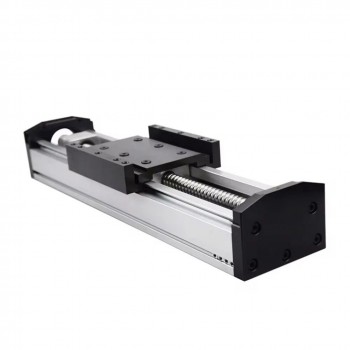

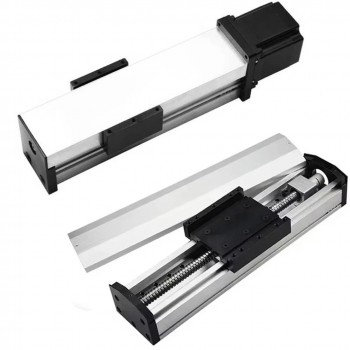

Kit de table coulissante à vis à billes CNC mini entièrement étanche OSP001613 avec moteur pas à pas

Kit de table coulissante à vis à billes CNC mini entièrement étanche OSP001613 avec moteur pas à pas

Paramètres du produit

Modèle : QMF40 (largeur 40 mm, charge maximale 40 kg)

• Matériau : profilé en aluminium industriel
• Course utile : 100 mm à 300 mm (au choix selon les besoins)
• Charge maximale horizontale : 40 kg
• Charge maximale verticale : 20 kg
• Support moteur : pour moteur pas à pas NEMA 23 (57 mm)
• Largeur du module : 42 mm
• Précision de repositionnement : 0,03 mm – 0,05 mm
• Type de guidage : 1 rail MGN12R (largeur 12 mm)
• Chariot : 1 bloc MGN12C
• Vis à billes : SFU1605 (Ø16 mm, pas 5 mm)
• Matériau de la vis à billes : acier à roulement
• Précision de la vis à billes : classe C7
• Vitesse de déplacement maximale : 250 mm/s

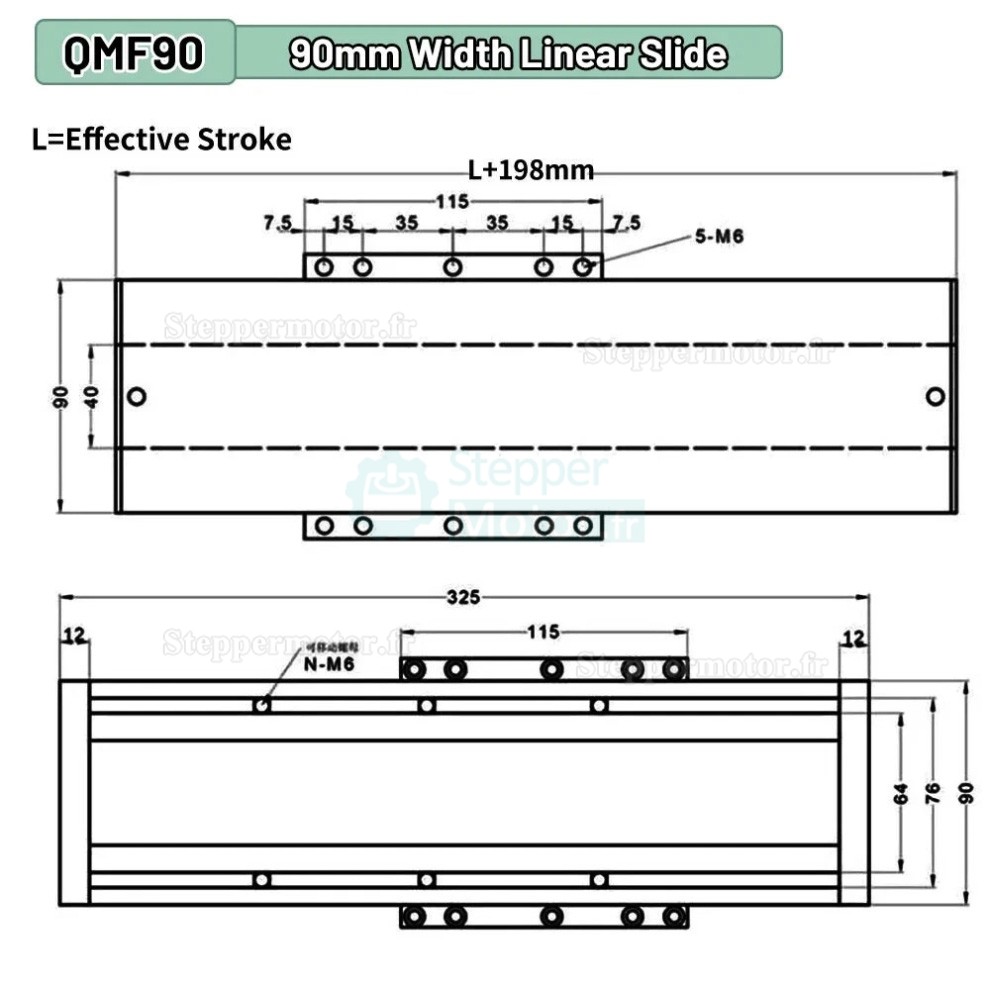

Modèle : QMF90 (largeur 90 mm, charge maximale 70 kg)

• Matériau : profilé en aluminium industriel
• Course utile : 100 mm à 300 mm (au choix selon les besoins)

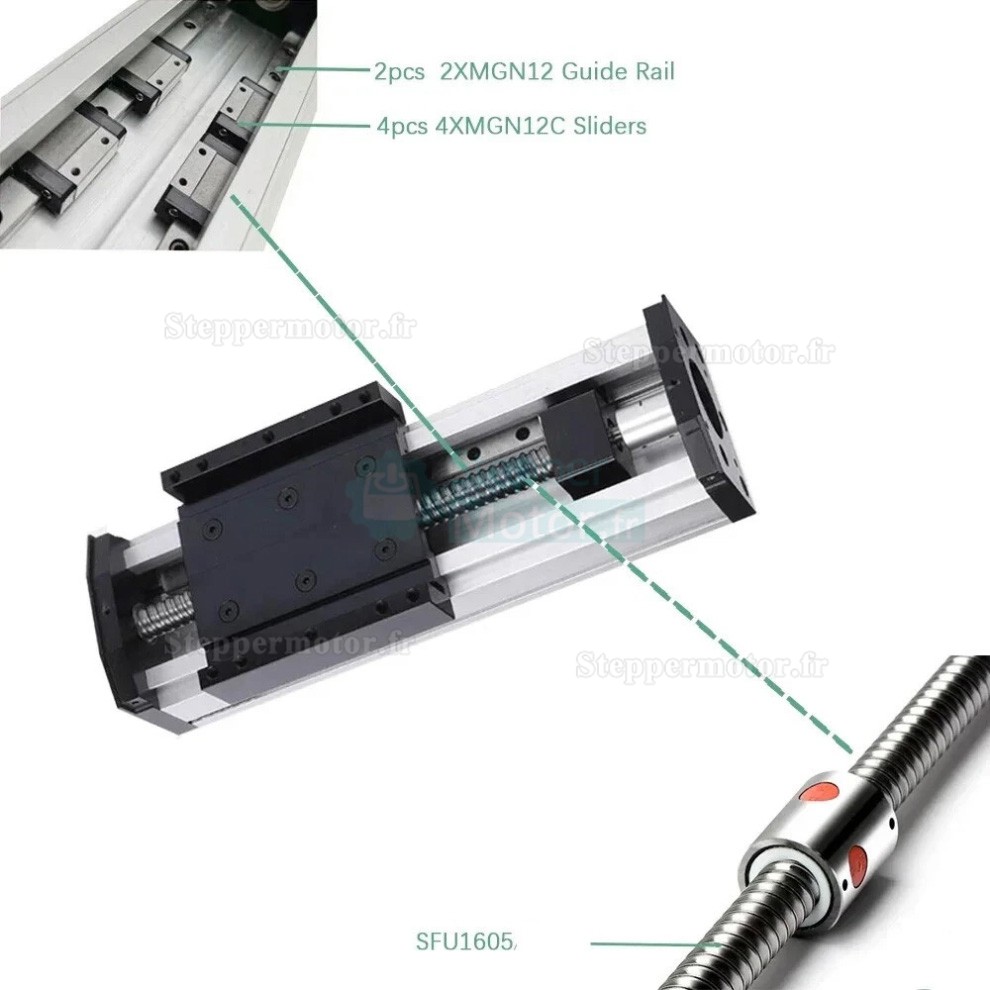

• Type de guidage : 2 rails MGN12
• Chariots : 4 blocs MGN12C
• Charge maximale horizontale : 70 kg
• Charge maximale verticale : 35 kg
• Support moteur : pour moteur pas à pas NEMA 23 (57 mm)
• Largeur du module : 90 mm
• Précision de repositionnement : 0,03 mm – 0,05 mm
• Vis à billes : SFU1605 (Ø16 mm, pas 5 mm)
• Matériau de la vis à billes : acier à roulement
• Précision de la vis à billes : classe C7
• Vitesse de déplacement maximale : 250 mm/s

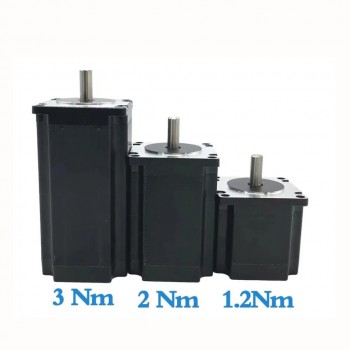

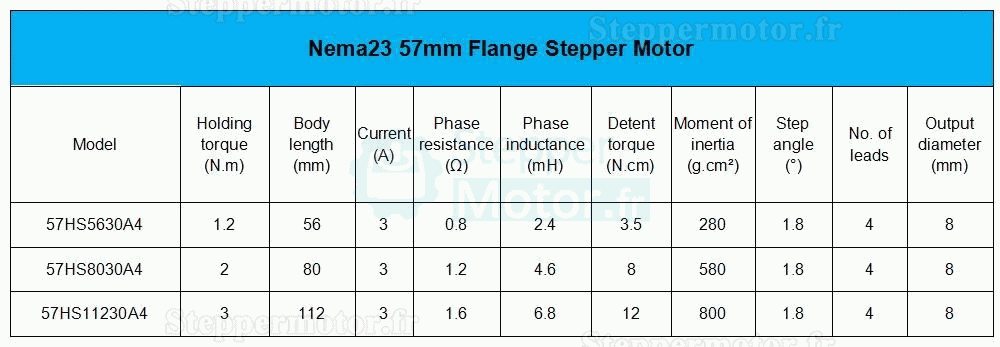

Spécifications du moteur pas à pas NEMA 23 :

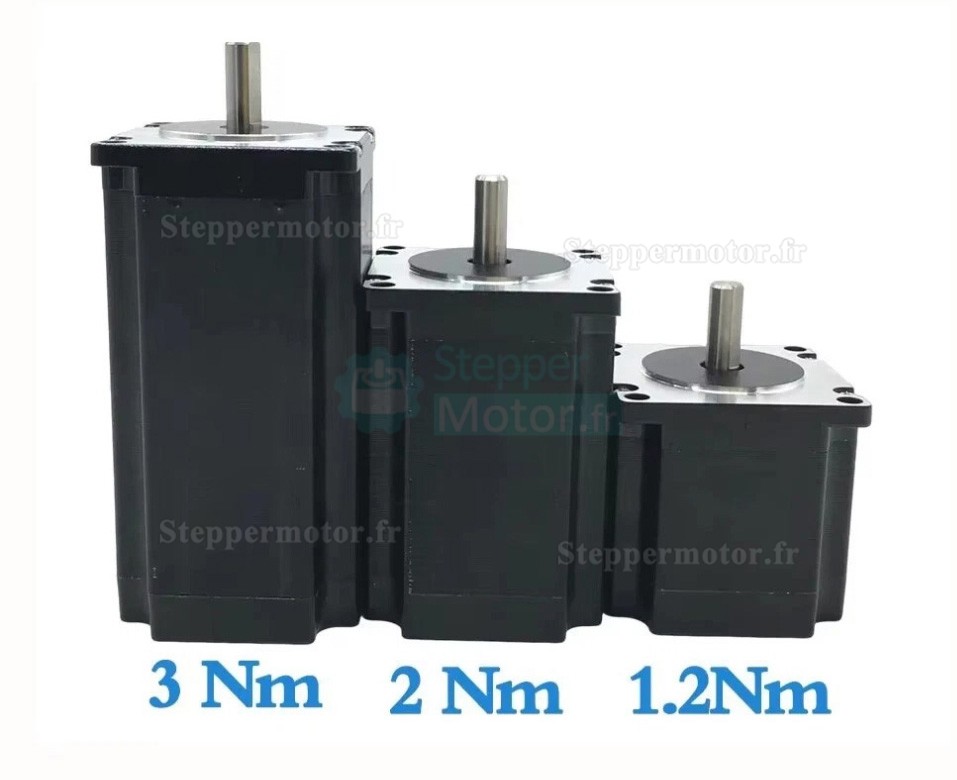

• Longueur du corps : 56 mm (1,2 Nm), 80 mm (2 Nm), 112 mm (3 Nm)
• Courant nominal : 3 A
• Diamètre de l’arbre : 8 mm
• Nombre de phases : 2 phases, 4 fils
• Angle de pas : 1,8° (moteur 2 phases, 4 fils)
• Longueur des câbles : 1 mètre
• Pilotes compatibles : TB6600 ou DM556

Contenu des colis

Type 1 :

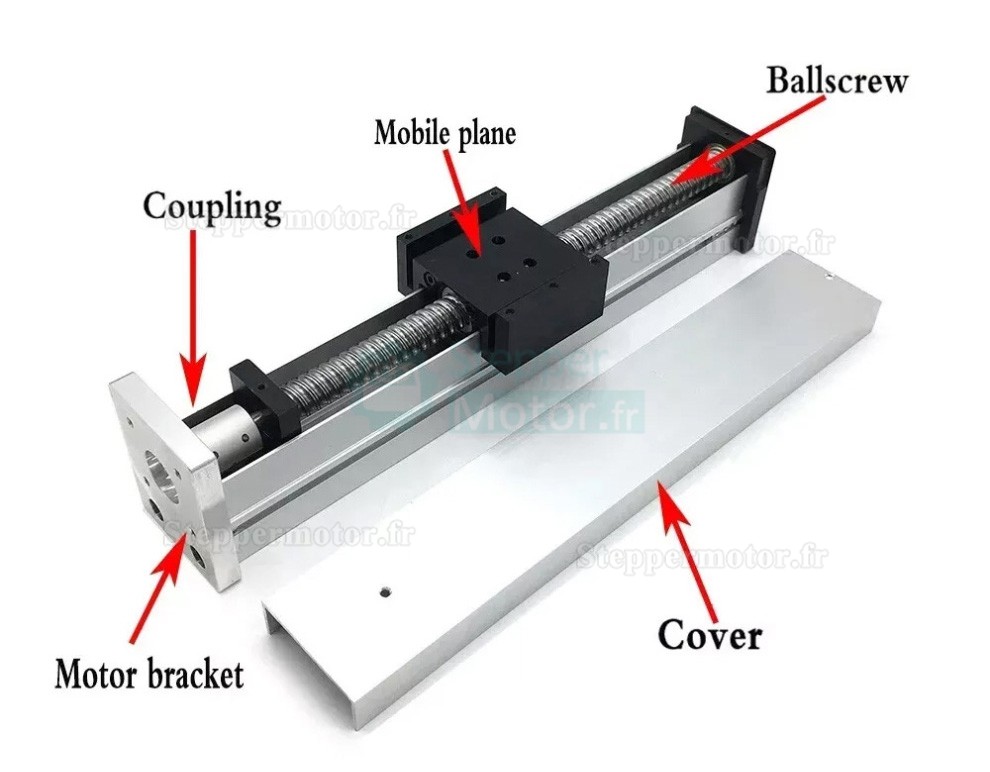

• 1 × table coulissante avec capot (largeur 40 mm ou 90 mm)
• 1 × accouplement 8 mm pour moteur pas à pas NEMA 23

Type 2 :

• 1 × table coulissante avec capot (largeur 40 mm ou 90 mm)
• 1 × moteur pas à pas NEMA 23 (1,2 Nm / 2 Nm / 3 Nm)

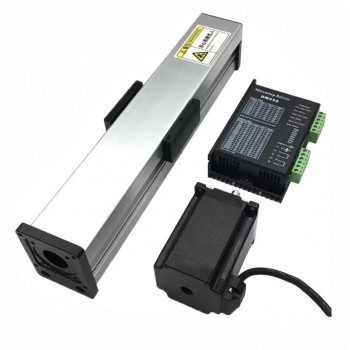

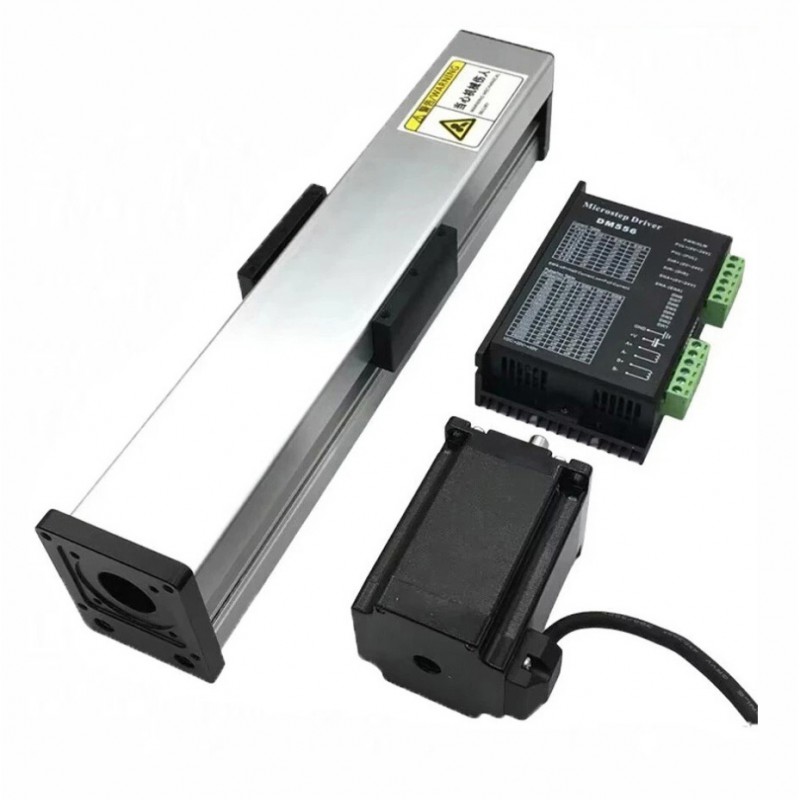

Type 3 :

• 1 × table coulissante avec capot (largeur 40 mm ou 90 mm)
• 1 × moteur pas à pas NEMA 23 (1,2 Nm / 2 Nm / 3 Nm)

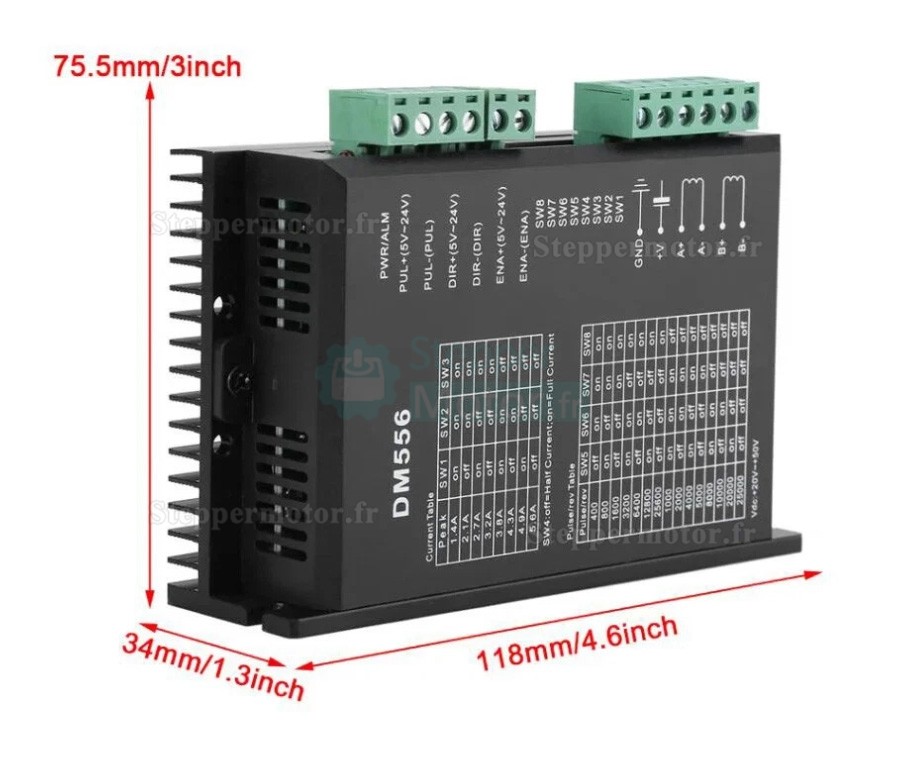

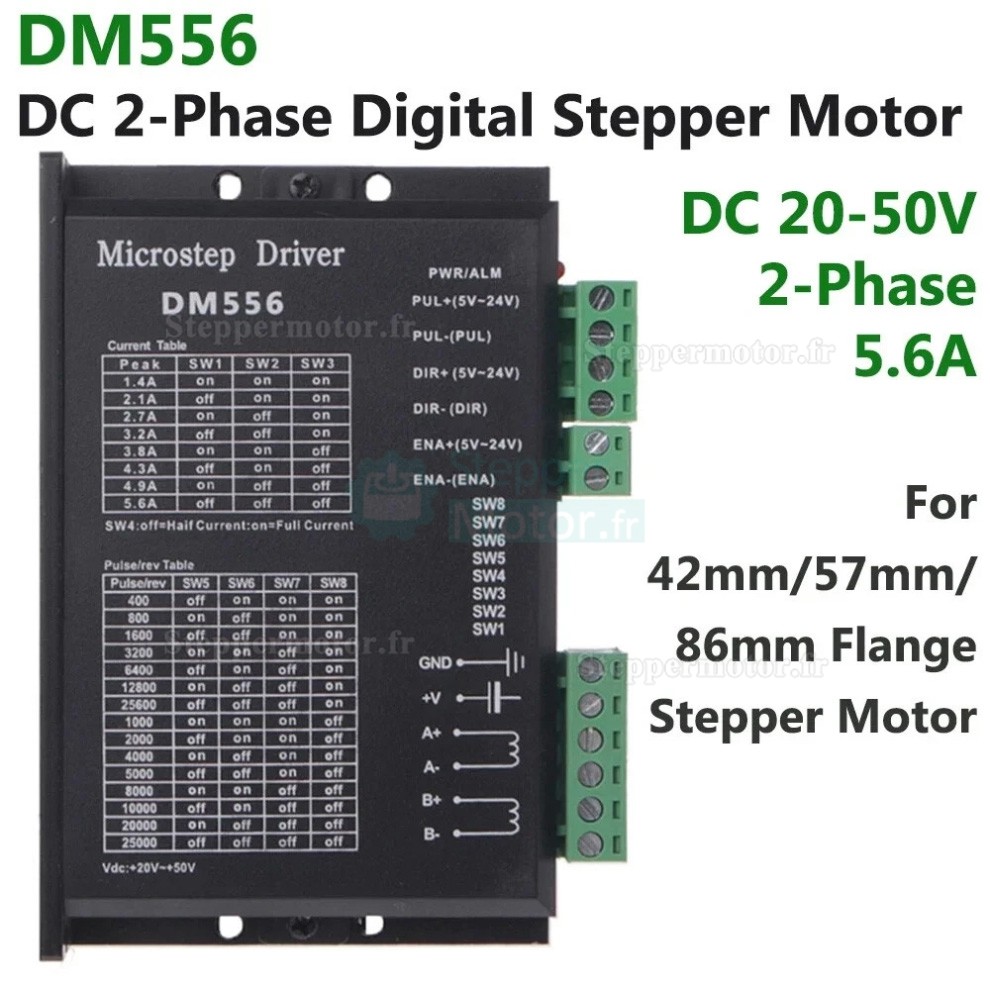

• 1 × pilote DM556 pour moteur pas à pas
