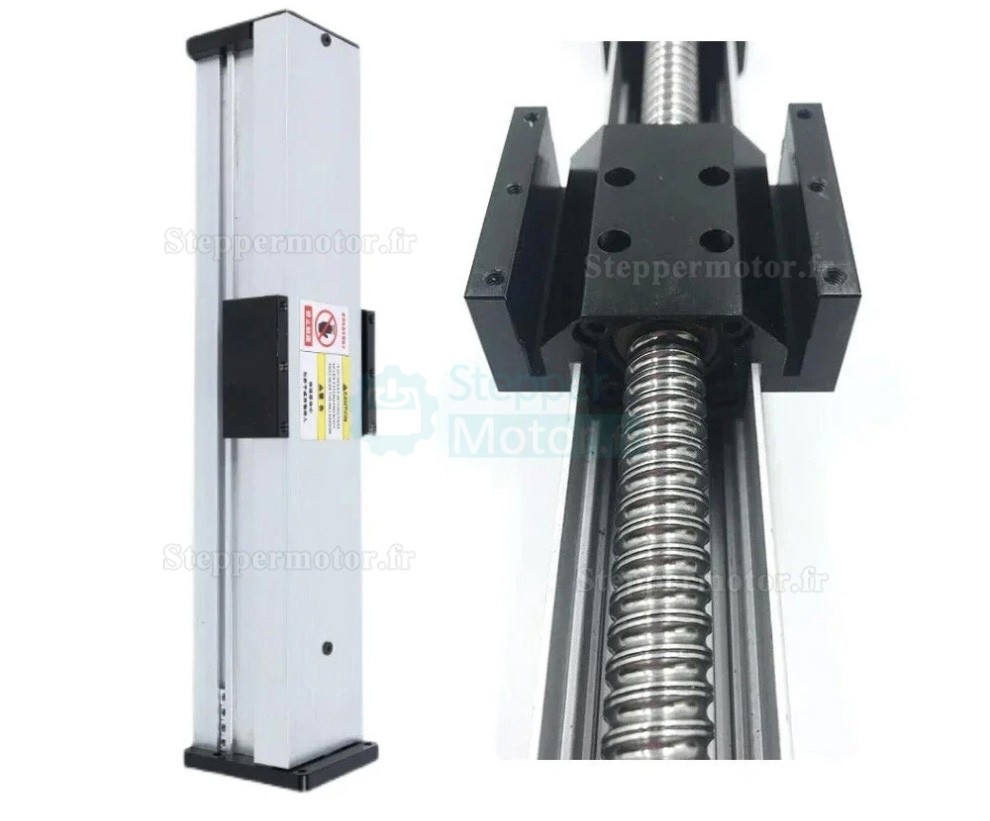

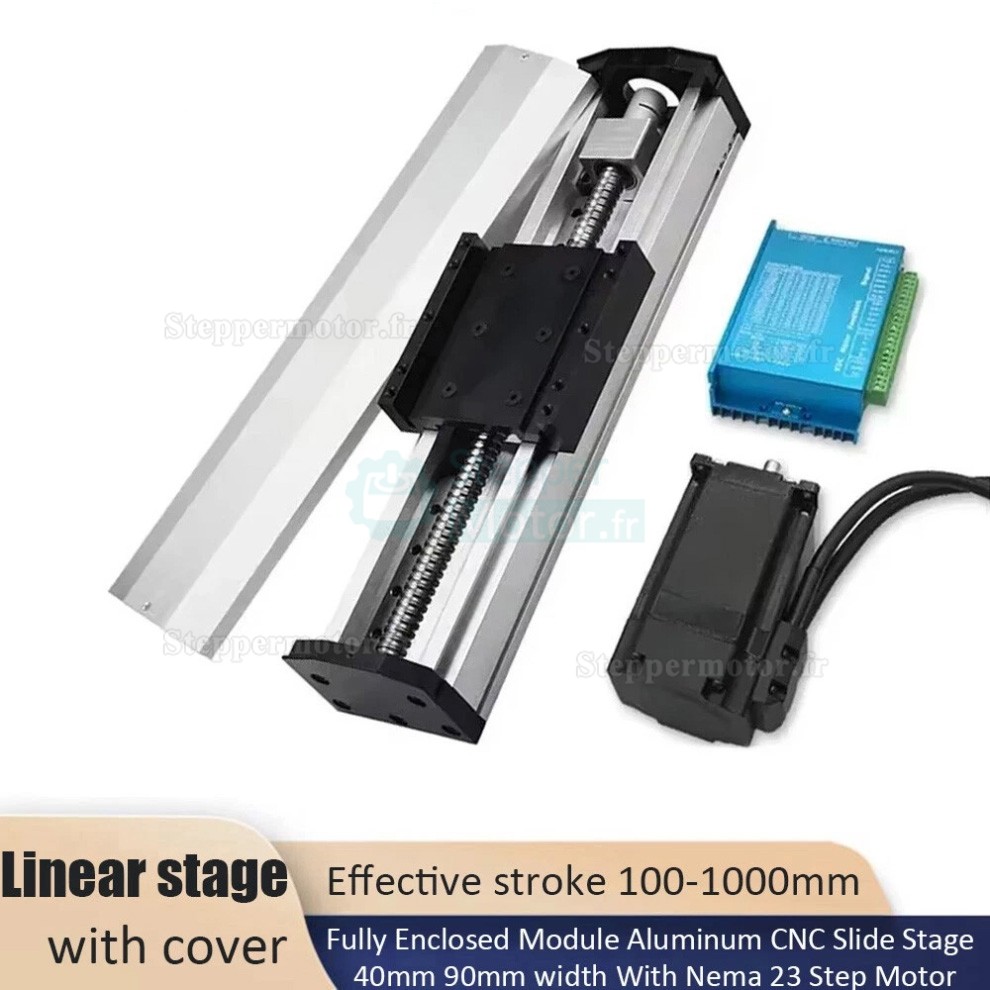

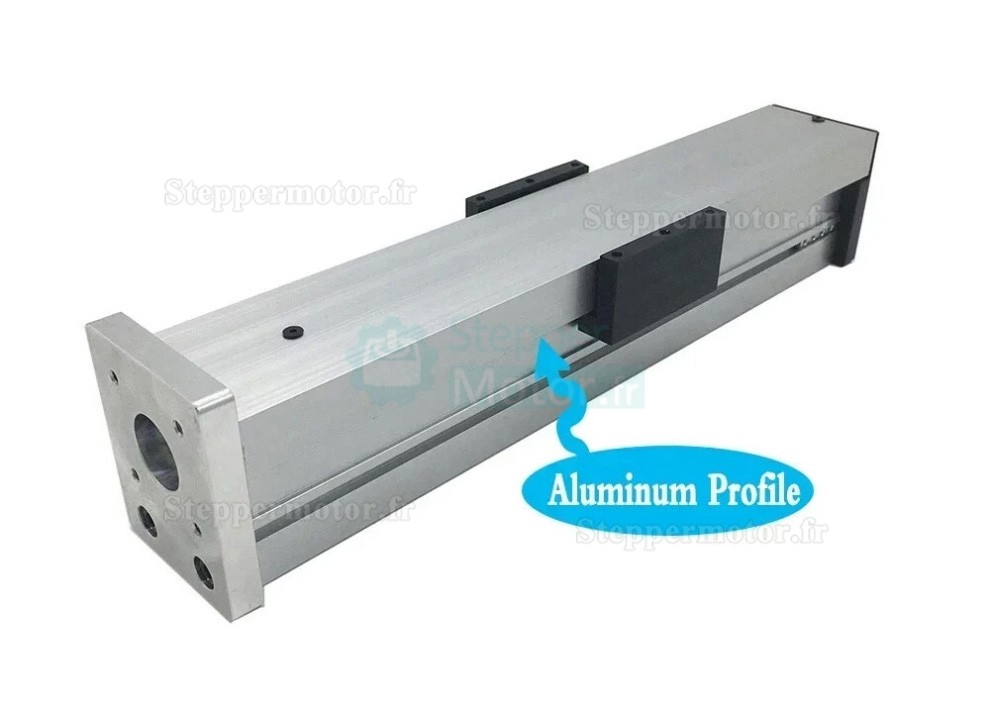

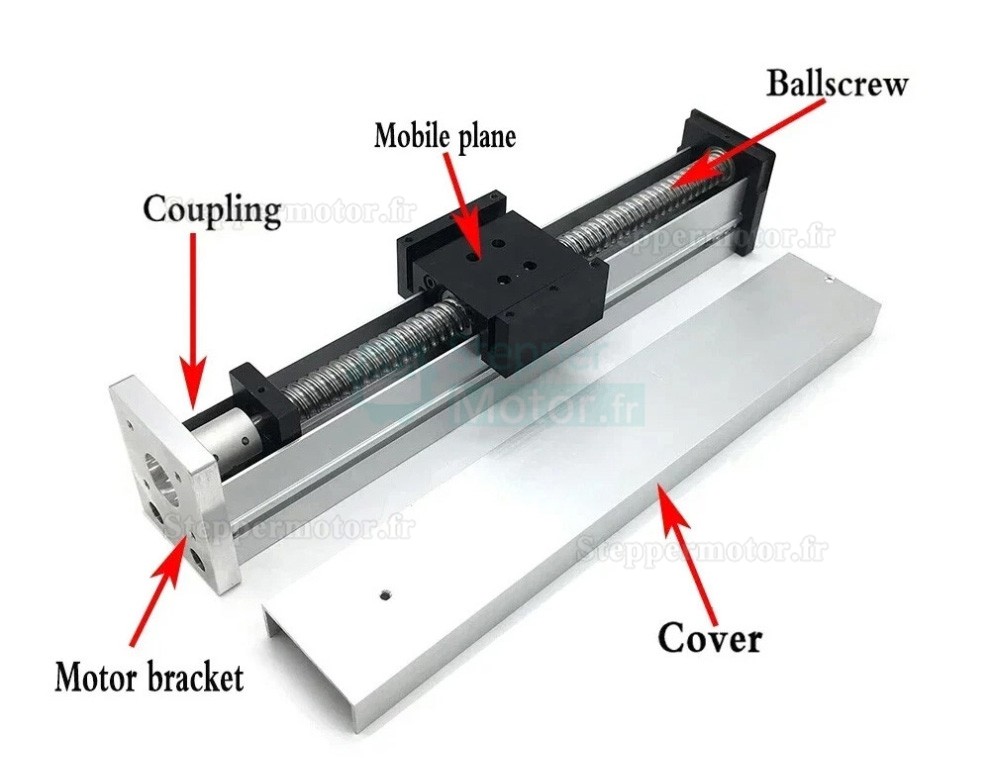

Kit de table coulissante CNC à vis à billes étanche et entièrement fermé OSP001614 avec moteur pas à pas NEMA 23 et driver HB8080C

Kit de table coulissante CNC à vis à billes étanche et entièrement fermé OSP001614 avec moteur pas à pas NEMA 23 et driver HB8080C

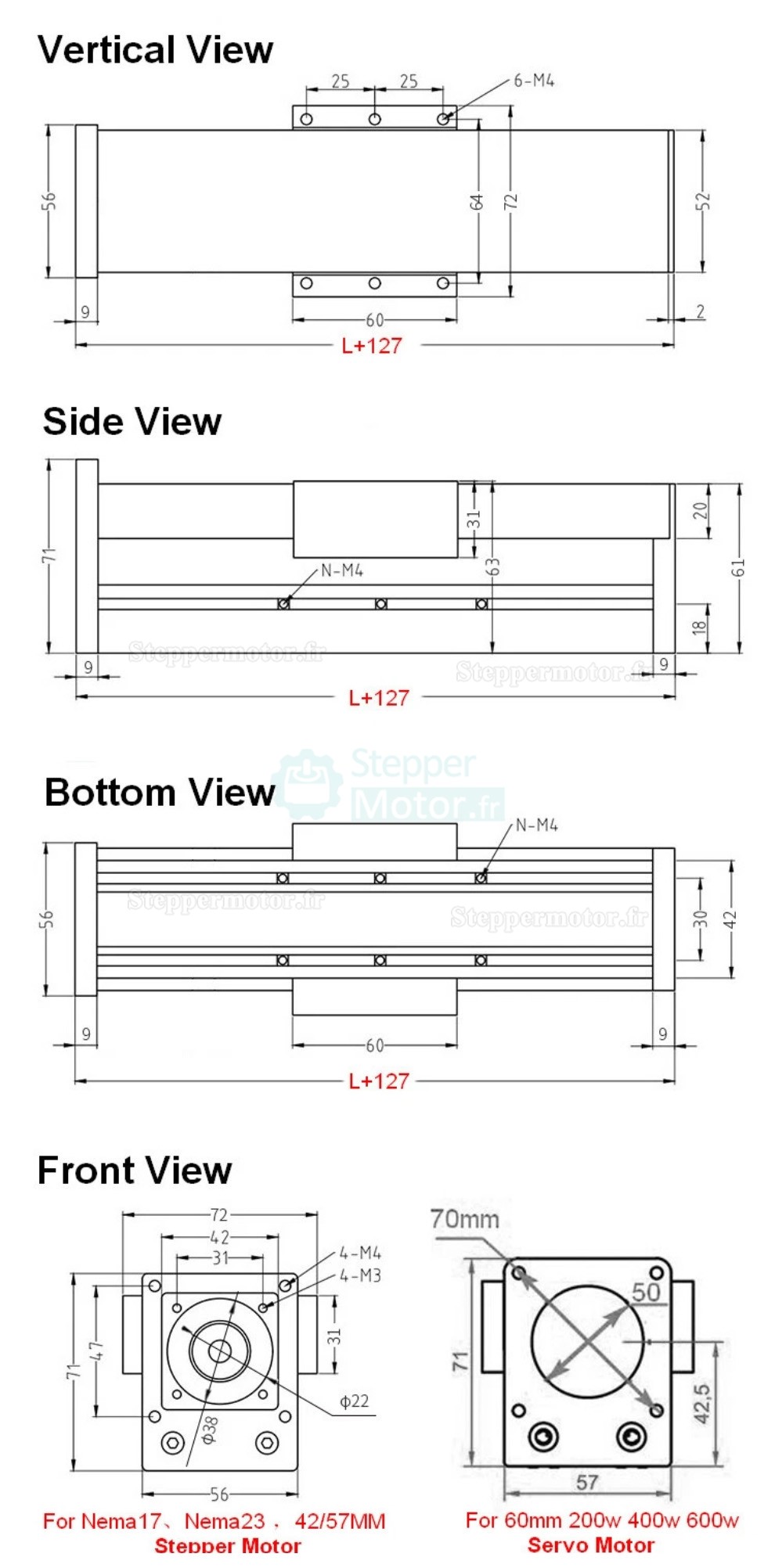

Paramètres — Modèle QMF40

• Matériau : profilé en aluminium industriel
• Course utile : 100 mm à 1000 mm (à sélectionner selon les besoins)
• Charge maximale horizontale : 40 kg
• Charge maximale verticale : 20 kg
• Support moteur : pour moteur pas à pas NEMA 23 (57 mm)
• Largeur du module : 42 mm
• Précision de repositionnement : 0,03 mm – 0,05 mm
• Type de guidage : 1 rail MGN12R (largeur 12 mm)
• Chariot : 1 bloc MGN12C
• Matériau de la vis à billes : acier à roulement
• Type de vis à billes : SFU1204 / SFU1605 / SFU1610
• Exemple : SFU1605 → Ø16 mm, pas 5 mm (1 rotation = 5 mm de déplacement)
• Précision de la vis à billes : classe C7
• Vitesse maximale de déplacement : 250 mm/s

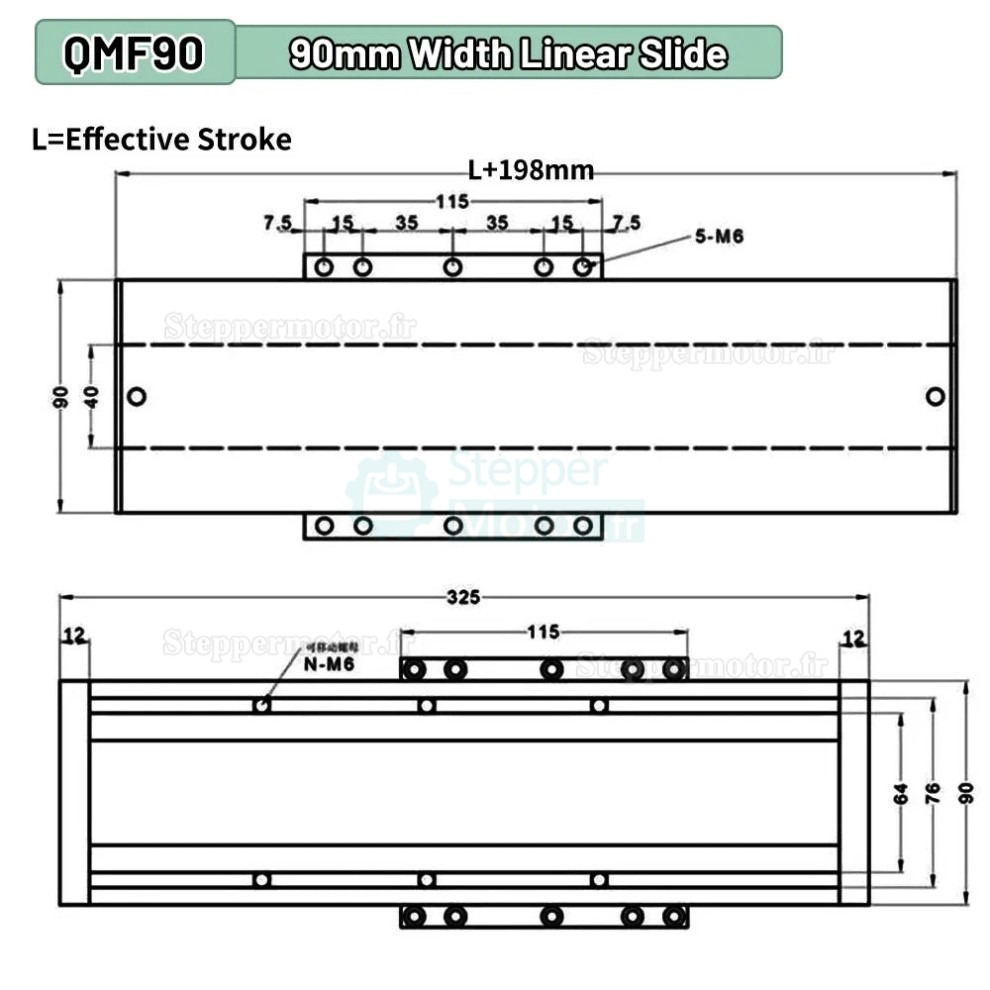

Paramètres — Modèle QMF90

• Matériau : profilé en aluminium industriel
• Course utile : 100 mm à 1000 mm (à sélectionner selon les besoins)
• Type de guidage : 2 rails MGN12
• Chariots : 4 blocs MGN12C
• Charge maximale horizontale : 70 kg
• Charge maximale verticale : 35 kg

Support moteur : pour moteur pas à pas NEMA 23 (57 mm)

• Largeur du module : 90 mm
• Précision de repositionnement : 0,03 mm – 0,05 mm
• Matériau de la vis à billes : acier à roulement
• Type de vis à billes : SFU1605 / SFU1610
• Précision de la vis à billes : classe C7
• Vitesse maximale de déplacement : 250 mm/s

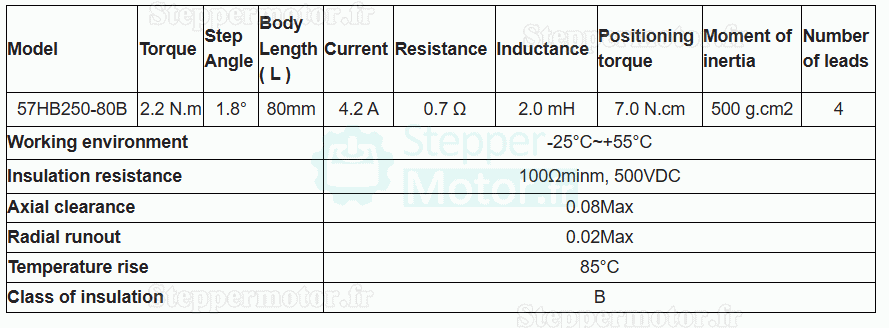

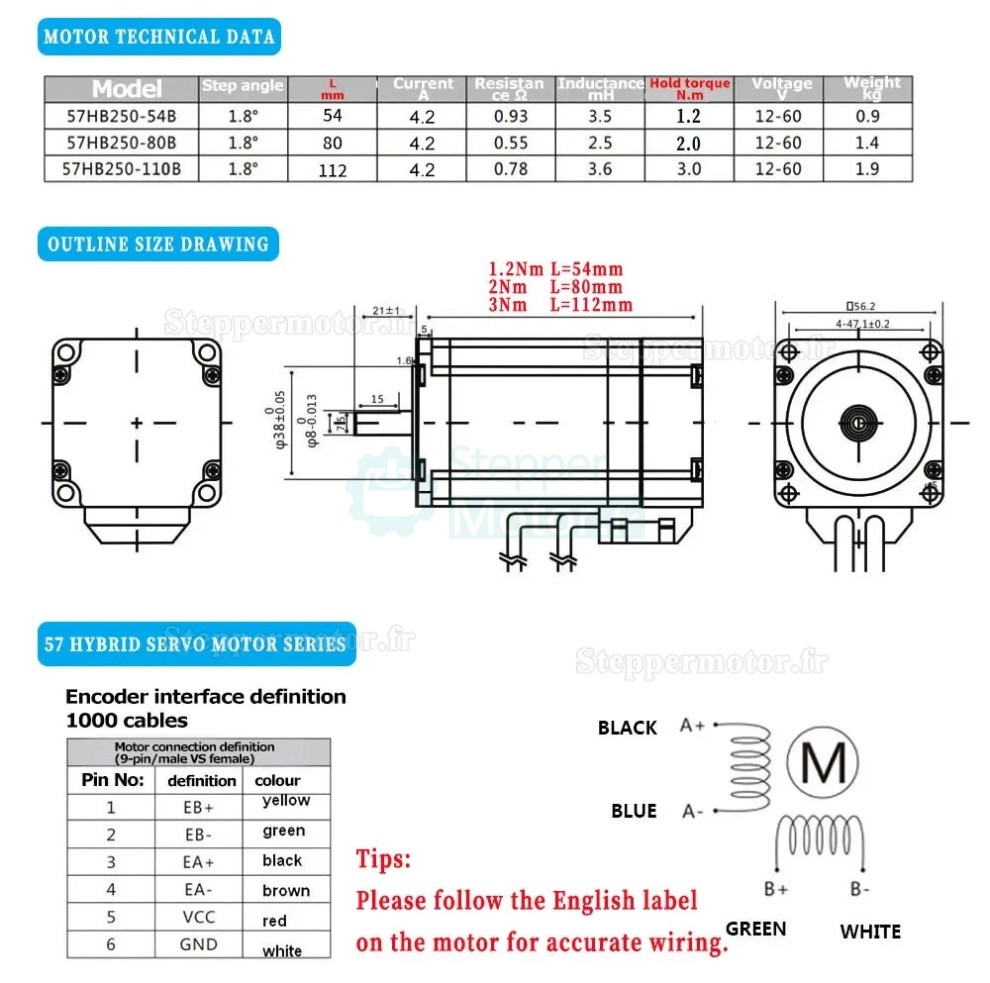

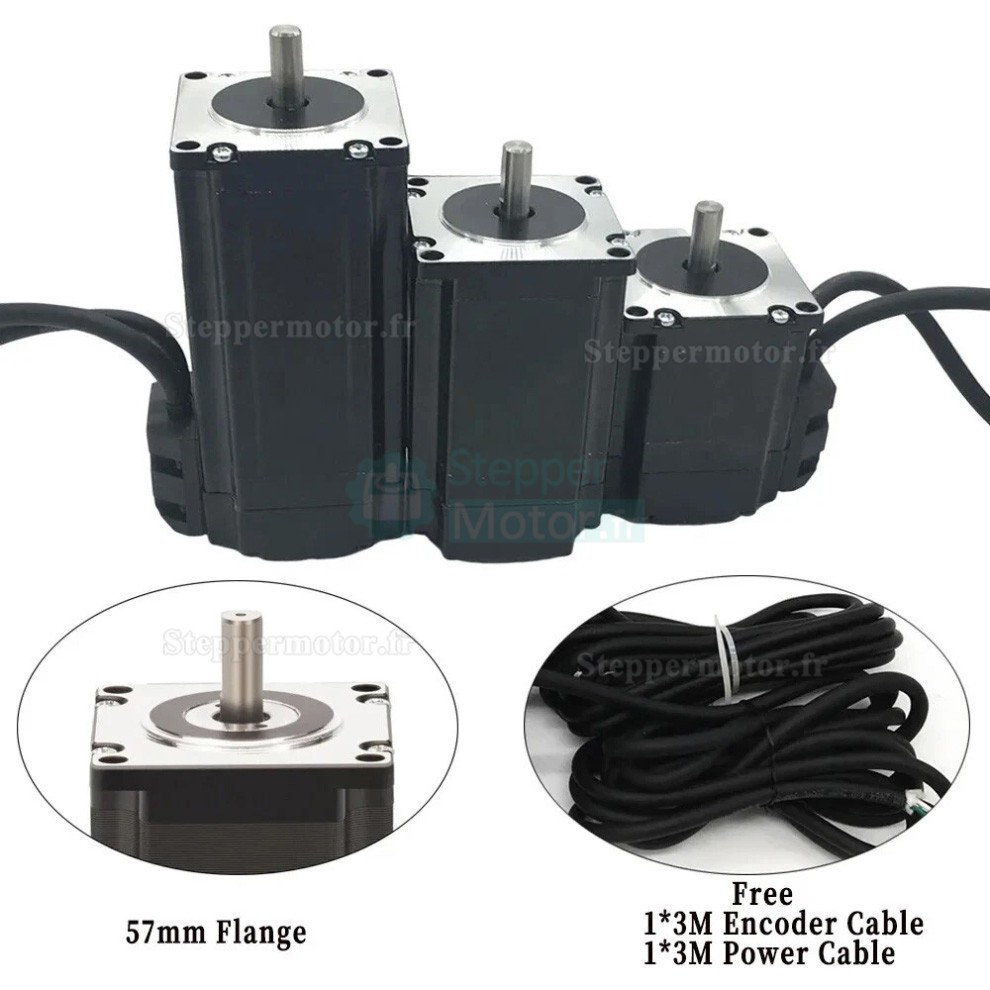

Moteur pas à pas en boucle fermée — NEMA 23 :

• Bride : NEMA 23 (57 mm)
• Angle de pas : 1,8°
• Phases : 2 phases
• Couple de maintien : 2,0 Nm
• Longueur du moteur : 80 mm
• Vitesse nominale : 1000 tr/min
• Codeur intégré : 1000 impulsions / tour
• Résistance : 0,4 / 0,7 / 0,8 Ω
• Inductance : 2 mH
• Classe d’isolation : Classe B

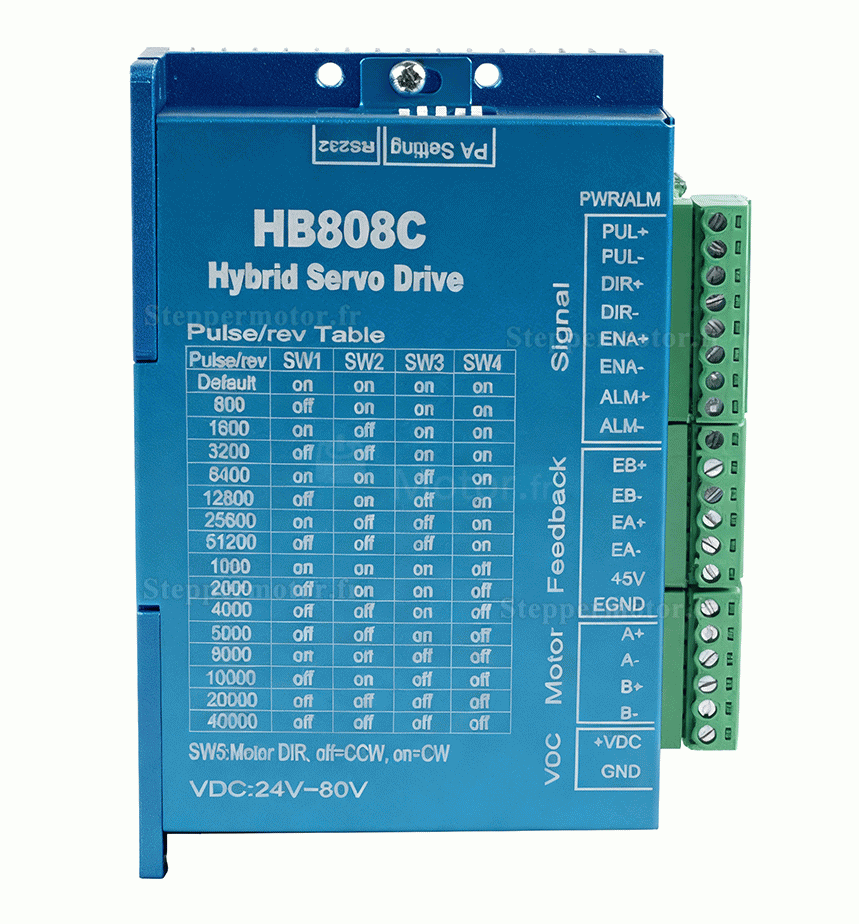

Spécifications du driver HB8080C :

• Courant de crête maximal : 8 A
• Fréquence d’entrée des impulsions : jusqu’à 200 kHz
• Micro-pas configurables : 200 à 51200 pas / tour
• Tension d’entrée : 20–80 VCA / 30–110 VCC
• Fonctions de protection : surtension, surintensité, erreur de suivi, surcharge
• Modes de commande : PUL/DIR ou CW/CCW (différentiel)
• Signal compatible : 5–24 V (sans résistance externe)
• Refroidissement : par air forcé
• Courant logique du signal : 7–16 mA

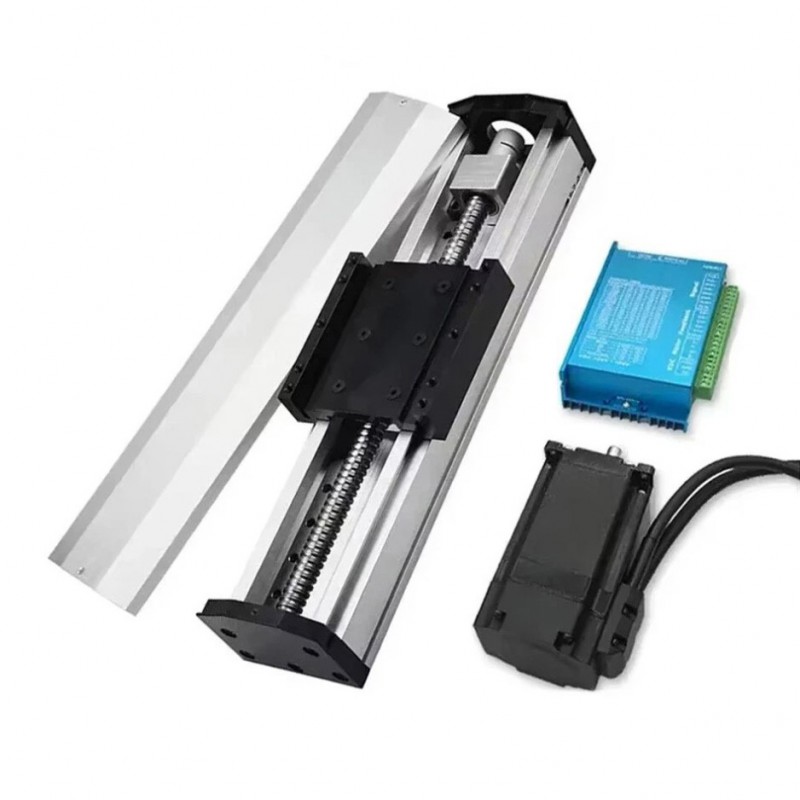

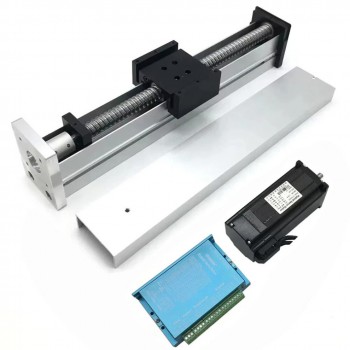

Contenu de l’emballage :

• 1 × table coulissante avec capot (largeur 40 mm ou 90 mm)
• 1 × moteur pas à pas NEMA 23 en boucle fermée (2,0 Nm)
• 1 × driver HB8080C
