Kit de platine linéaire motorisée à vis à billes, course de 1,2 Nm/2 Nm/3 Nm, de 100 mm à 300 mm, avec moteur Nema 23, driver et alimentation.

Kit de platine linéaire motorisée à vis à billes, course de 1,2 Nm/2 Nm/3 Nm, de 100 mm à 300 mm, avec moteur Nema 23, driver et alimentation.

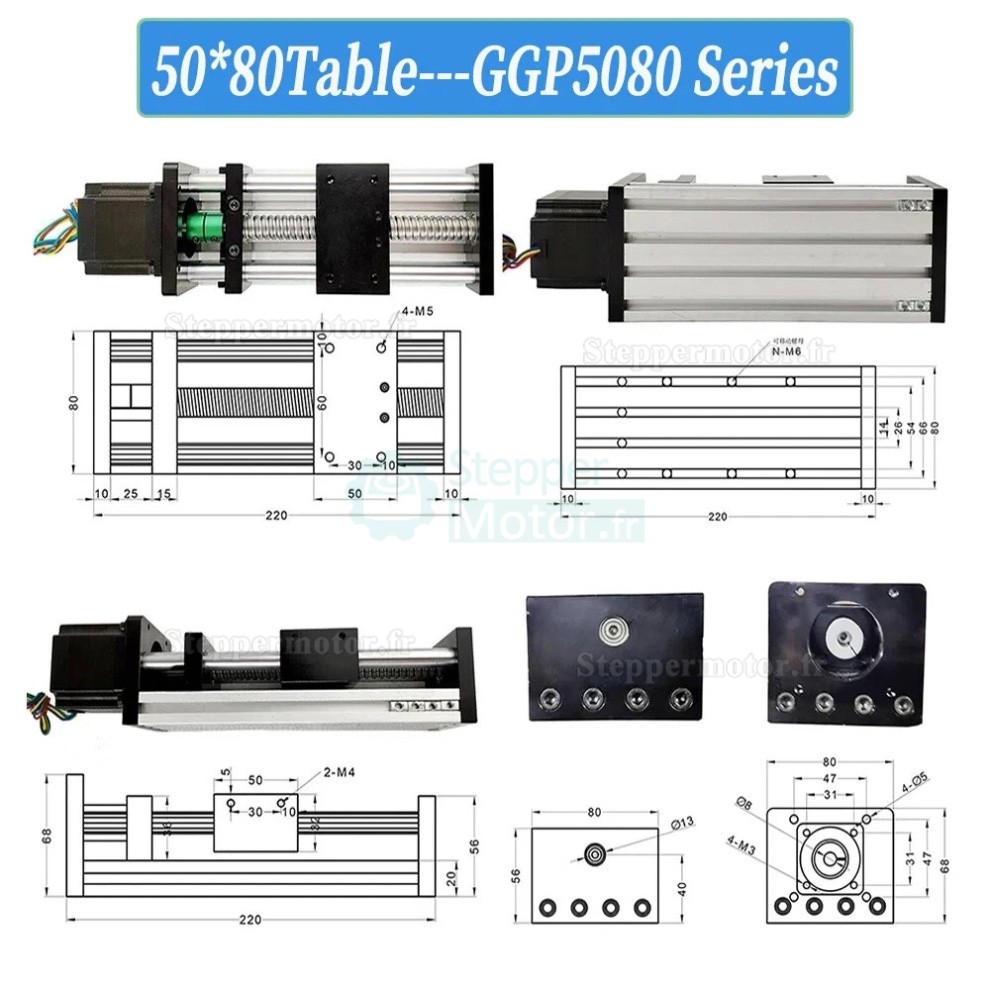

Spécifications de la table coulissante GGP5080 :

• Modèle : GGP5080 (plateau mobile 50 × 80 mm)

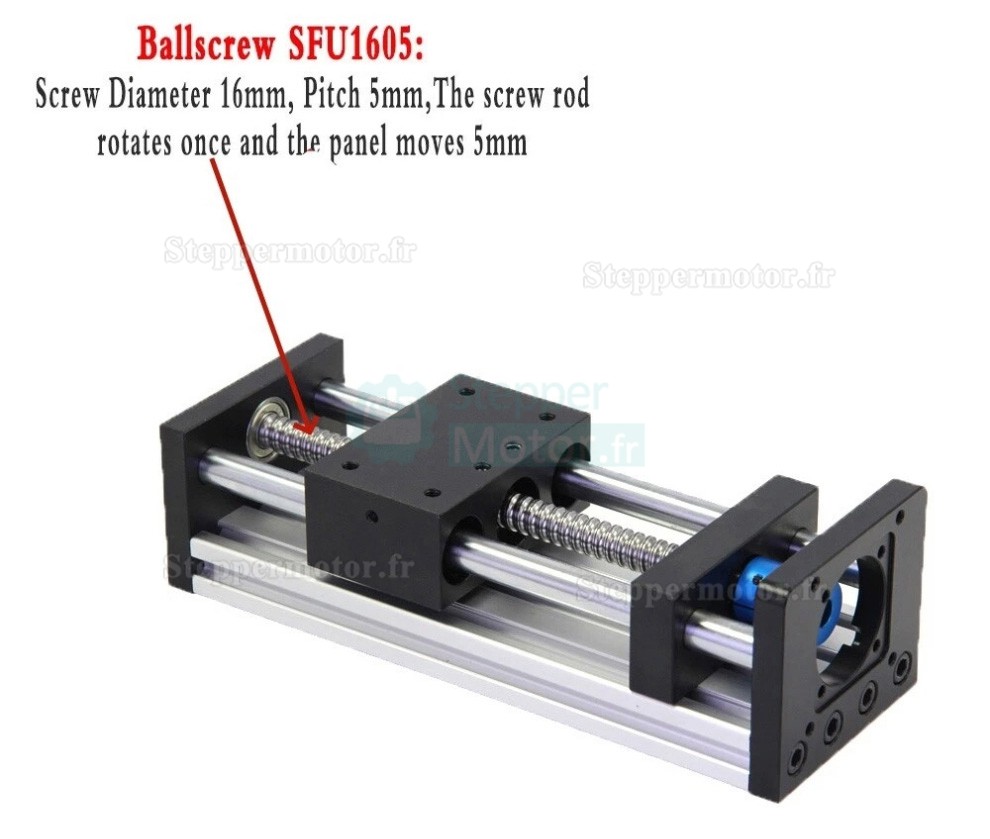

• Vis à billes : SFU1605 (Ø16 mm, pas de 5 mm ; 1 tour ≈ 5 mm de déplacement)
• Précision de la vis à billes : C7
• Course utile (au choix) : 50–300 mm
• Longueur totale : course + 120 mm
• Guidages : 2 tiges optiques Ø12 mm
• Vitesse nominale : jusqu’à 100 mm/s
• Charge nominale : 40 kg à l’horizontale ; 20 kg à la verticale
• Répétabilité (vis à billes) : 0,02–0,05 mm
• Matériau : profilé en aluminium industriel
• Support moteur : compatible avec moteurs pas à pas NEMA 17 / NEMA 23

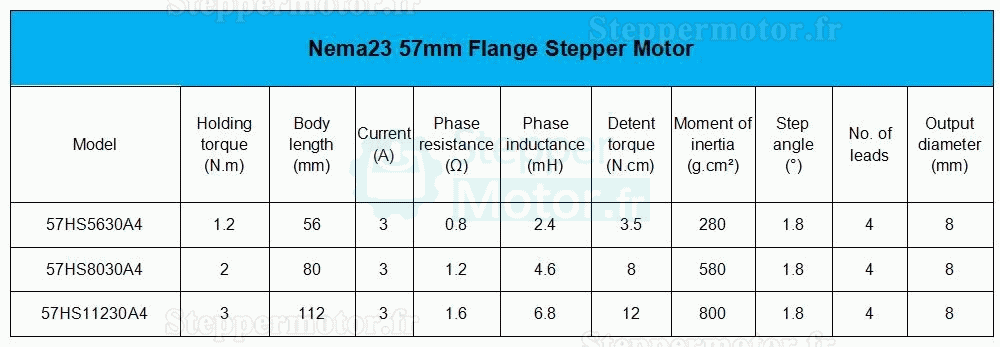

Spécifications du moteur pas à pas Nema 23 :

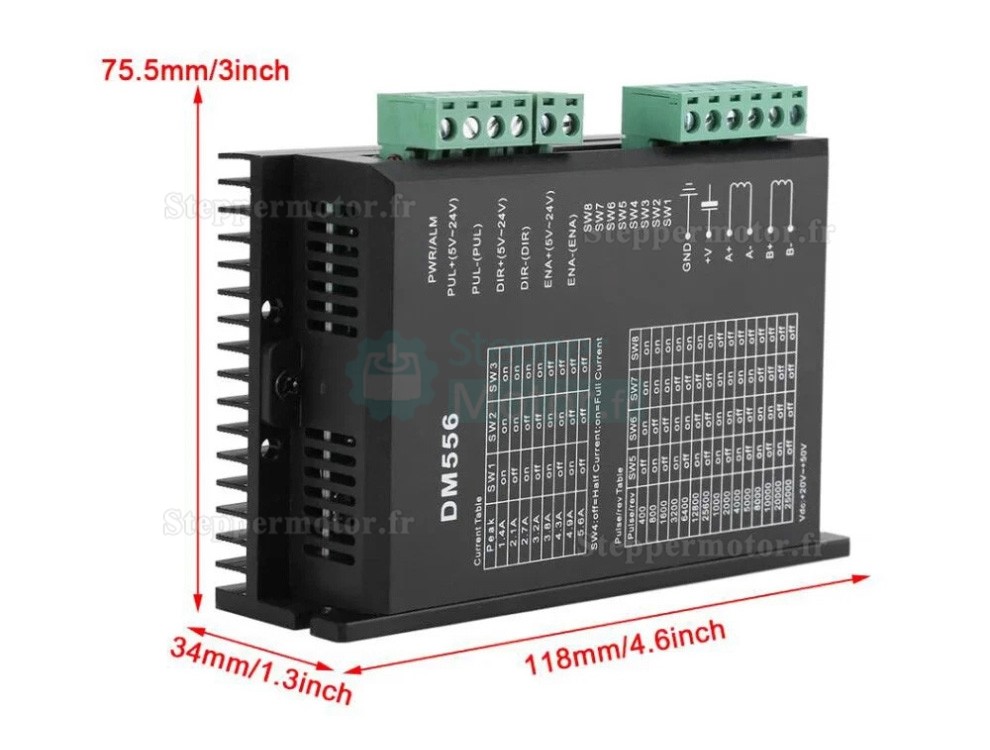

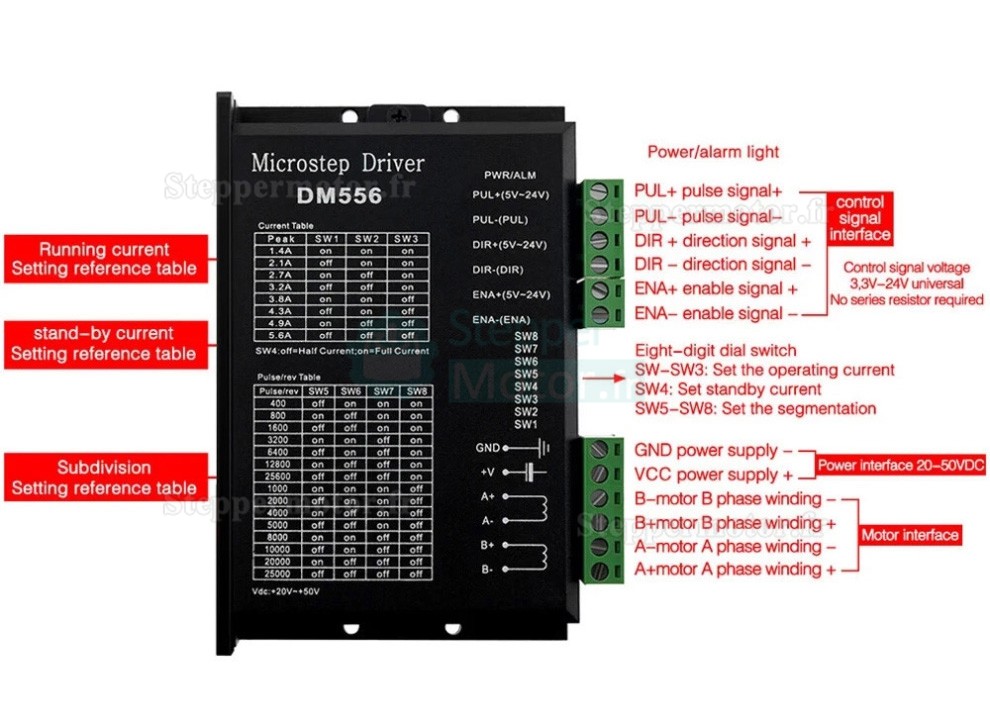

Spécifications du driver DM556 :

• Moteurs compatibles : moteurs pas à pas à bride 42 mm / 57 mm / 86 mm
• Tension d’entrée : DC 20–50 V
• Courant de sortie : 1,0–5,6 A ; réglage sur 8 niveaux (incréments de 0,5 A)
• Mode de pilotage : courant constant bipolaire PWM
• Fréquence d’impulsions supportée : jusqu’à 200 kHz
• Résistance d’isolement : 500 MΩ
• Résistance diélectrique : 500 V/min
• Dimensions : 118 × 75,5 × 34 mm
• Poids : ≈270 g
• Refroidissement : convection naturelle ou ventilation forcée
• Température de fonctionnement : −5 °C à +50 °C

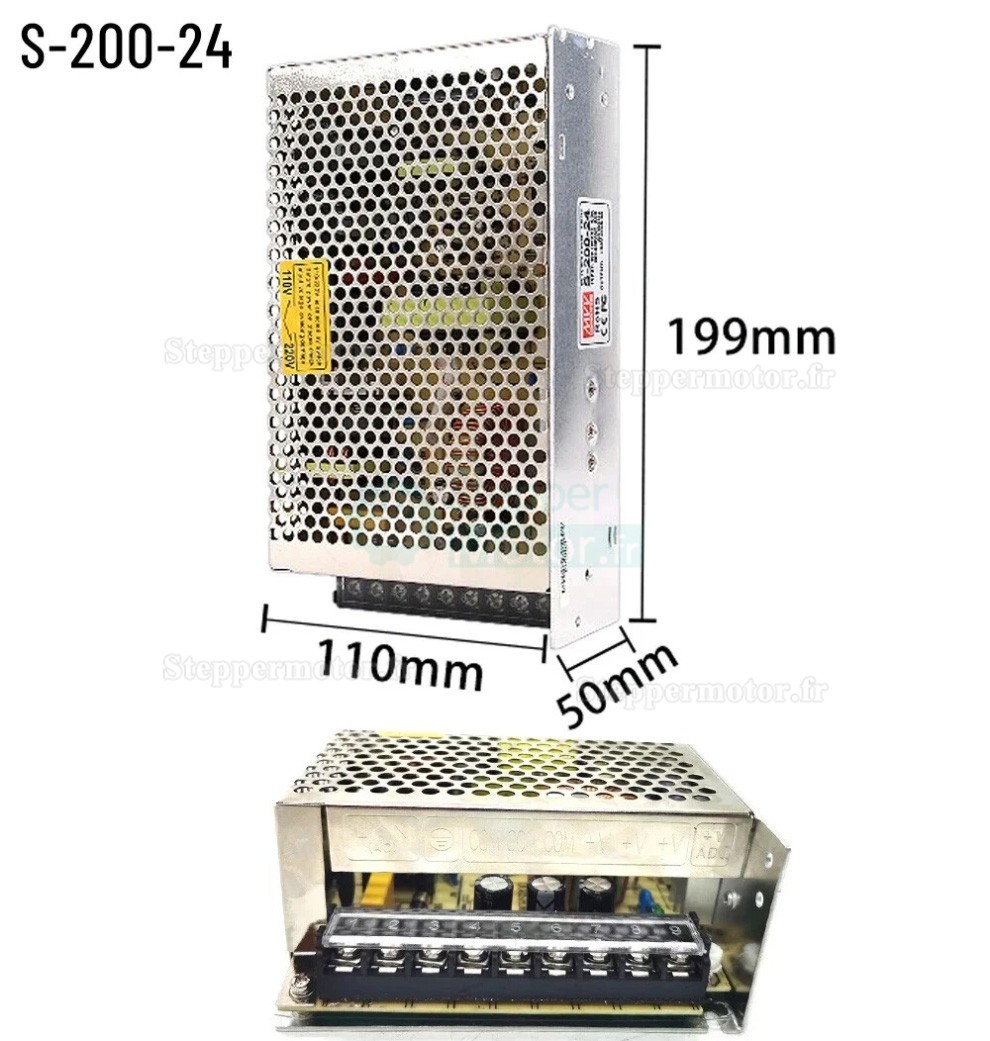

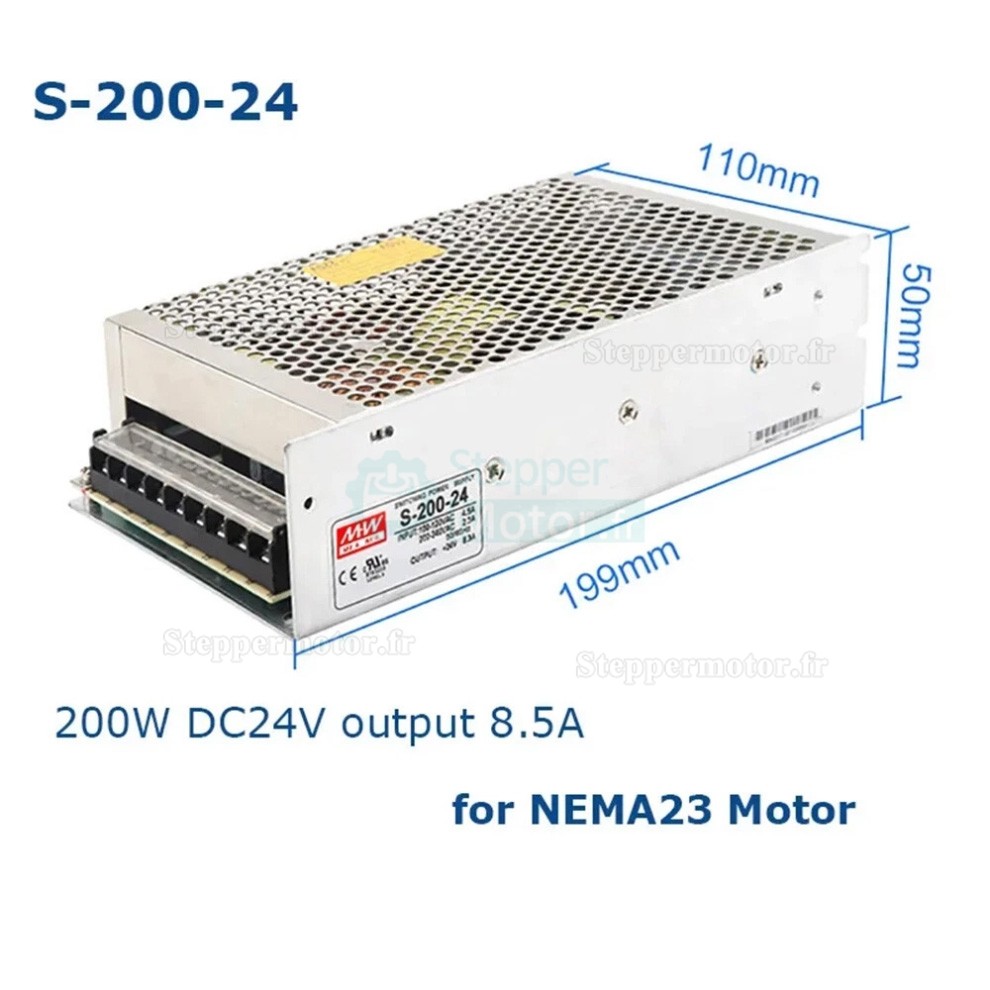

Spécifications de l’alimentation (S-200-24) :

• Puissance nominale : 200 W
• Entrée : 100–120 VCA / 200–245 VCA, 50/60 Hz
• Sortie : DC 24 V régulé, 8,5 A
• Rendement de conversion : ≥80 %
• Température de fonctionnement : −30 °C à +50 °C
• Indice de protection : IP20
• Conformité : marquages CE, RoHS
• Garantie : 1 an

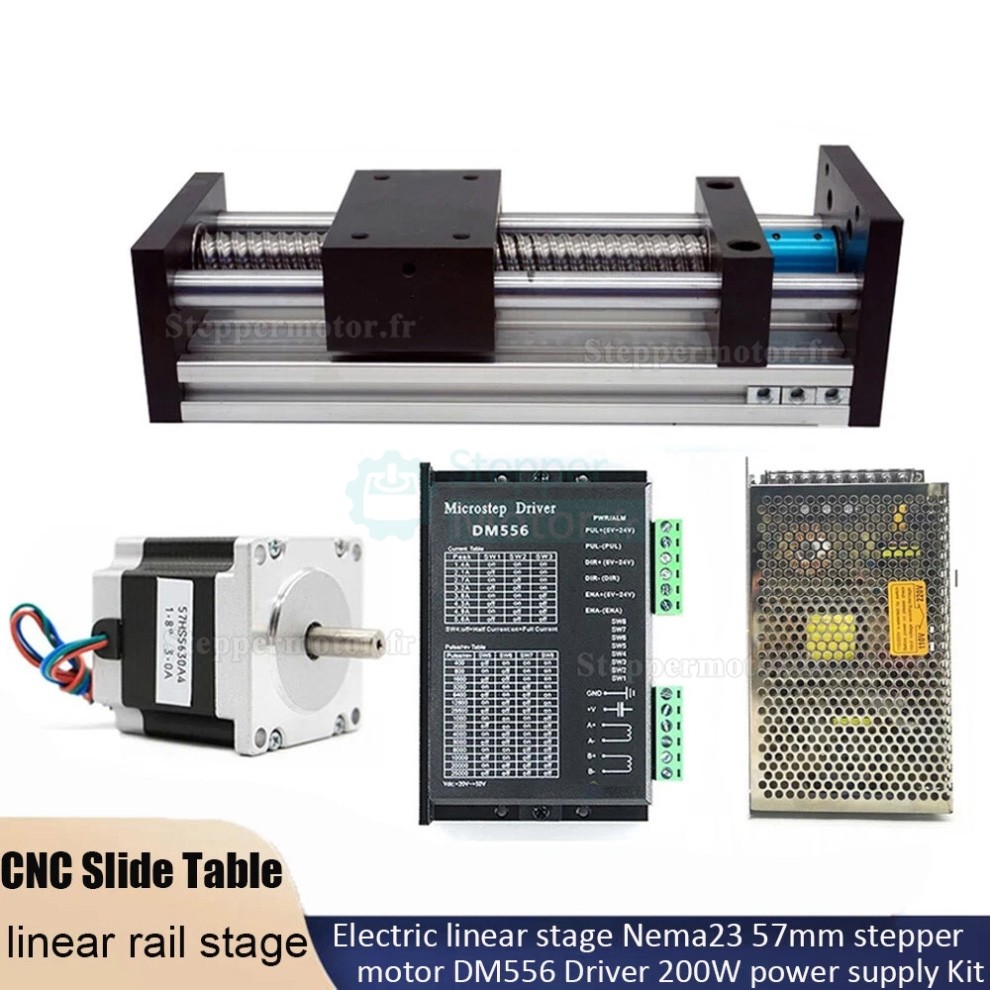

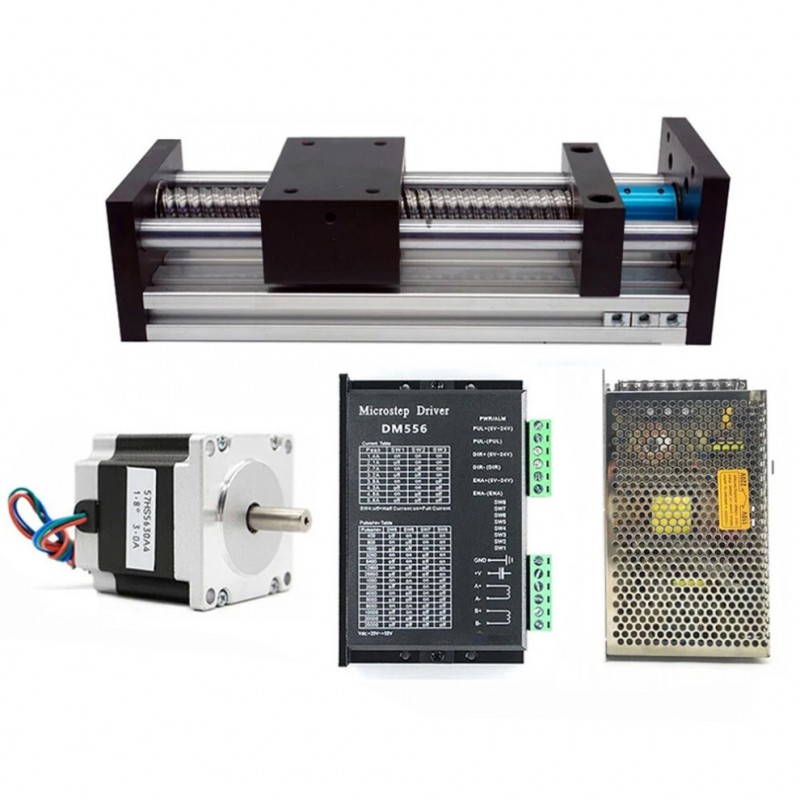

Contenu de l’emballage :

• 1 × table coulissante motorisée GGP5080
• 1 × accouplement 8 mm–8 mm
• 1 × moteur pas à pas NEMA 23 (57 mm)
• 1 × driver DM556 pour moteur pas à pas
• 1 × alimentation 200 W
