Module de guidage linéaire CNC entièrement étanche, table coulissante à vis à billes QMF40 avec moteur pas à pas et contrôleur
Achat immédiat:€149,75

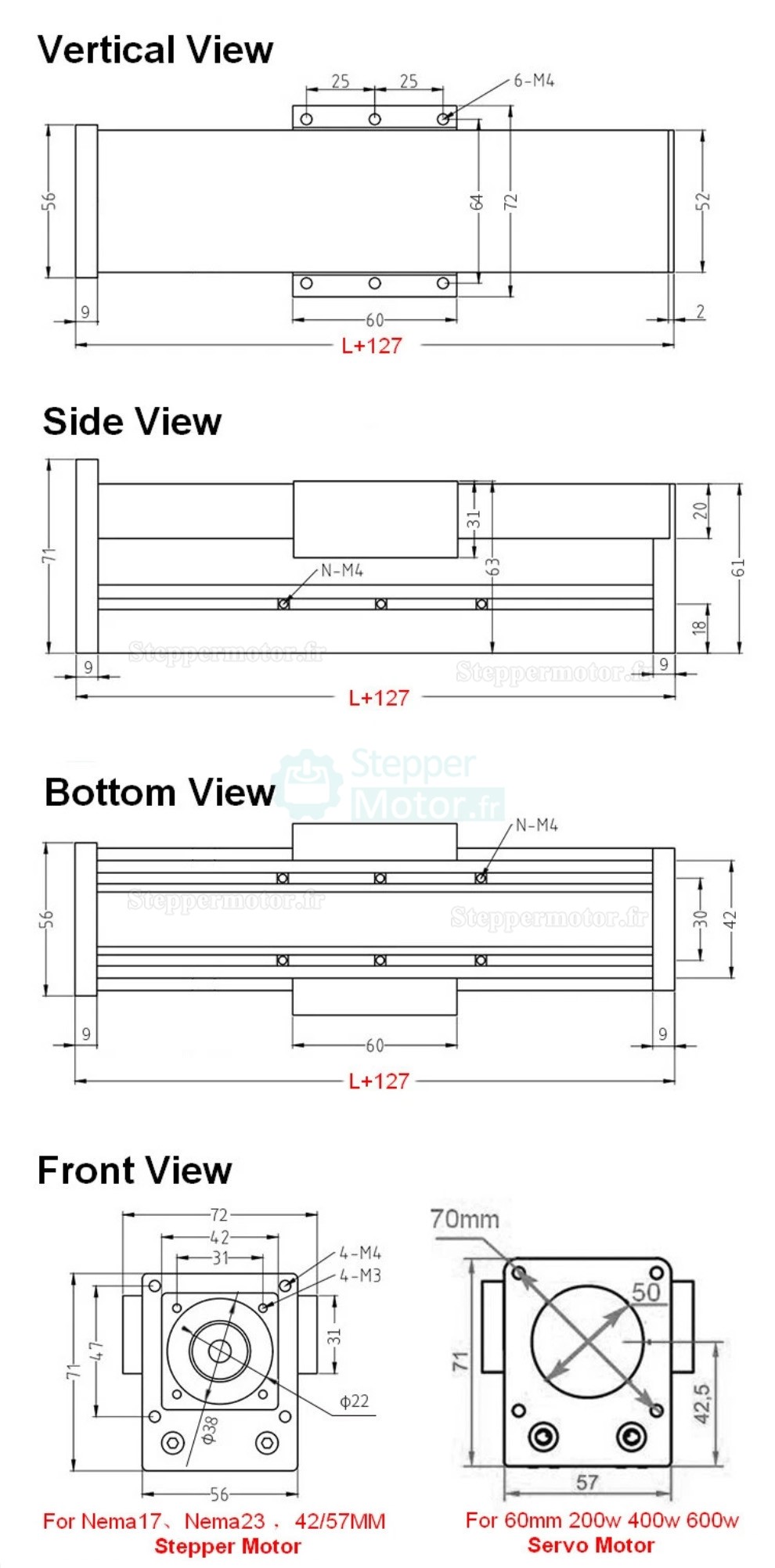

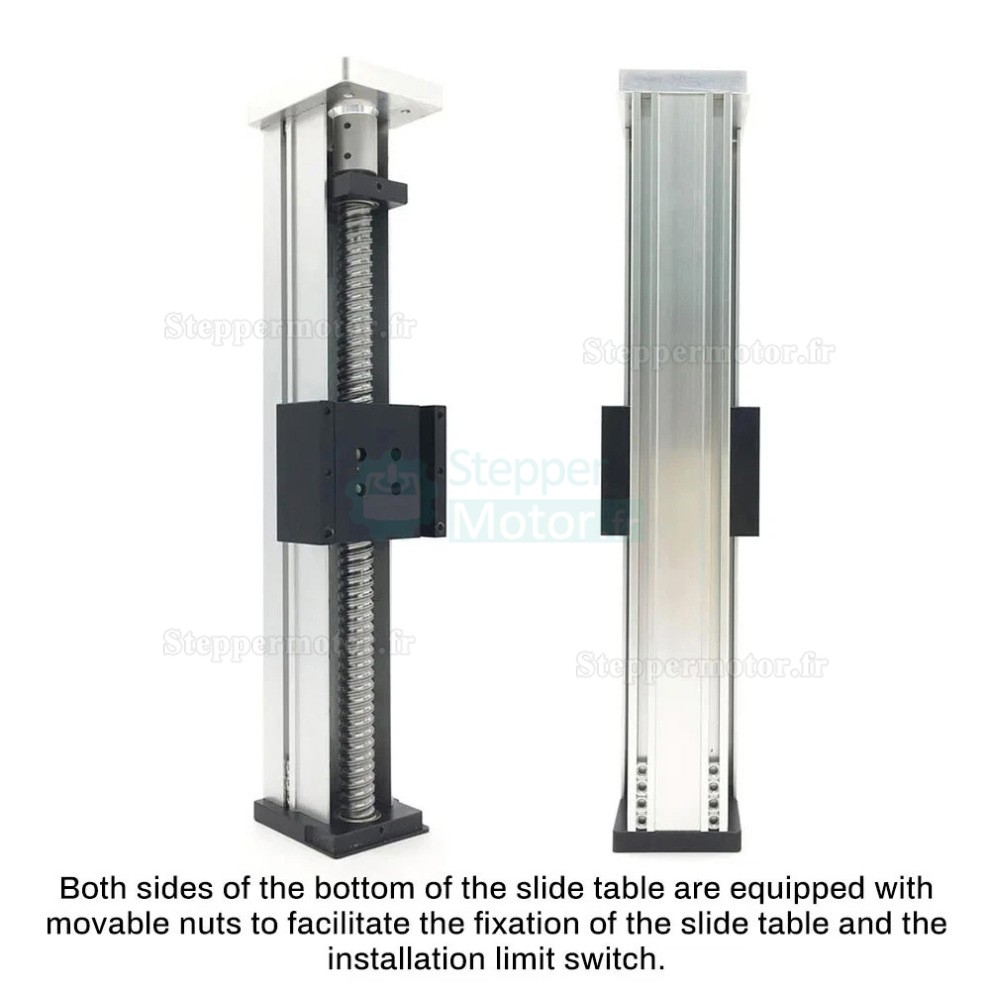

Module de guidage linéaire CNC entièrement étanche, table coulissante à vis à billes QMF40 avec moteur pas à pas et contrôleur
Système de moteur de vérin linéaire électrique

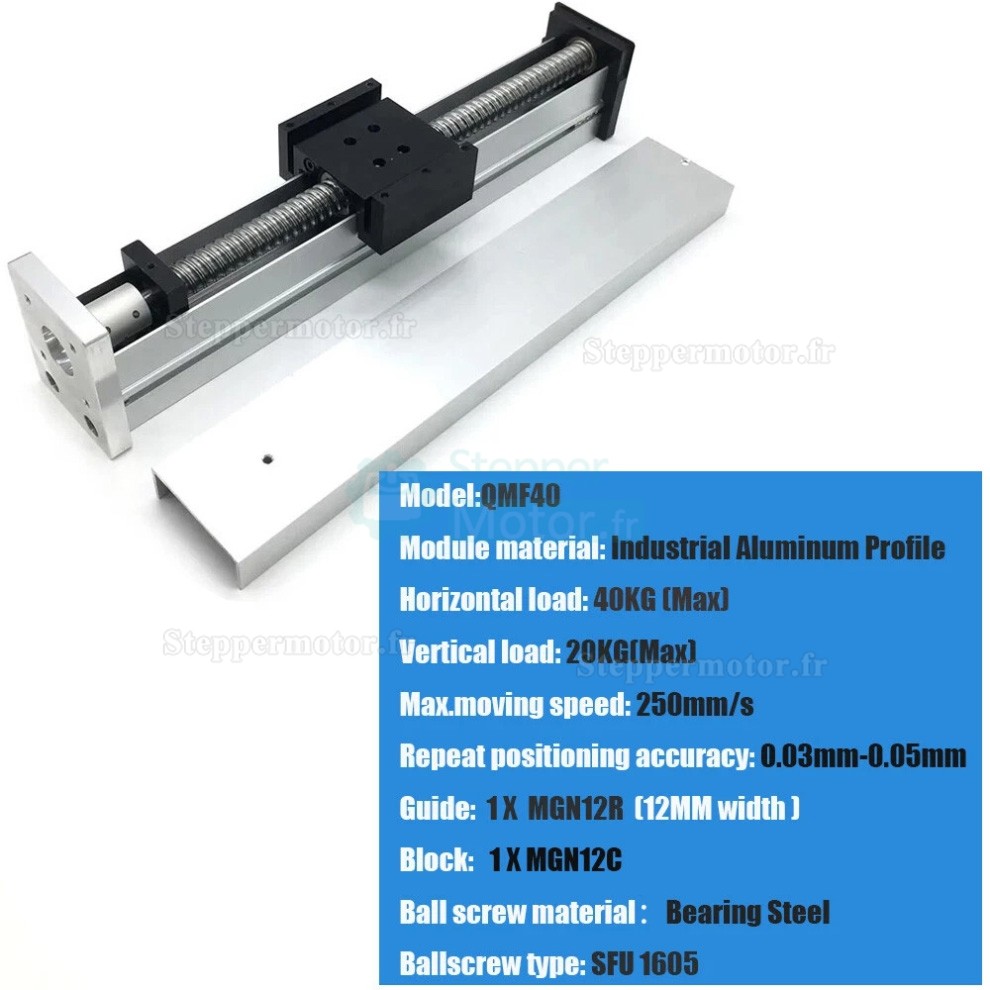

- Modèle : QMF40
- Matériau : Boîtier en alliage d'aluminium et vis à billes en acier de roulement
- Options de course : 100–500 mm
- Capacité de charge horizontale : 40 kg
- Capacité de charge verticale : 20 kg
- Largeur du module : 42 mm
- Précision de répétition de positionnement : 0,03–0,05 mm

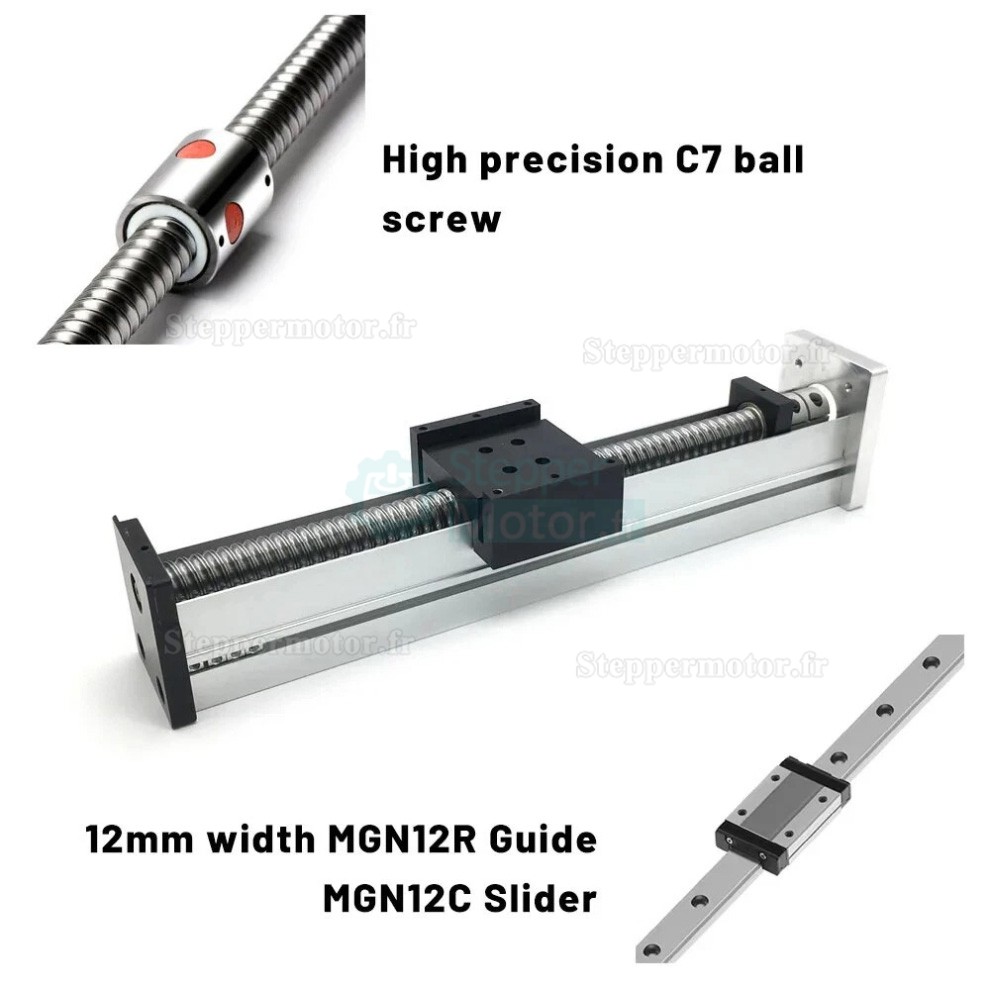

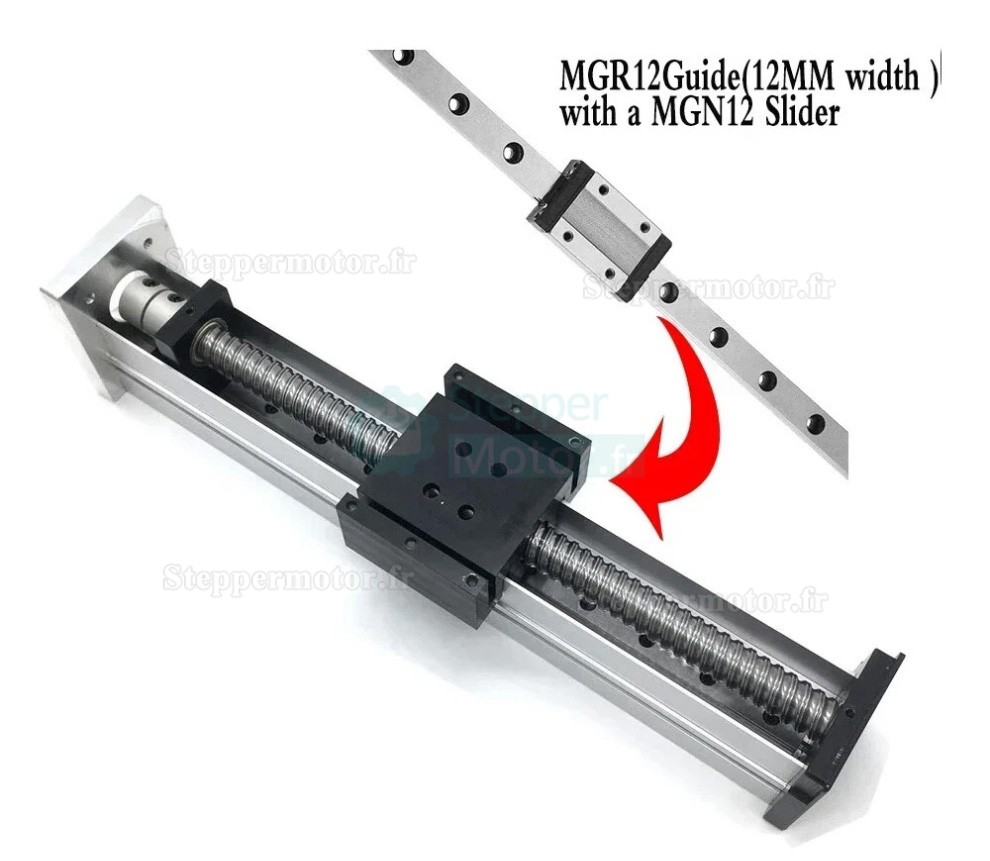

- Guide : Rail MGN12R, bloc MGN12C
- Type de vis à billes : 1605 (diamètre de 16 mm, pas de 5 mm), précision C7
- Vitesse maximale : 250 mm/s
- Montage moteur : Support de moteur pas à pas de 57 mm
- Niveau sonore : Inférieur à 50 dB
- Protection : Conception avec couverture fermée pour une résistance à la poussière, à l'eau et à la corrosion
Applications :
Systèmes automobiles, mobilier, dispositifs médicaux, équipements industriels et agricoles.
Utilisations typiques :
- Fauteuils inclinables, fauteuils roulants électriques, lits d'hôpital, tables de massage, canapés électriques.

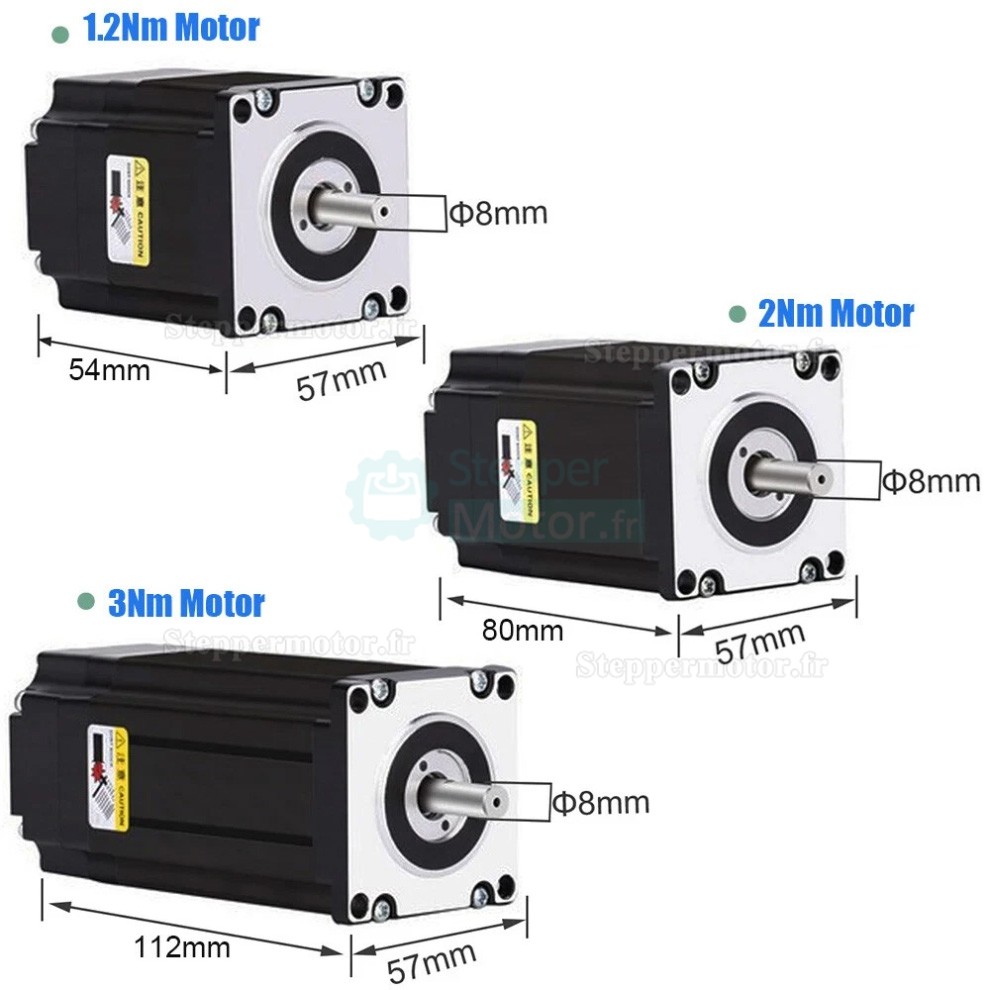

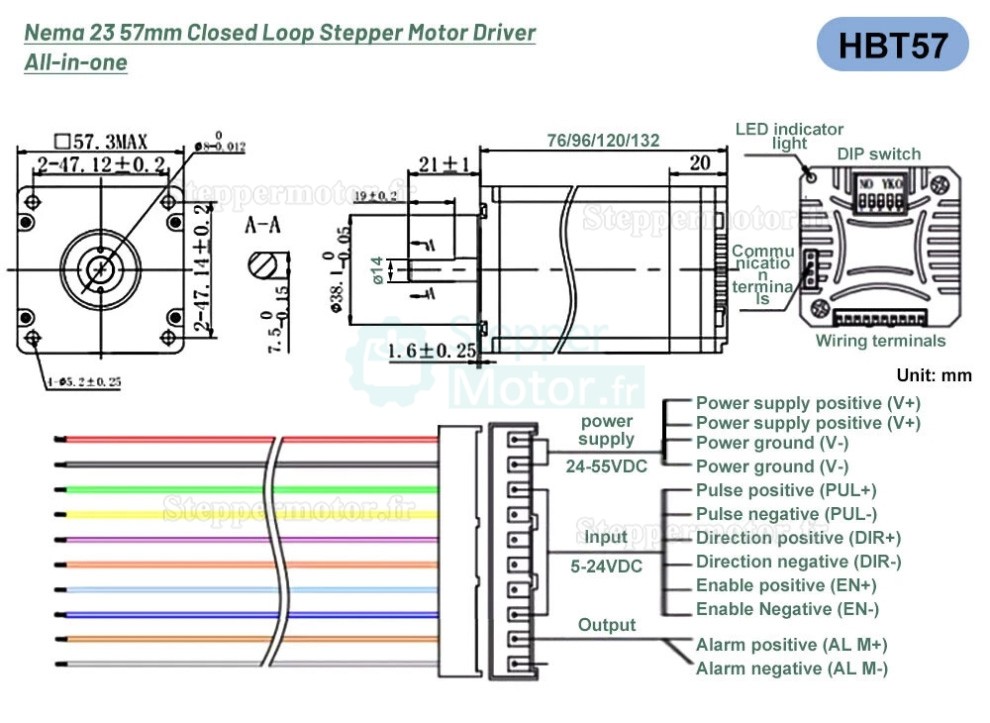

- Moteur pas à pas NEMA 23 à boucle fermée :
- Taille de bride : 57 mm (NEMA 23)
- Angle de pas : 1,8°
- Phases : 2
- Couple de maintien : 1,2 / 2,0 / 3,0 Nm
- Longueur du moteur : 56 / 80 / 112 mm
- Vitesse nominale : 1000 RPM
- Résolution de l'encodeur : 1000 lignes
- Résistance : 0,4 / 0,7 / 0,8 Ω
- Inductance : 1,2 / 2 / 3,5 mH
- Classe d'isolation : B
Spécifications du moteur
| Modèle | Couple | Angle de pas | Longueur du corps (L) | Courant | Résistance | Inductance | Couple de positionnement | Moment d'inertie | Nombre de fils |
|---|---|---|---|---|---|---|---|---|---|
| 57HB250-54B | 1,5 N·m | 1,8° | 56 mm | 4,2 A | 0,4 Ω | 1,2 mH | 3,5 N·cm | 280 g·cm² | 4 |
| 57HB250-80B | 2,2 N·m | 1,8° | 80 mm | 4,2 A | 0,7 Ω | 2,0 mH | 7,0 N·cm | 500 g·cm² | 4 |
| 57HB250-110B | 3,0 N·m | 1,8° | 112 mm | 4,2 A | 0,8 Ω | 3,5 mH | 12 N·cm | 800 g·cm² | 4 |
Paramètres supplémentaires
| Environnement de fonctionnement | -25°C ~ +55°C |
| Résistance d'isolement | 100 Ω min (500 V CC) |
| Jeu axial | 0,08 mm max |
| Fronce radial | 0,02 mm max |
| Élévation de température | 85°C |
| Classe d'isolation | B |

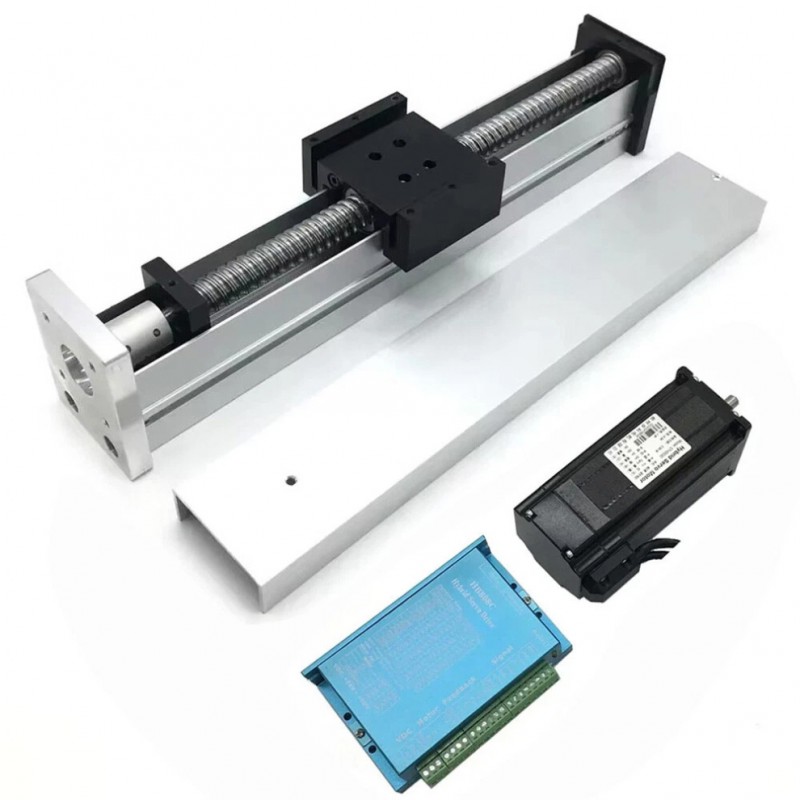

Contenu du paquet :

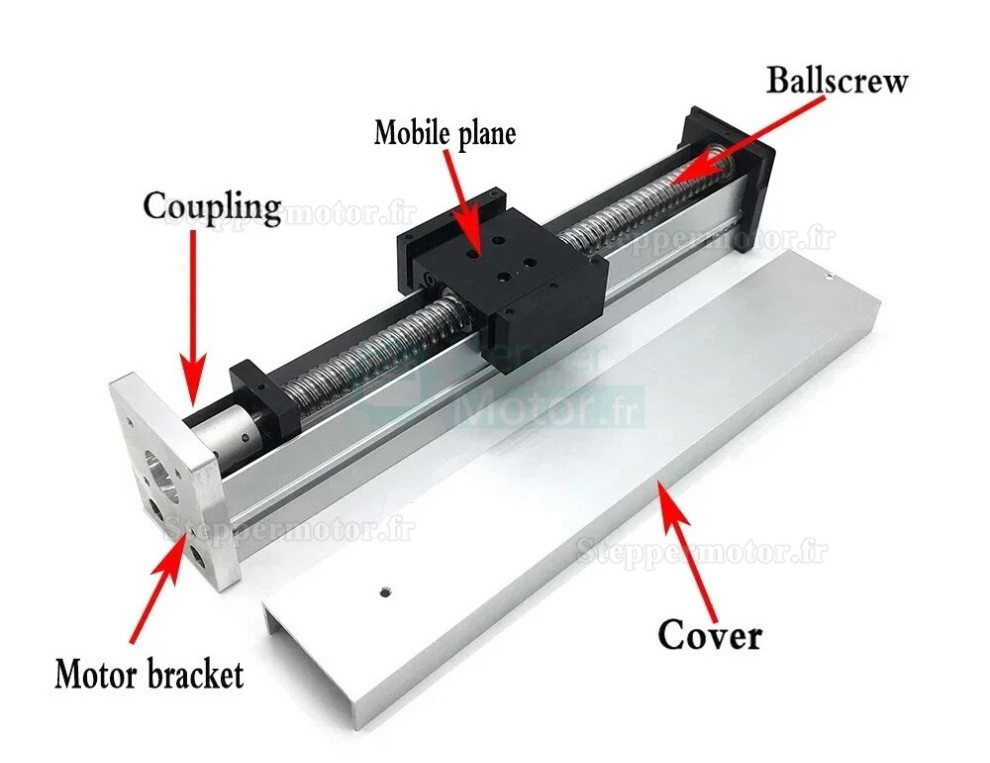

- 1× Table coulissante
- 1× Accouplement (trou de 8 mm, pour support moteur de 57 mm)

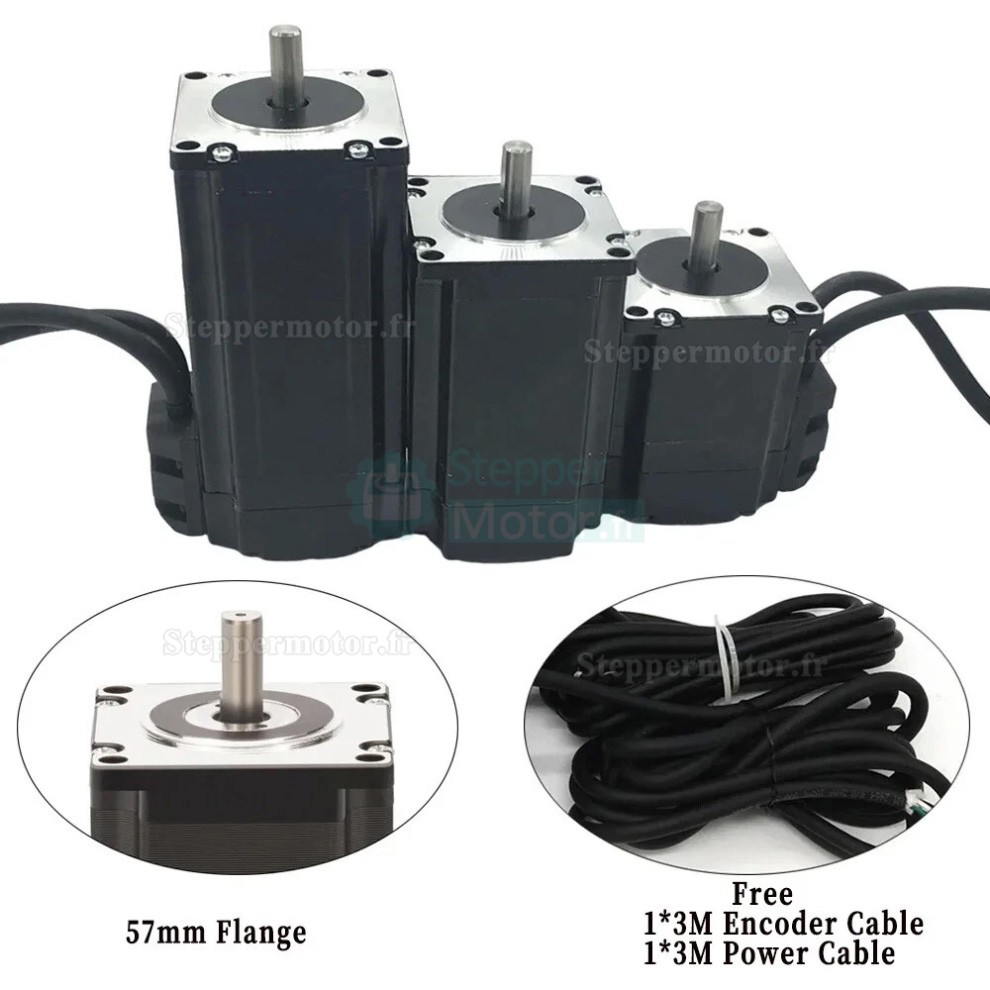

- 1× Moteur pas à pas NEMA 23 à boucle fermée (1,2/2/3 Nm)
- 1× Driver HB808C
- 1× Câble d'encodeur de 3 m
- 1× Câble d'alimentation de 3 m

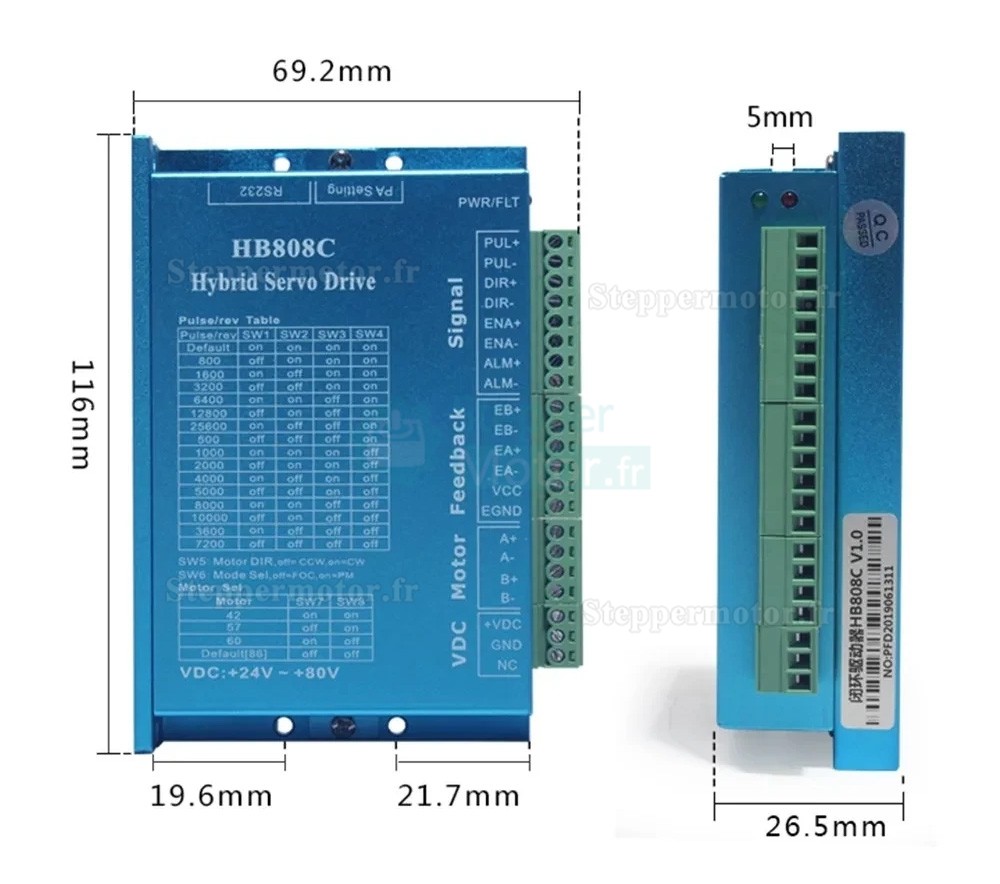

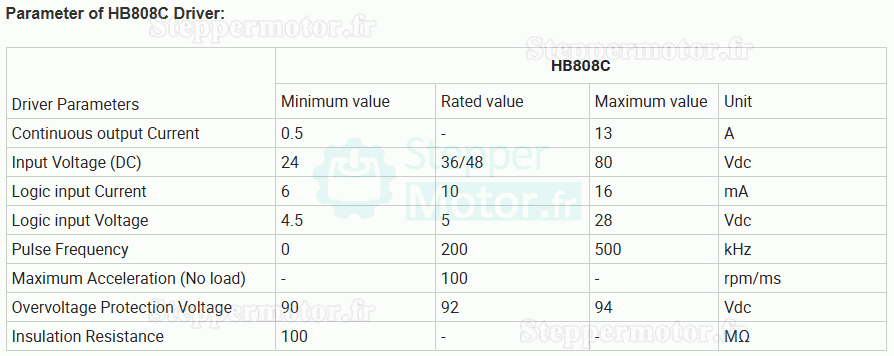

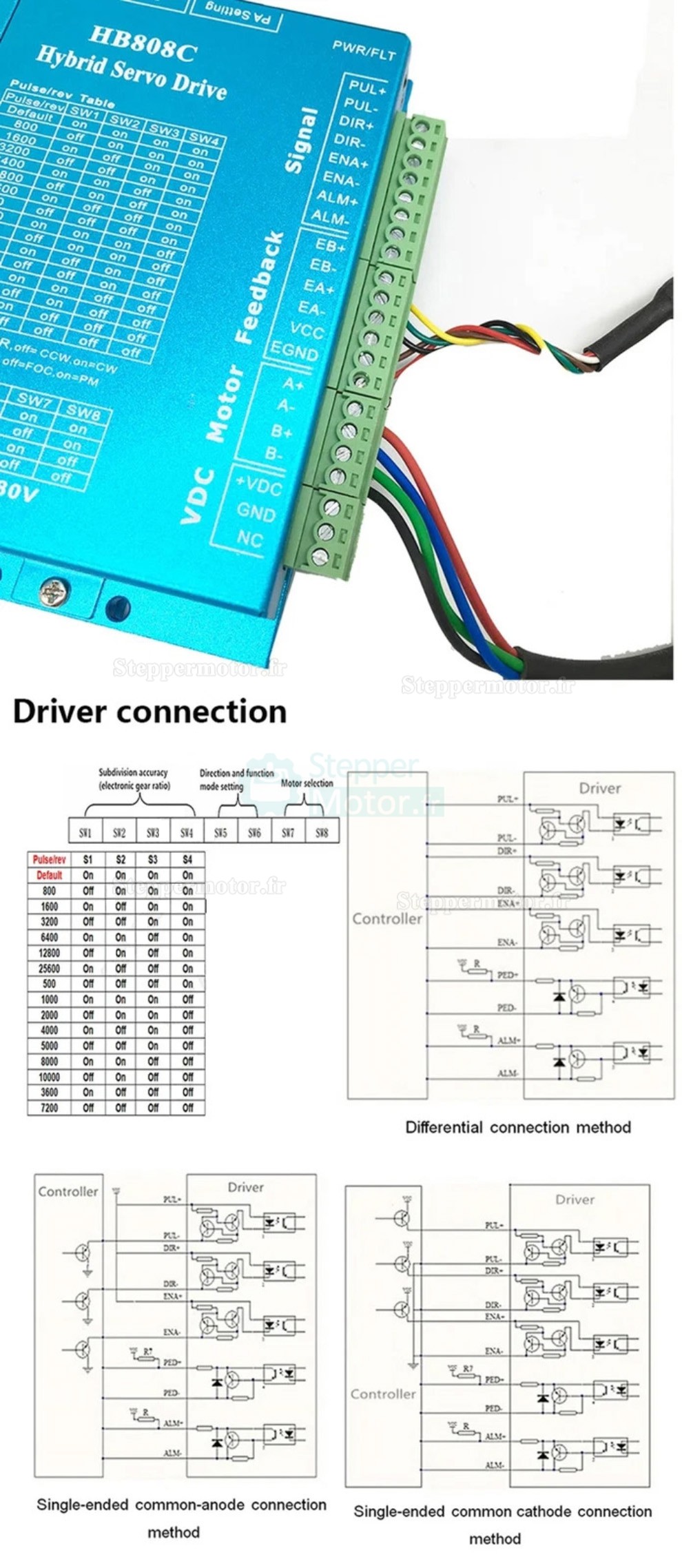

Spécifications du driver HB808C :
- Modèle : HB808C
- Type : Driver pas à pas à boucle fermée DSP
- Courant de crête maximal : 8A
- Fréquence de réponse des impulsions : 200 kHz
- Driver micro-pas : 200 ~ 51200 ppr
- Tension d'entrée : 20~80VAC / 30-110VDC
- Fonction de protection : Surtension, surcharge de courant, erreur de suivi, dépassement de preuve
- Entrée du signal : Prise en charge des modes PUL/DIR et CW/CCW (différence)
- Compatible : Signal de 5~24V (pas besoin de résistance)
- Type de refroidissement : Refroidissement par air
- Courant du signal logique : 7-16 mA
