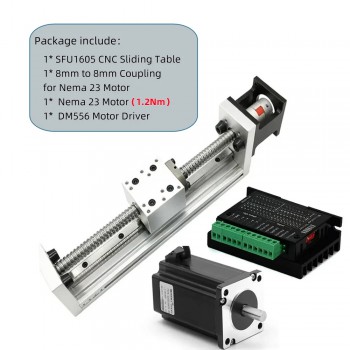

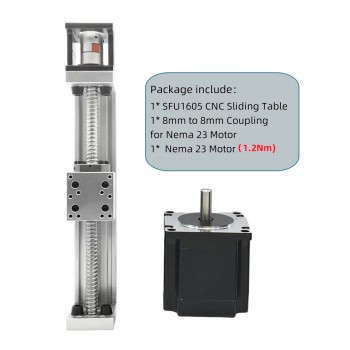

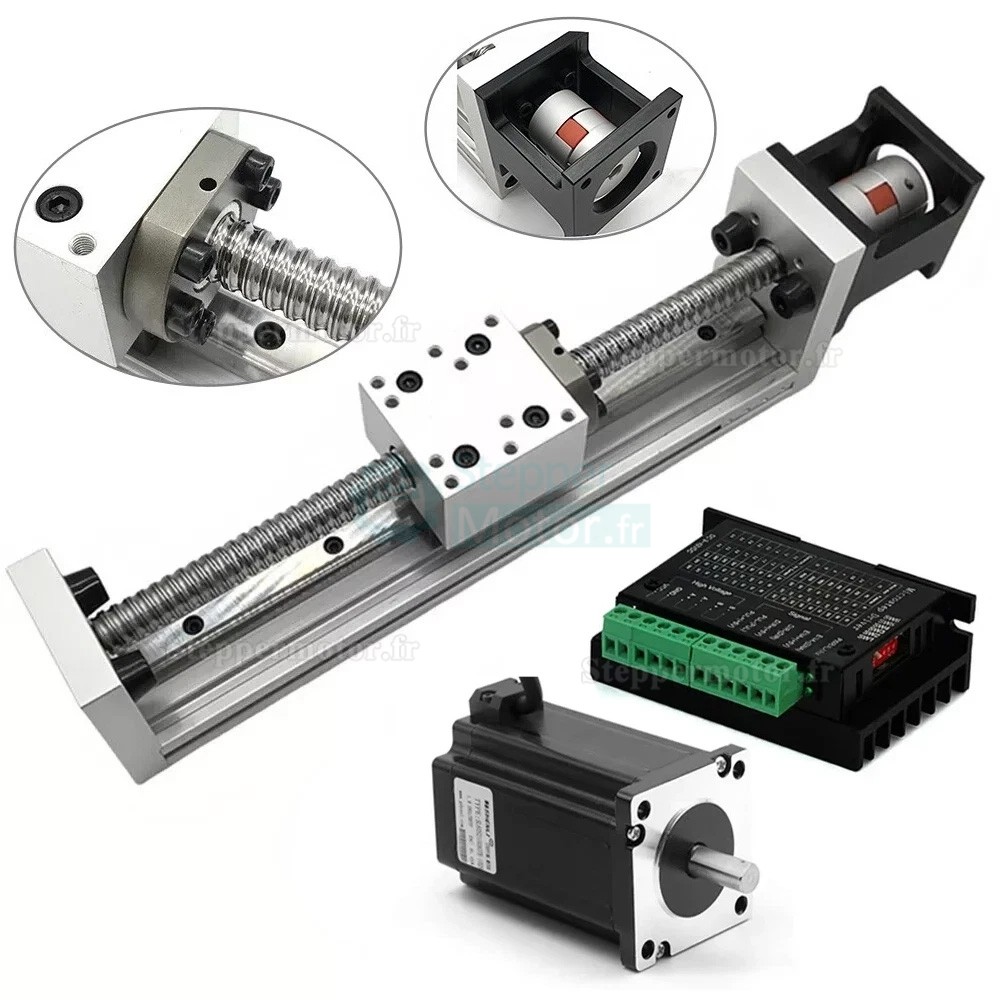

Table de module linéaire à vis à billes miniature DXG-YR60+SFU1605 avec kit moteur pas à pas Nema 23 1,2/2/3 Nm et driver

Table de module linéaire à vis à billes miniature DXG-YR60+SFU1605 avec kit moteur pas à pas Nema 23 1,2/2/3 Nm et driver

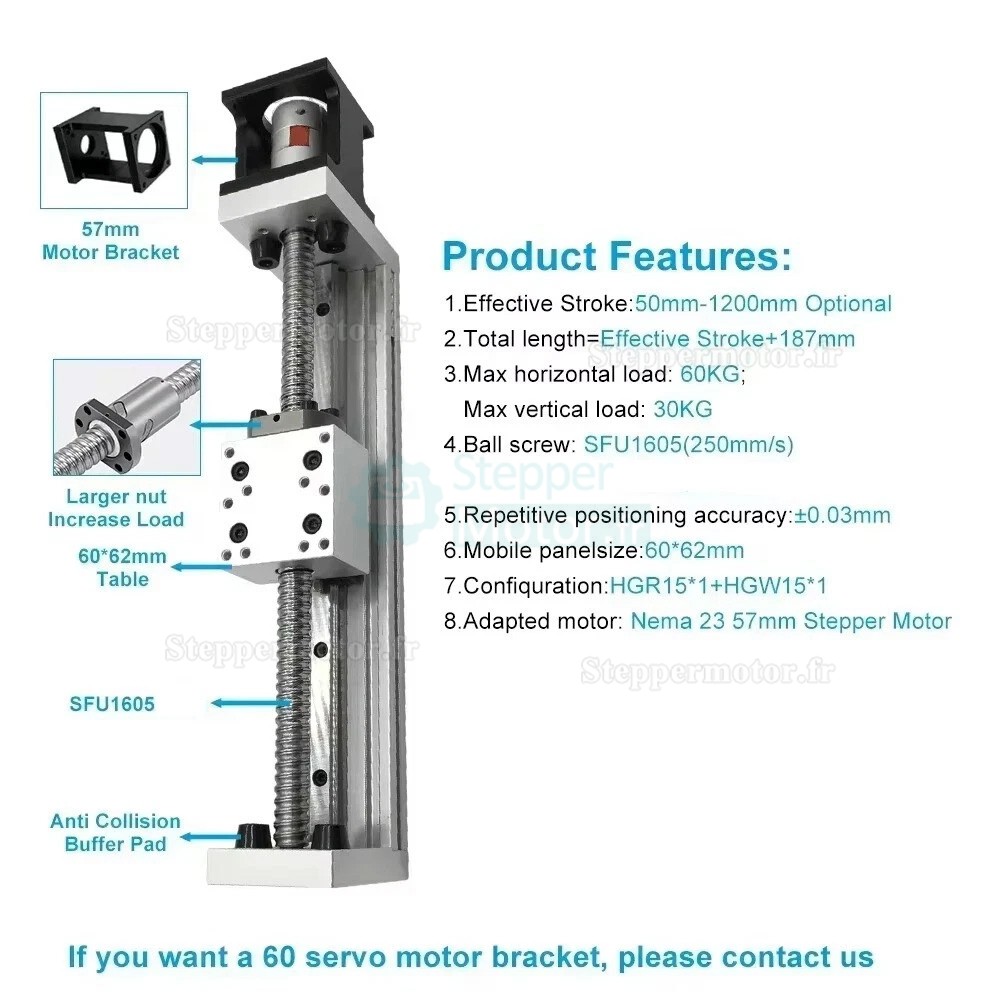

Caractéristiques :

1. La table a une capacité de charge de 60 kg en orientation horizontale et 30 kg en orientation verticale.
2. Vis à billes SFU1605 de grade C7 avec un pas de 5 mm. La précision de positionnement répétitif est de ±0,03 mm. L'assemblage comprend des guides linéaires HGR15R et des curseurs HGW15CC.
3. Intégration du moteur : La base dispose de montages pré-percés pour moteurs pas à pas NEMA 23. La conception a une largeur de 60 mm.
4. La plaque de base est en alliage d'aluminium. Un accouplement de type prune est inclus.

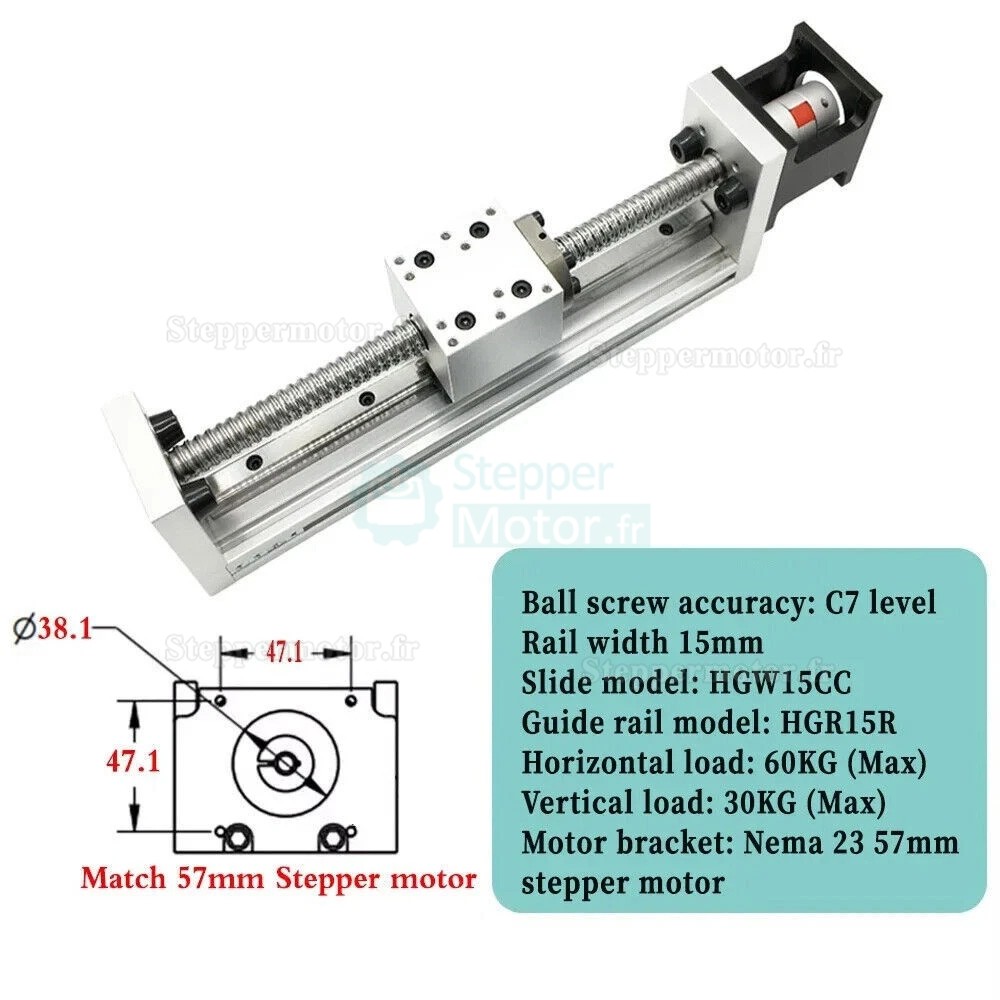

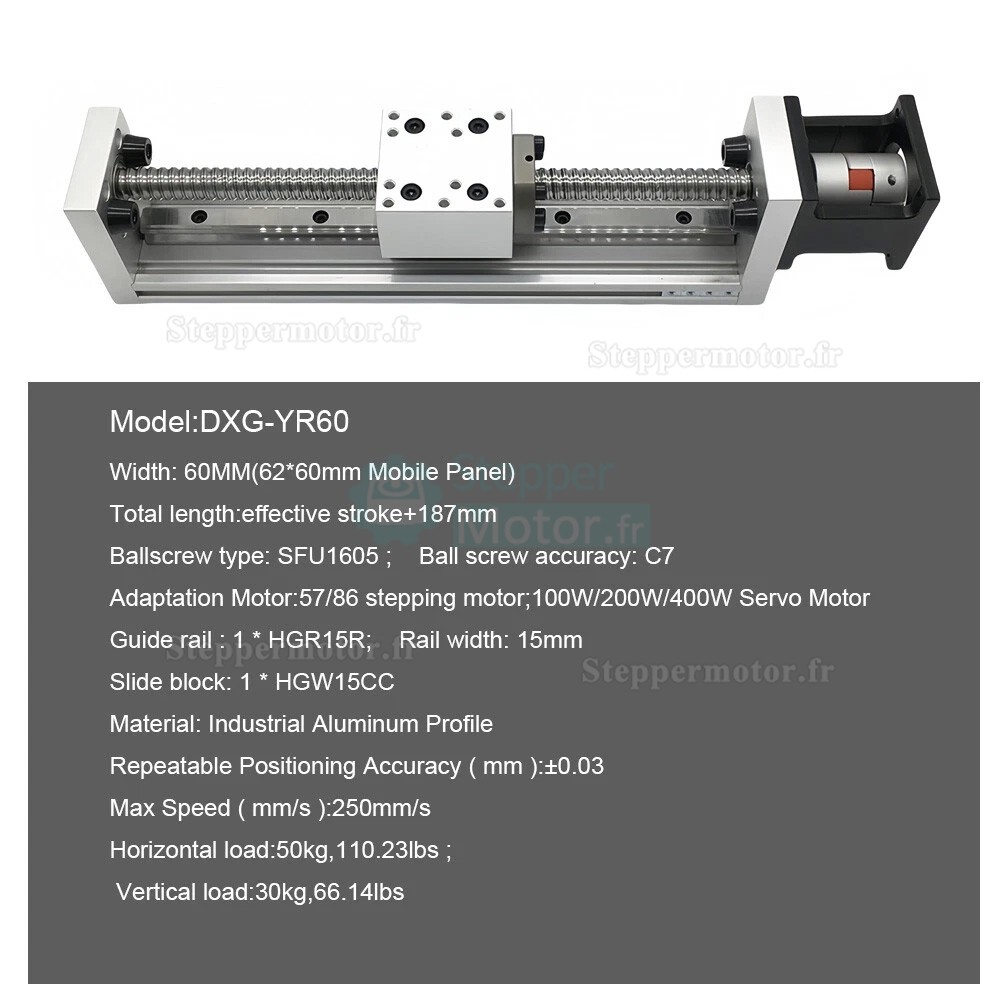

Paramètres :

• Modèle : DXG-YR60
• Type de vis à billes : SFU1605 (Diamètre : 16 mm, Pas : 5 mm)
• Précision de la vis à billes : grade C7
• Course effective : 100 mm - 300 mm (optionnel)
• Longueur totale : Course effective + 187 mm
• Taille du panneau mobile : 60 mm x 62 mm
• Largeur du curseur : 60 mm
• Diamètre du guide : 15 mm
• Type de guide : HGR15R
• Type de curseur : HGW15CC
• Charge horizontale : 60 kg
• Charge verticale : 30 kg
• Précision de répétition de positionnement : 0,02-0,03 mm

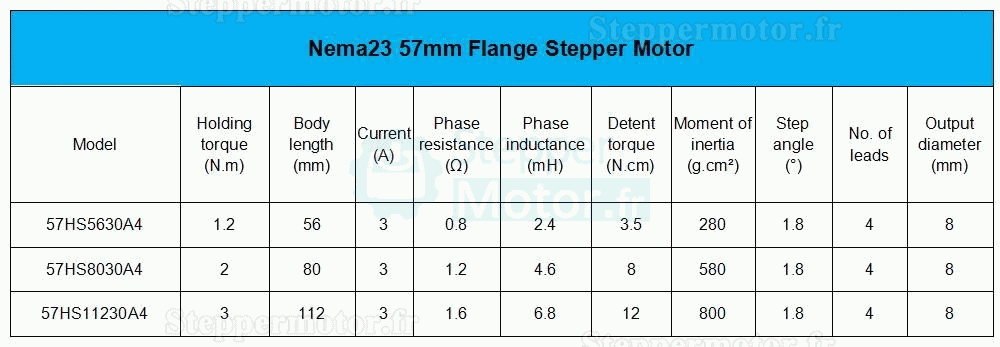

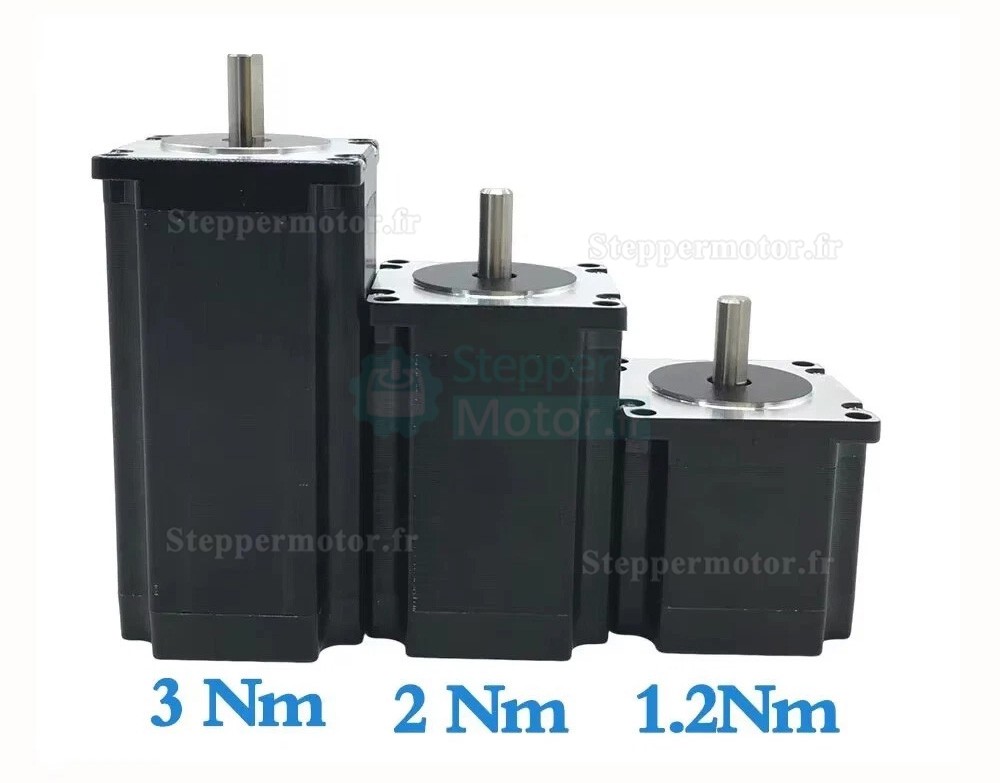

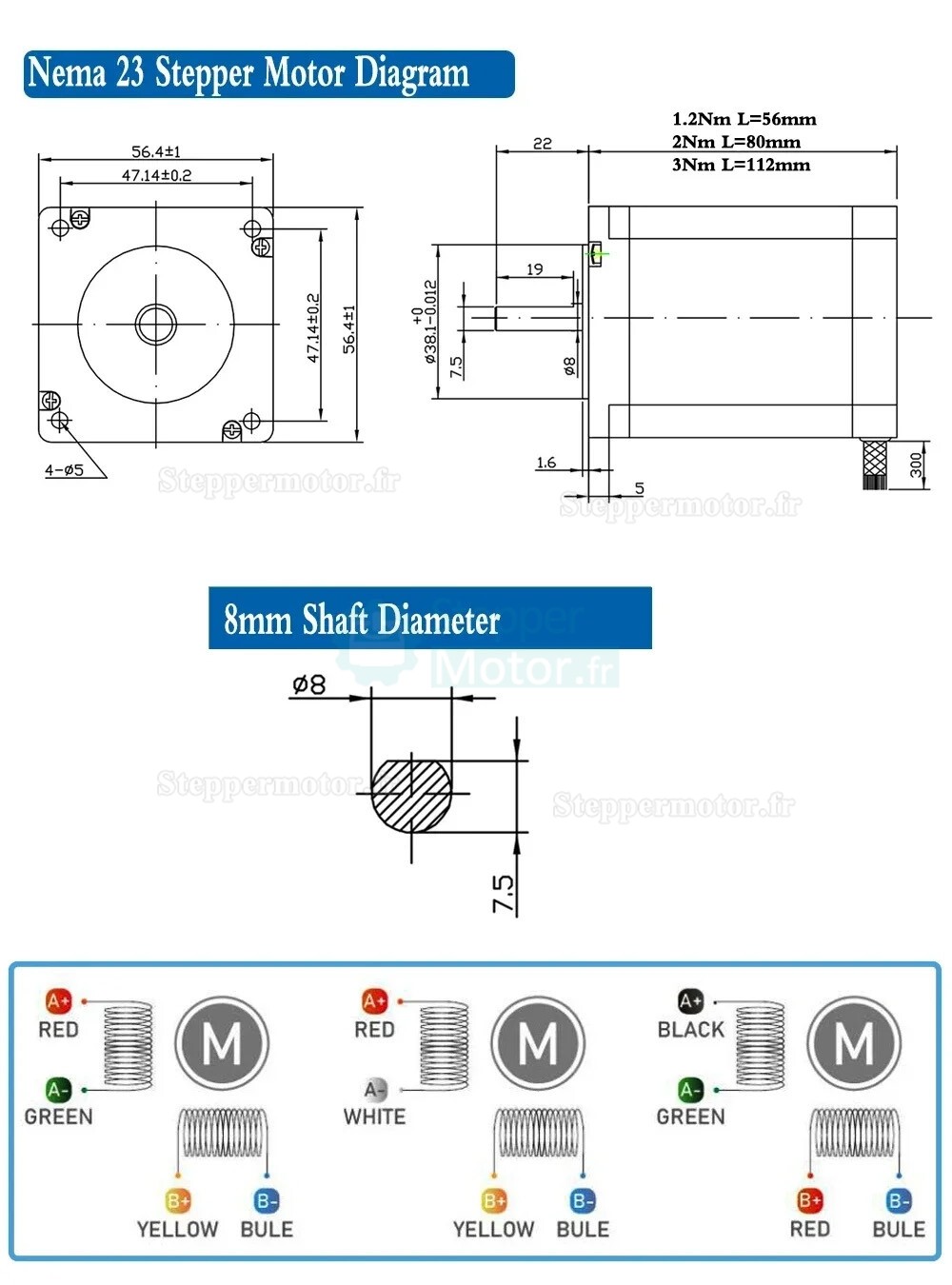

• Support moteur compatible : Moteur pas à pas NEMA 23 ; moteur servo série 60
• Matériau de la vis à billes et du rail linéaire : Acier au carbone, acier de roulement
• Matériau de la plaque de base : Alliage d'aluminium

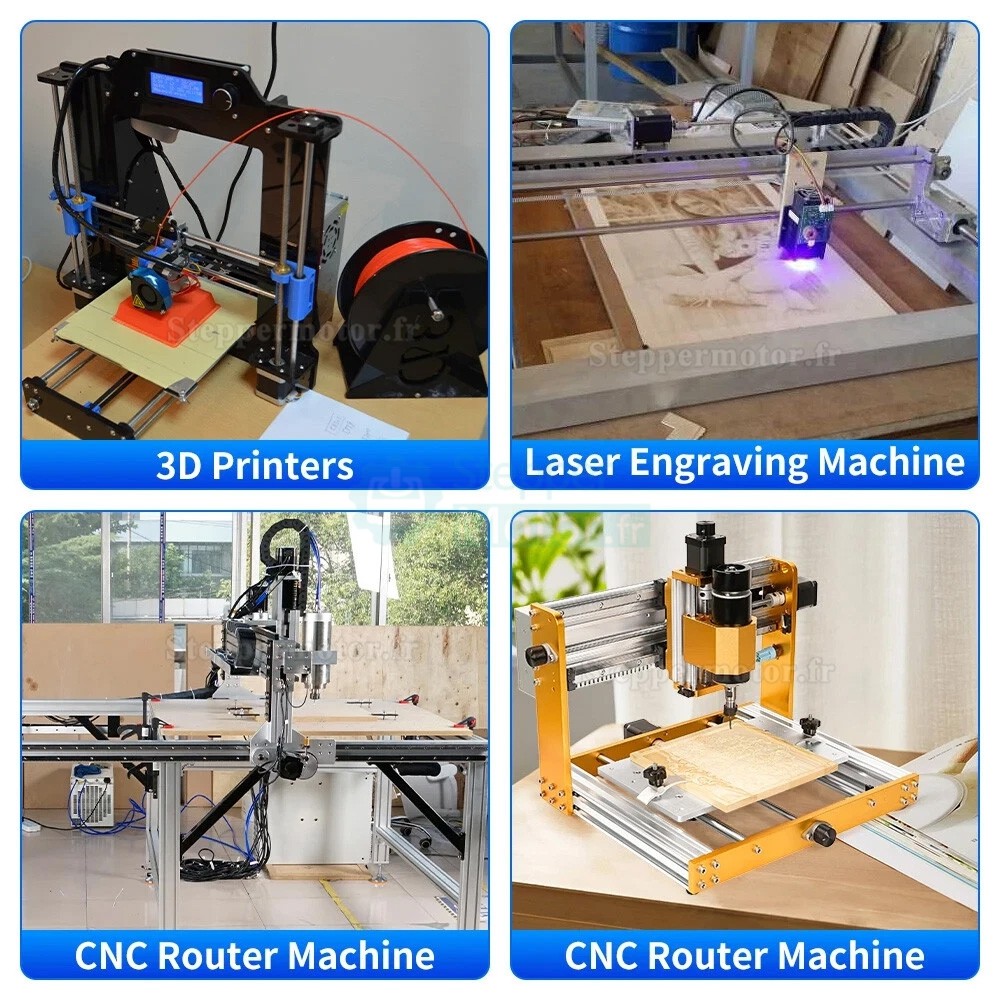

Applications :

Cette table coulissante peut être utilisée dans des domaines tels que les machines CNC, les systèmes d'automatisation industrielle, les imprimantes 3D, les équipements d'emballage, les bancs de soudage, et les projets DIY.

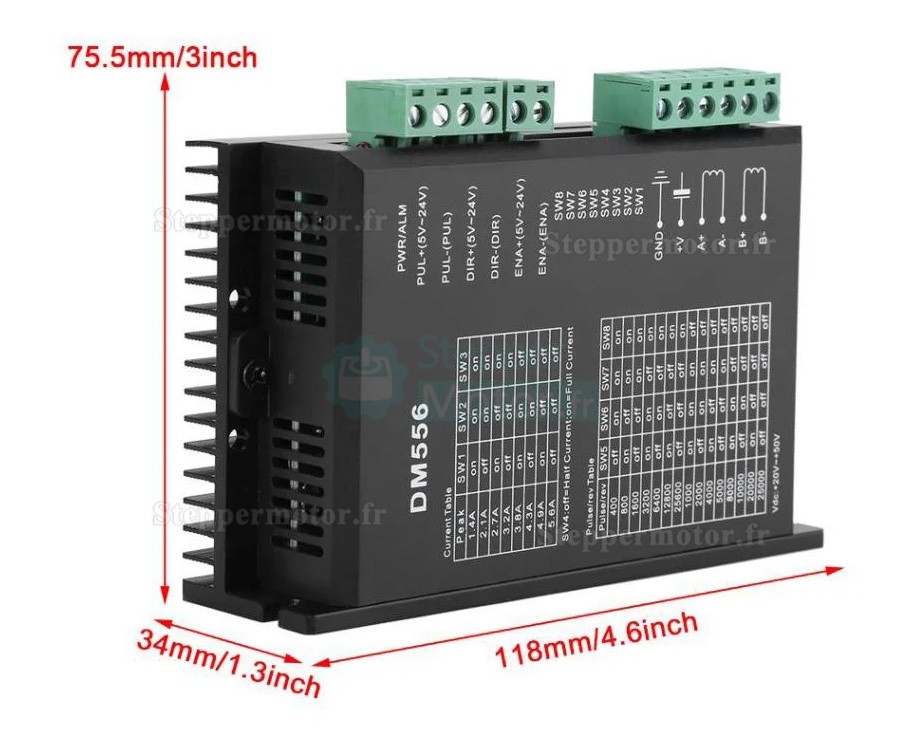

Paramètres du driver moteur DM556 :

• Modèle : DM556
• Moteur adapté : Moteur pas à pas à bride 42 mm / 57 mm / 86 mm
• Tension d'entrée : DC 20-50V
• Courant de sortie : 1,0-5,6 A, 8 niveaux ajustables, résolution de 0,5 A
• Méthode de conduite : Conduite bipolaire à courant constant PWM
• Fréquence de réponse des impulsions : 200 kHz (max)
• Résistance d'isolation : 500 MΩ
• Résistance d'isolation : 500 V/min
• Dimensions : 118 × 75 × 34 mm / 4,63 × 3,01 × 1,3 in
• Poids : Environ 270 g / 9,5 oz
• Méthode de refroidissement : Refroidissement naturel ou forcé
• Température de fonctionnement : -5°C à +50°C
