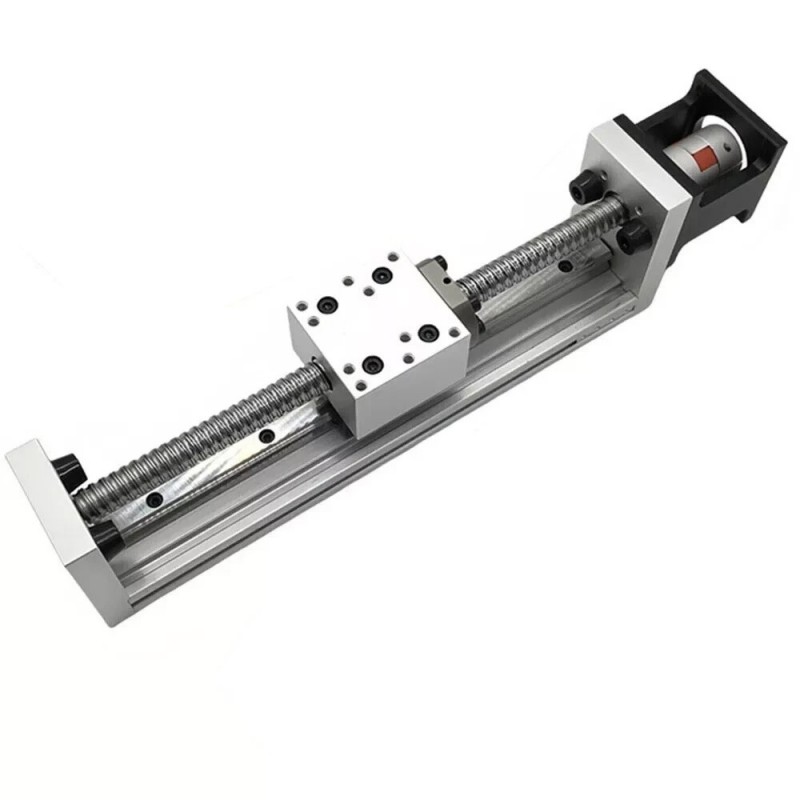

Paliers de glissement linéaires DXG-YR60-2, platine de déplacement à glissière CNC, course 100 mm-300 mm

Paliers de glissement linéaires DXG-YR60-2, platine de déplacement à glissière CNC, course 100 mm-300 mm

Caractéristiques :

1. La table a une capacité de charge de 60 kg en orientation horizontale et de 30 kg en orientation verticale.

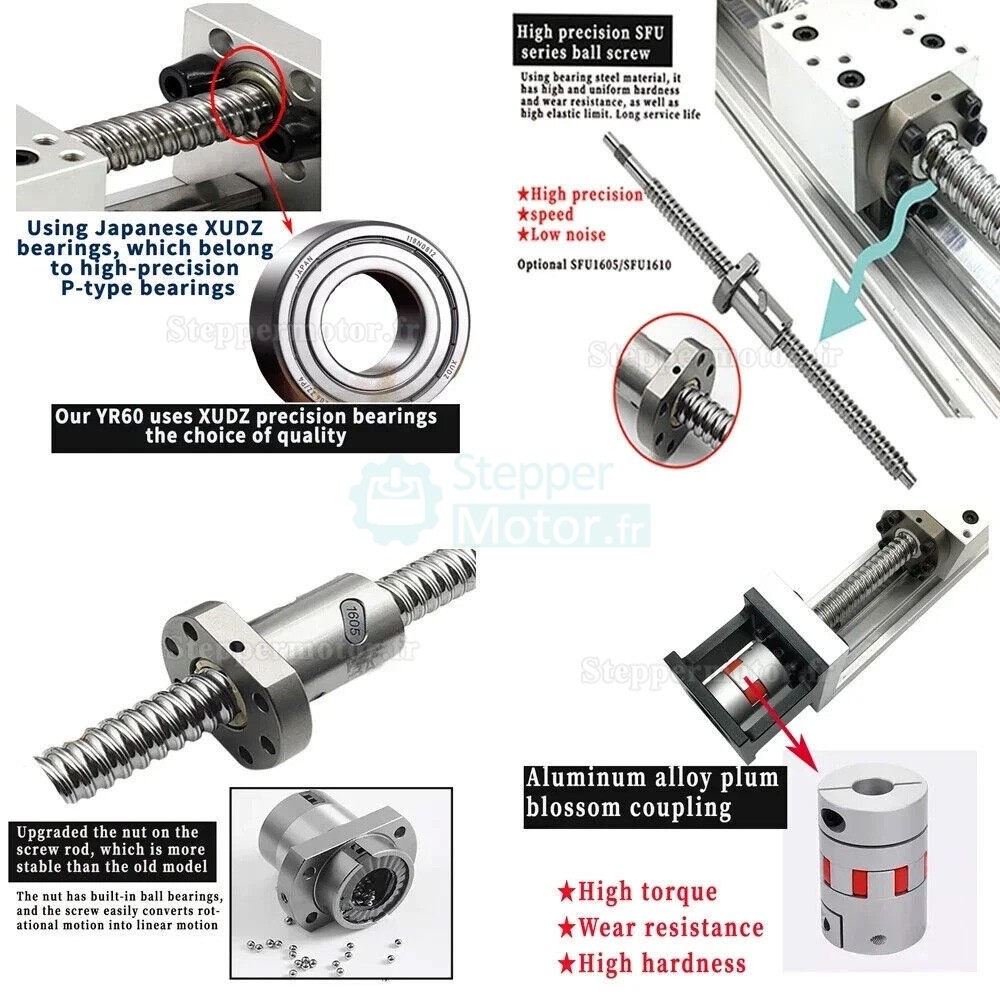

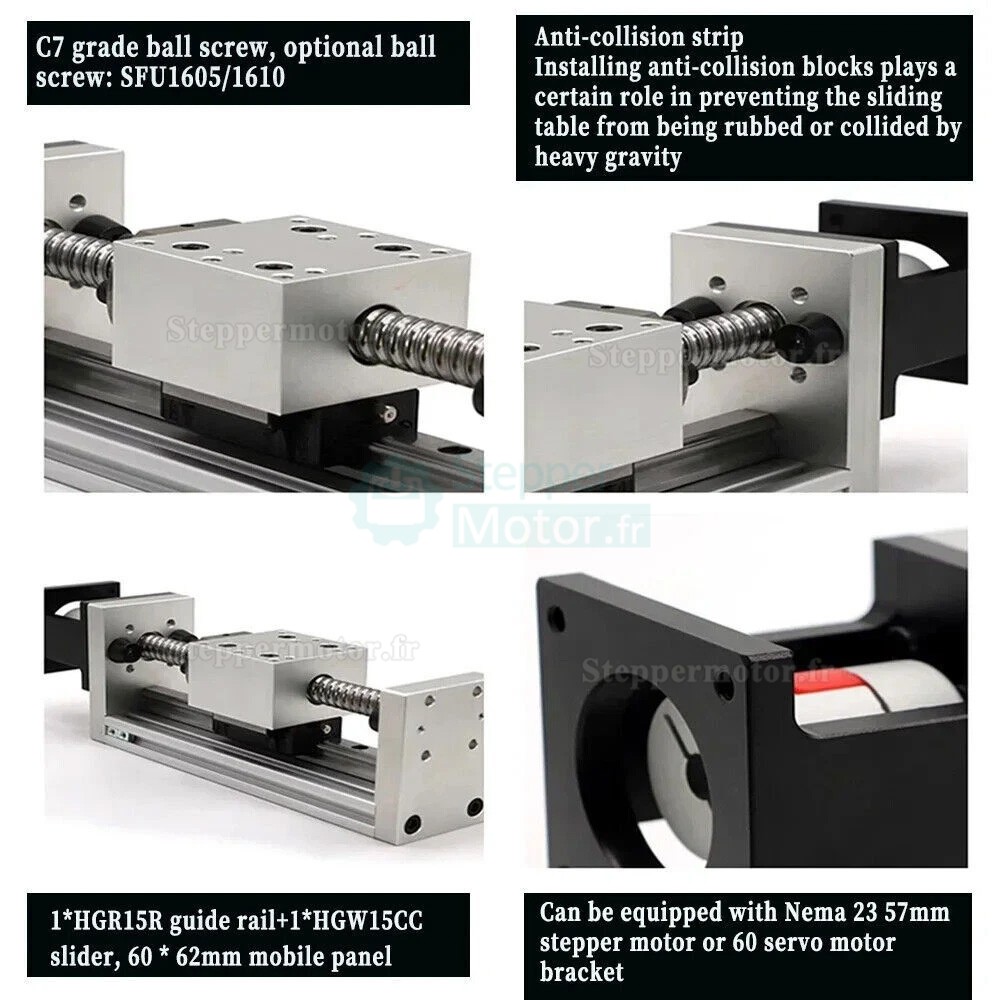

2. Elle dispose d'une vis à billes SFU1605 de grade C7 avec un pas de 5 mm. La précision de répétition de positionnement est de ±0,03 mm. L'assemblage comprend des guides linéaires HGR15R et des curseurs HGW15CC.

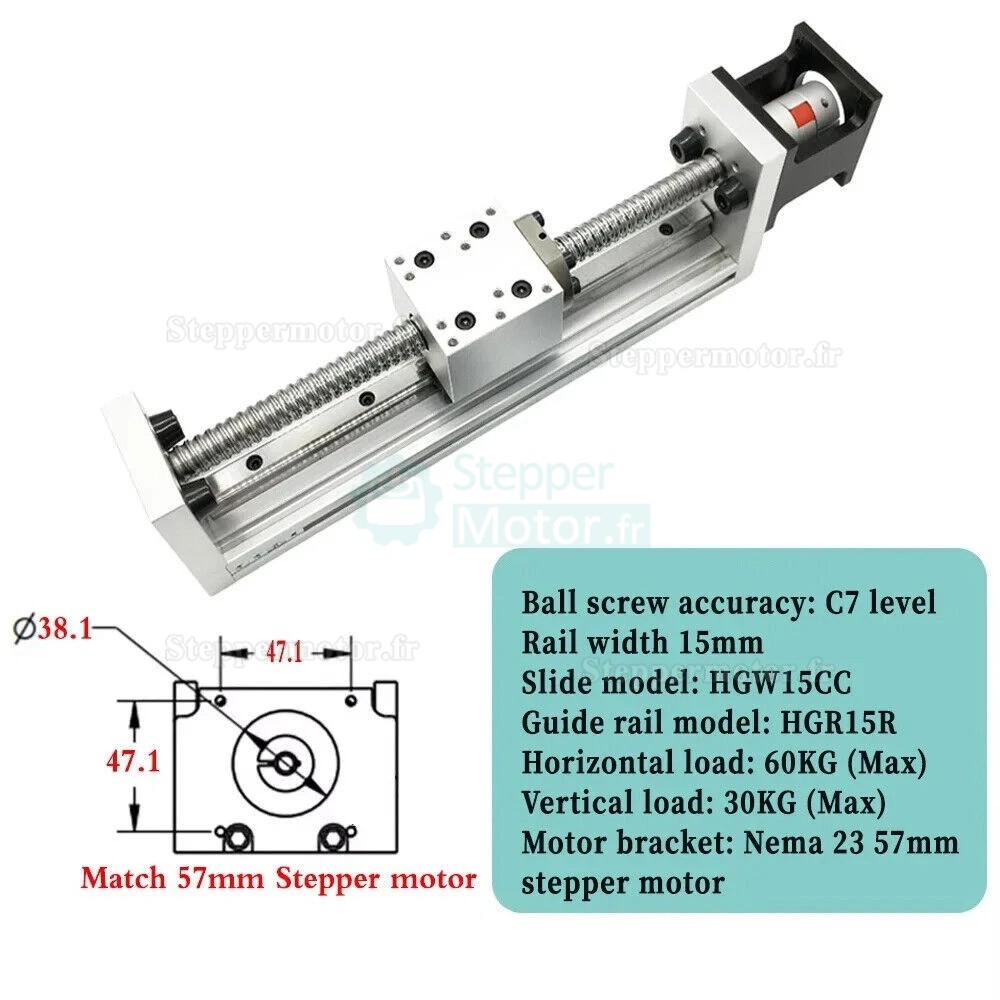

3. Intégration du moteur : La base comporte des montages pré-percés pour moteurs pas à pas NEMA 23. La conception a une largeur de 60 mm.
4. La plaque de base est en alliage d'aluminium. Un accouplement de type prune est inclus.

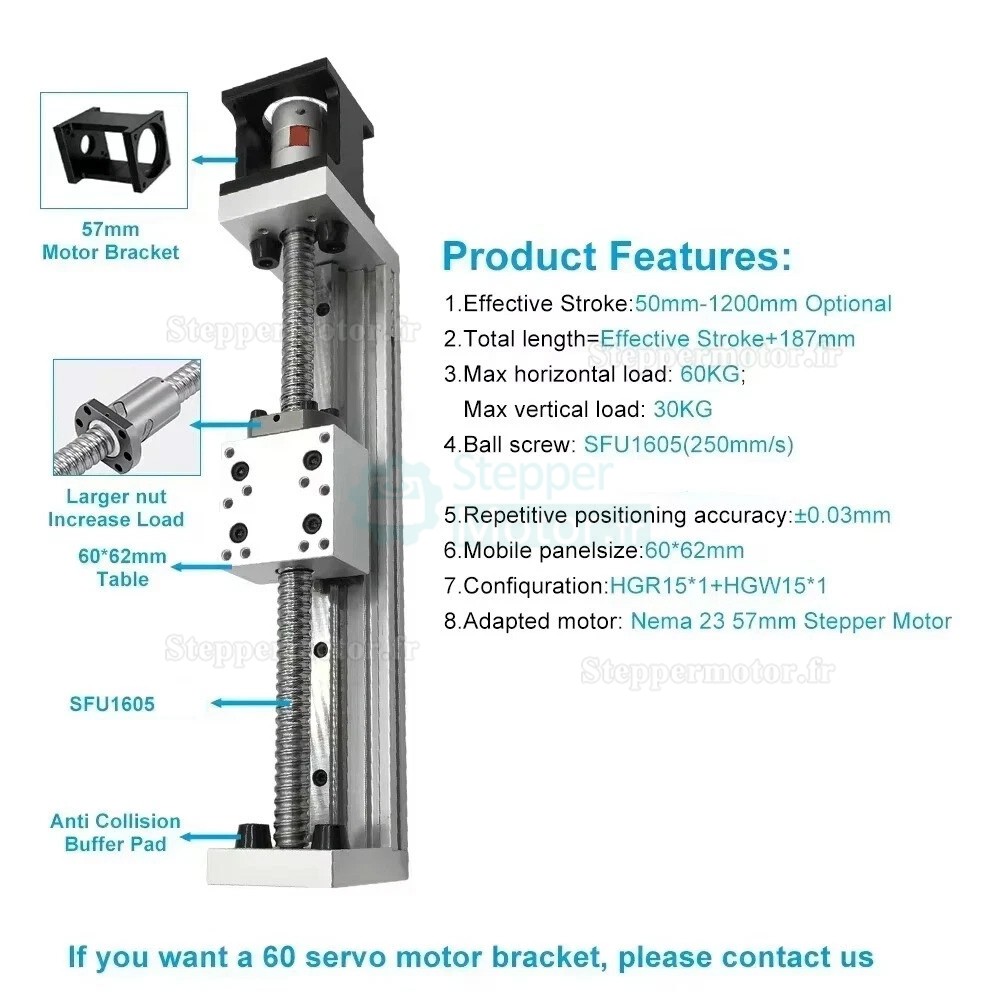

Paramètres :

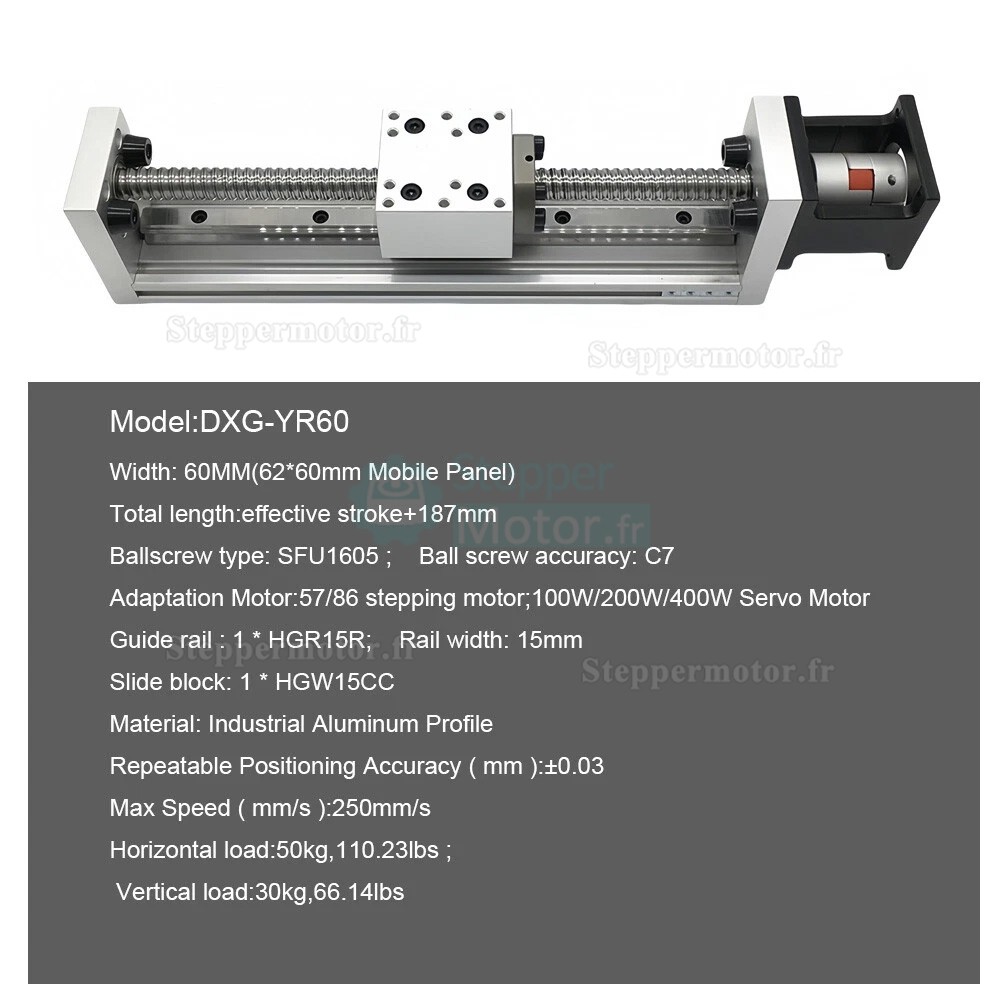

• Modèle : DXG-YR60
• Type de vis à billes : SFU1605 (Diamètre : 16 mm, Pas : 5 mm)
• Précision de la vis à billes : grade C7
• Course effective : 100 mm - 300 mm (optionnel)
• Longueur totale : Course effective + 187 mm
• Taille du panneau mobile : 60 mm x 62 mm
• Largeur du curseur : 60 mm
• Diamètre du guide : 15 mm
• Type de guide : HGR15R
• Type de curseur : HGW15CC
• Charge horizontale : 60 kg
• Charge verticale : 30 kg
• Précision de répétition de positionnement : 0,02-0,03 mm
• Support moteur compatible : Moteur pas à pas NEMA 23 ; moteur servo série 60
• Matériau de la vis à billes et du rail linéaire : Acier au carbone, acier de roulement
• Matériau de la plaque de base : Alliage d'aluminium

Applications :

Cette table coulissante peut être utilisée dans des domaines tels que les machines CNC, les systèmes d'automatisation industrielle, les imprimantes 3D, les équipements d'emballage, les bancs de soudage et les projets DIY.

Liste du paquet :

• 1× Table coulissante CNC SFU1605
• 1× Accouplement 8 mm à 8 mm pour moteur NEMA 23
