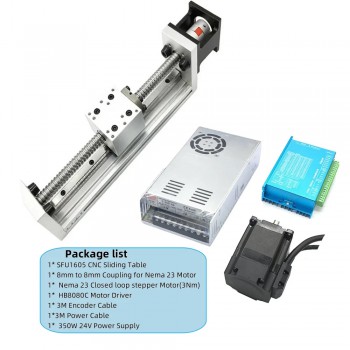

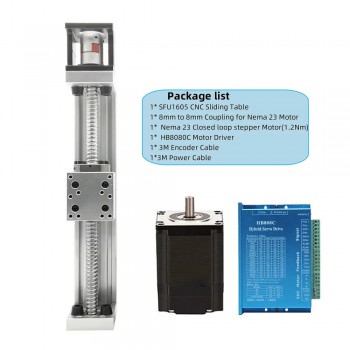

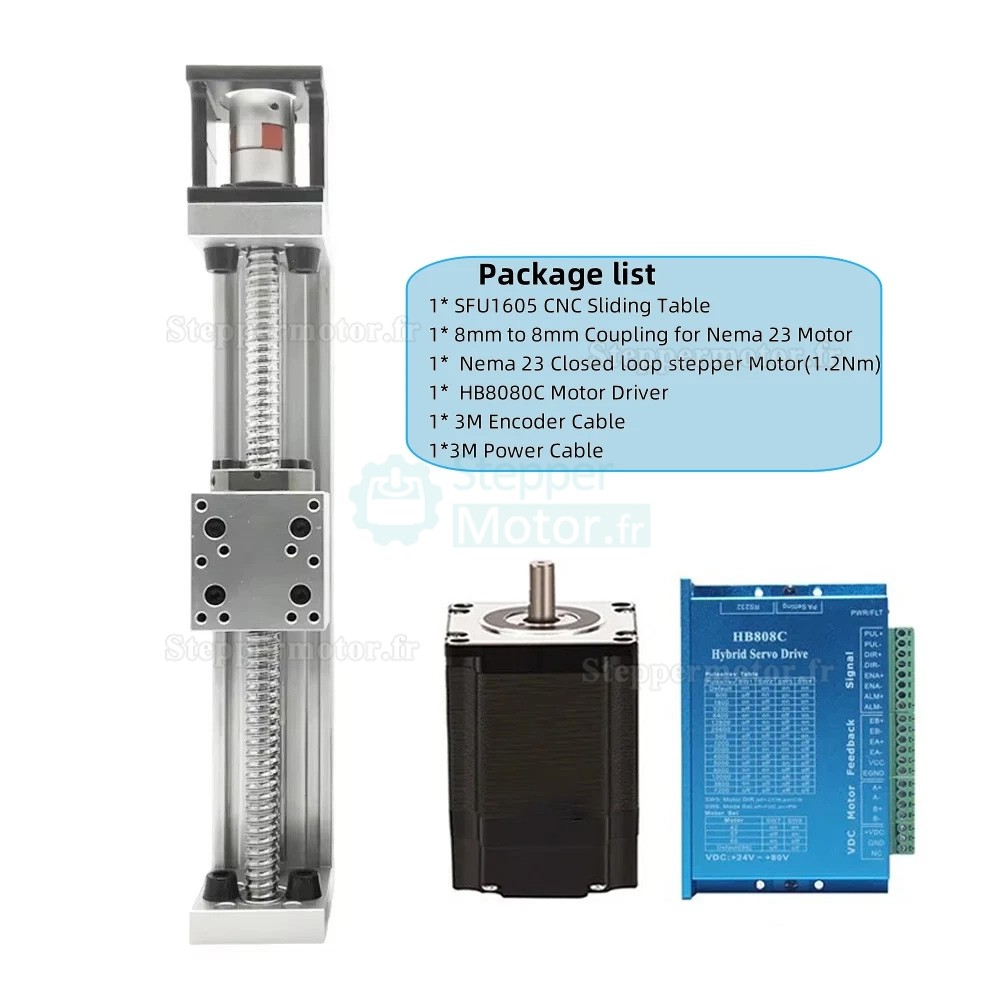

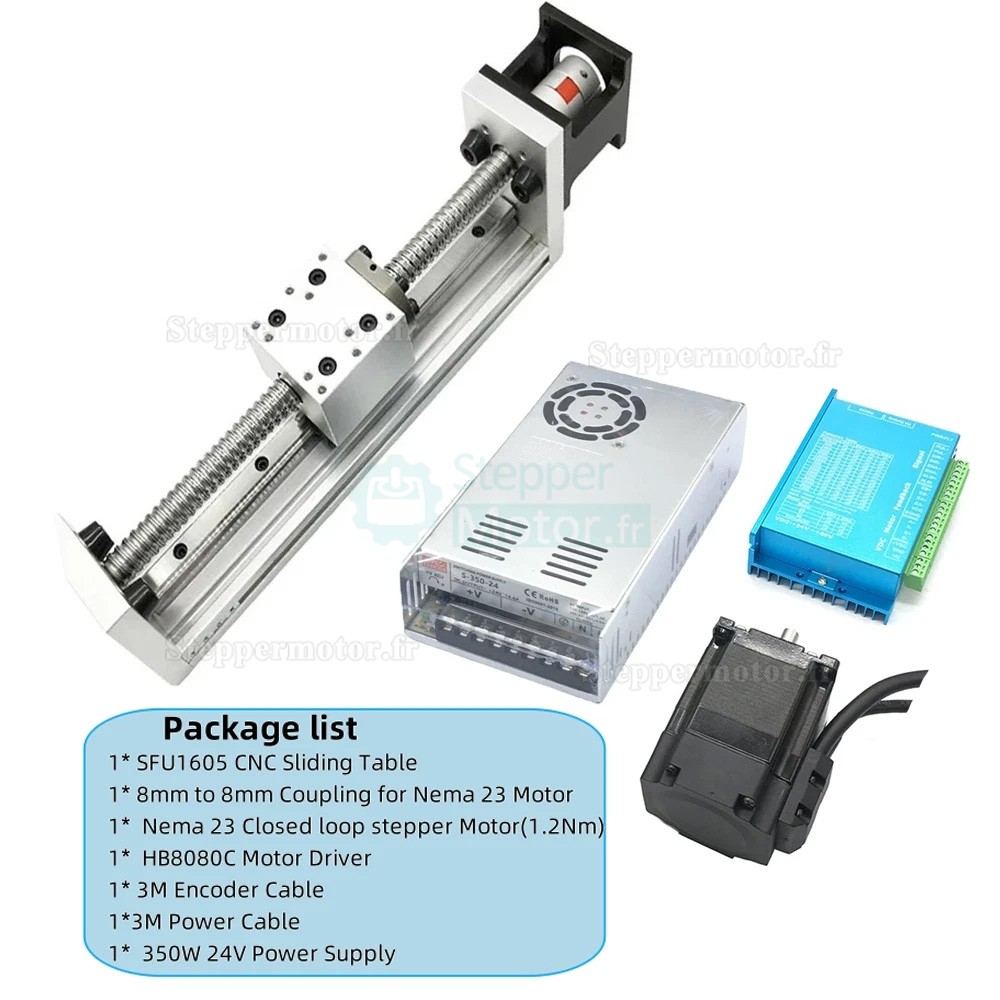

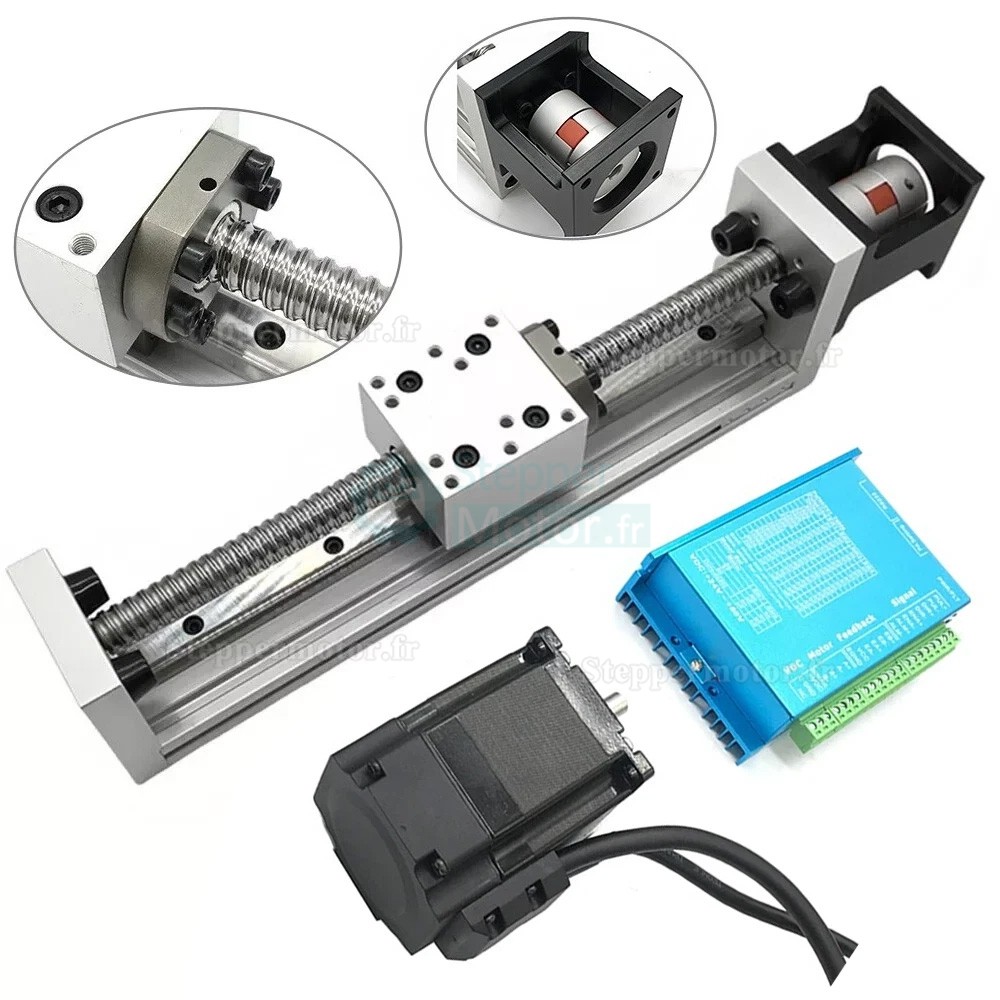

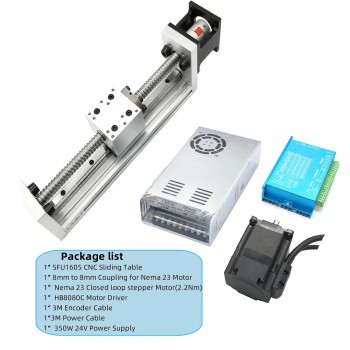

Kit de table coulissante CNC DXG-YR60 à rail linéaire à vis à billes avec moteur pas à pas Nema 23 à boucle fermée et kit de commande

Kit de table coulissante CNC DXG-YR60 à rail linéaire à vis à billes avec moteur pas à pas Nema 23 à boucle fermée et kit de commande

Caractéristiques :

1. Vis à billes de grade C7 avec répétabilité de ±0,02–0,03 mm.
2. Supporte des charges allant jusqu'à 60 kg horizontalement et 30 kg verticalement.
3. Système moteur à boucle fermée avec retour d'encodeur, aide à éviter la perte de pas.
4. Sous-division de 16 pas et fréquence de réponse de 400 kHz.
5. Régulation intelligente du courant permettant de réduire la consommation d'énergie à faible charge et soutenant le couple à haute charge.
6. Compatible avec une entrée de 5 à 24 V, sans résistance externe requise.
7. Plage de tension AC 18–80 V / DC 20–110 V.
8. Délai de pulse réglable (par défaut 40 ms).
9. Ports d'alarme externe et de sortie de position pour la surveillance du système.
10. Composants structuraux fabriqués en acier au carbone, acier de roulement et alliage d'aluminium.

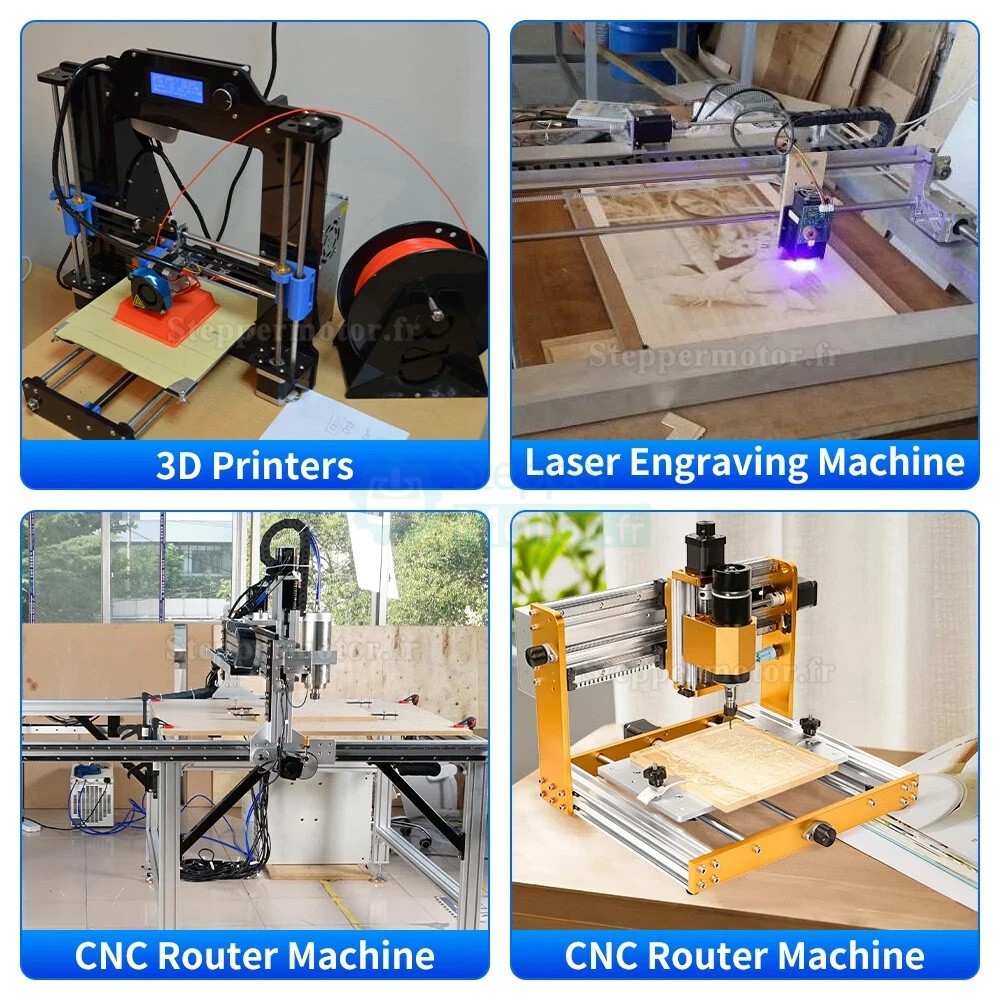

Applications :

• Machines CNC (élévateurs Z, tables de découpe, graveurs laser).
• Systèmes d'automatisation (unités pick-and-place, convoyeurs d'assemblage).
• Dispositifs de laboratoire (stades de microscope, plateformes de test).
• Imprimantes 3D (étapes de mouvement de précision).
• Équipements industriels (machines d'emballage, assemblages de fixation).

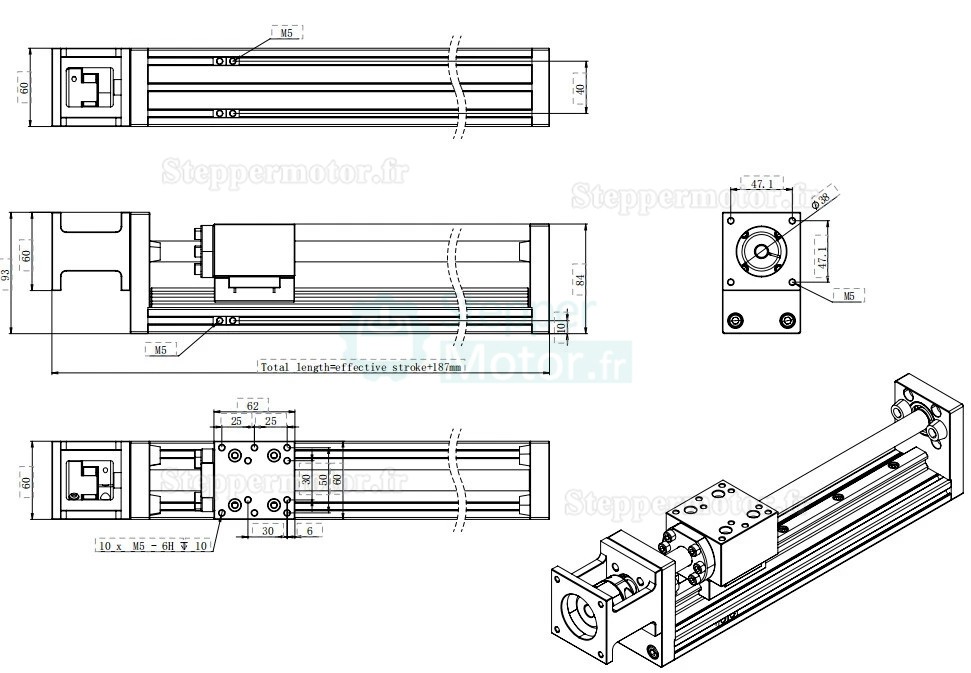

Paramètres :

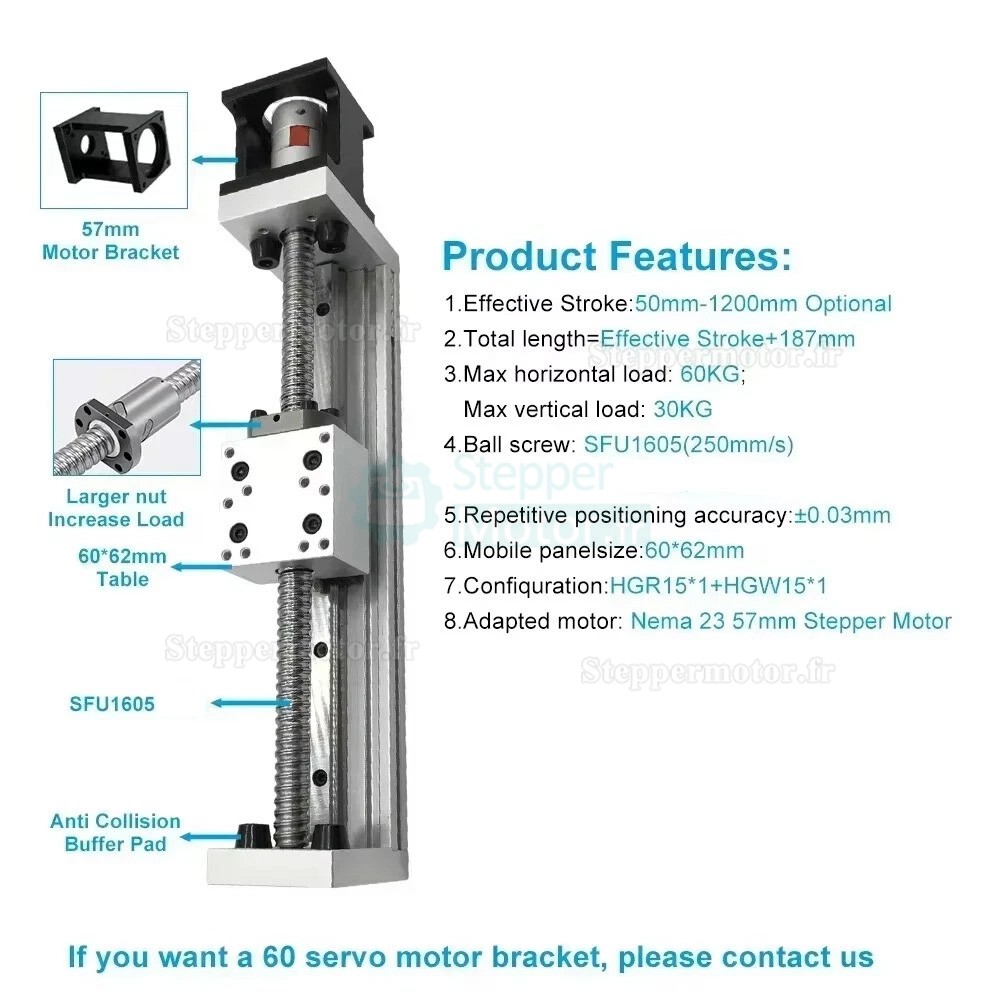

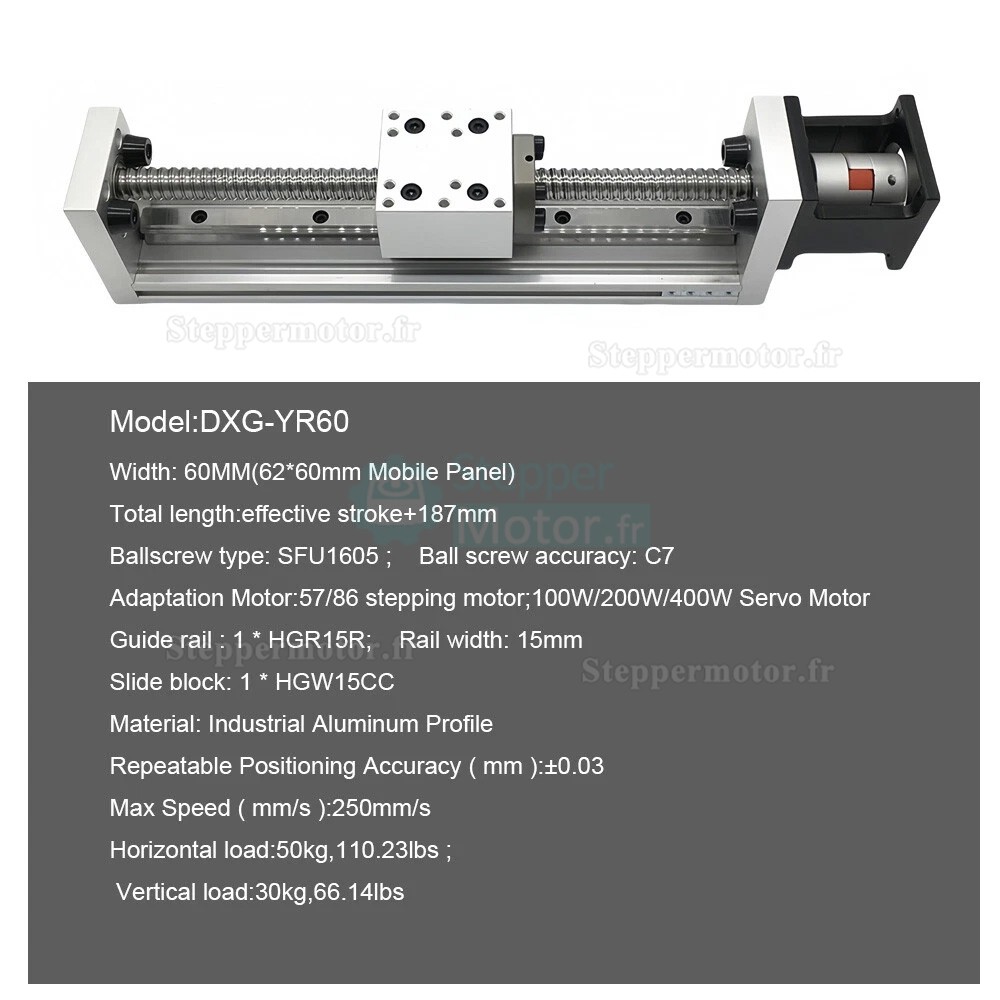

• Modèle : DXG-YR60
• Type de vis à billes : SFU1605 (diamètre de 16 mm, pas de 5 mm)
• Précision de la vis à billes : grade C7
• Course effective : 100–300 mm (optionnel)
• Longueur totale : Course + 187 mm
• Panneau mobile : 60 × 62 mm
• Largeur du rail : 60 mm
• Type de guide : HGR15R, type de curseur : HGW15CC
• Charge horizontale : 60 kg max
• Charge verticale : 30 kg max
• Précision de répétition de positionnement : ±0,02–0,03 mm

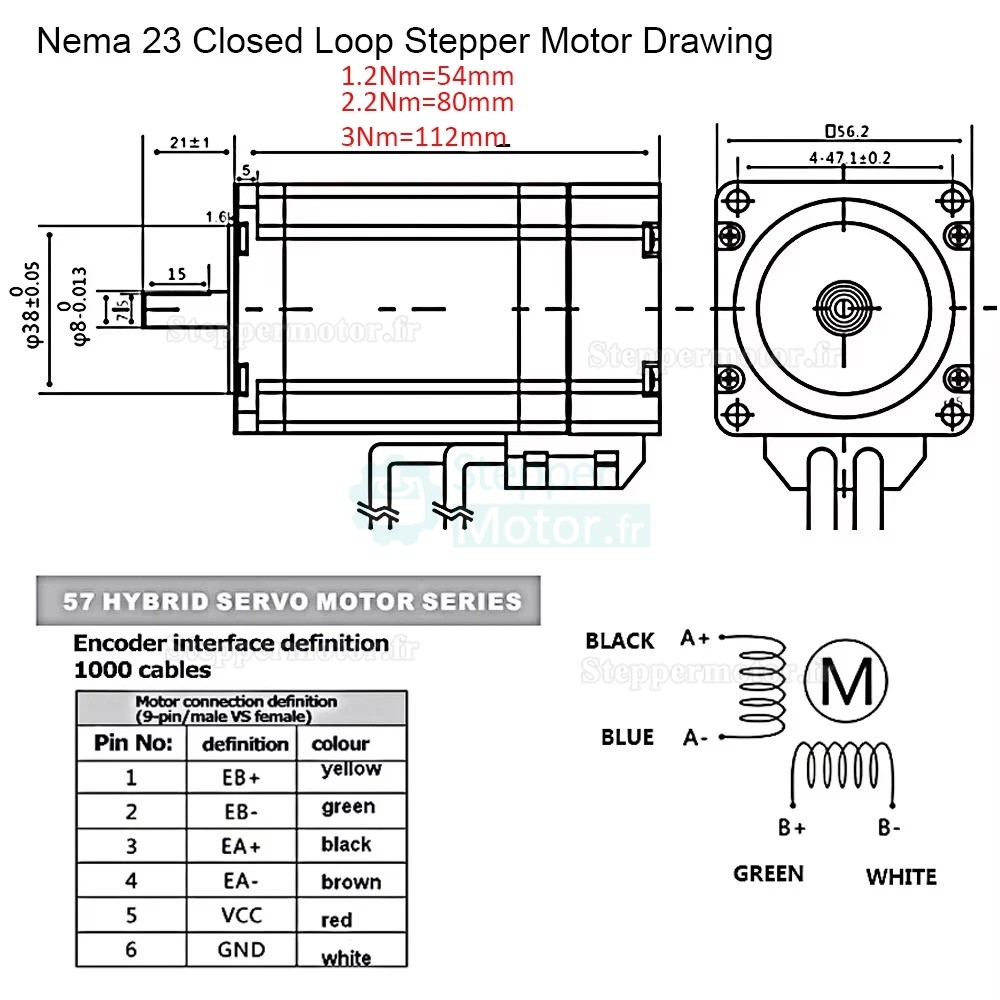

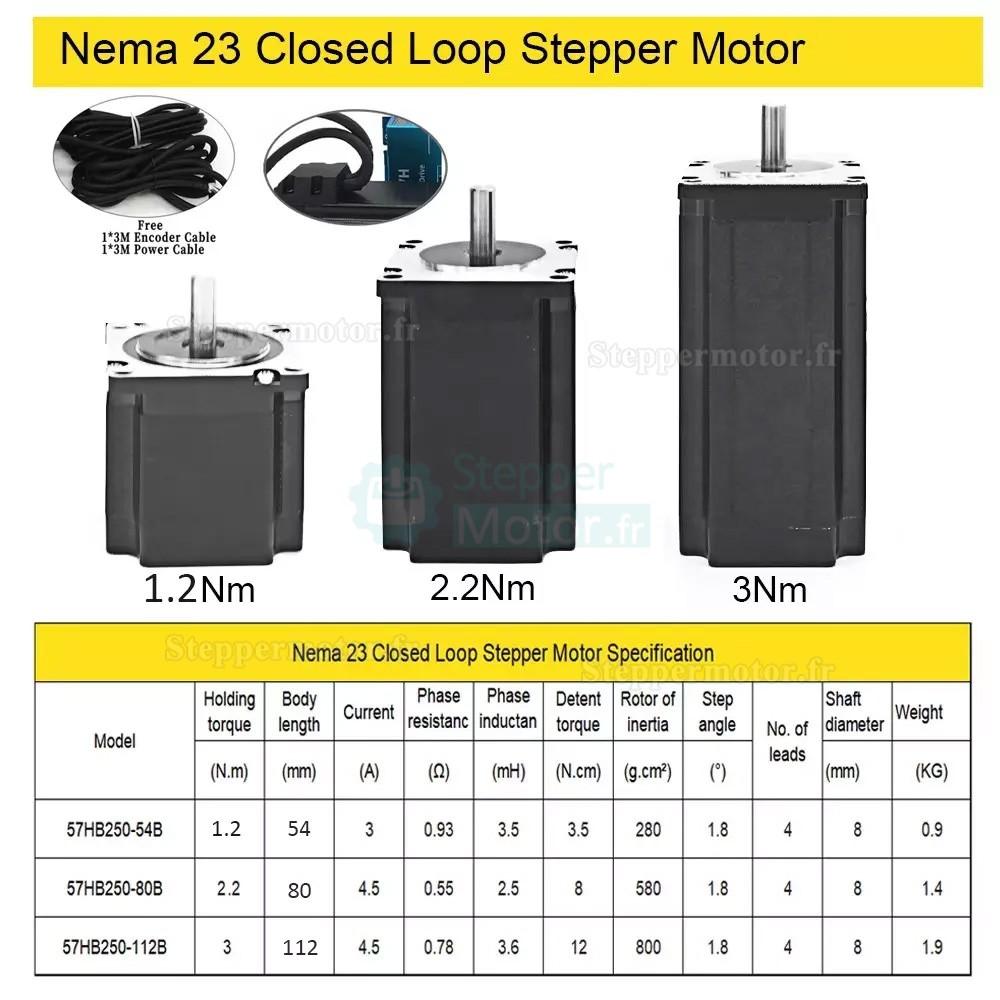

• Support moteur : NEMA 23 moteur pas à pas / moteur servo 60
• Matériau : Acier au carbone, acier de roulement, alliage d'aluminium

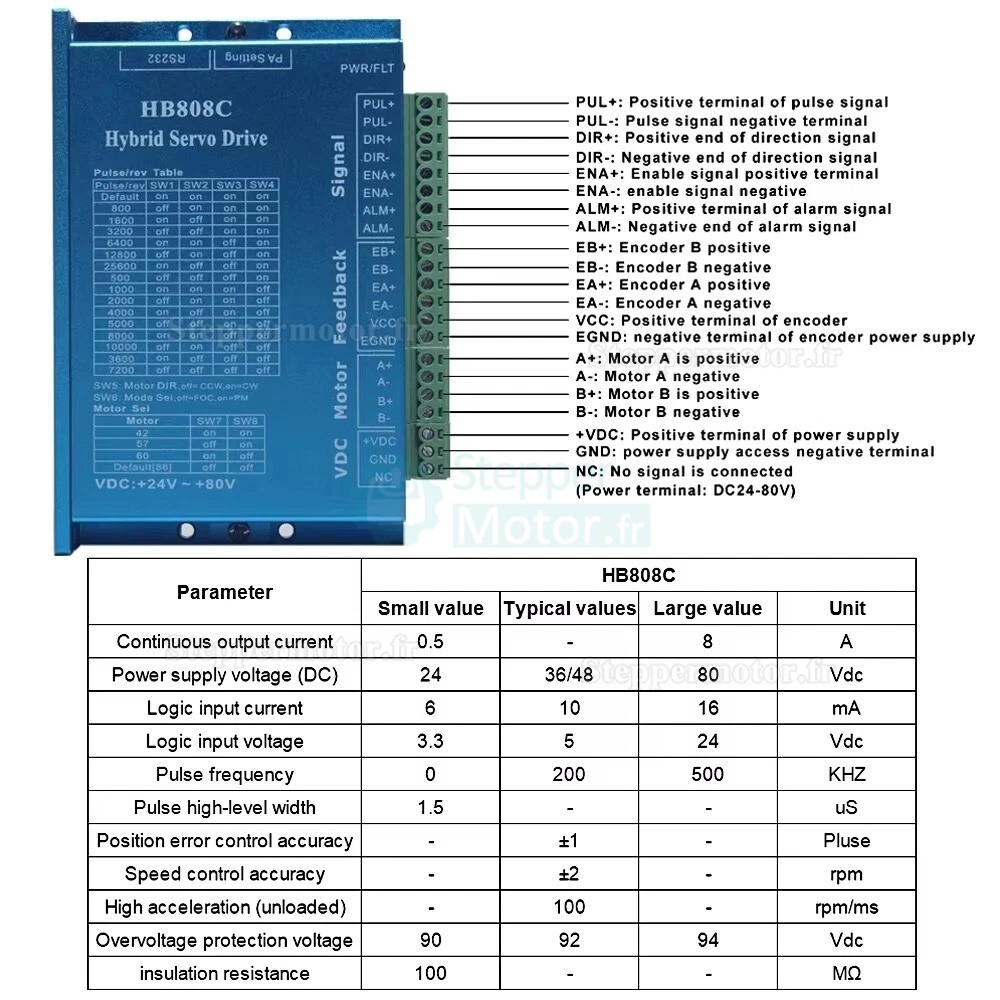

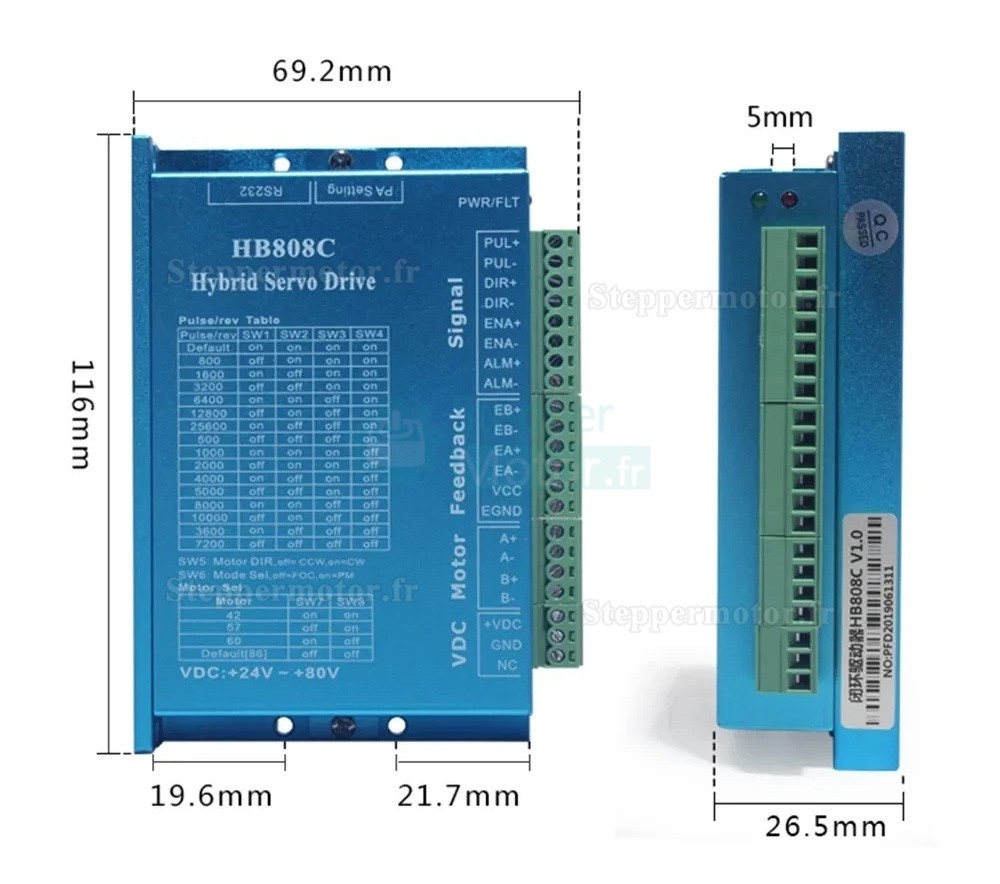

Spécification du driver HB808C :

• Modèle : HB808C
• Type : Driver pas à pas à boucle fermée DSP
• Courant de crête maximal : 8A
• Fréquence de réponse des impulsions : 200 kHz
• Driver micro-pas : 200 ~ 51200 ppr
• Tension d'entrée : 20~80VAC / 30-110VDC
• Fonction de protection : Surtension, surcharge de courant, erreur de suivi, dépassement de preuve
• Entrée du signal : Prise en charge des modes PUL/DIR et CW/CCW (différence)
• Compatible : Signal de 5~24V (Pas besoin de résistance)
• Type de refroidissement : Refroidissement par air
• Courant du signal logique : 7-16 mA
