Driver pas a pas boucle fermée biphasé HB808C AC18-80V pour moteur Nema 17/23/24

Driver pas a pas boucle fermée biphasé HB808C AC18-80V pour moteur Nema 17/23/24

Le driver numérique HB808C pour moteur pas à pas est une solution polyvalente et performante, conçue pour des applications de contrôle de mouvement précis. Fonctionnant dans une large plage de tension de 24VDC à 80VDC, il fournit des courants de sortie continus jusqu'à 8,0A, avec des courants de crête atteignant 13A, garantissant une performance robuste pour des tâches exigeantes. Utilisant des technologies de contrôle orienté champ (FOC) et de modulation de largeur d'impulsion par vecteur spatial (SVPWM), le HB808C offre un contrôle à boucle fermée qui combine les avantages des systèmes de moteurs pas à pas et de moteurs à courant continu.

Le driver prend en charge plusieurs modes de contrôle, tels que la position, la vitesse et le couple, et accepte des commandes de pulse/direction différentielles et à un seul niveau. Avec une fréquence maximale de pulse de 500 kHz, il est compatible avec des opérations à grande vitesse. Le HB808C est compatible avec des moteurs pas à pas hybrides NEMA 23-86 équipés d'encodeurs, ce qui le rend adapté à une large gamme d'applications. Pour la configuration et la surveillance, le driver dispose d'un port série RS232 permettant aux utilisateurs d'ajuster des paramètres tels que la résolution (allant de 400 à 25600 impulsions par révolution), les réglages de courant et les paramètres de boucle via le logiciel ProTuner. Des mécanismes de protection intégrés assurent une sécurité en cas de surtension, sous-tension, surcharge de courant et erreurs de suivi.

Caractéristiques

1. Plage de tension d'entrée large de 24VDC à 80VDC.
2. Courant de sortie continu jusqu'à 8,0A ; courant de crête jusqu'à 13A.
3. Prise en charge des modes de contrôle de position, vitesse et couple.
4. Acceptation des commandes de pulse/direction différentielles et à un seul niveau.
5. Fréquence maximale des pulses de 500kHz.
6. Compatible avec les moteurs hybrides NEMA 23-86 équipés d'encodeurs.
7. Port série RS232 pour la configuration et la surveillance.

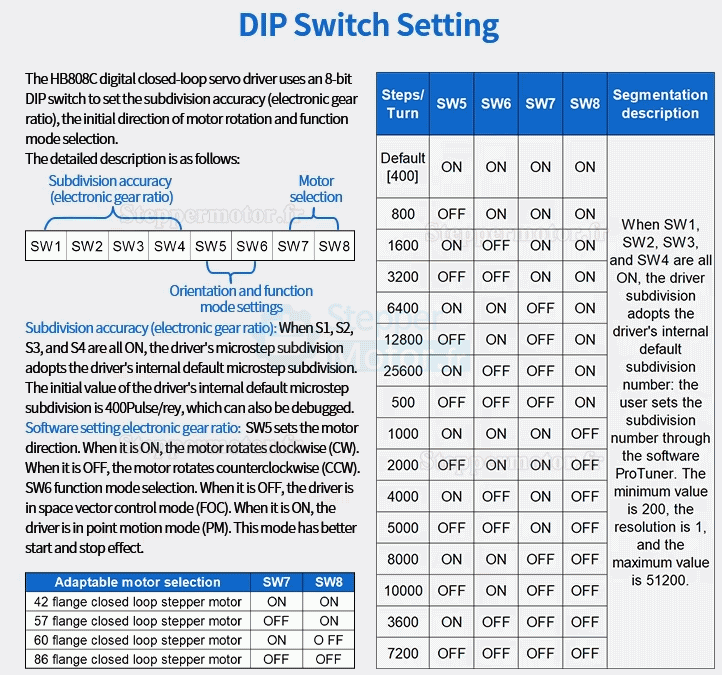

8. Réglage de la résolution de 400 à 25600 impulsions/révolution.
9. Protection intégrée contre les surtensions, sous-tensions, surintensités et erreurs de suivi.
10. Utilise les technologies FOC et SVPWM pour un contrôle à boucle fermée efficace.

Spécifications

• Modèle : HB808C
• Tension d'entrée : 24VDC–80VDC
• Courant de sortie continu : 8,0A
• Courant de sortie de crête : 13A
• Modes de contrôle : Position, Vitesse, Couple
• Fréquence d'entrée des pulses : Jusqu'à 500 kHz
• Types de moteurs compatibles : Moteurs hybrides à deux phases équipés d'encodeurs (NEMA 23–86)
• Interface de communication : RS232
• Réglages de résolution : 400–25600 impulsions/révolution
• Caractéristiques de protection : Surtension, Sous-tension, Surcharge de courant, Erreur de suivi
• Méthode de refroidissement : Refroidissement naturel ou forcé
• Température de fonctionnement : -5°C à +45°C
• Température de stockage : -20°C à +65°C
• Humidité : 40% à 90% RH

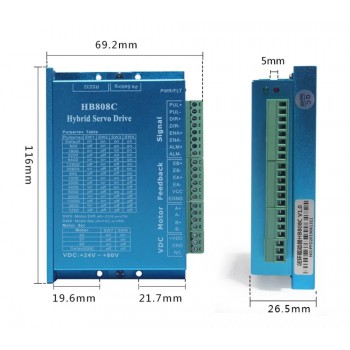

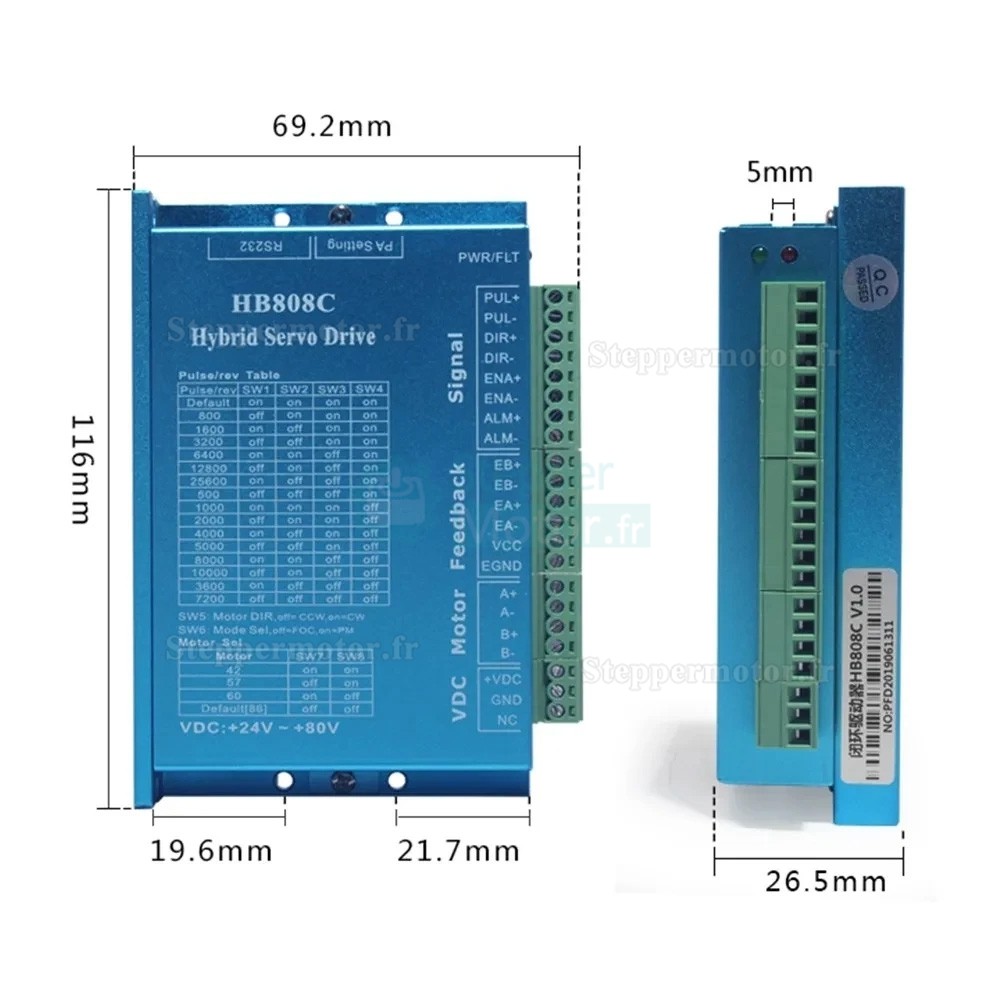

Tableau des tailles :
