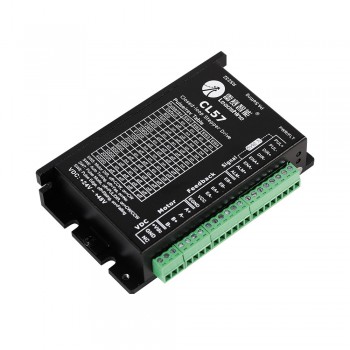

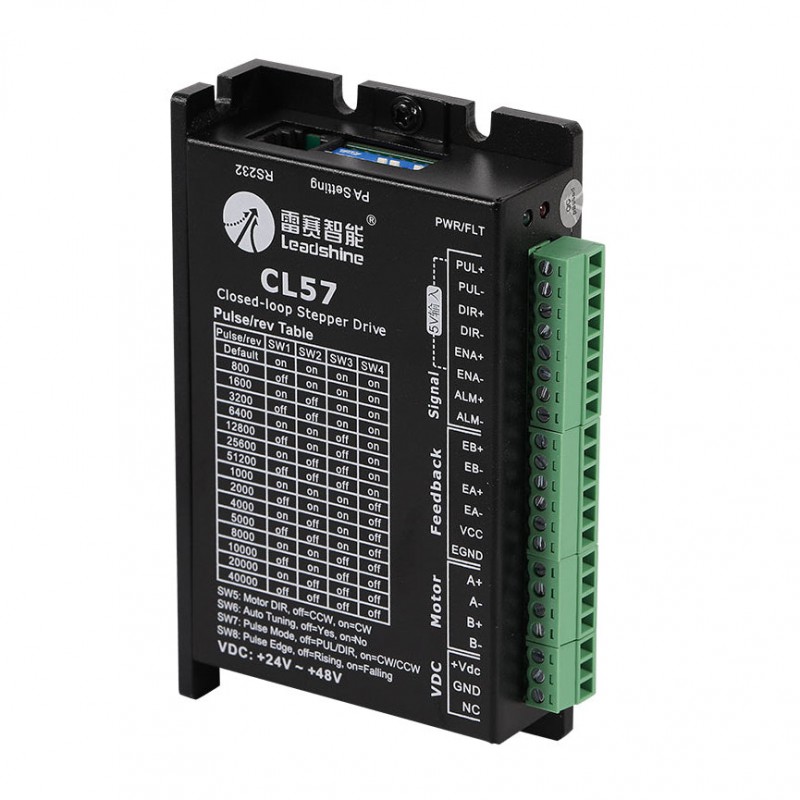

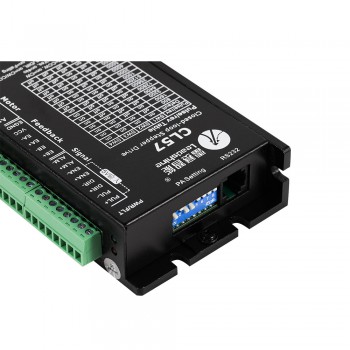

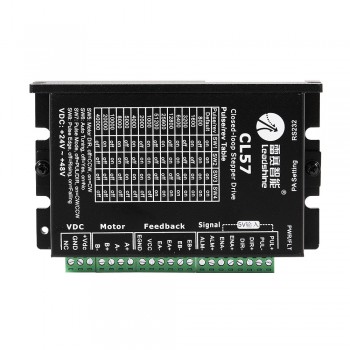

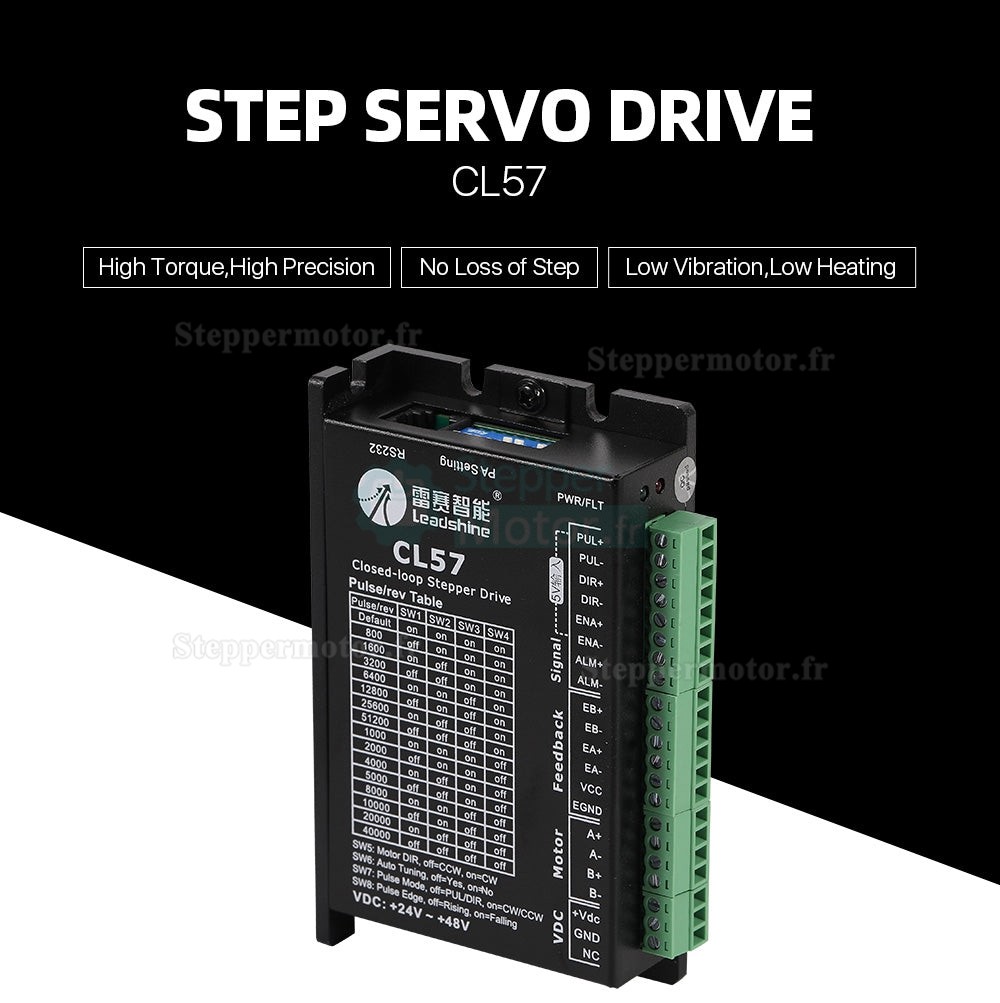

Driver moteur pas a pas boucle fermée Leadshine® CL57 pour moteur Nema 17/ 23/ 24 (0-8,0A 24-48VCC)

Driver moteur pas a pas boucle fermée Leadshine® CL57 pour moteur Nema 17/ 23/ 24 (0-8,0A 24-48VCC)

Ce moteur pas à pas à boucle fermée offre une alternative pour les applications nécessitant de hautes performances et une grande fiabilité lorsque le servo était le seul choix possible, tout en restant rentable. Le système comprend un moteur pas à pas biphasé associé à un variateur entièrement numérique de haute performance et à un codeur interne utilisé pour fermer les boucles de position, de vitesse et de courant en temps réel, tout comme les systèmes servo. Il combine les avantages des technologies des servomoteurs et des moteurs pas à pas, et offre des capacités et des améliorations uniques par rapport à ces deux technologies, pour une fraction du coût d'un système servo.

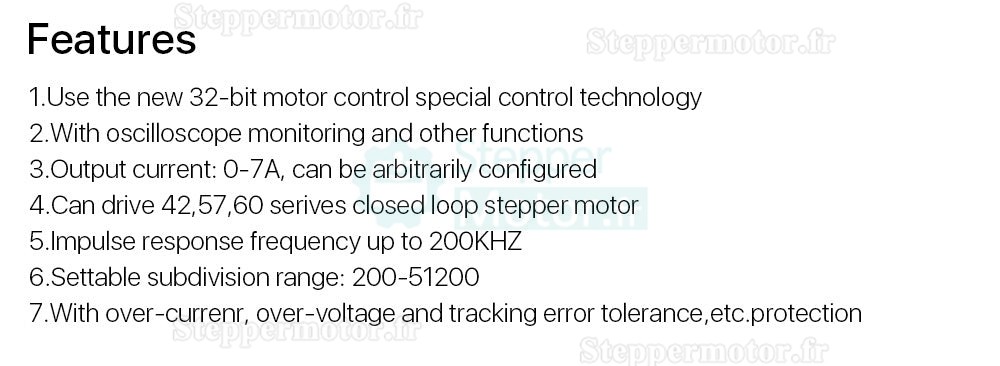

Principales caractéristiques

• Tension d'entrée 24-48VCC, Courant de crête de sortie 0-8A
• En boucle fermée, élimine la perte de synchronization
• Pas de réglage et toujours stable
• Ne nécessite pas une marge de couple élevée
• Plage de vitesse de fonctionnement plus large
• Réduction de l'échauffement du moteur et efficacité accrue
• Mouvement fluide et faible bruit du moteur

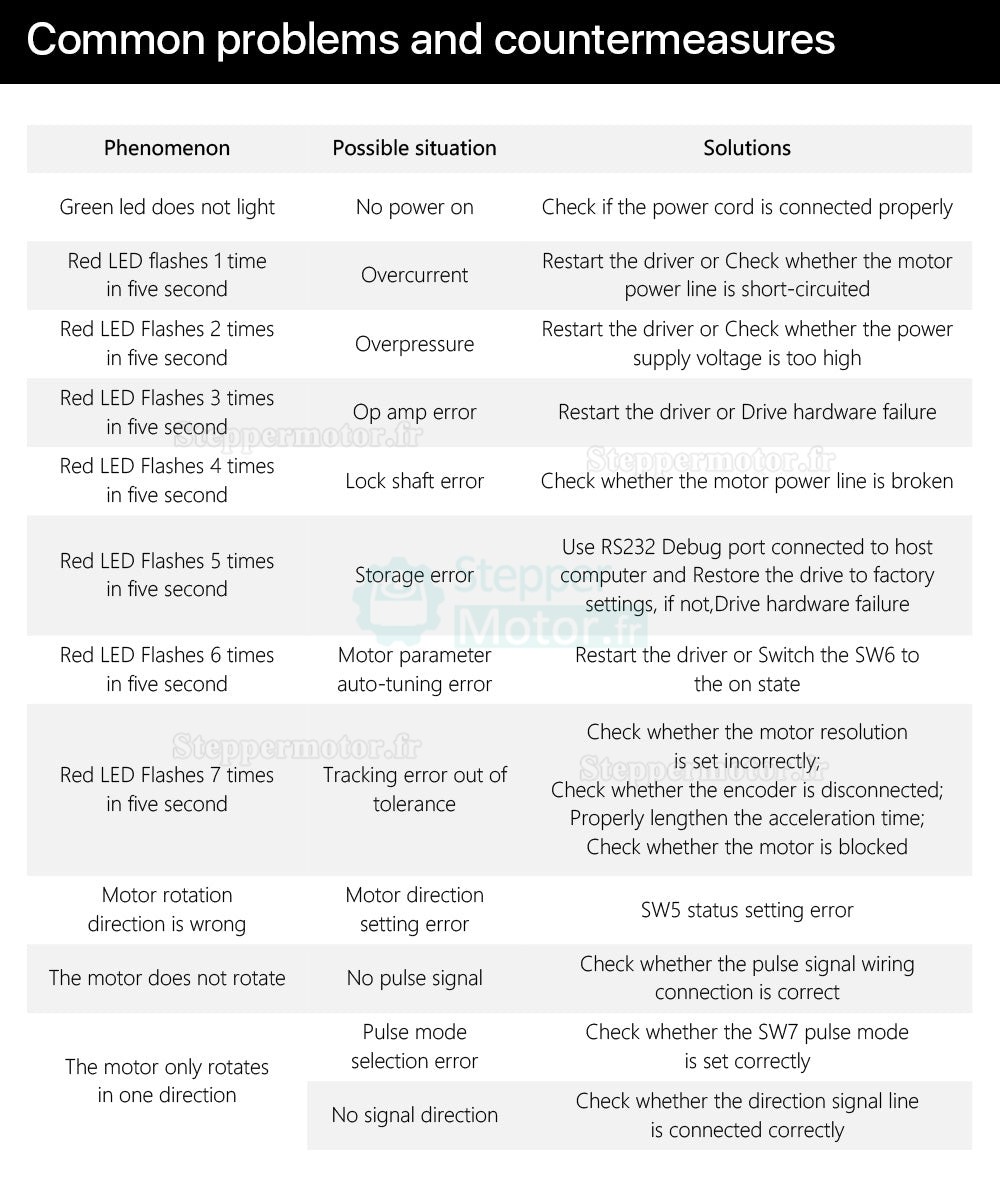

• Protections contre les surtensions, les surintensités et les erreurs de suivi de position

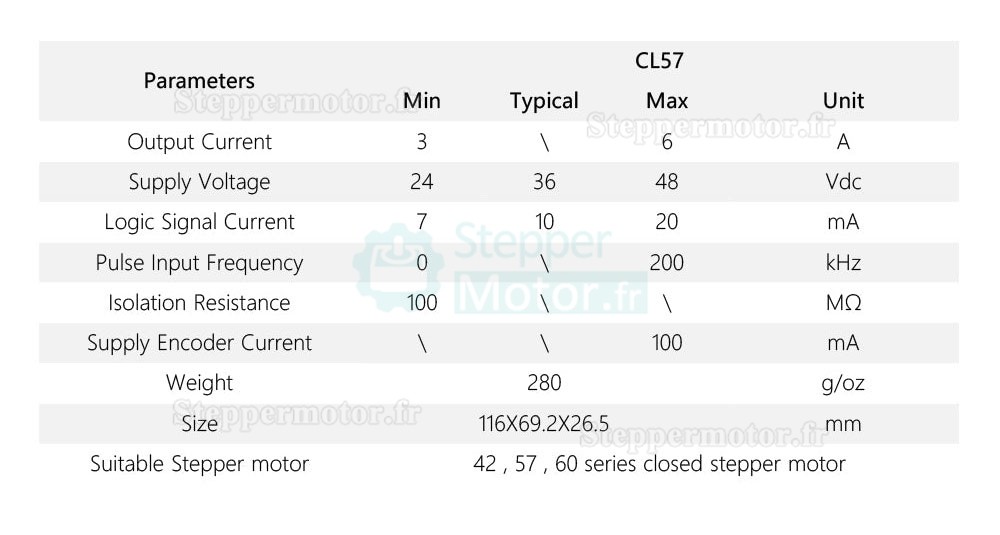

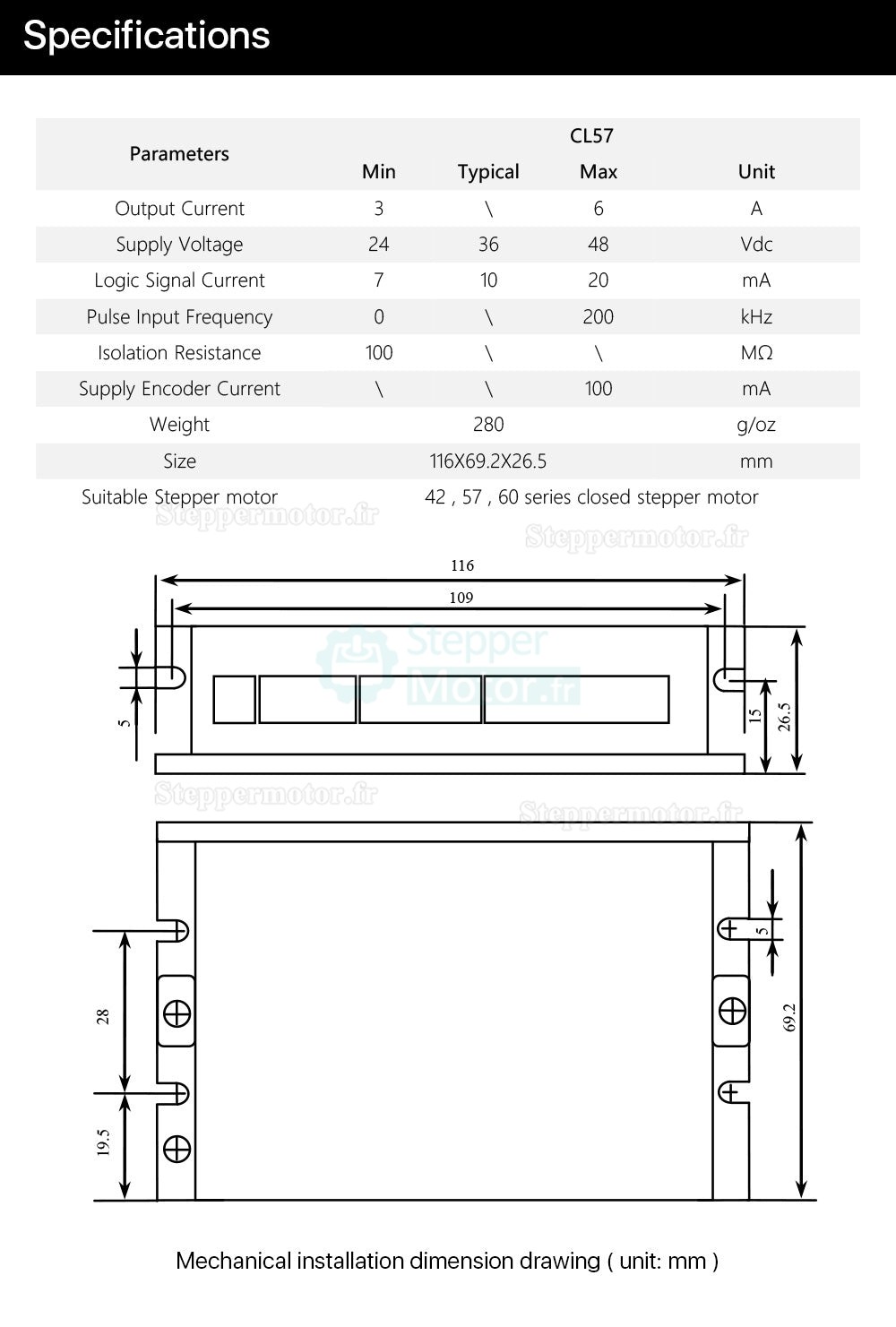

Spécifications électriques:

• Courant de crête de sortie: 0~8A
• Tension d'entrée: +24~48VCC (Typique 36 VCC)
• Courant du signal logique: 7~20mA (Typique 10mA)
• Fréquence d'entrée d'impulsion: 0~200kHz
• Largeur d'impulsion: 2,5μS
• Résistance d'isolement: 100MΩ

Environnement d'exploitation et autres spécifications(Tj = 25℃/77℉):

• Refroidissement: Refroidissement naturel ou refroidissement force
• Environnement: Évitez la poussière, le brouillard d'huile et les gaz corrosifs
• Température ambiante: 0℃ － 65℃
• Humidité: 40%RH－90%RH
• Température de fonctionnement: 0℃ － 50℃
• Vibrations : 10-50 Hz / 0,15 mm
• Température de stockage: -20℃ － 65℃
• Poids: Approx.280g (9.9oz);

Resources

• Manuel: CL57.pdf
