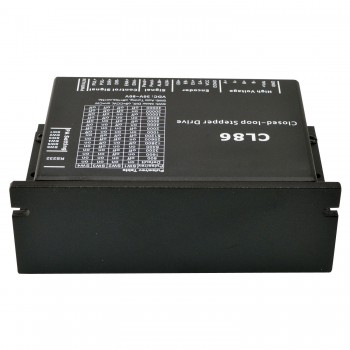

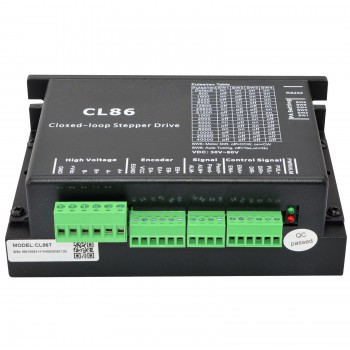

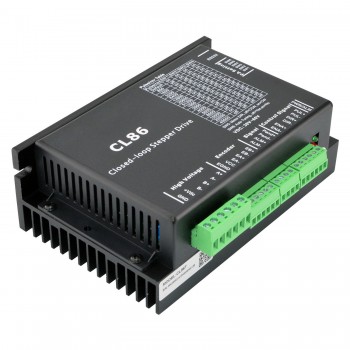

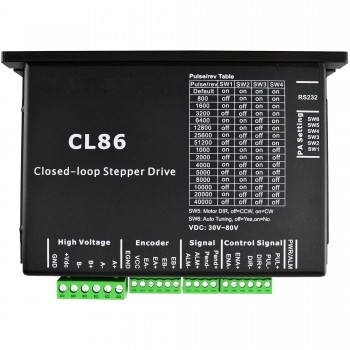

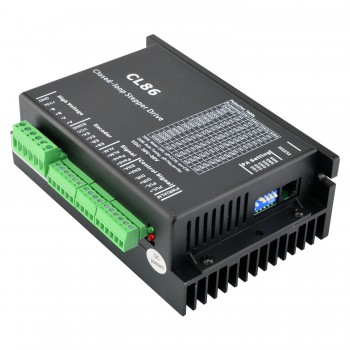

Driver moteur pas a pas boucle fermée Leadshine® CL86 pour moteur Nema 34 (0-8,2A 24-80VCC)

Driver moteur pas a pas boucle fermée Leadshine® CL86 pour moteur Nema 34 (0-8,2A 24-80VCC)

Ce moteur pas à pas à boucle fermée offre une alternative pour les applications nécessitant de hautes performances et une grande fiabilité lorsque le servo était le seul choix possible, tout en restant rentable. Le système comprend un moteur pas à pas biphasé associé à un variateur entièrement numérique de haute performance et à un codeur interne utilisé pour fermer les boucles de position, de vitesse et de courant en temps réel, tout comme les systèmes servo. Il combine les avantages des technologies des servomoteurs et des moteurs pas à pas, et offre des capacités et des améliorations uniques par rapport à ces deux technologies, pour une fraction du coût d'un système servo.

Principales caractéristiques:

• En boucle fermée, élimine la perte de synchronization
• Plage de fonctionnement plus large – couple plus élevé et vitesse plus élevée
• Réduction de l'échauffement du moteur et efficacité accrue
• Mouvement fluide et faible bruit du moteur
• Ne nécessite pas une marge de couple élevée
• Pas de réglage et toujours stable
• Couple élevé au démarrage et à faible vitesse, grande rigidité à l'arrêt

Spécifications électriques:

• Courant de crête de sortie: 0~8.2A
• Tension d'entrée: +24~80VDC (Typical 48VDC)
• Courant du signal logique: 7~16mA (Typical 10mA)
• Fréquence d'entrée d'impulsion: 0~200kHz
• Résistance d'isolement: 500MΩ

Environnement d'exploitation et autres spécifications(Tj = 25℃/77℉):

• Refroidissement: Refroidissement naturel ou refroidissement force
• Environnement: Évitez la poussière, le brouillard d'huile et les gaz corrosifs
• Température ambiante: 0℃ － 50℃
• Humidité: 40%RH－90%RH
• Température de fonctionnement: 70℃ MAX
• Vibrations : 5,9 m/s2 maximum
• Température de stockage: -20℃ － 65℃
• Poids: Approx.580g (20.5oz)

Resources

• Manuel: CL86.pdf
