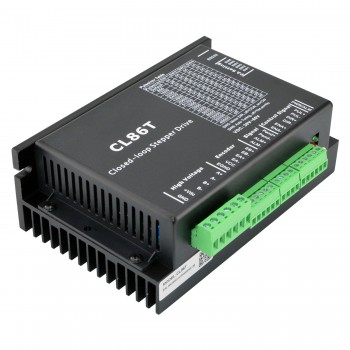

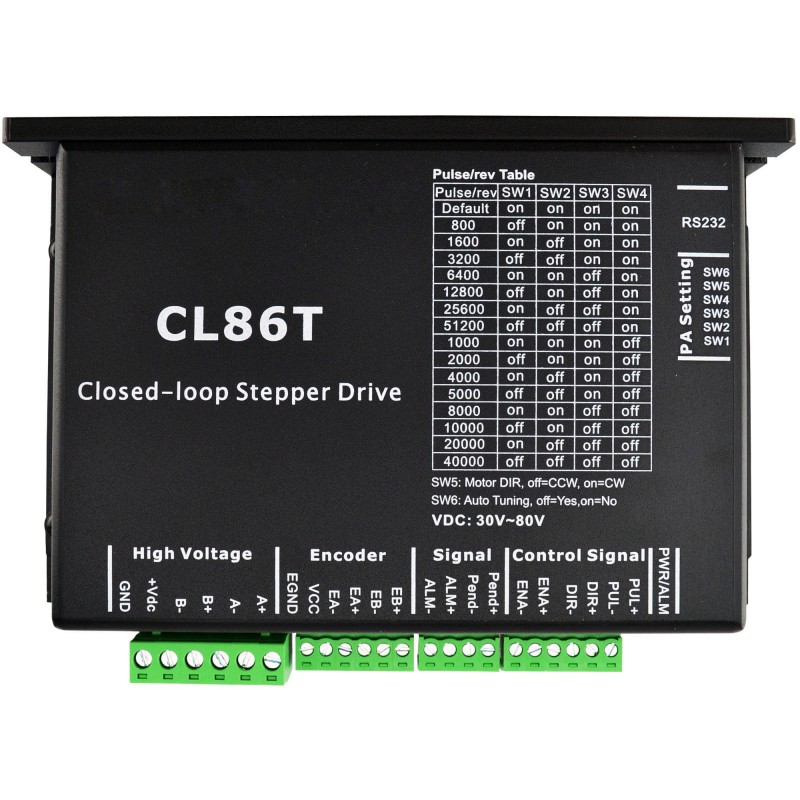

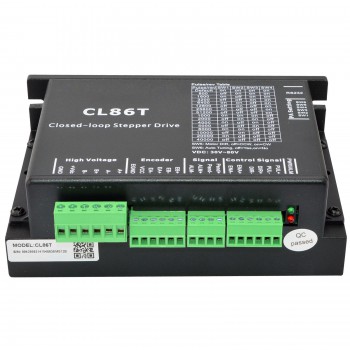

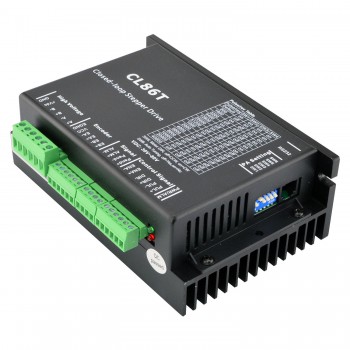

Driver moteur pas a pas boucle fermée CL86T pour moteur Nema 34 (0-8,2A 24-80VCC)
Ce Stepper en boucle fermée offre une alternative pour les applications nécessitant des performances élevées et une grande fiabilité lorsque le servo était le seul choix, tout en restant rentable. Le système comprend un moteur pas à pas biphasé combiné à un variateur haute performance entièrement numérique et à un encodeur interne qui est utilisé pour fermer les boucles de position, de vitesse et de courant en temps réel, tout comme les systèmes d'asservissement. Il combine le meilleur des technologies d'asservissement et de moteur pas à pas, et offre des capacités et des améliorations uniques sur les deux, tout en étant à une fraction du coût d'un système d'asservissement.
Principales caractéristiques:
Boucle fermée, élimine la perte de synchronisation
Plage de fonctionnement élargie - couple plus élevé et vitesse plus élevée
Chauffage moteur réduit et plus efficace
Mouvement fluide et bruit de moteur extrêmement faible
Ne nécessite pas une marge élevée de couple
Pas de réglage et toujours stable
Réponse rapide, pas de retard et presque pas de temps de règlement
Couple élevé au démarrage et basse vitesse, rigidité élevée à l'arrêt
Offrir des performances semblables à celles d'un servo à un coût bien moindre
Spécifications électriques:
Courant de sortie: 0 ~ 8,2A
Tension d'entrée: + 24 ~ 80VCC (48VCC typique)
Courant de signal logique: 7 ~ 16mA (10mA typique)
Fréquence d'entrée d'impulsion: 0 ~ 200kHz
Résistance d'isolement: 500MΩ
Environnement d'exploitation et autres spécifications (Tj = 25 ℃ / 77 ℉):
Refroidissement: refroidissement naturel ou refroidissement forcé
Environnement: Eviter la poussière, le brouillard d'huile et les gaz corrosifs
Température ambiante: 0 50 - 50 ℃
Humidité: 40% RH-90% HR
Température de fonctionnement: 70 ℃ MAX
Vibration: 5,9m / s2 Max
Température de stockage: -20 ℃ - 65 ℃
Poids: environ 560 g (20,5 oz.in)
Spécification du pilote pas à pas | |
---|---|
Tension de conduite(V) | 24 - 80 |
Courant de sortie(A) | 0 - 8,2 |
Micropas (étapes/rév.) | 200 - 51200 |
Entrée d'impulsion maximale(kHZ) | 200 |
Largeur d'impulsion(μs) | 2.5 |
Spécification physique | |
Poids(g) | 580 |
