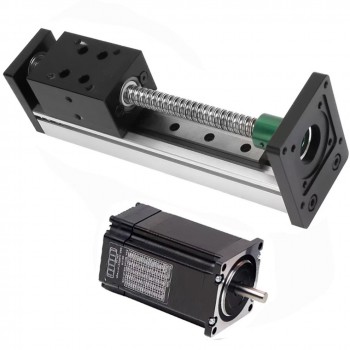

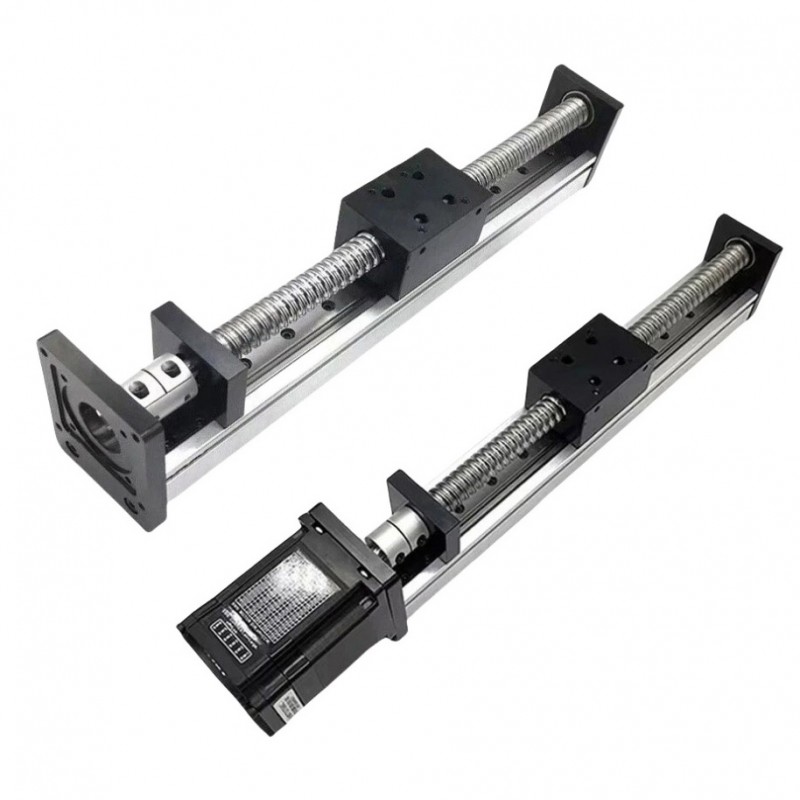

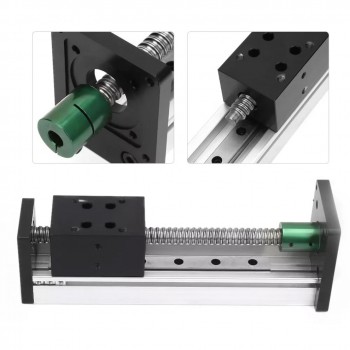

Mini platine de guidage linéaire OSP001606, module à vis à billes CNC avec moteur pas à pas Neme 23

Mini platine de guidage linéaire OSP001606, module à vis à billes CNC avec moteur pas à pas Neme 23

Modèles :

• Platine linéaire CNC seule (accouplement 8 mm)
• Platine linéaire CNC + Moteur NEMA 23 (1,2 Nm)
• Platine linéaire CNC + Moteur NEMA 23 (2 Nm)
• Platine linéaire CNC + Moteur NEMA 23 (3 Nm)

Caractéristiques :

1. Vis à billes de précision de classe C7 avec une précision de répétition de positionnement de 0,02–0,03 mm
2. Options de course de 100–300 mm pour une installation flexible
3. Système de guidage utilisant des rails MGW12R et des glissières MGW12C pour un mouvement linéaire
4. Matériau structurel en profilé en aluminium industriel, offrant une résistance à l'usure

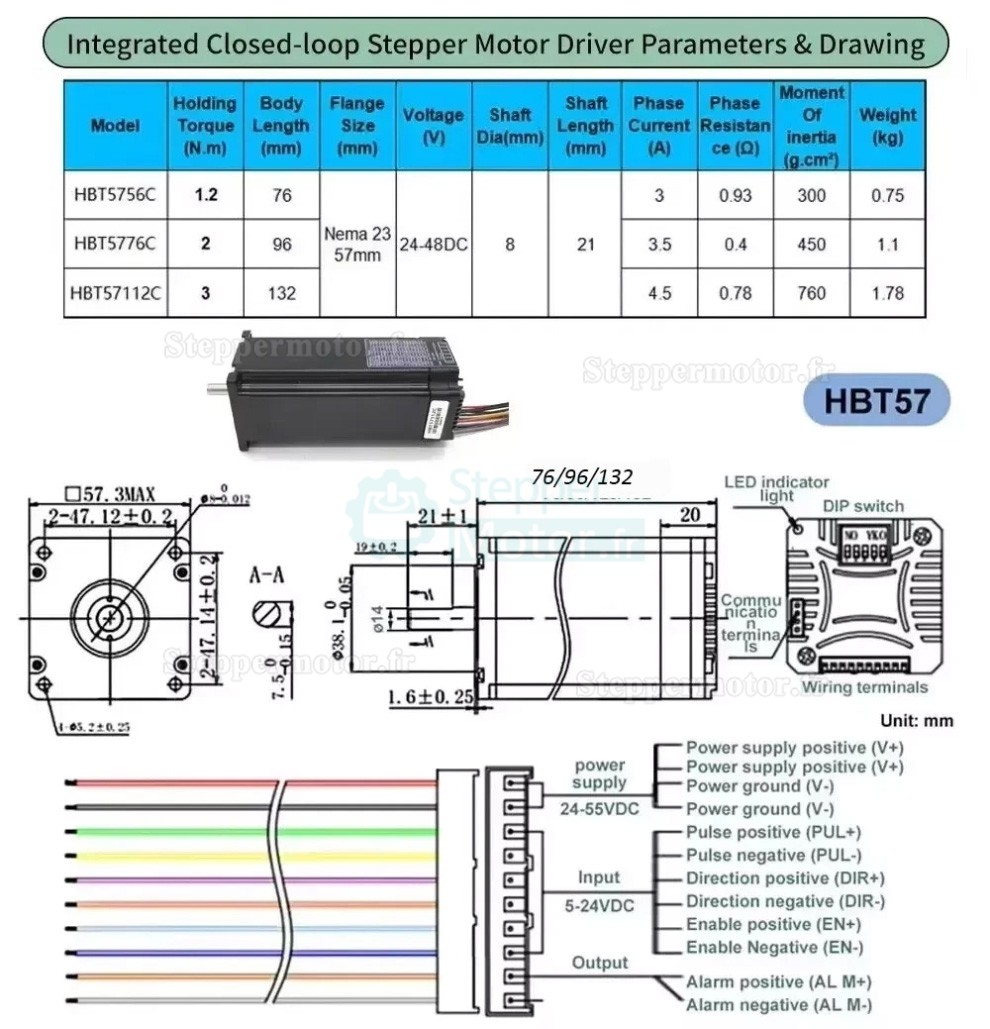

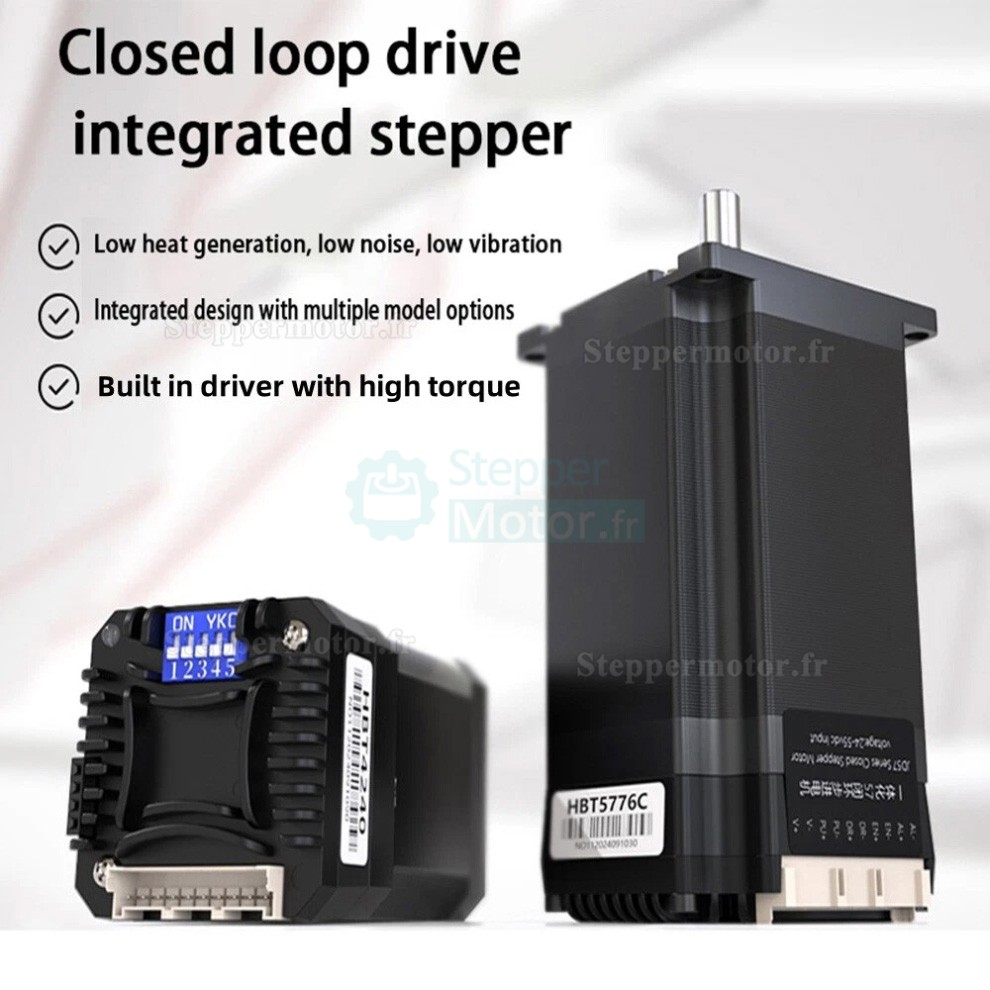

5. Moteur pas à pas NEMA 23 intégré en option avec arbre de 8 mm, courant de 3 A et codeur de 1000 lignes

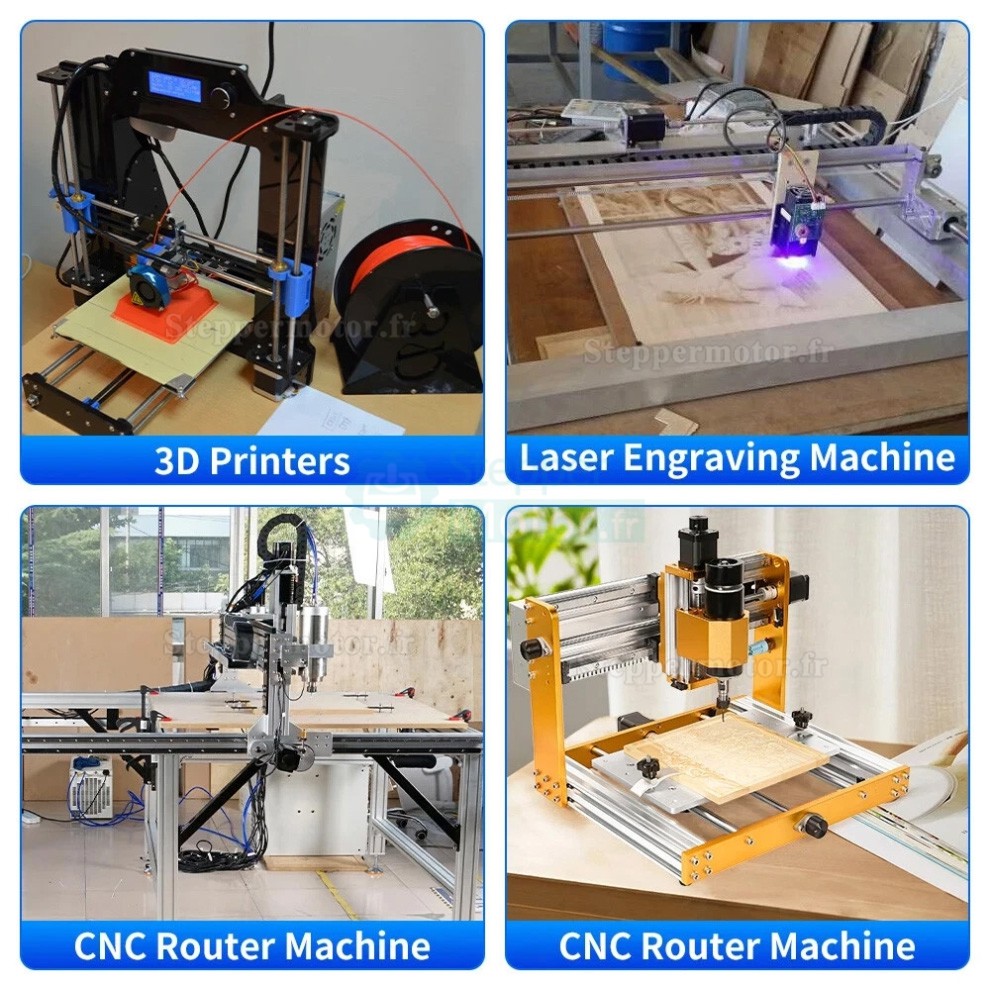

6. Prend en charge une utilisation dans les systèmes CNC, de découpe laser, d'impression 3D et d'automatisation

Application :

Le moteur de translation linéaire DXG6042 utilise une vis à billes SFU1605 avec une précision de classe C7. Il est conçu pour les machines CNC, les systèmes d'automatisation et les applications connexes nécessitant un mouvement linéaire contrôlé.

Paramètres :

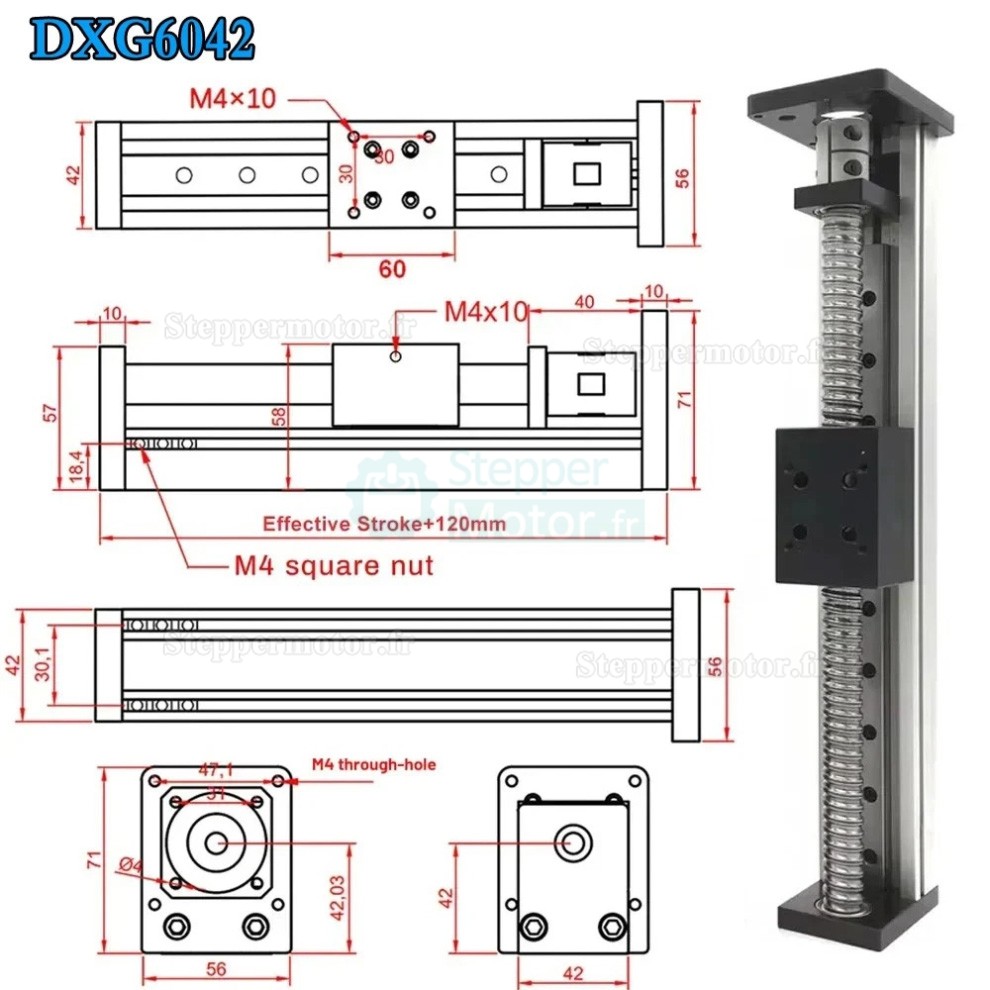

• Modèle : DXG6042 (largeur 42 mm)

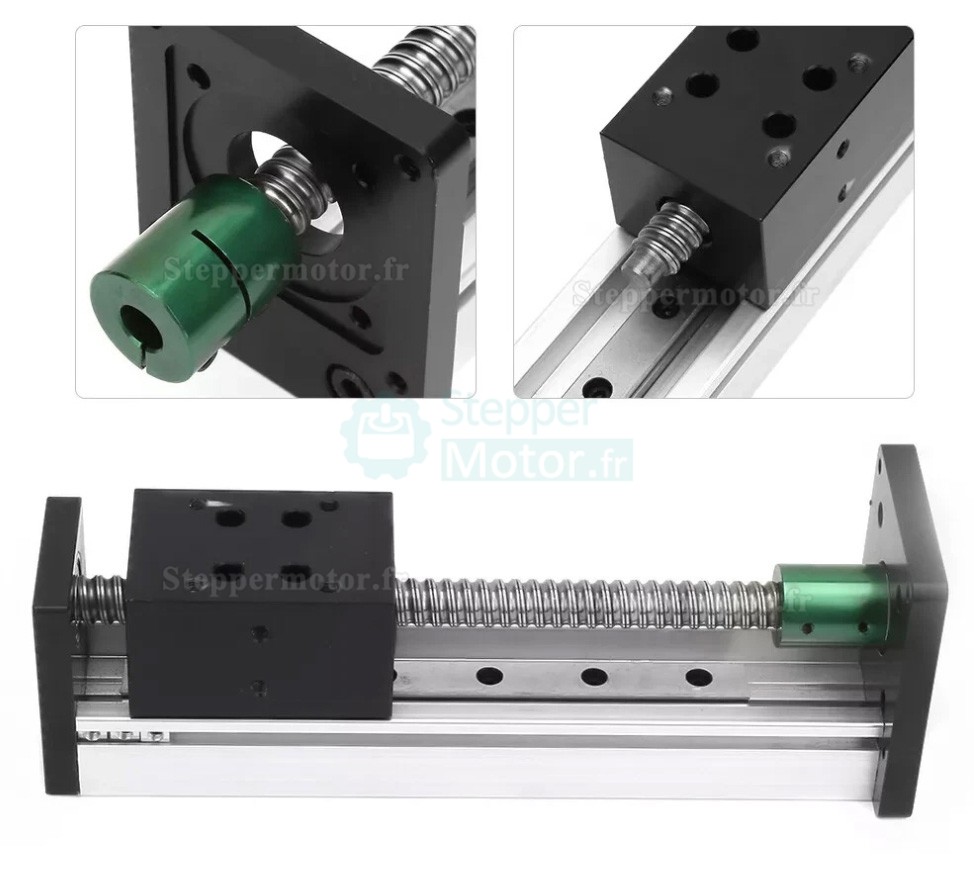

• Type de vis à billes : SFU1605 (Diamètre de vis 16 mm, Pas 5 mm ; une rotation de vis déplace le panneau de 5 mm)
• Précision de la vis à billes : Classe C7
• Course effective : 100–300 mm (optionnel)
• Longueur totale : Course effective + 120 mm
• Compatibilité moteur : Prend en charge les moteurs pas à pas NEMA 17 / NEMA 23
• Taille du panneau mobile : 60×42 mm
• Largeur du module : 42 mm
• Diamètre du guide : 12 mm
• Type de guide : MGW12R
• Type de glissière : MGW12C
• Capacité de charge horizontale : 40 kg (maximum)
• Capacité de charge verticale : 20 kg (maximum)
• Vitesse maximale : 500 mm/s
• Précision de répétition de positionnement : 0,02–0,03 mm
• Matériau : Profilé en aluminium industriel
