Description :

• Cet appareil est une version mise à jour du modèle TC55.

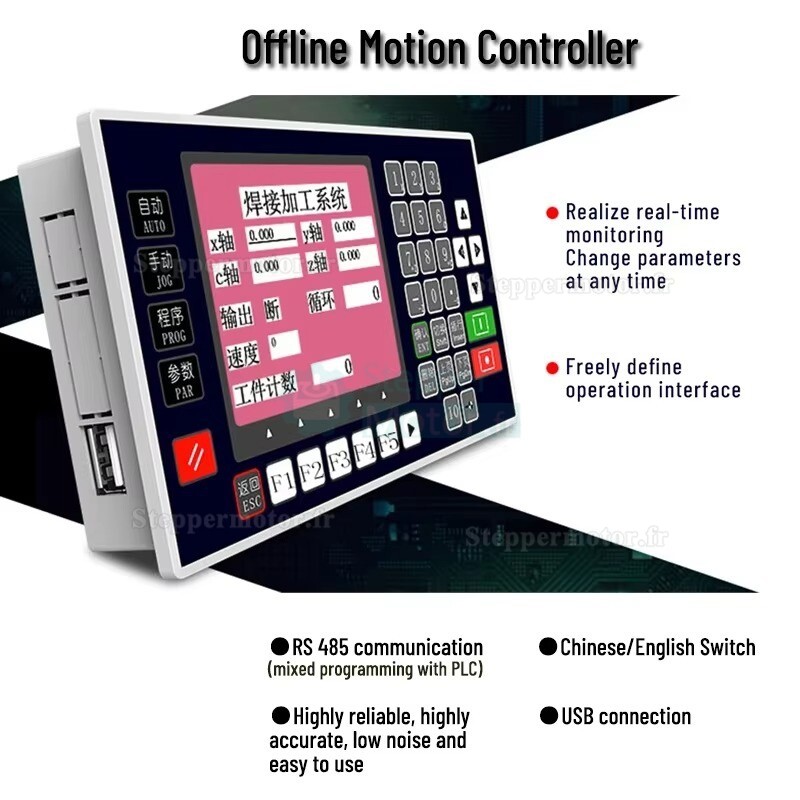

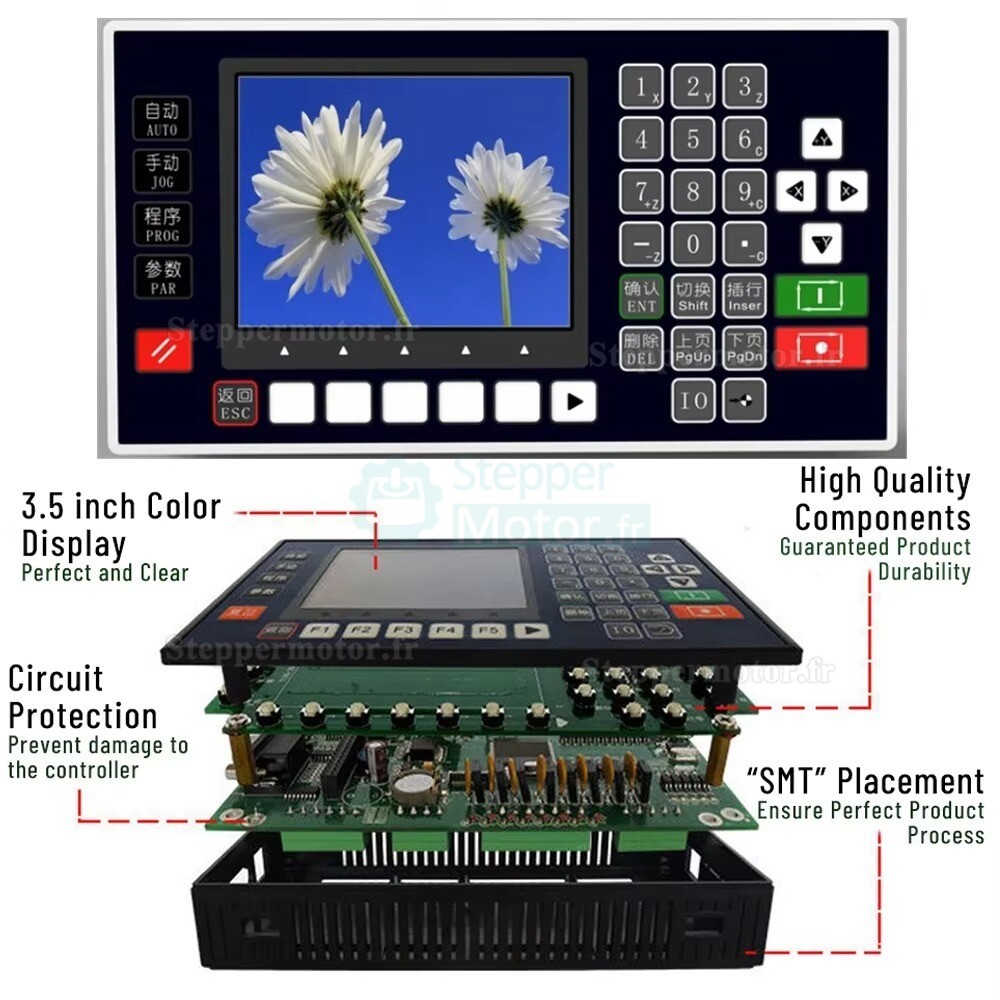

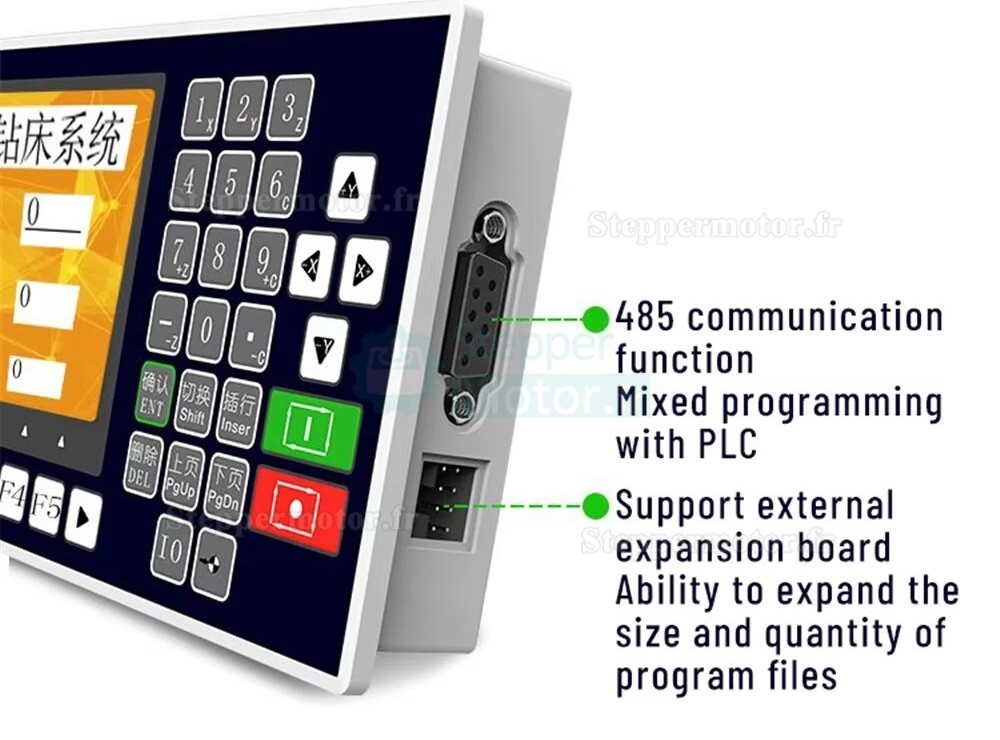

• Équipé d’un écran couleur de 3,5 pouces, il prend en charge la communication RS485, la connectivité USB et la commutation de langue (chinois / anglais).
• L’image de démarrage est personnalisable avec une photo ou un nom d’entreprise.
• 2 axes : contrôle jusqu’à 2 moteurs pas à pas, tension d’entrée 24V
• 3 axes : contrôle jusqu’à 3 moteurs pas à pas, tension d’entrée 24V
• 4 axes : contrôle jusqu’à 4 moteurs pas à pas, tension d’entrée 24V

Caractéristiques techniques :

1. Unité minimale de données : 0,001 mm
2. Taille maximale des données : ±99999,999 mm
3. Vitesse maximale : 9000 mm/min (impulsion : 0,001 mm)
4. Fréquence maximale de sortie d’impulsions : 150 KHz
5. Rapport de démultiplication électronique : numérateur 1–99999, dénominateur 1–99999

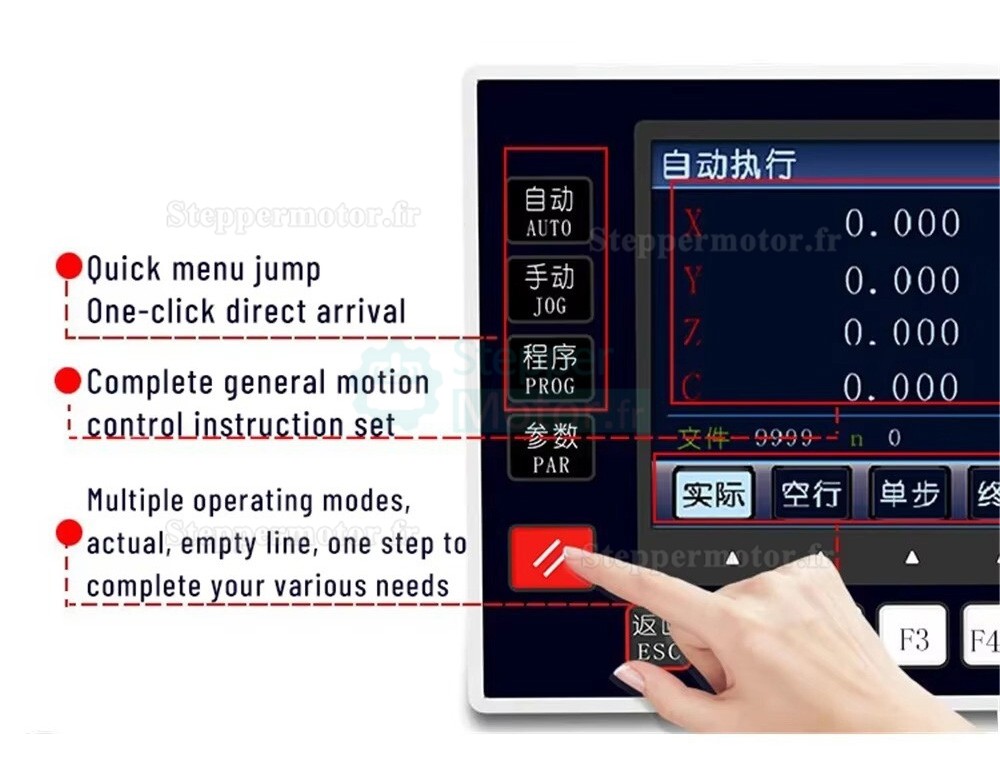

6. Fonctions principales : mode automatique, manuel, édition de programme, paramètres système, autocontrôle, paramètres
7. Nombre maximal de commandes par programme : 480

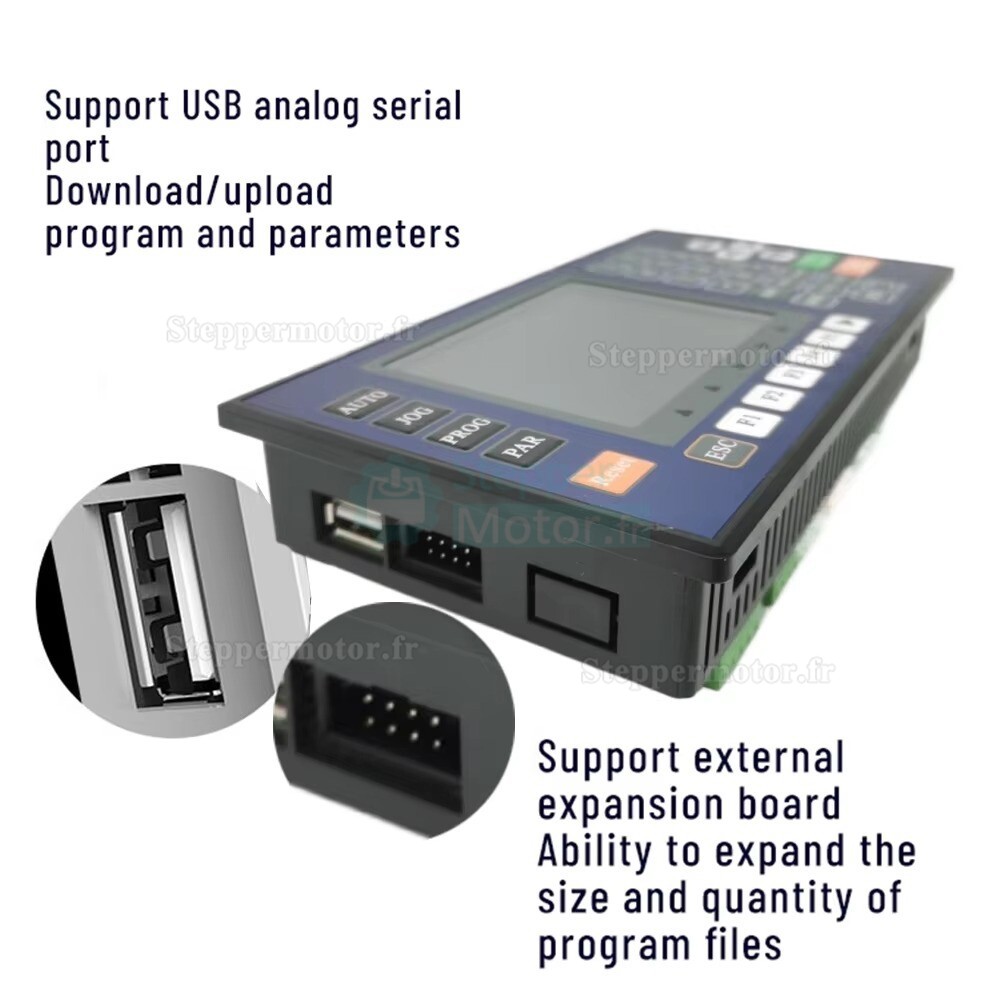

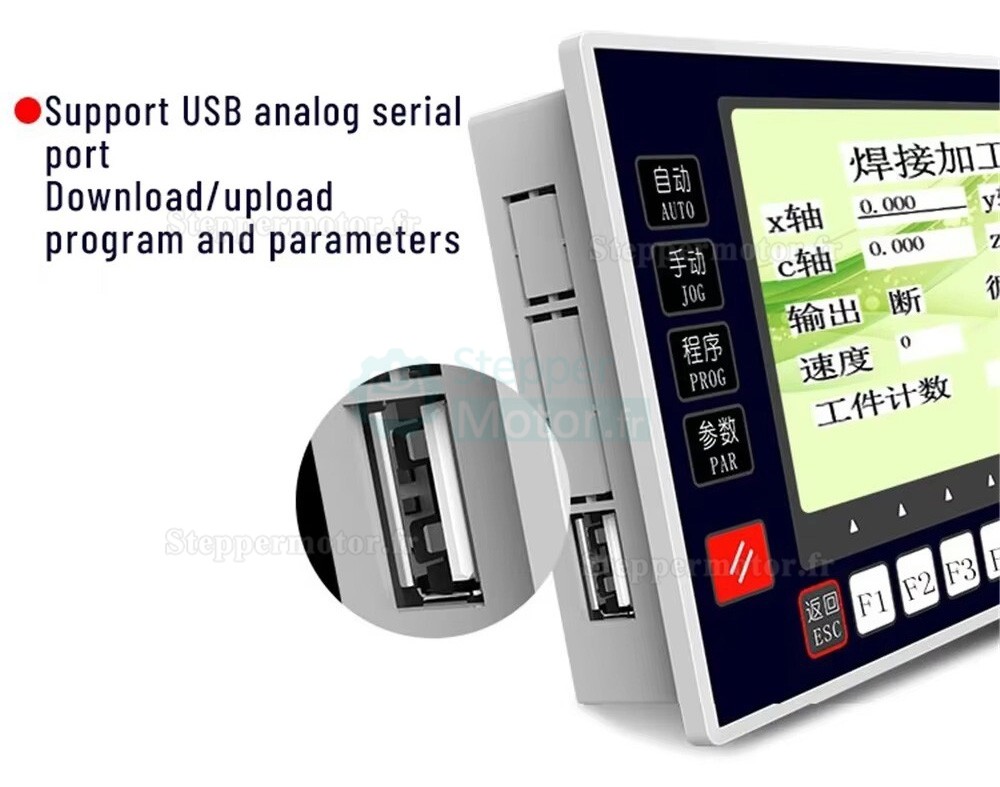

8. Prise en charge de la connexion et mise à jour via USB
9. Commande marche/arrêt du moteur de broche
10. Extension PLC

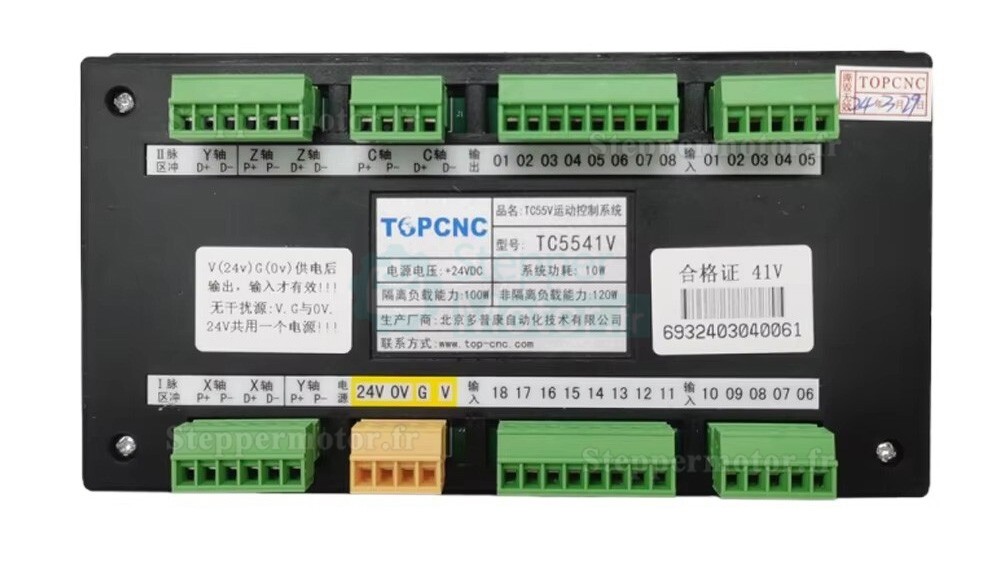

11. Extension E/S avec ports isolés et définis par l’utilisateur
12. Interface en chinois / anglais
13. Image de démarrage personnalisable
14. Code de programmation conversationnelle :
15. L’interface de programmation conversationnelle guide l’utilisateur à travers les étapes de programmation.

Fonctions de programmation :

• Incrémental / Absolu : modes de positionnement
• Pause : arrêt jusqu’à ce qu’une condition soit remplie, puis passe à la commande spécifiée
• Sortie : définir les états marche/arrêt des ports de sortie (ex. : démarrage/arrêt de la broche)
• Répétition : retour à une commande spécifiée et exécution répétée
• Sens horaire / antihoraire : interpolation circulaire (mode incrémental)
• Délai : définition d’un temps d’attente
• Condition : vérification d’une condition et saut vers la commande définie si condition remplie
• Saut : saut inconditionnel vers une commande
• Rapide : positionnement rapide
• Origine machine : retour à l’origine machine
• Vitesse : déplacement à vitesse définie jusqu’à condition remplie
• Compteur : incrémentation ou décrémentation des valeurs affichées
• Appel / Démarrage / Fin de sous-programme
• Coordonnée : définir la position actuelle comme nouvelle coordonnée
• Fin : indique la fin des commandes lisibles
• Coordination : saut conditionnel basé sur les coordonnées

Contenu de l’emballage :

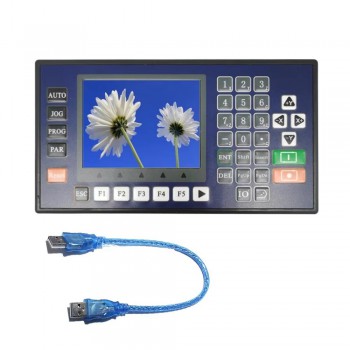

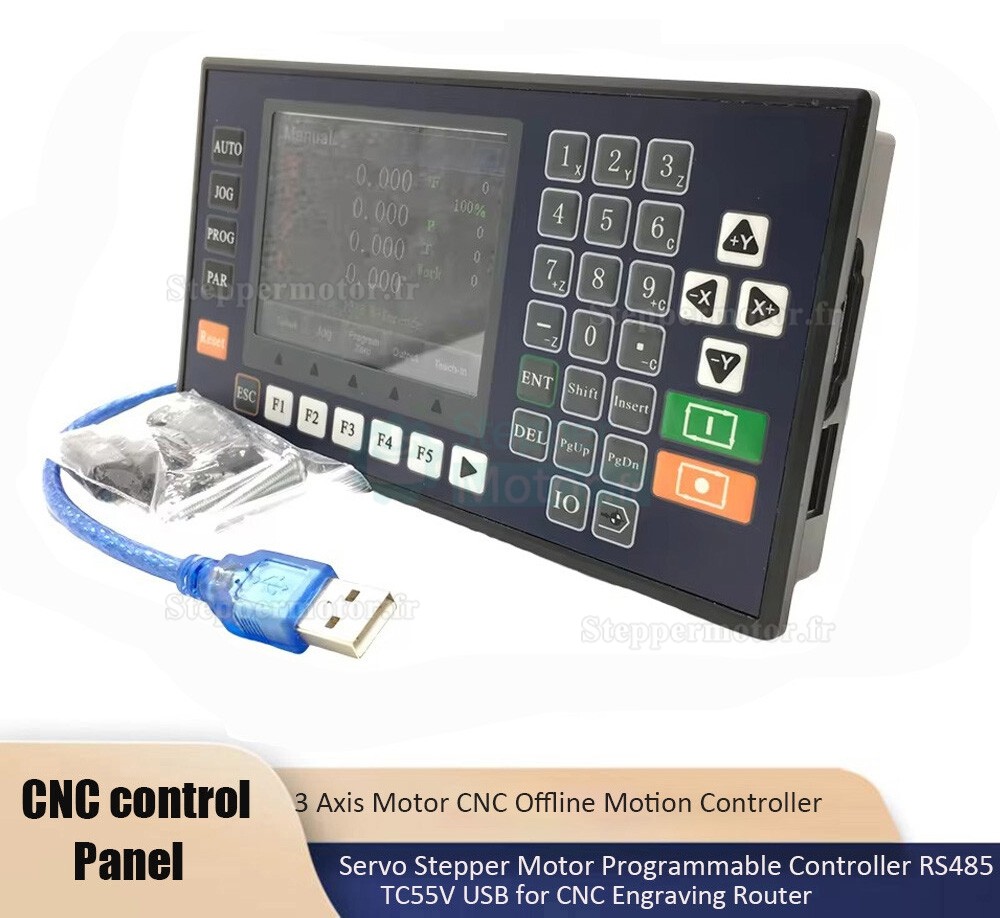

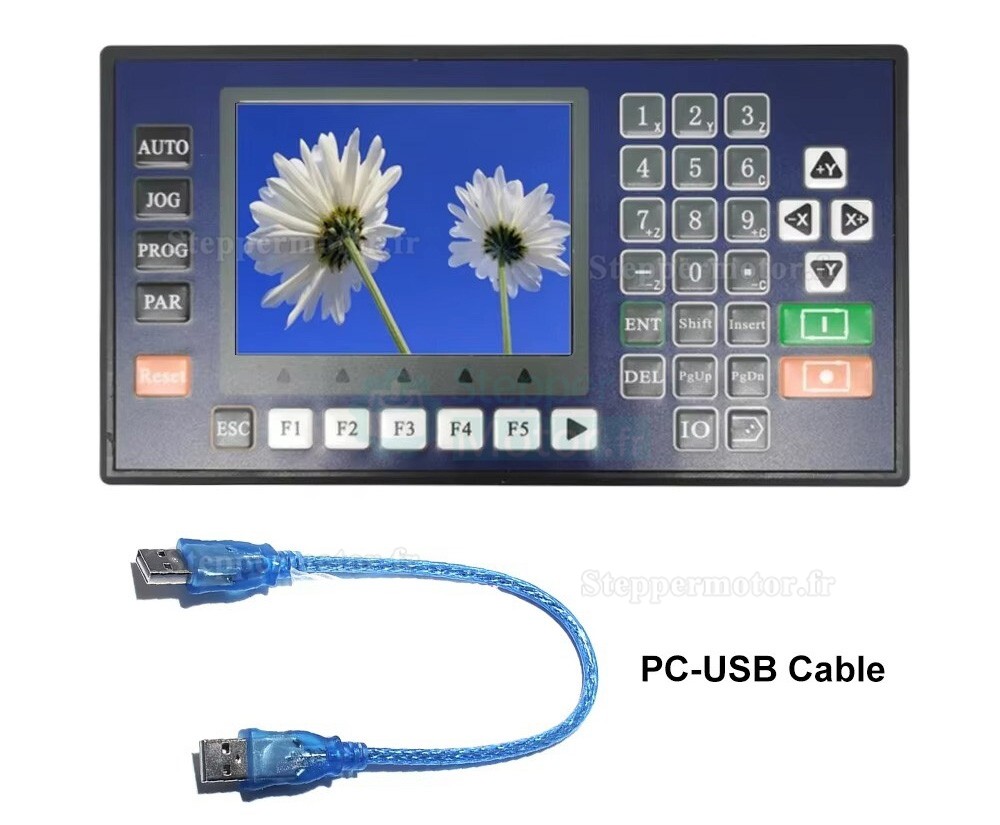

• 1 × Contrôleur de mouvement CNC
• 1 × Câble USB pour PC
• 1 × Ensemble de vis et écrous
