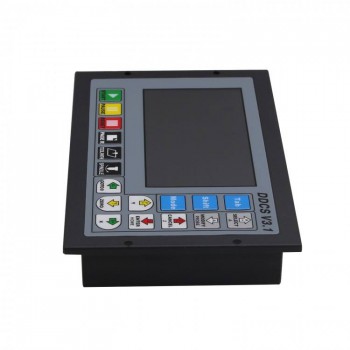

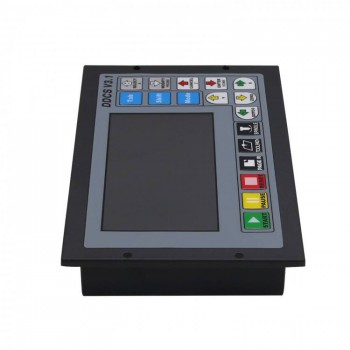

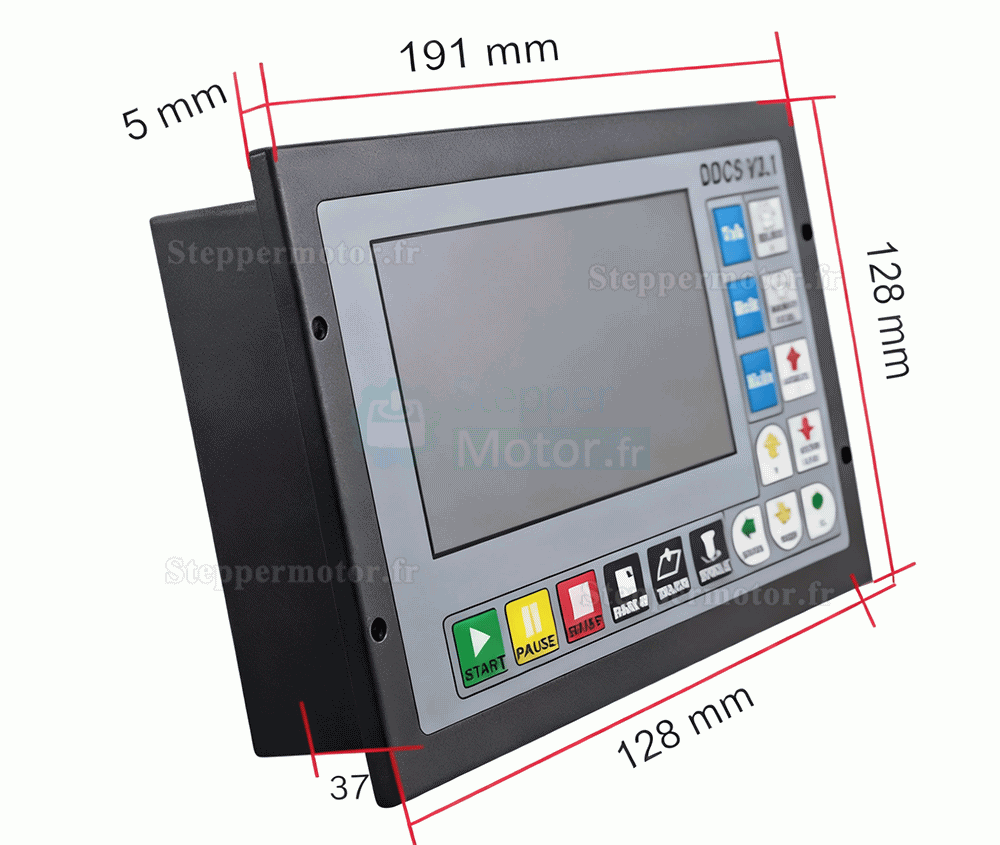

Controleur cnc 3 axes / 4 axes DDCS V3.1 3 commande numérique électronique autonome

Controleur cnc 3 axes / 4 axes DDCS V3.1 3 commande numérique électronique autonome

Caractéristiques :

1. 16 entrées numériques isolées optiquement et 3 sorties numériques isolées optiquement
2. Algorithme d’interpolation amélioré, prise en charge de l’interpolation logicielle
3. Contrôle analogique de la broche 0–10 V, configurable en sortie PWM

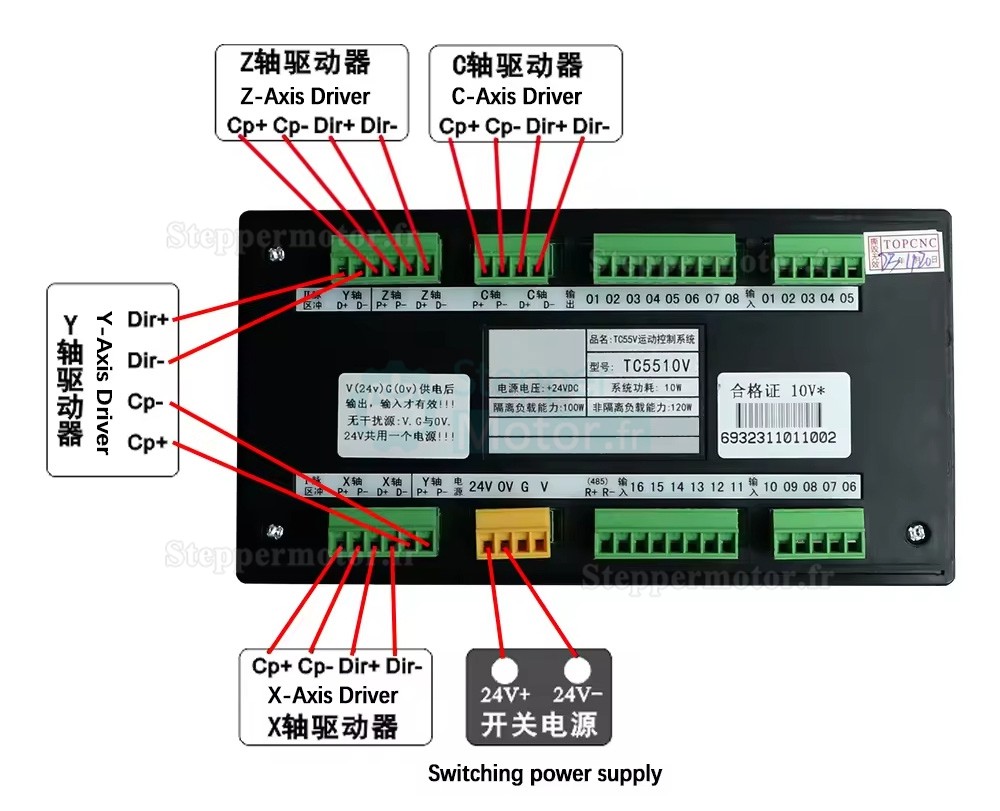

4. Prise en charge du contrôle moteur 3 à 4 axes, sortie différentielle en impulsion et direction, jusqu’à 500 kHz par axe
5. Processeur principal ARM9 et algorithme cœur basé sur FPGA

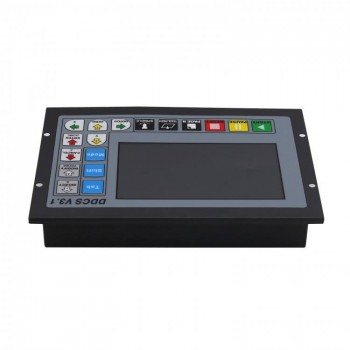

6. Écran TFT 5 pouces (480 × 272), 17 touches
7. Alimentation 24 V CC, courant minimal 0,5 A pour le contrôleur et les E/S
8. Ports E/S alimentés en interne, aucune alimentation externe nécessaire pour les E/S

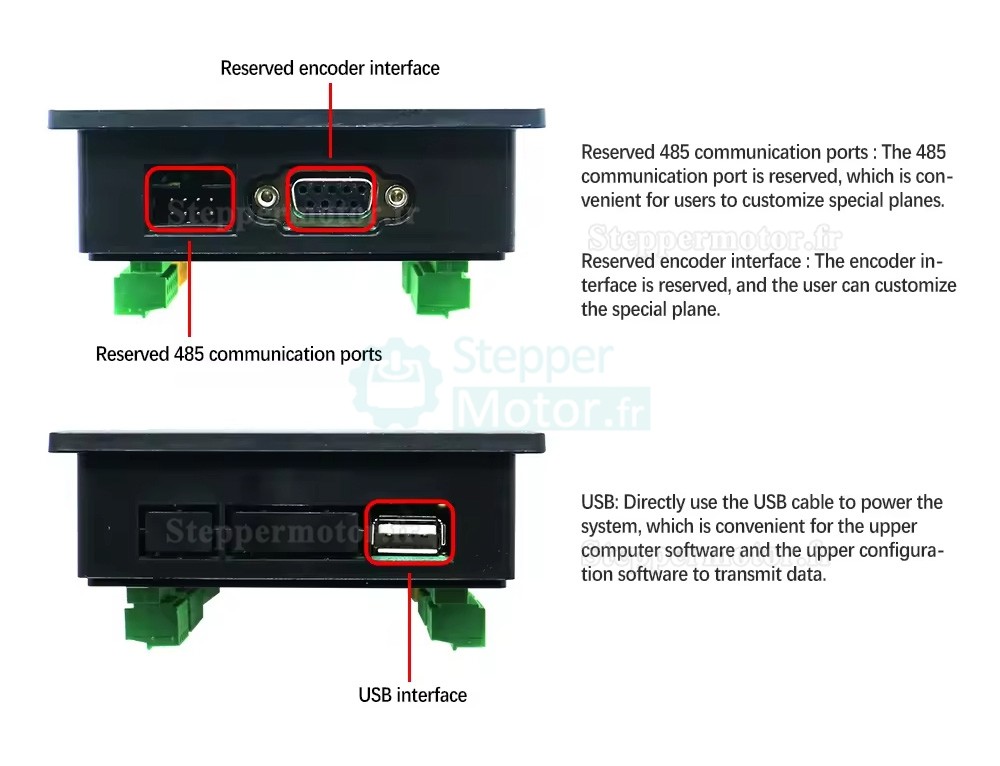

9. Clé USB compatible avec fichiers G-code sans limitation de taille
10. Prise en charge MPG standard
11. Modes de déplacement manuel disponibles pour chaque axe (continu, par pas, distance personnalisée)
12. Prise en charge de la fonction de positionnement rapide
13. Rétention des données après coupure d’alimentation (sauvegarde automatique)
14. Compensation de jeu et correction d’outil

Fonctions du contrôleur :

• Prise en charge de l’interpolation logicielle et du déplacement manuel avec distance définie
• Lecture de fichiers G-code via USB sans limite de taille
• Fonction de sélection rapide de position
• Sauvegarde automatique des données en cas de coupure d’alimentation
• Compensation du jeu mécanique et de l’outil
• Compatible avec les formats G-code standard et FANUC

Paramètres du contrôleur :

• Fréquence maximale d’impulsions par axe : 500 kHz
• Processeur principal : ARM9
• Puce d’algorithme : FPGA

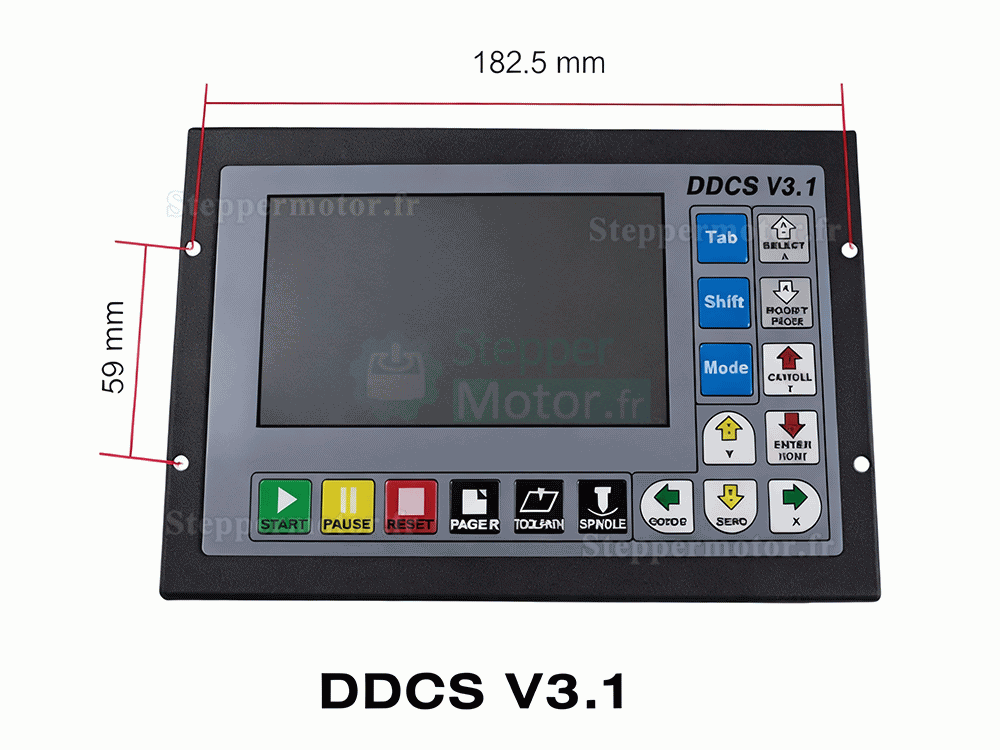

• Affichage : TFT 5 pouces, 480 × 272
• Nombre de touches : 17
• Alimentation : 24 V CC, courant minimum 0,5 A
• Entrée G-code : via clé USB

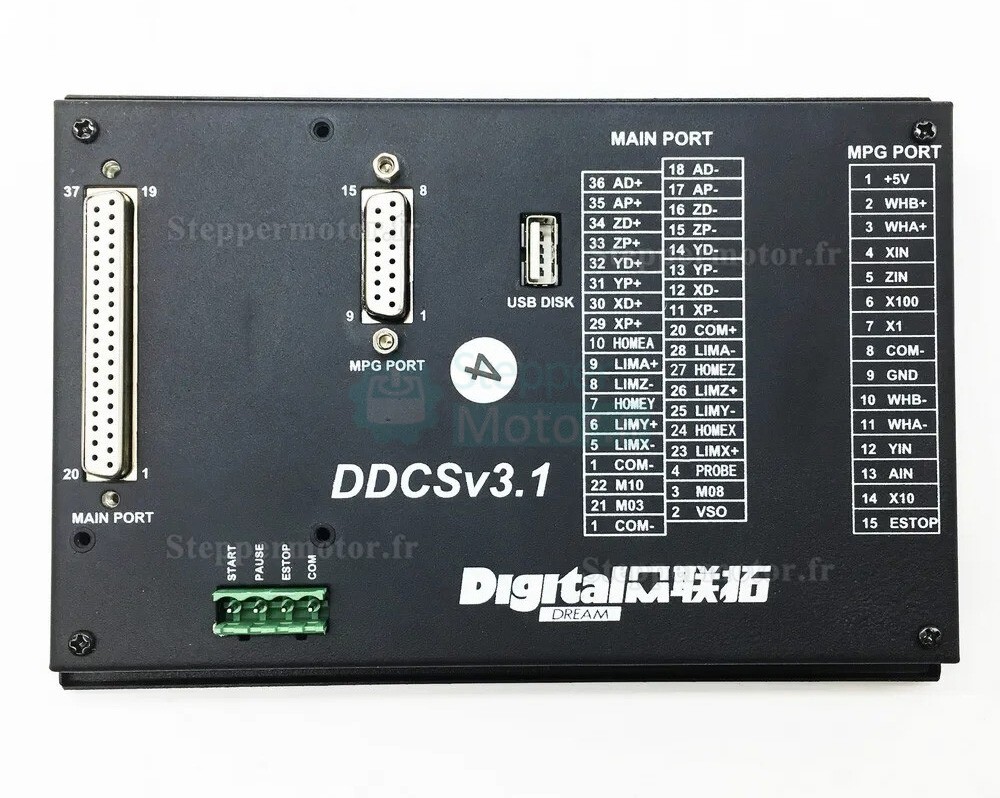

• Port MPG : compatible avec les modèles MPG courants
• Mémoire interne : 1 Go

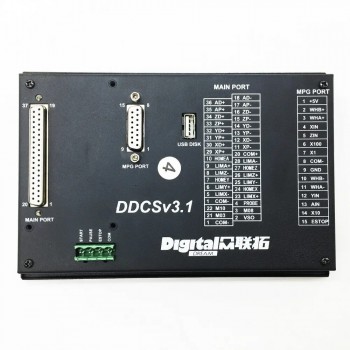

• Interface d’entrée : 16 entrées numériques isolées optiquement
• Interface de sortie : 3 sorties numériques isolées optiquement
• Contrôle de la broche : analogique 0–10 V (configurable en sortie PWM)
• Interrupteurs de fin de course : NPN

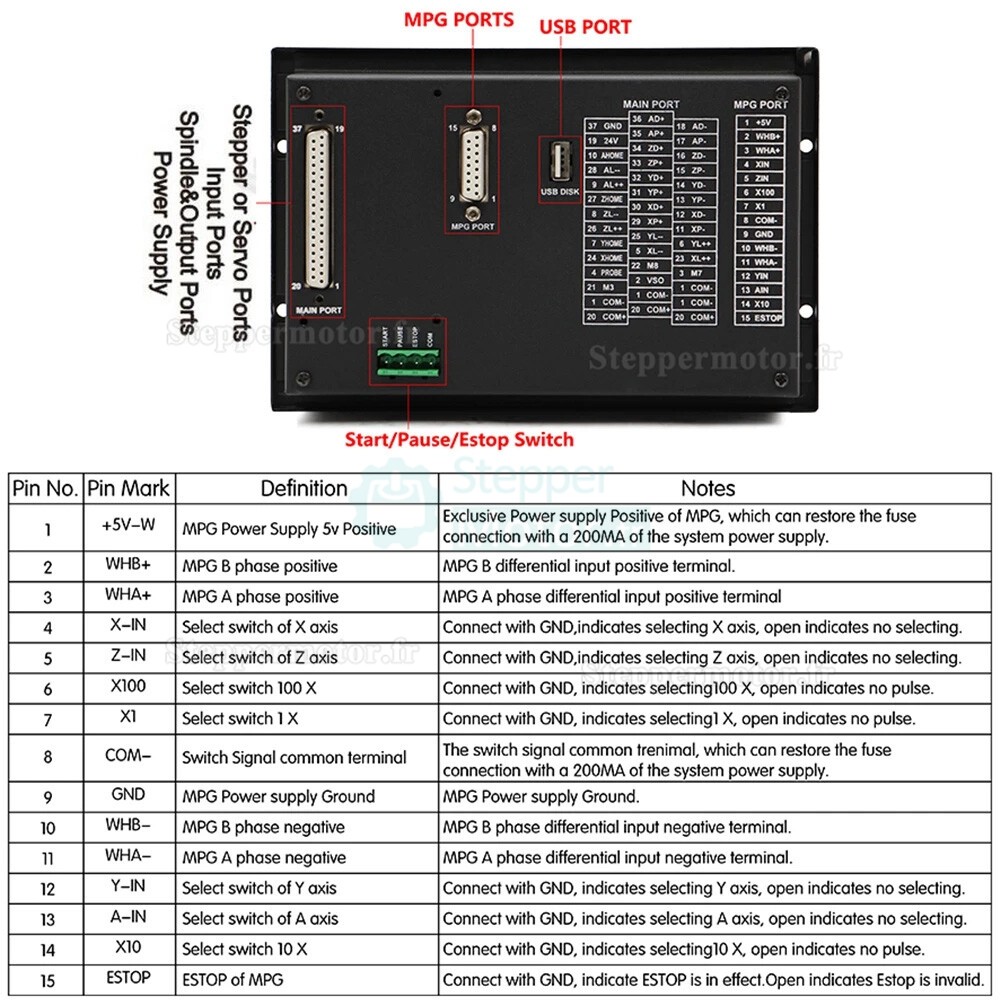

• Spécifications du MPG :
• Commutateur de pas X1 / X10 / X100
• Sélecteur d’axe (X, Y, Z, 4e)
• Indicateur LED
• Bouton d’arrêt d’urgence
• Boîtier en métal
• Câble blindé extensible de 1,8 m
• Base magnétique pour fixation sur surface métallique
• Alimentation : 5 V CC, 150 mA
• Sortie de phase : A, /A, B, /B (TTL, capacité de pilotage ± 20 mA)
• Systèmes CNC compatibles : Taiwan Pou Yuen M600 / M500 / M520i / T300, Higerman, HANUC, GSK, Open NC, KND, Siemens, NUM, Espagne FAGOR (8055i), et autres
• Câblage conçu pour les connexions standard des systèmes CNC

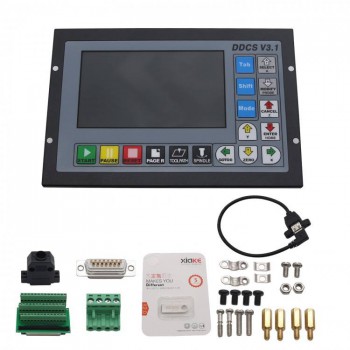

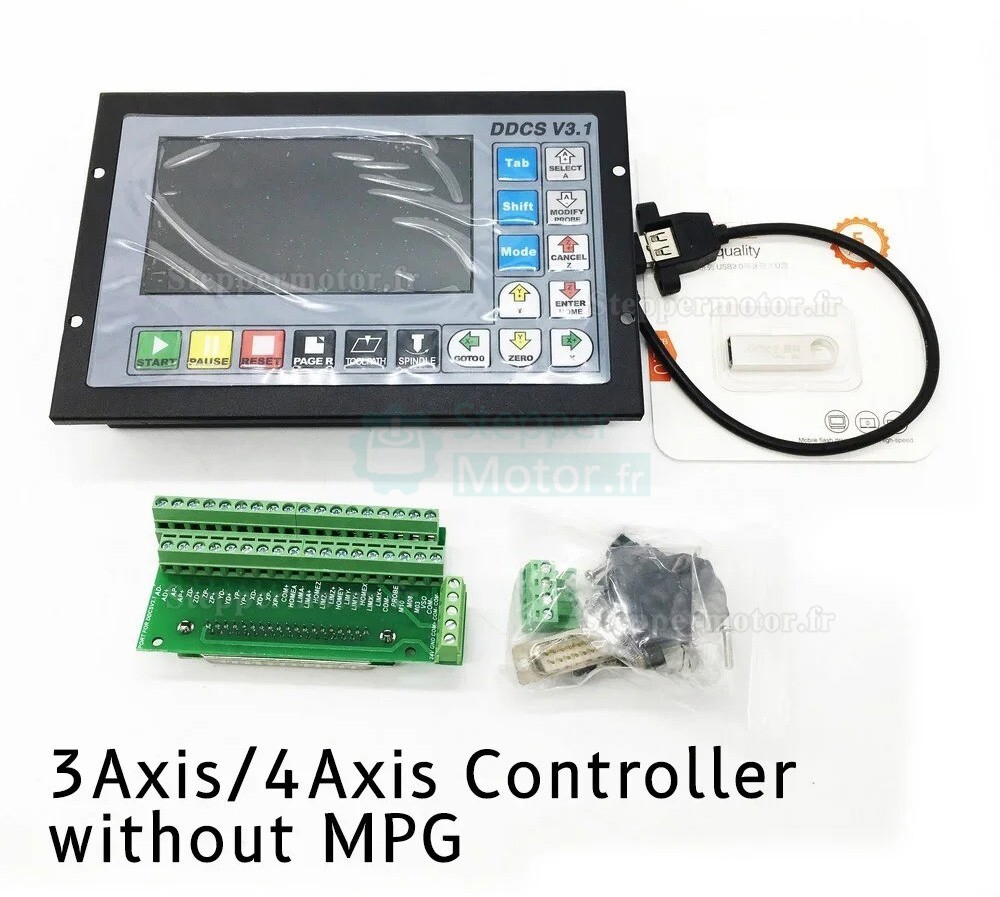

Contenu de l’emballage :

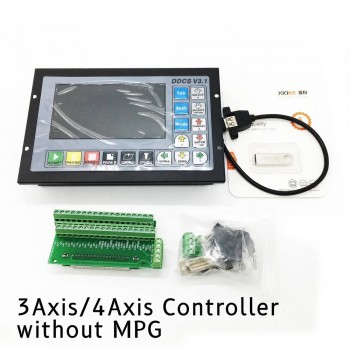

① Contrôleur 3 axes

• 1 × Contrôleur de mouvement CNC hors ligne 3 axes
• 1 × Clé USB 4 Go
• 1 × Câble USB d’extension + accessoires
• 1 × Jeu de vis de montage

② Contrôleur 4 axes

• 1 × Contrôleur de mouvement CNC hors ligne 4 axes
• 1 × Clé USB 4 Go
• 1 × Câble USB d’extension + accessoires
• 1 × Jeu de vis de montage

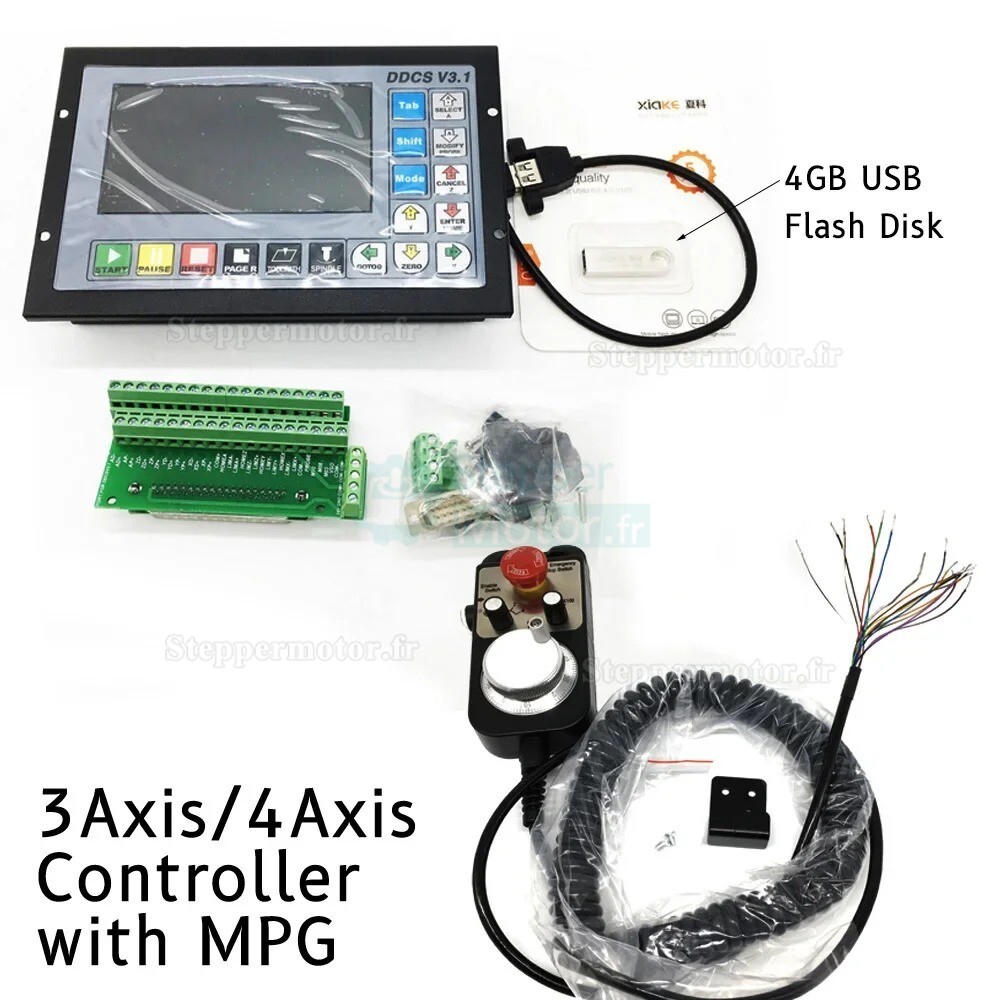

③ Contrôleur 3 axes avec MPG

• 1 × Contrôleur de mouvement CNC hors ligne 3 axes
• 1 × Volant MPG avec bouton d’arrêt d’urgence
• 1 × Clé USB 4 Go
• 1 × Câble USB d’extension + accessoires
• 1 × Jeu de vis de montage

④ Contrôleur 4 axes avec MPG

• 1 × Contrôleur de mouvement CNC hors ligne 4 axes
• 1 × Volant MPG avec bouton d’arrêt d’urgence
• 1 × Clé USB 4 Go
• 1 × Câble USB d’extension + accessoires
• 1 × Jeu de vis de montage

Remarque : Pour le manuel en anglais, veuillez contacter le vendeur.
