Controleur cnc 3 axes / 4 axes DDCS V4.1 interface de contrôleur CNC USB autonome hors ligne

Controleur cnc 3 axes / 4 axes DDCS V4.1 interface de contrôleur CNC USB autonome hors ligne

Modèles disponibles :

• Contrôleur de mouvement 3 axes
• Contrôleur de mouvement 4 axes
• Contrôleur 3 axes avec générateur d’impulsions manuel (DDMPG)
• Contrôleur 4 axes avec générateur d’impulsions manuel (DDMPG)

Description :

1. Le contrôleur de mouvement DDCS V4.1 pour 3 ou 4 axes est conçu pour les systèmes à moteurs pas à pas ou servomoteurs. Il s’agit d’une évolution du modèle DDCS V3.1, avec des mises à jour logicielles et matérielles.
2. Ce contrôleur utilise une architecture ARM + FPGA. Le processeur ARM gère l’interface utilisateur et l’interprétation du code G, tandis que le FPGA exécute les algorithmes de mouvement et génère les impulsions de commande. Le système fonctionne sur une plateforme basée sur Linux.

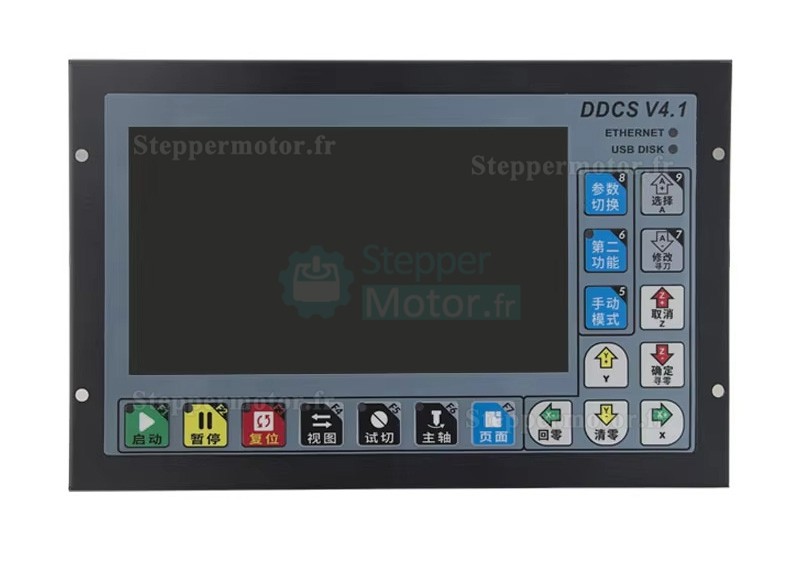

3. Le DDCS V4.1 dispose d’un agencement compact avec 17 touches multifonctions, utilisées à la fois pour la commande et la saisie numérique. Il prend en charge un ensemble de commandes G-code compatibles FANUC. L’unité peut être montée en façade dans un coffret ou une armoire de commande via quatre crochets de fixation.

Dimensions :

• Panneau : 237 mm × 153,7 mm × 5,2 mm
• Corps principal : 237 mm × 153,7 mm × 48,2 mm
• Découpe d’intégration : 228,5 mm × 83,7 mm

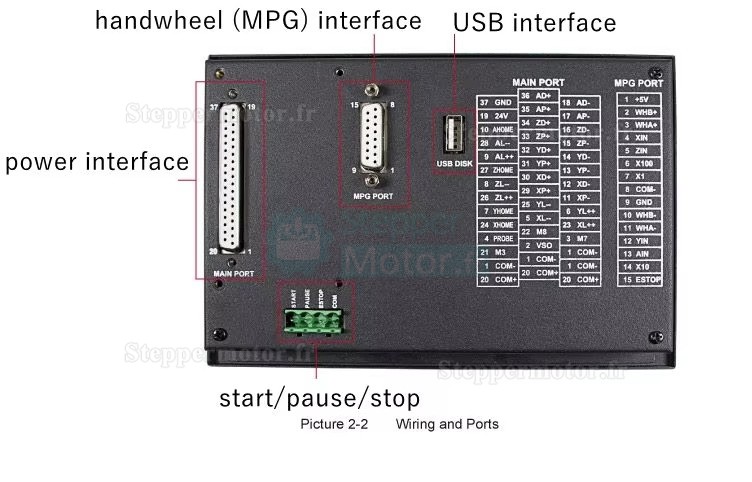

Caractéristiques principales :

1. 18 entrées numériques isolées optiquement, 3 sorties numériques isolées optiquement
2. Configuration de la broche : analogique (0–10 V) ou broche servo
3. Contrôle des moteurs 3 à 4 axes, en mode différentiel ou double impulsion, jusqu’à 500 kHz par axe
4. Interpolation linéaire 2 à 4 axes, interpolation circulaire sur 2 axes
5. Processeur de commande ARM9, puce d’algorithme FPGA
6. Écran TFT 7 pouces, 1024 × 600 pixels, 17 touches de commande
7. Alimentation du contrôleur : 24 V CC, courant minimal 0,5 A
8. Alimentation des E/S : 24 V CC, courant minimal 0,5 A (les deux alimentations sont nécessaires)
9. Clé USB pour l’entrée G-code ; prise en charge du transfert de fichiers via Ethernet ; aucune limite de taille de fichier
10. Compatibilité avec les logiciels CAD/CAM courants : ArtCAM, MasterCAM, ProE, JDSoft SurfMill, Aspire, Fusion 360
11. Prise en charge des générateurs d’impulsions manuels standard (MPG)
12. Fonctions "essai de coupe" (guidage manuel) et déplacement manuel (continu, par pas ou distance définie)
13. Prise en charge des palpeurs flottants, fixes, verticaux et de mesure de longueur d’outil
14. Positionnement rapide à une ligne spécifique ou la plus proche
15. Usinage par matrice, usinage séquentiel, fraisage de surface plane et fraisage cylindrique
16. Prise en charge de la configuration des décalages des axes XYZA
17. Prise en charge des fonctions de pause, reprise après coupure d’alimentation, reprise sur point d’arrêt
18. Multiples origines de travail
19. Recherche du point milieu des axes X/Y
20. Fonction de simulation avec réglage du FRO et vérification du parcours
21. Prise en charge de moteurs doubles pour portique (X/Y/Z esclaves)
22. Interface utilisateur en anglais et chinois ; prise en charge de l'encodage de caractères internationaux
23. Prise en charge des fins de course de type NPN
24. Quatre niveaux d’accès utilisateur : visiteur, opérateur, administrateur, super administrateur

Nouvelles fonctionnalités par rapport à la version DDCS V3.1 :

• Port USB supplémentaire et interface EtherCAT
• Option de broche servo ajoutée
• Support des axes esclaves X, Y ou Z pour les machines portiques
• Nouvelles commandes de programmation en coordonnées polaires et rotation, avec compensation de rayon
• Algorithme de mouvement mis à jour pour une précision accrue sur les longs programmes G-code
• Activation rapide des fonctions “Démarrer à partir de la ligne spécifiée” et “Démarrer depuis le point le plus proche”
• Simulation améliorée avec réglage FRO et possibilité de reprise
• Ajout d’entrées pour alarme de driver avec assignation configurable des broches
• Ajout d’un encodeur cyclique pour rotation illimitée de l’axe A
• Fenêtre d’analyse pour les messages système
• Paramètres d’arrêt progressif pour les arrêts d’urgence, afin de réduire l’impact et les écarts de position
• Générateur de vitesse 32 bits dans le FPGA, permettant une résolution plus élevée en vitesse et accélération

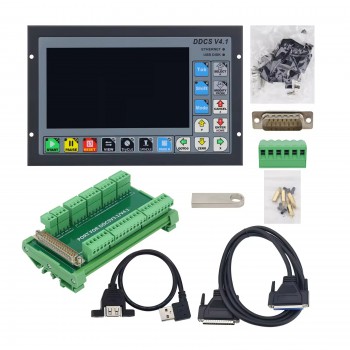

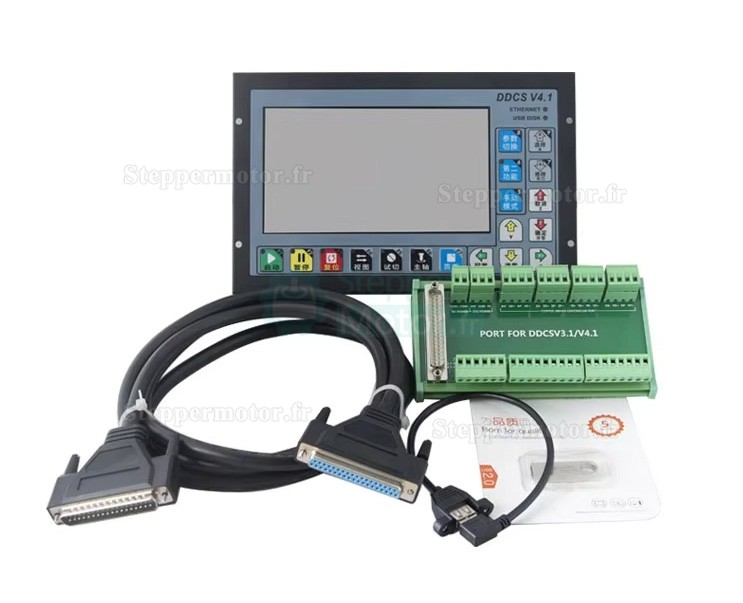

Contenu de l’emballage :

• 1 × Contrôleur CNC DDCS V4.1 (3 axes ou 4 axes)

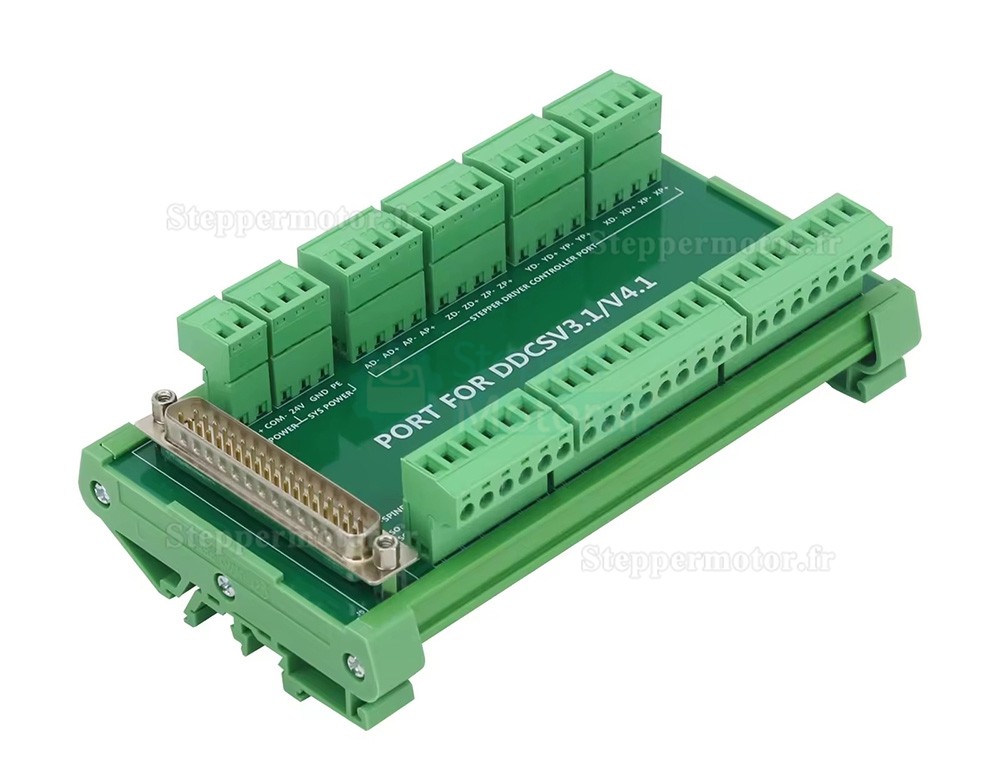

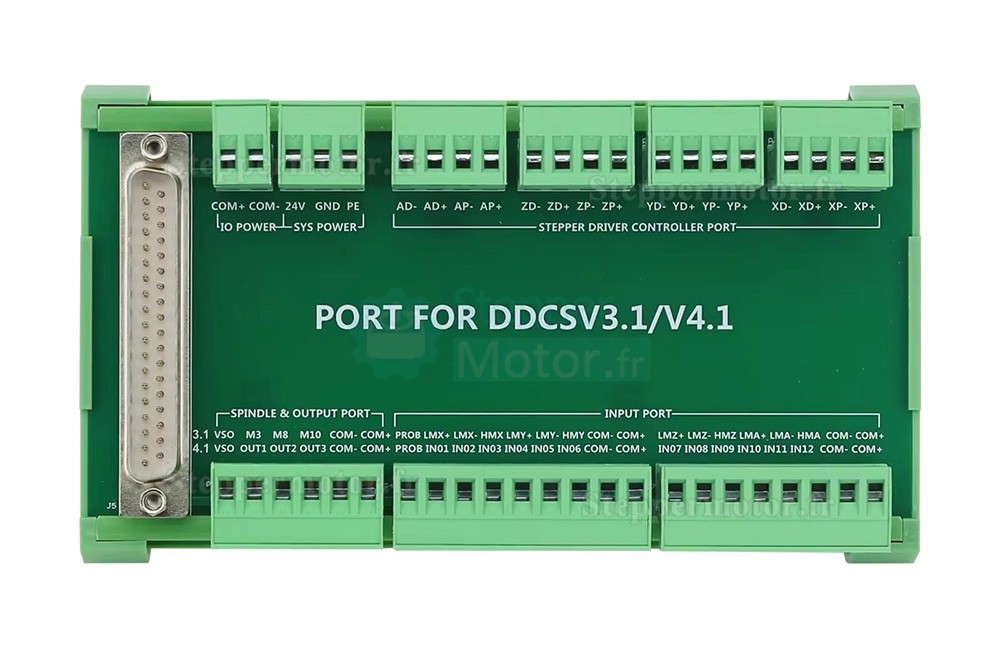

• 1 × Câble DB37 (du contrôleur à la carte de câblage)
• 1 × Câble d’interface DB15 pour volant MPG
• 1 × Câble USB d’extension de 50 cm
• 1 × Clé USB
• 1 × Jeu de vis de fixation

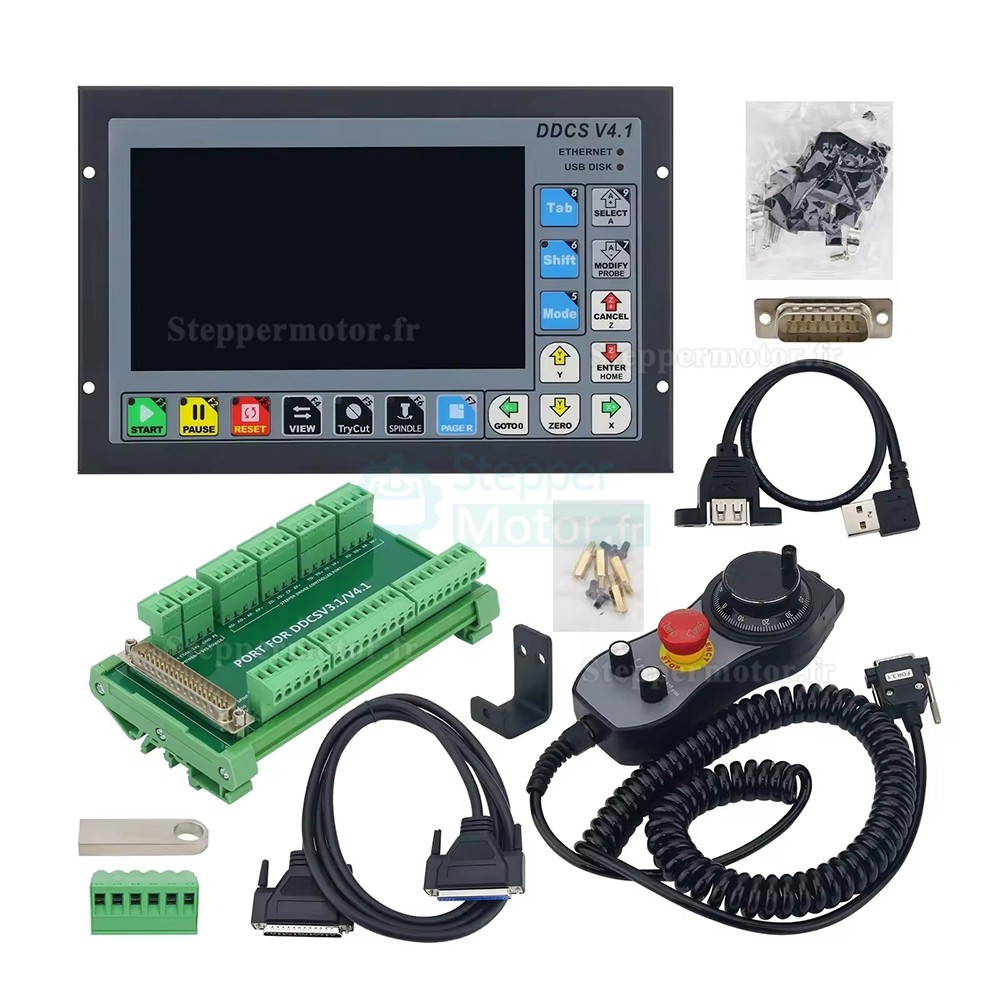

CNC Controller with Manual Pulse Generator DDMPG:
